  • Originalmente publicado por Tref Ver Mensaje
    Buenas de nuevo,
    Hoy me ha llegado casi todo lo pedido pero tengo unos problemas.
    E montado el arduino con las ramps 1.4 y 1 pololu. E instalado el marlin de hispazone y deseleccionado la opcion de la pantalla Full graphic (la grande) y no hay manera santa de que funcione, solo consigo la luz azul y sonido al apretar el botón. Ya instale la libreria U8glib y probado de invertir cables y nada de nada. Y luego instale el pronterface (y el resto de programas para que funcione) pero no consigo que me conecte al arduino, sale connecting y luego letras raras en plan:
    Connecting...
    ñNp|<n6XrvñBpGn6‹XèXèXÑ”-.|YTMHAzU*6n‹H#èXèHáJðføY :“]“'—ð-Qþ&quot;.—MAzC:7d&“þ“~†WEá&á ^u4
    Há^vNnnOÁFHñ^H6^F>i¤5hX&I`Fe^¼HozC6XGA&6—þmP6ø

    Alguna idea??


    PD: porque no puedo logear con el tapatalk al foro?
    buenas Tref. un vistazo a esta página no sé si vendrá lo que necesitas pero este tío lo explica todo muy bien y además con un video tutorial. http://www.zonamaker.com/impresion-3d/crea-impresora
    Yo aun estoy esperando la electronica y algunos rodamientos

    Comentario


    • Originalmente publicado por ADG Ver Mensaje

      Aquí tienes explicada la configuración: http://www.hispazone.com/Guia/987/9/...-firmware.html

      Si el eje Z va a el revés, puedes cambiar los cables o en el firmware marlin, invertir el eje Z con lo de #define INVERT_Z_DIR false

      Lo de que no se mueva el eje X puede ser debido a la calibración del driver de ese motor, le has ajustado bien el voltaje/amperaje?, si le pones demasiado alto o demasiado bajo no se moverá.

      los fines de carrera tienes que activarlos en el marlin también y mirar que no estén invertidos
      Muchas gracias por responder, si ya estoy mirando lo de la calibracion de los drivers, con el polimetro en paralelo con la fuente alimentacion, pero no me da lectura el polimetro, estoy bastante pez, la verdad , intento como pone este esquema,12v de la fuente de alimentacion de las 3 v+, conecto la pinza roja del polimetro ,la negra del poli a la ramps de las 2conexiones que tiene la de + de la izquierda, -ramps 1.4 la mia y el negro dela fuente de alimentacion de las 3 v- a la ramps al lado del negro del polimetrole pongo en A el poli y 00000, y le cambio a mini amperios y lo mismo, con la fuente conectada a la red claro, ah y el ponterface, me da error claro que no tiene conectada la cama caliente ni esxtrusor solo le pongo el motor de la x y el drivers para calibrar
      saludos

      Comentario


      • ¿Y por que no mides directamente en el driver del motor x para calibrar?

        Comentario

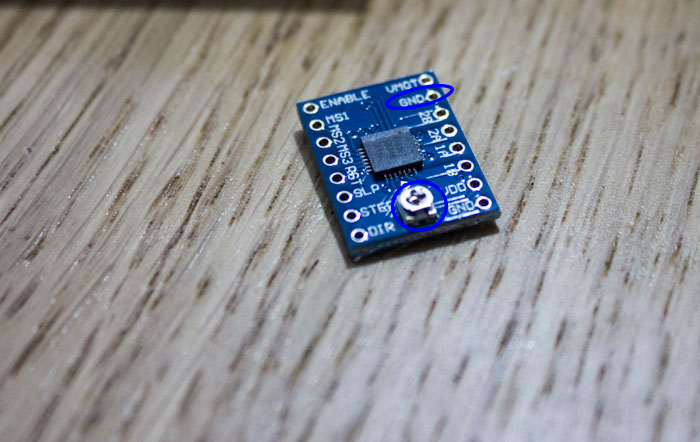

        • Es mucho más fácil medir directamente el voltaje del driver a pelo, puedes medir el amperaje pero es más lioso porque tienes que puentear la entrada de energía desde la fuente... el voltaje es simplemente medir en los dos pines como pusimos en la guía...: http://www.hispazone.com/Guia/987/10...-recursos.html

          Para el eje X,Y y extrusor, con dejarlo entre los 400-500 mv debería estar perfecto, el eje Z necesita más o menos el doble.
          Haga clic en la imagen para ver una versión más grande

Nombre:	987-prusa(pololus).jpg
Visitas:	158
Size:	62,7 KB
ID:	194151
          Archivos Adjuntos
          Editado por última vez por ADG 06-02-15, 10:13:36.
          - AMD Ryzen 7 2700X
          - Asus Strix X470-F Gaming
          - Custom Liquid Cooling (CPU+Mobo)
          - 4x8 DDR4 3.000 CL16
          - Gigabyte RTX 2080 Gaming OC
          - Samsung 970 Evo NVMe 512 GB + Crucial MX500 2 TB
          - Samsung C49RG90 49" 5120 x 1440p
          - NZXT H500
          - Seasonic Focus Plus Gold 850FX

          Comentario


          • gracias a los 2, lo voy a probar, no hace falta poner en marcha el motor con el pontefarce?, solo conectada la fuente
            saludos

            Comentario


            • Originalmente publicado por hondapa Ver Mensaje
              gracias a los 2, lo voy a probar, no hace falta poner en marcha el motor con el pontefarce?, solo conectada la fuente
              saludos

              No necesitas mover los motores para medir el voltaje que les llega, solo tener la fuente conectada y encendida. Mides, giras la ruedita muuuuuy poco, y vuelves a medir. Si te pasas de vueltas vuelve a empezar en el nivel mínimo.
              - AMD Ryzen 7 2700X
              - Asus Strix X470-F Gaming
              - Custom Liquid Cooling (CPU+Mobo)
              - 4x8 DDR4 3.000 CL16
              - Gigabyte RTX 2080 Gaming OC
              - Samsung 970 Evo NVMe 512 GB + Crucial MX500 2 TB
              - Samsung C49RG90 49" 5120 x 1440p
              - NZXT H500
              - Seasonic Focus Plus Gold 850FX

              Comentario


              • Originalmente publicado por rubo2 Ver Mensaje

                buenas Tref. un vistazo a esta página no sé si vendrá lo que necesitas pero este tío lo explica todo muy bien y además con un video tutorial. http://www.zonamaker.com/impresion-3d/crea-impresora
                Yo aun estoy esperando la electronica y algunos rodamientos

                Gracias, pero no veo nada sobre mi problema, sigo con al pantalla sin imagen pero con luz... Ya e probado con el arduino 022 y con la ultima versión de marlin y tampoco. No se que hacer ya.

                Comentario


                • Originalmente publicado por Tref Ver Mensaje


                  Gracias, pero no veo nada sobre mi problema, sigo con al pantalla sin imagen pero con luz... Ya e probado con el arduino 022 y con la ultima versión de marlin y tampoco. No se que hacer ya.

                  tienes los cables bien conectados?, tienen que estar en el orden correcto, al revés no funcionarán
                  - AMD Ryzen 7 2700X
                  - Asus Strix X470-F Gaming
                  - Custom Liquid Cooling (CPU+Mobo)
                  - 4x8 DDR4 3.000 CL16
                  - Gigabyte RTX 2080 Gaming OC
                  - Samsung 970 Evo NVMe 512 GB + Crucial MX500 2 TB
                  - Samsung C49RG90 49" 5120 x 1440p
                  - NZXT H500
                  - Seasonic Focus Plus Gold 850FX

                  Comentario


                  • Originalmente publicado por ADG Ver Mensaje


                    tienes los cables bien conectados?, tienen que estar en el orden correcto, al revés no funcionarán

                    No funciona de ninguna de las 2 formas. Solo consigo luz y sonido cuando apreto el botón.
                    Pondria fotos pero tapatalk no me deja entrar al foro.
                    Editado por última vez por Tref 06-02-15, 17:24:59.

                    Comentario


                    • Originalmente publicado por Tref Ver Mensaje


                      No funciona de ninguna de las 2 formas. Solo consigo luz y sonido cuando apreto el botón.
                      Pondría fotos pero Tapatalk no me deja conectarme al foro.
                      el tapatalk está temporalmente deshabilitado por la actualización del foro, en breves volverá a funcionar :P


                      qué pantalla tienes? en principio el firmware que pusimos en hispazone viene ya con la pantalla activada (tipo reprapdiscount smart controller) y no hay que hacer nada
                      - AMD Ryzen 7 2700X
                      - Asus Strix X470-F Gaming
                      - Custom Liquid Cooling (CPU+Mobo)
                      - 4x8 DDR4 3.000 CL16
                      - Gigabyte RTX 2080 Gaming OC
                      - Samsung 970 Evo NVMe 512 GB + Crucial MX500 2 TB
                      - Samsung C49RG90 49" 5120 x 1440p
                      - NZXT H500
                      - Seasonic Focus Plus Gold 850FX

                      Comentario


                      • Originalmente publicado por ADG Ver Mensaje
                        el tapatalk está temporalmente deshabilitado por la actualización del foro, en breves volverá a funcionar :P


                        qué pantalla tienes? en principio el firmware que pusimos en hispazone viene ya con la pantalla activada (tipo reprapdiscount smart controller) y no hay que hacer nada

                        Es la RepRapDiscount Full graphics Smart Controller. Ya volvi a comentar la que venia de serie y descomente la grande y instale la libreria. Justo subi un video a Youtube:

                        https://www.youtube.com/watch?v=fIAMaejCs0c

                        Comentario


                        • Originalmente publicado por Tref Ver Mensaje


                          Es la RepRapDiscount Full graphics Smart Controller. Ya volvi a comentar la que venia de serie y descomente la grande y instale la libreria. Justo subi un video a Youtube:

                          https://www.youtube.com/watch?v=fIAMaejCs0c
                          Está en privao, pero vamos, tal como viene el firmware no hay que instalar ninguna librería ni comentar nada si no recuerdo mal, al menos con el modelo alargado, la Full no se si cambia algo a nivel de controlador.
                          Editado por última vez por ADG 06-02-15, 18:11:14.
                          - AMD Ryzen 7 2700X
                          - Asus Strix X470-F Gaming
                          - Custom Liquid Cooling (CPU+Mobo)
                          - 4x8 DDR4 3.000 CL16
                          - Gigabyte RTX 2080 Gaming OC
                          - Samsung 970 Evo NVMe 512 GB + Crucial MX500 2 TB
                          - Samsung C49RG90 49" 5120 x 1440p
                          - NZXT H500
                          - Seasonic Focus Plus Gold 850FX

                          Comentario


                          • Originalmente publicado por ADG Ver Mensaje

                            Está en privao, pero vamos, tal como viene el firmware no hay que instalar ninguna librería ni comentar nada si no recuerdo mal, al menos con el modelo alargado, la Full no se si cambia algo a nivel de controlador.
                            Perdon ya esta en publico, pensaba que podias verlo si tenias el link.
                            En el marlin lo tengo asi:

                            //LCD and SD support
                            //#define ULTRA_LCD //general lcd support, also 16x2
                            //#define DOGLCD // Support for SPI LCD 128x64 (Controller ST7565R graphic Display Family)
                            #define SDSUPPORT // Enable SD Card Support in Hardware Console
                            //#define SDSLOW // Use slower SD transfer mode (not normally needed - uncomment if you're getting volume init error)

                            //#define ULTIMAKERCONTROLLER //as available from the ultimaker online store.
                            //#define ULTIPANEL //the ultipanel as on thingiverse

                            // The MaKr3d Makr-Panel with graphic controller and SD support
                            // http://reprap.org/wiki/MaKr3d_MaKrPanel
                            //#define MAKRPANEL

                            // The RepRapDiscount Smart Controller (white PCB)
                            // http://reprap.org/wiki/RepRapDiscount_Smart_Controller
                            //#define REPRAP_DISCOUNT_SMART_CONTROLLER

                            // The GADGETS3D G3D LCD/SD Controller (blue PCB)
                            // http://reprap.org/wiki/RAMPS_1.3/1.4...eld_with_Panel
                            //#define G3D_PANEL

                            // The RepRapDiscount FULL GRAPHIC Smart Controller (quadratic white PCB)
                            // http://reprap.org/wiki/RepRapDiscoun...art_Controller
                            //
                            // ==> REMEMBER TO INSTALL U8glib to your ARDUINO library folder: http://code.google.com/p/u8glib/wiki/u8glib
                            #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

                            // The RepRapWorld REPRAPWORLD_KEYPAD v1.1
                            // http://reprapworld.com/?products_det...Path=1591_1626
                            //#define REPRAPWORLD_KEYPAD
                            //#define REPRAPWORLD_KEYPAD_MOVE_STEP 10.0 // how much should be moved when a key is pressed, eg 10.0 means 10mm per click

                            // The Elefu RA Board Control Panel
                            // http://www.elefu.com/index.php?route...&product_id=53
                            // REMEMBER TO INSTALL LiquidCrystal_I2C.h in your ARUDINO library folder: https://github.com/kiyoshigawa/LiquidCrystal_I2C
                            //#define RA_CONTROL_PANEL

                            La mia es la FULL GRAPHIC (la cuadrada), osea esta:
                            http://4.bp.blogspot.com/-dWsj5RBOG4...c_IMG_5540.JPG

                            Lo que el tornillo de la izq no se para que es. A ver si va a tener el contraste muy alto o bajo y por eso no veo nada, pero no me fio a tocarlo.

                            Comentario


                            • Me ha llegado la electronica, Tref, tu pillaste tb este kit no? http://www.aliexpress.com/snapshot/6...65409522652053
                              que drivers instalaste para la arduino? es que no me lo reconoce (tengo win7 x64bits), Me he bajado los de la pagina oficial http://arduino.cc/en/Main/Software pero nada
                              Editado por última vez por rubo2 06-02-15, 22:40:31.

                              Comentario


                              • Originalmente publicado por rubo2 Ver Mensaje
                                Me ha llegado la electronica, Tref, tu pillaste tb este kit no? http://www.aliexpress.com/snapshot/6...65409522652053
                                que drivers instalaste para la arduino? es que no me lo reconoce (tengo win7 x64bits), Me he bajado los de la pagina oficial http://arduino.cc/en/Main/Software pero nada
                                Si es ese kit Yo me e bajado el oficial pero tuve muchos problemas ya que el portatil no me lo encontraba, porque? Pues descubrí que le faltaba una cosa.
                                Entra en el Panel de control->Hardware y sonido y Administrador de dispositivos. Si no te sale esta sección : Puertos (COM y LPT) no te lo va a detectar nunca. (intente instalarlo pero no encontre la forma de hacerlo)
                                Así que probé en la torre y aquí si que lo tengo y me lo detecta perfectamente.
                                Cuando lo consigas a ver si te va a ti la pantalla, porque yo aun no e podido, y mira que me funcionan los motores y el hotend y tal.
