  • Joer, menudo cambio está pegando desde la última vez... parece que lo has cogido con ganas jajaja. Me gustan esos radiadores, pero son una santa locura, ¿no te habría salido mejor unos más anchotes de 360 y tirar de ventiladores de 12?. Los ventiladores veo que al final pillaste los Akasa, ¿qué te han parecido?.

    Para intercalar texto y fotos usa el botón de la derecha de cargar archivos adjuntos (por fin se pueden subir muchas fotos de una xD) y abajo te saldrá una lista con los archivos precargados, tan solo tienes que pulsar la línea de texto donde quieras que se inserte una foto y seleccionar un tamaño.

    Saludos!
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

    Comentario


    • Pues si, tenia ganas de pillar el tema de nuevo, tengo muchas cosas en la cabeza y me he dormido en los laureles estas ultimas semanas (mes).

      Los radiadores....como dice mi abuelo, burro grande ande o no ande, necesito que sean finos xq anchos al final no sirven demasiado, el propio aire que se calienta del radiador calienta el refrigerante al final del circuito, esos radiadores funcionan bien con un caudal muy alto de aire y con presión. Estos radiadores al ser para 140 son mas anchos dando mas superficie de intercambio y al ser finos no causan tantas turbulencias ni perdidas de carga, por lo que no necesito un caudal muy alto o mucha presión.

      Los akasa.....una pasada, simplemente tocandolos se nota, son firmes, recios y empujan bien, me molan mucho, muchas gracias por la recomendación. Los he probado empujando aire al radiador y van muy bien y no se aprecia ruido. Puse un CM que venía de serie en la caja de 140 y no hay color, sintiendolo mucho por CM, pero Akasa tira mas y mejor jajaja, ademas el ventilador de CM, supongo que por la geometría del aspa, produce un silvido incomodo cuando está empujando aire al radiador.


      Ahora estoy empollando electronica, repasando mi electronica olvidada para una cosita que le quiero poner.

      Comentario


      • Bueno, subiendo mas cosas, pero se han perdido algunas cosas porque se ha fastidiado la tarjeta de memoria, asi que me faltan fotos. Voy subiendo las ultimas:

        Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150327_162535.jpg
Visitas:	1
Size:	677,0 KB
ID:	196340

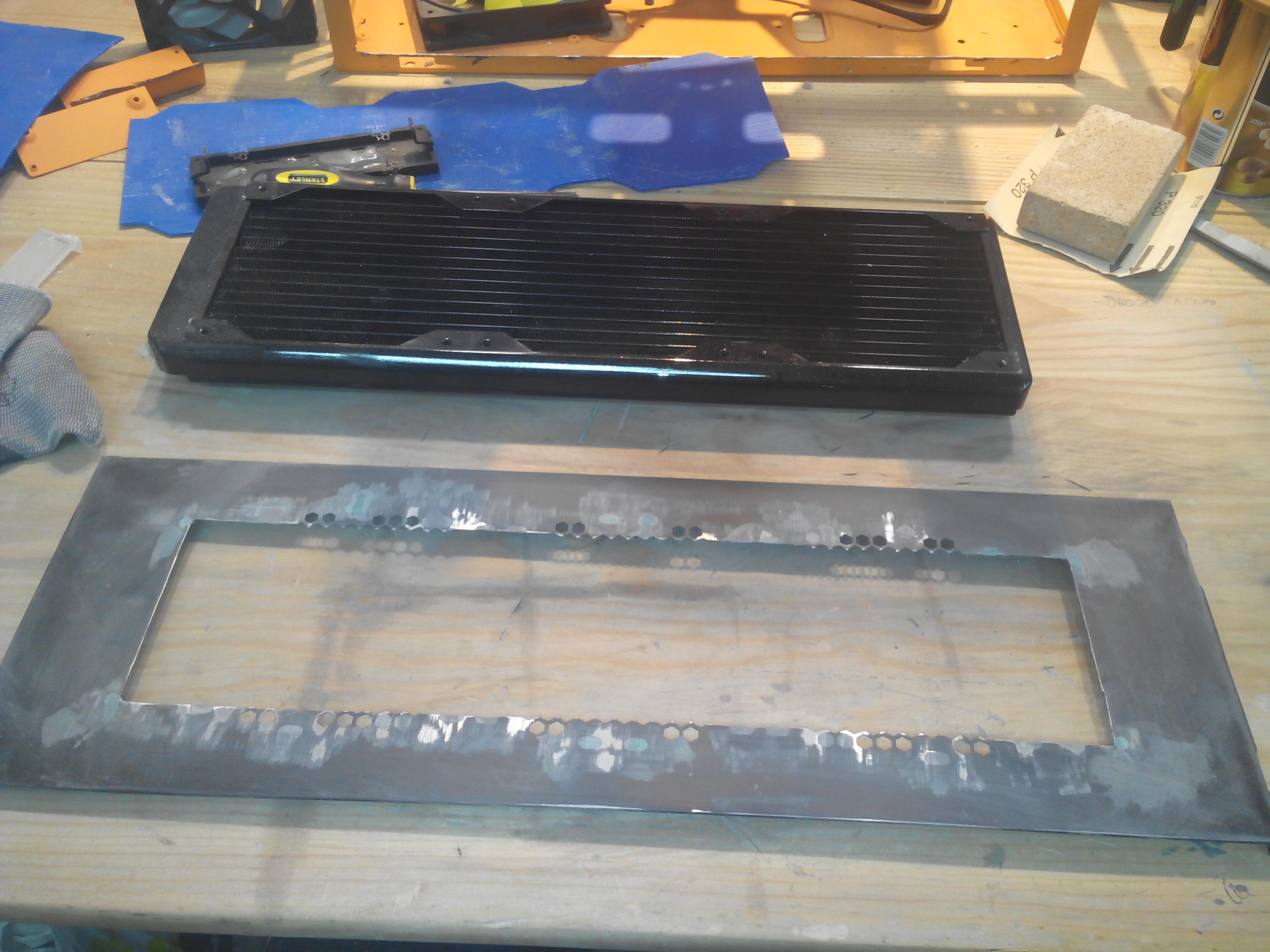

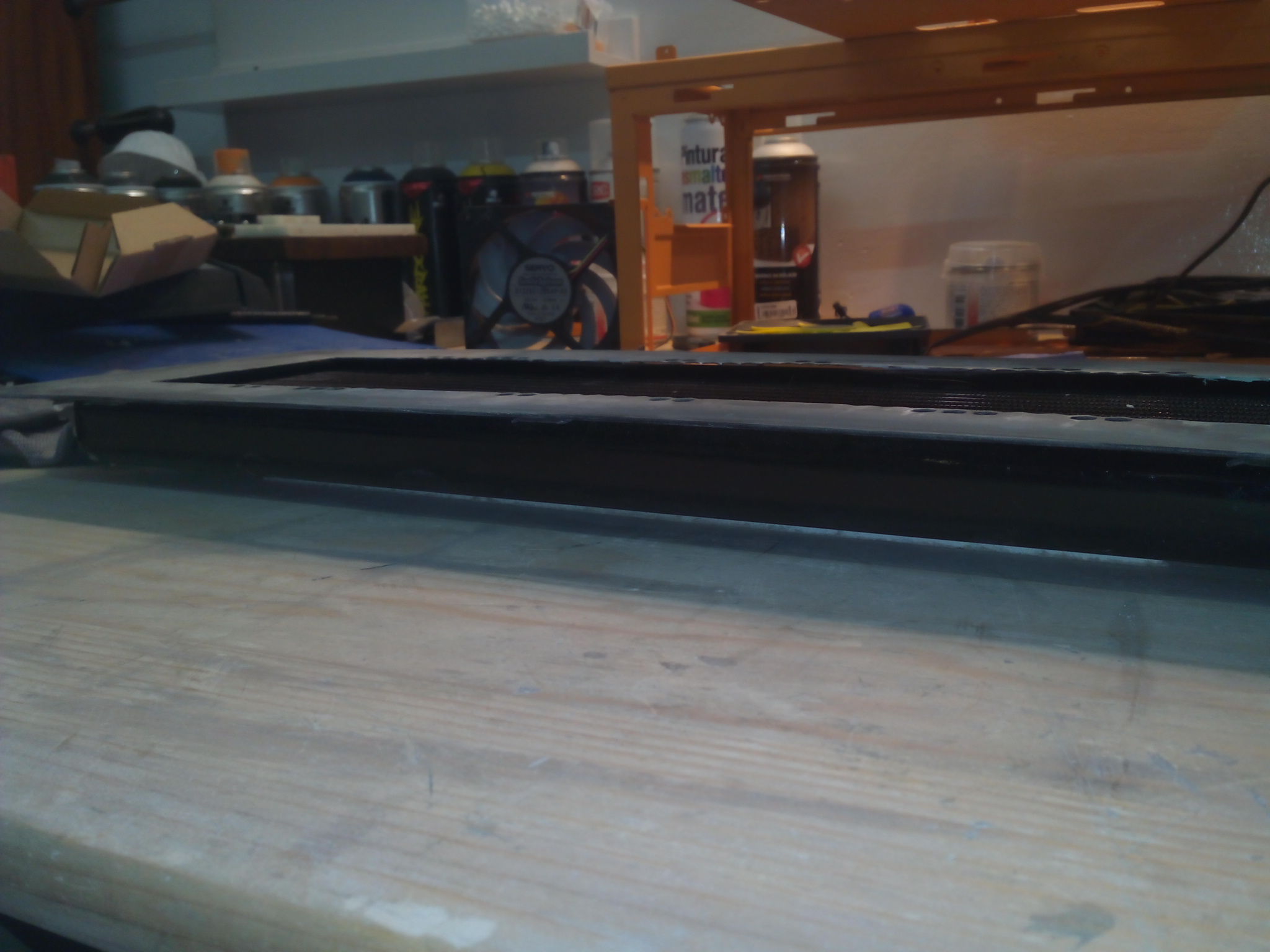

        Empezamos dando un poco de envidia, me he calentado la cabeza mil veces para ver donde podía poner mis Nidec, y ya he encontrado la posición, asi que toca abrirlos y hacerles tunning.


        Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150327_183220.jpg
Visitas:	1
Size:	832,0 KB
ID:	196344 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150327_183255.jpg
Visitas:	1
Size:	584,9 KB
ID:	196342 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150327_183244.jpg
Visitas:	1
Size:	776,0 KB
ID:	196343

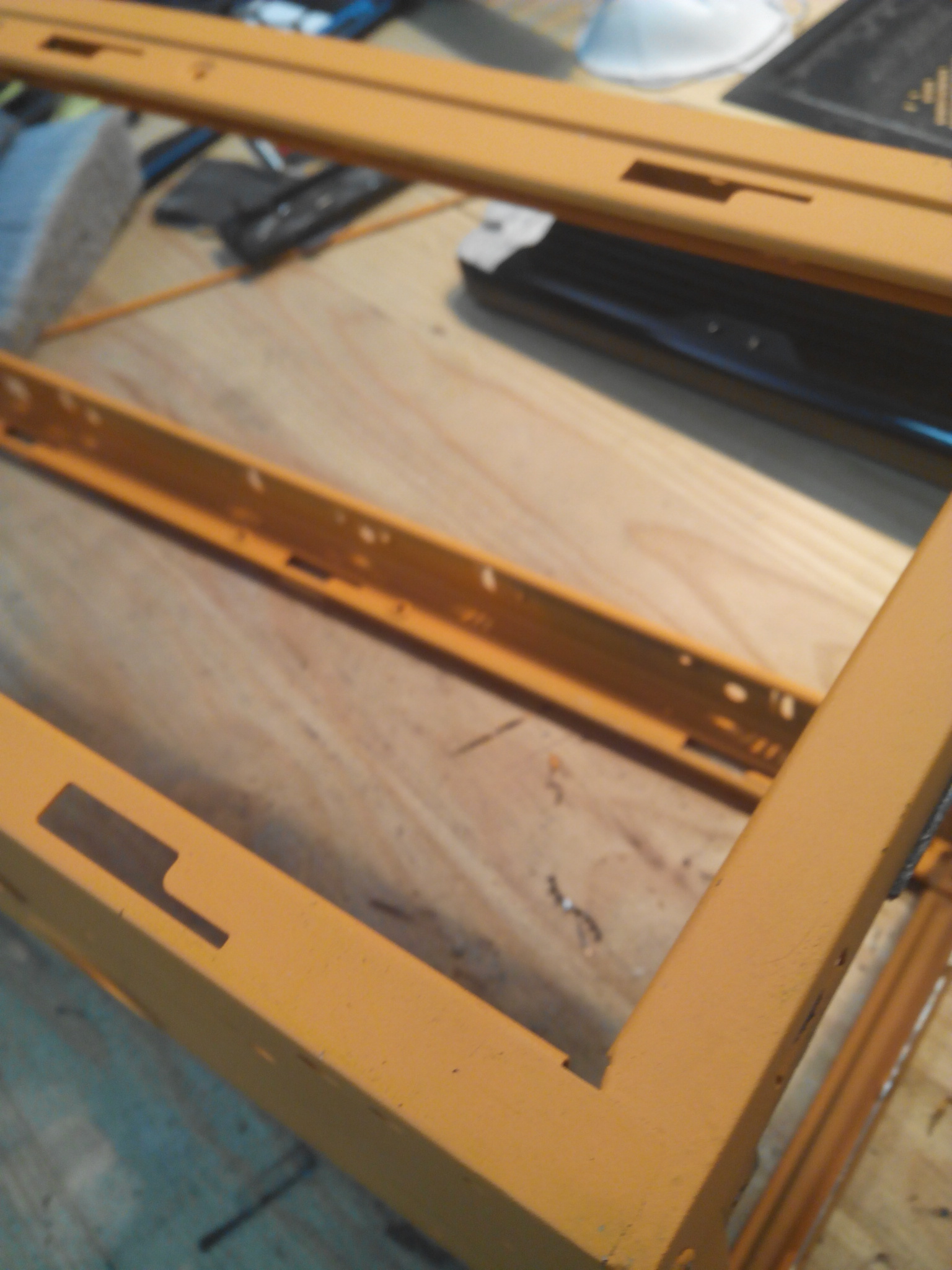

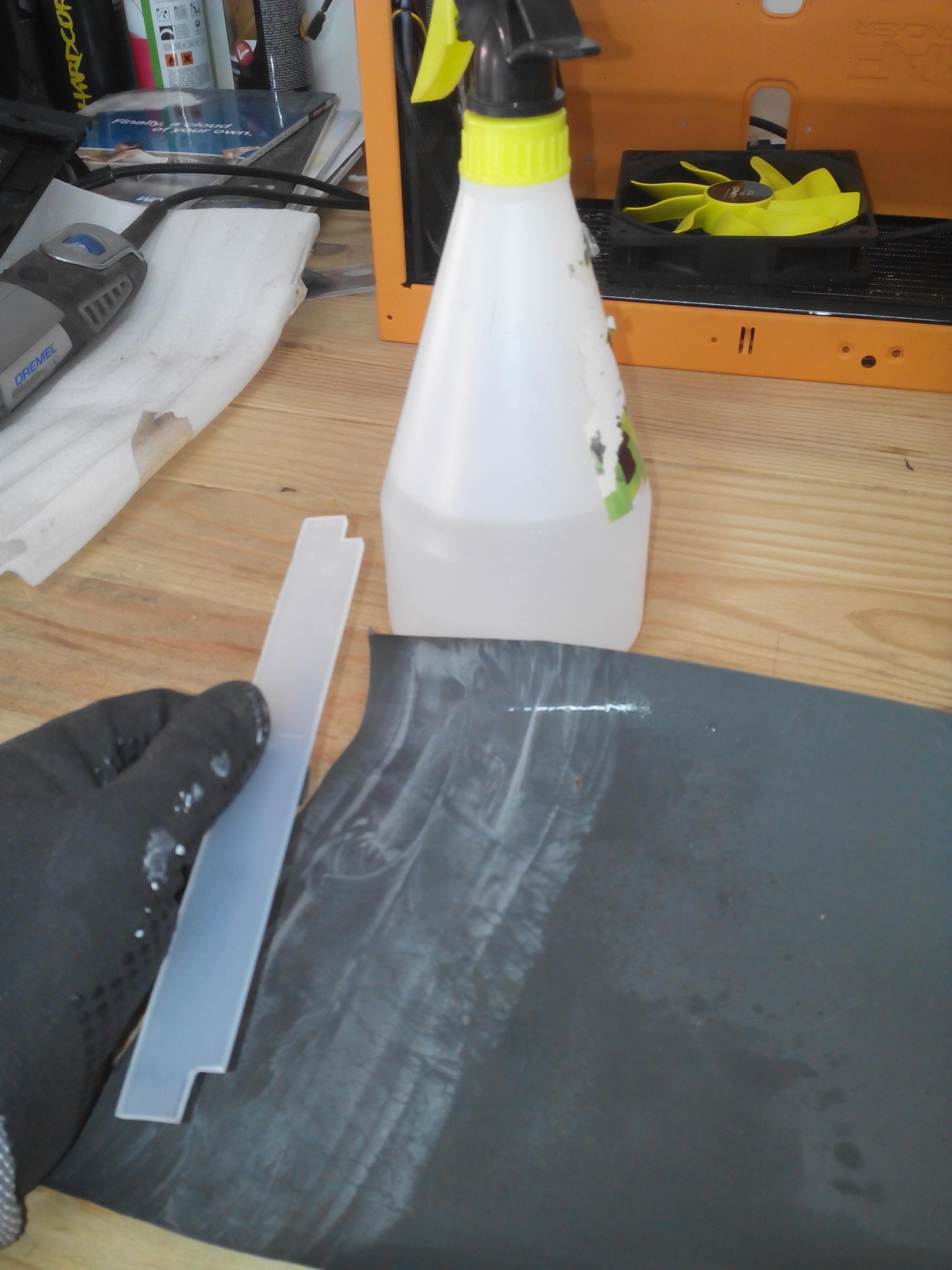

        Cortando uno de los laterales de la caja pequeña para hacerle sitio al radiador, ademas de rellenar agujeros indeseados. He perdido algunas fotos en las que se muestra que he cortado el nervio que va longitudinalmente para darle rijidez a la tapa. Como el radiador irá cogido con tornillos a la tapa, el radiador dará rigidez. El chasis de la caja pequeña ha sido cortado tambien, ya que por 3mm no entraba el radiador, con lo cual pasé el reborde inferior y superior por la dremel.

        Como curiosidad, el otro dia ví un mod en el que usaron la 915 para meter los radiadores, y entre el radiador y los ventiladores, al final solo quedaba en el centro de la caja unos 4/5cm, insuficiente para meter bombas o permitir un flujo razonable de aire. Por ello elegí estos radiadores que son mas estrechos, creo que tendrán mejor rendimiento que los radiadores gruesos.


        Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150327_184327.jpg
Visitas:	1
Size:	683,4 KB
ID:	196348 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150327_175531.jpg
Visitas:	1
Size:	651,0 KB
ID:	196347 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150327_184339.jpg
Visitas:	1
Size:	620,3 KB
ID:	196346

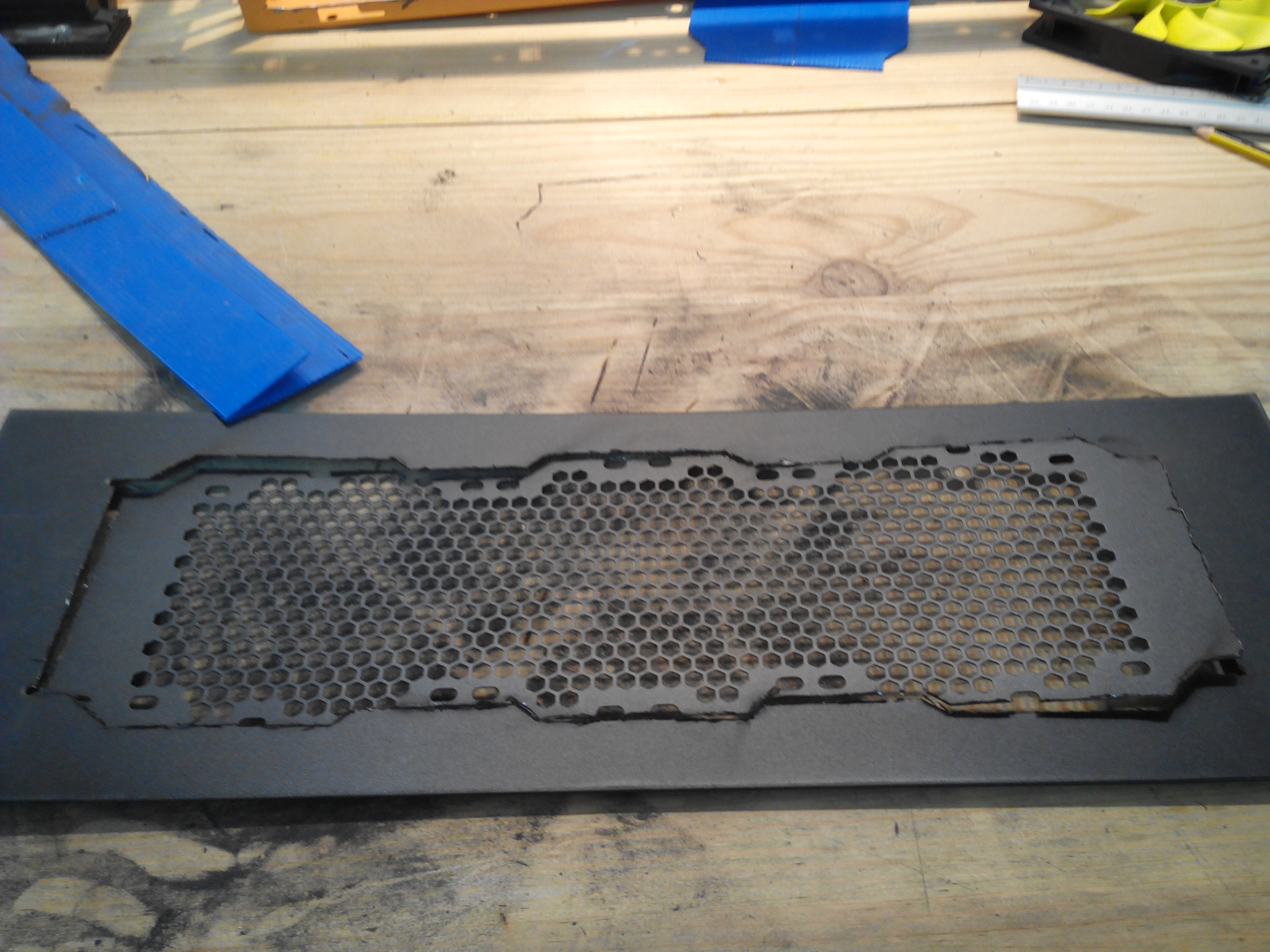

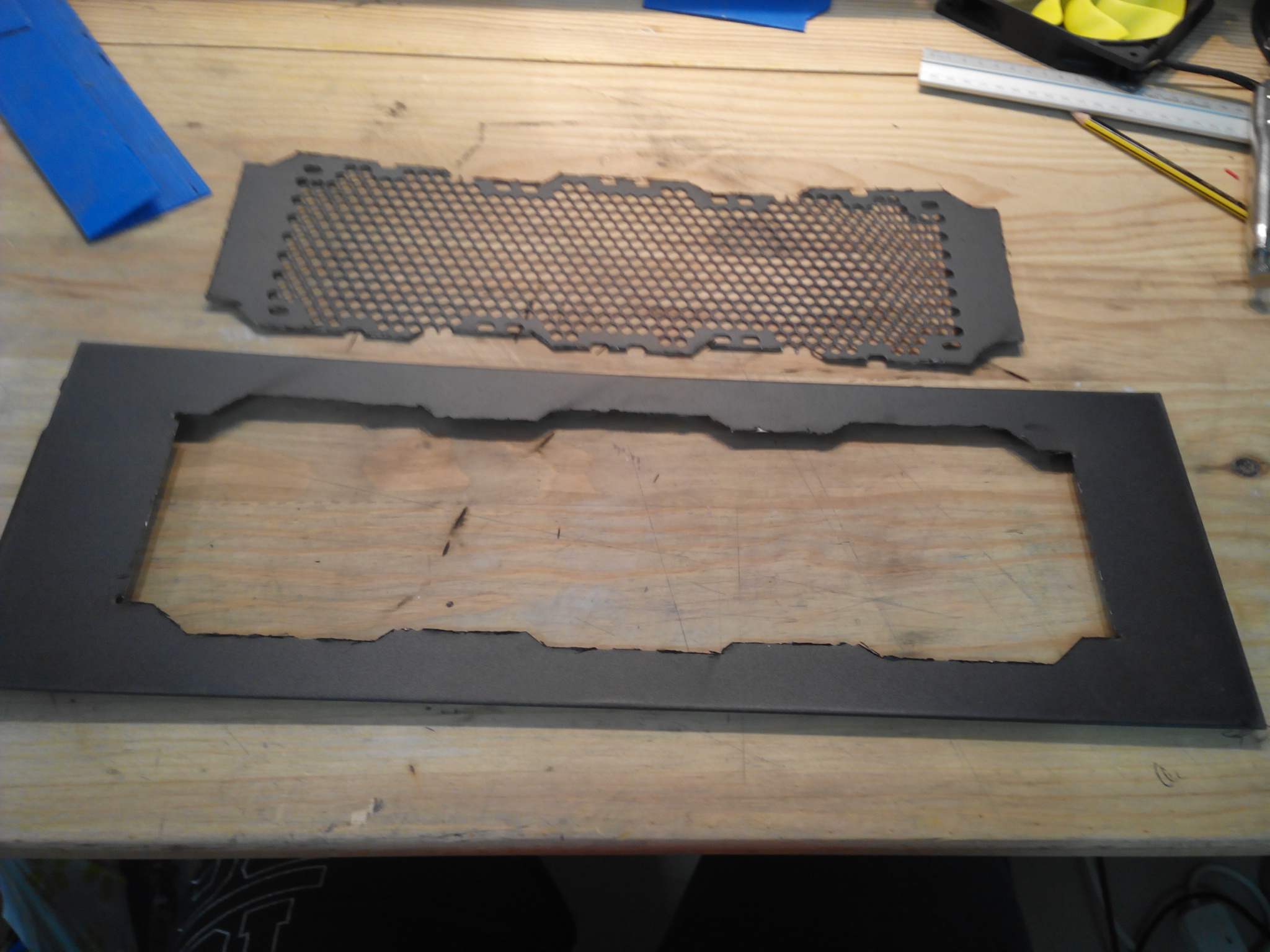

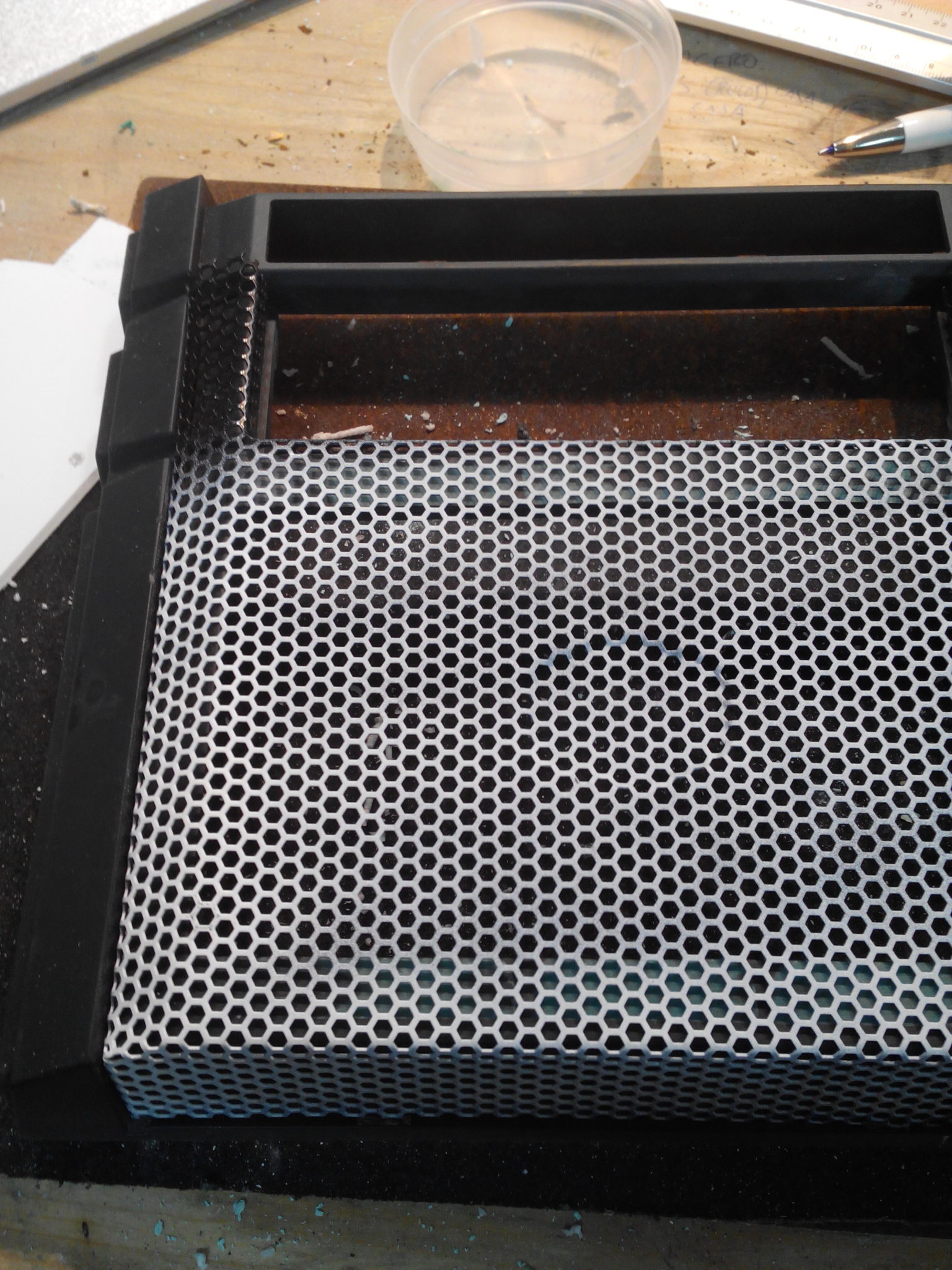

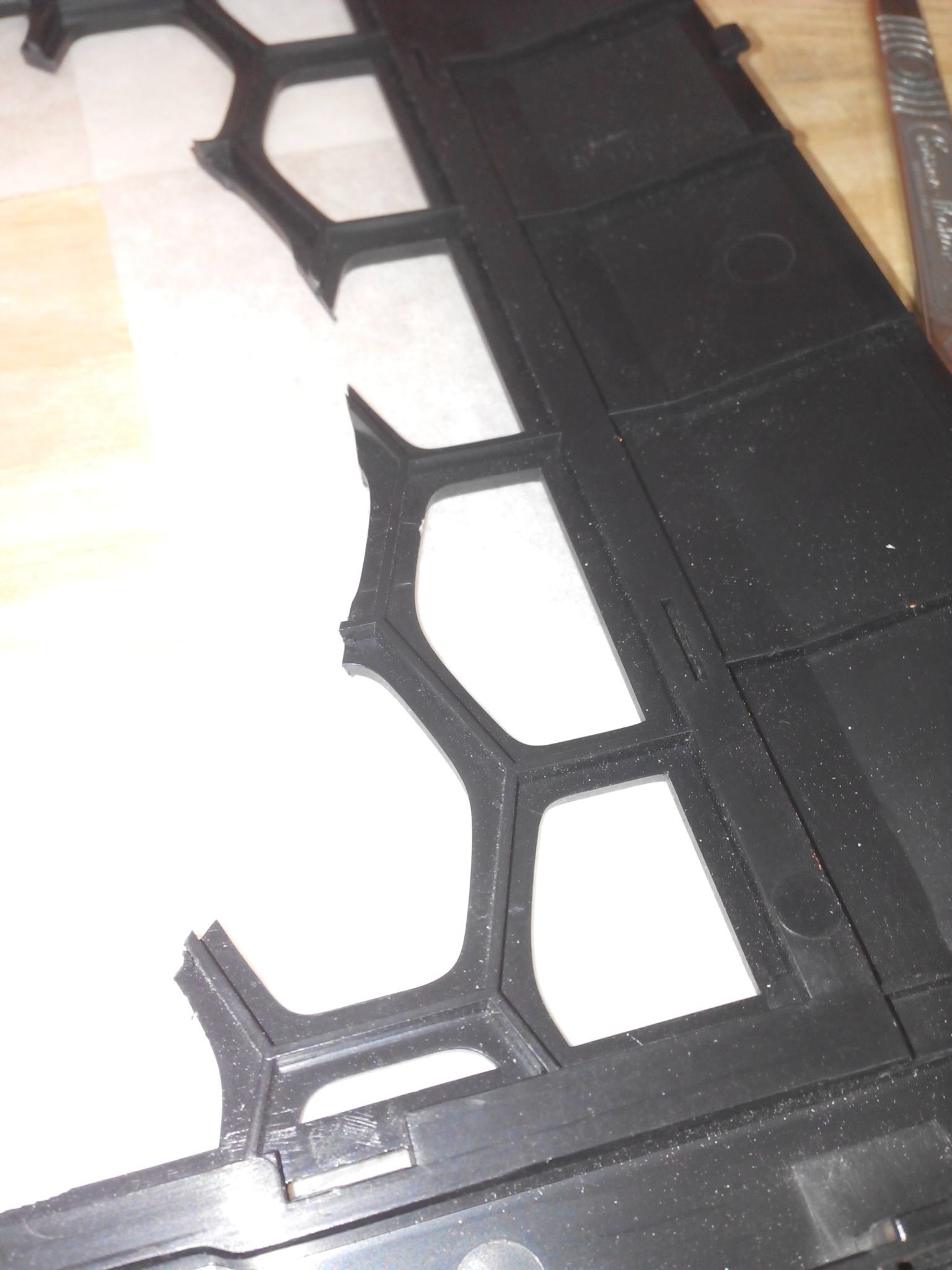

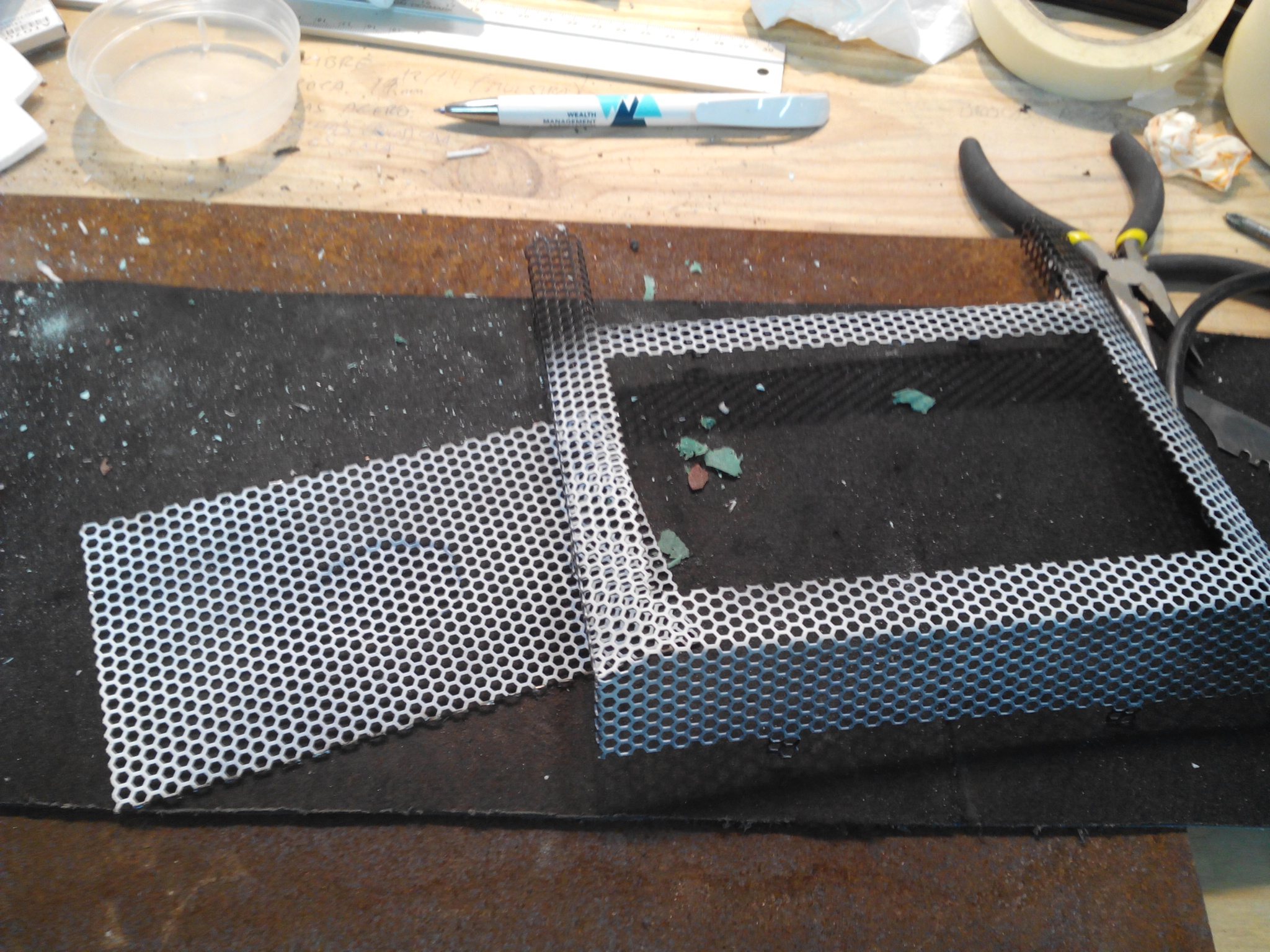

        Para la caja de abajo he hecho este frontal que irá delante del ventilador de 200, el material es acrilico dejando el frontal sin pintar, a ver como quedan unos leds naranjas....



        Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150329_125041.jpg
Visitas:	1
Size:	909,5 KB
ID:	196349 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150329_130014.jpg
Visitas:	1
Size:	1.007,5 KB
ID:	196350 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150329_130030.jpg
Visitas:	1
Size:	855,9 KB
ID:	196351

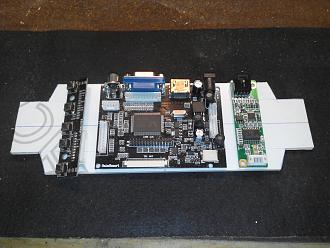

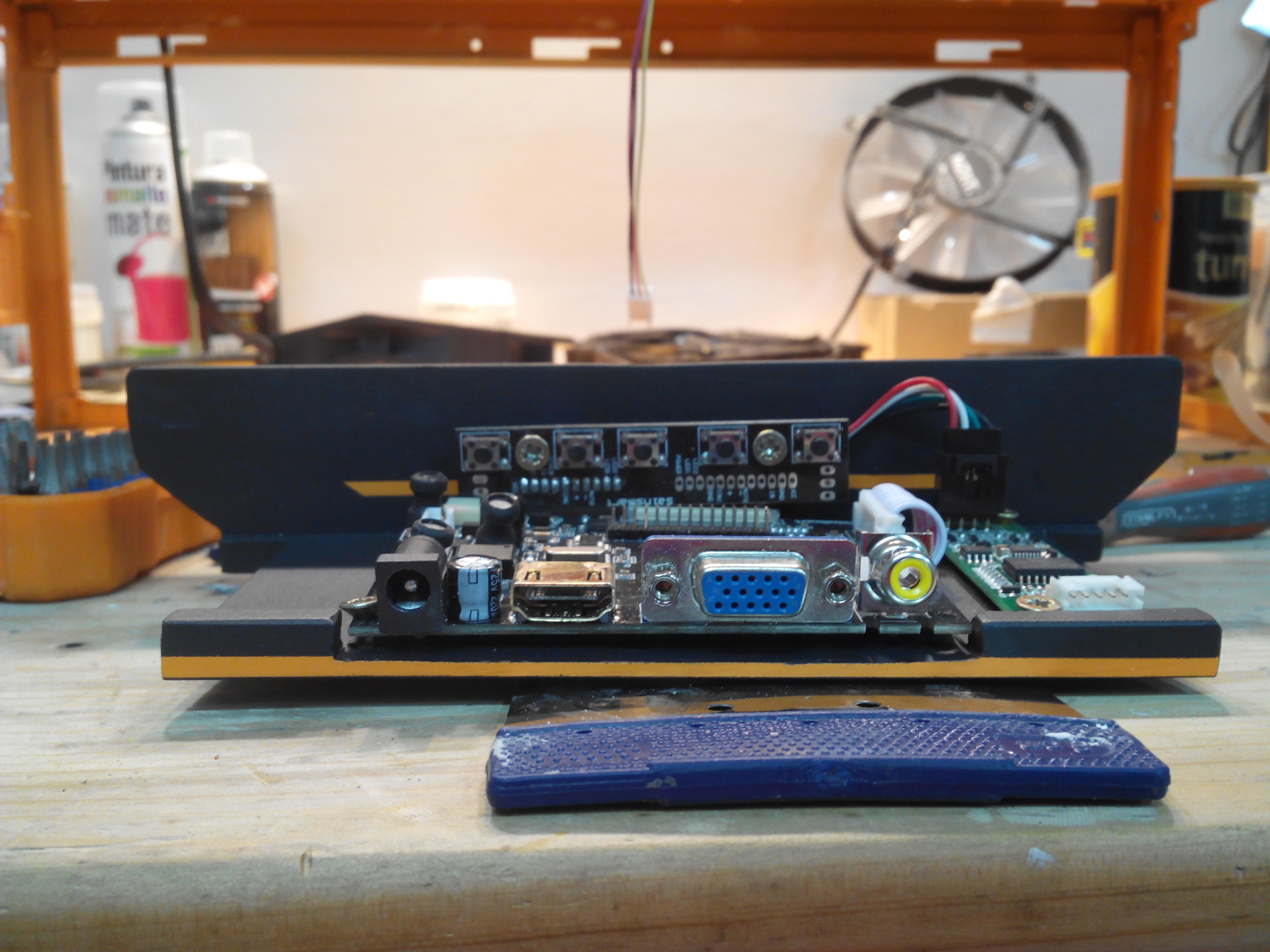

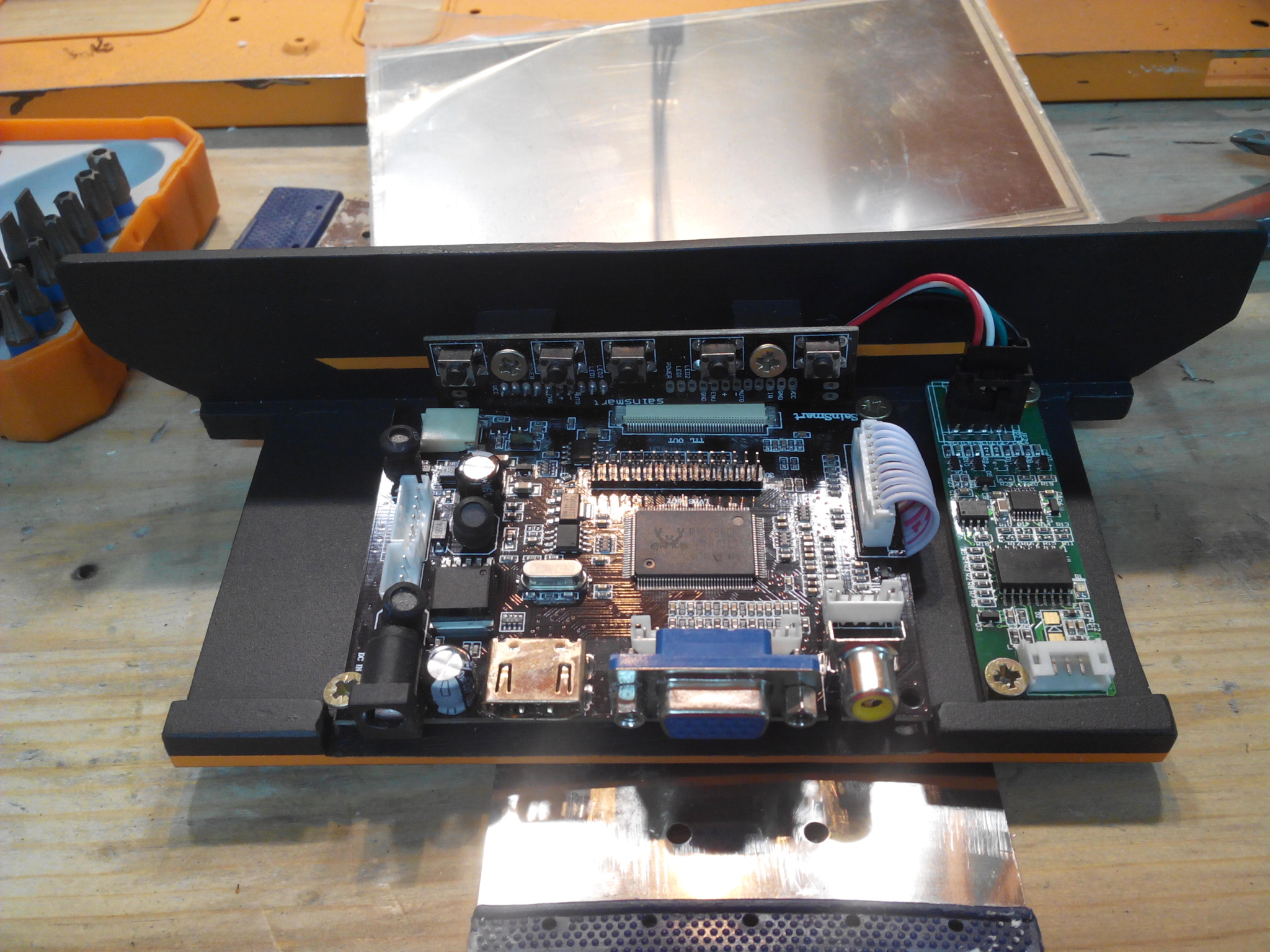

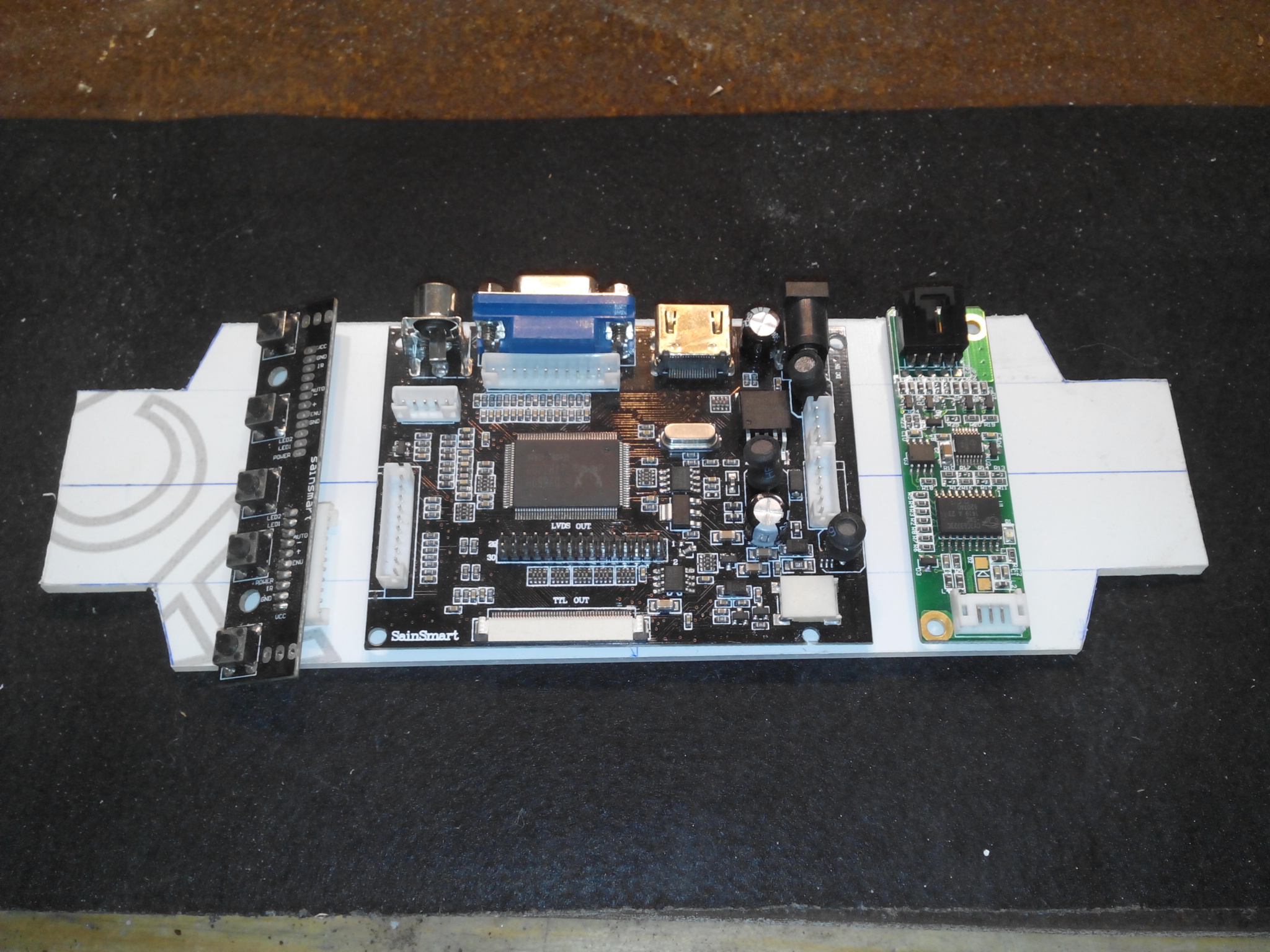

        Por ultimo la placa controladora de la pantalla frontal tactil, hecho tambien con acrilico y pintado acorde al esquema. No es la pantalla que quería, prefería una liliput USB, pero me cuesta el doble, asi que me conformo con esta y ya me tocará soldar y adecuarla al uso que le voy a dar.



        Bueno, esto es todo por ahora, hay mas, pero se me han perdido muchas fotos.
        Archivos Adjuntos

        Comentario


        • Vaya, una lástima lo de las fotos, pero está llevando un buen camino por lo que veo! Lo del radiador más estrecho, en teoría dan menos rendimiento que uno más grueso, el principal problema de los gruesos es que ocupan bastante más espacio y para que pase el aire eficazmente se necesitan unos buenos ventiladores, como esos Nidec GT (qué envidia ahí a estrenar), pero si no ibas a tener espacio suficiente está bien hecho, yo habría hecho lo mismo.

          Saludos!
          Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
          MATRIX GTX 780Ti Platinum | LG 29UB65P
          Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
          Tesoro Lobera Supreme|Razer Naga Hex
          Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
          Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

          Comentario


          • El tema de un radiador ancho, es que si sigues el circuito del agua y del aire, la primera parte del circuito está caliente y el aire frio, por lo que el intercambio es optimo, pero, en el tramo medio/ultimo del circuito, el aire que pasa es mas caliente (xq biene cargado con calor de la primera parte) y el agua deja de enfriarse en ese punto y mantiene la temperatura. Por eso los disipadores en general de aletas, tienden a tener mas superficie que anchura, por eso el irme a estos de 420 (3 x 140).

            Aunque sinceramente, no creo que le llegue a sacar todo el partido, de hecho, salvo ordenadores que trabajan en verano en casas sin A/C, no creo que nadie le saque todo el rendimiento, pero queda bonito jajaja.

            Fotos: Bueno, como soy un maniatico de las copias de seguridad, he encontrado algunas copias de las fotos, no de todas, pero alguna mas.

            Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150301_123411.jpg
Visitas:	1
Size:	623,5 KB
ID:	196385 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150301_123342.jpg
Visitas:	1
Size:	730,4 KB
ID:	196387

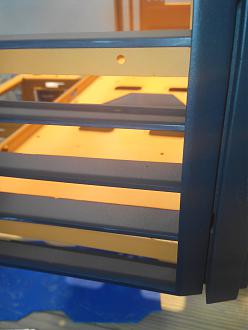

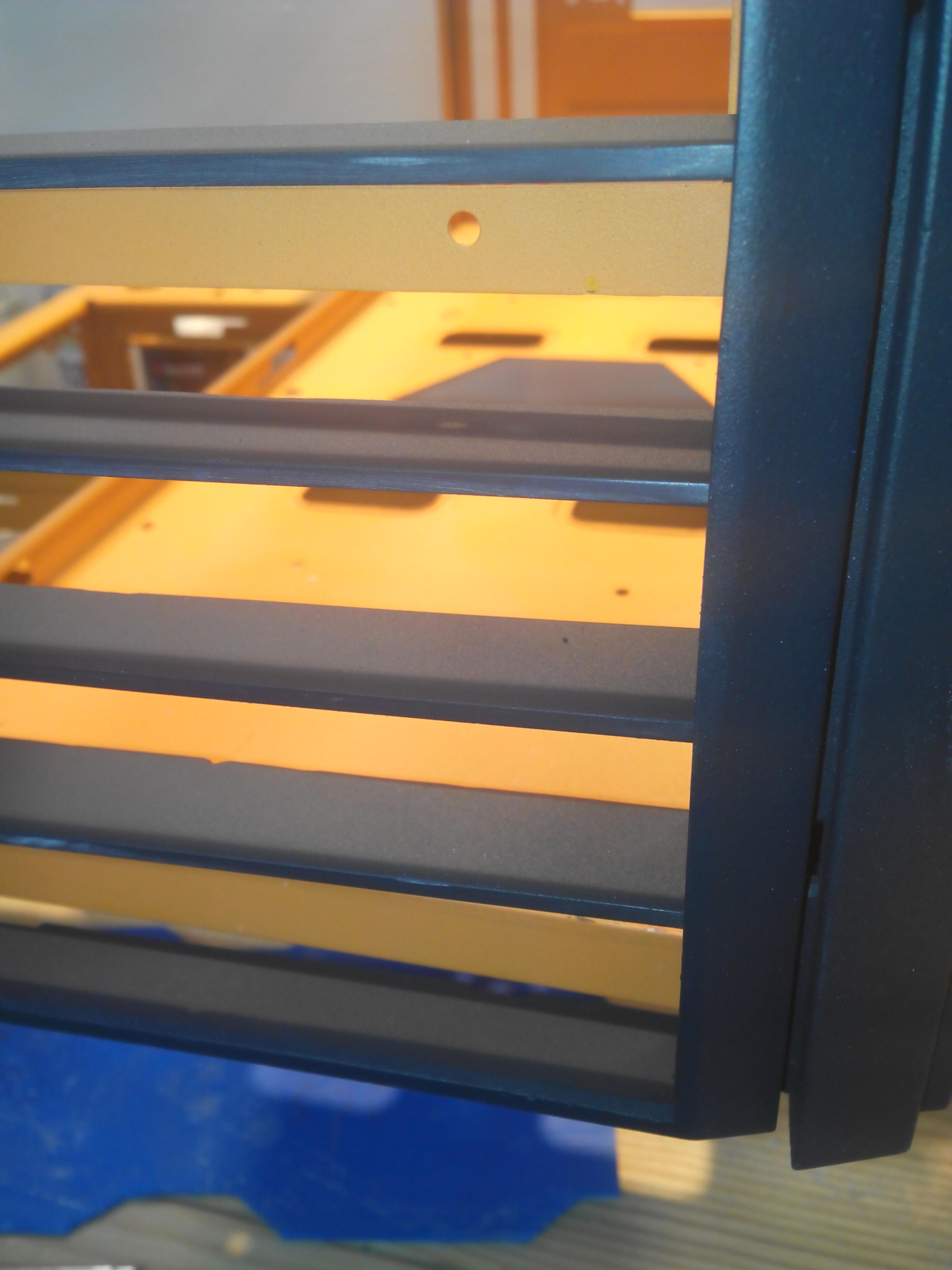

            Las "aletas" del frontal se hicieron con acrilico, cortado con la Dremel, lijado y acabado final con lija al agua, para pulir cualquier marca.


            Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150301_133756.jpg
Visitas:	1
Size:	588,0 KB
ID:	196389

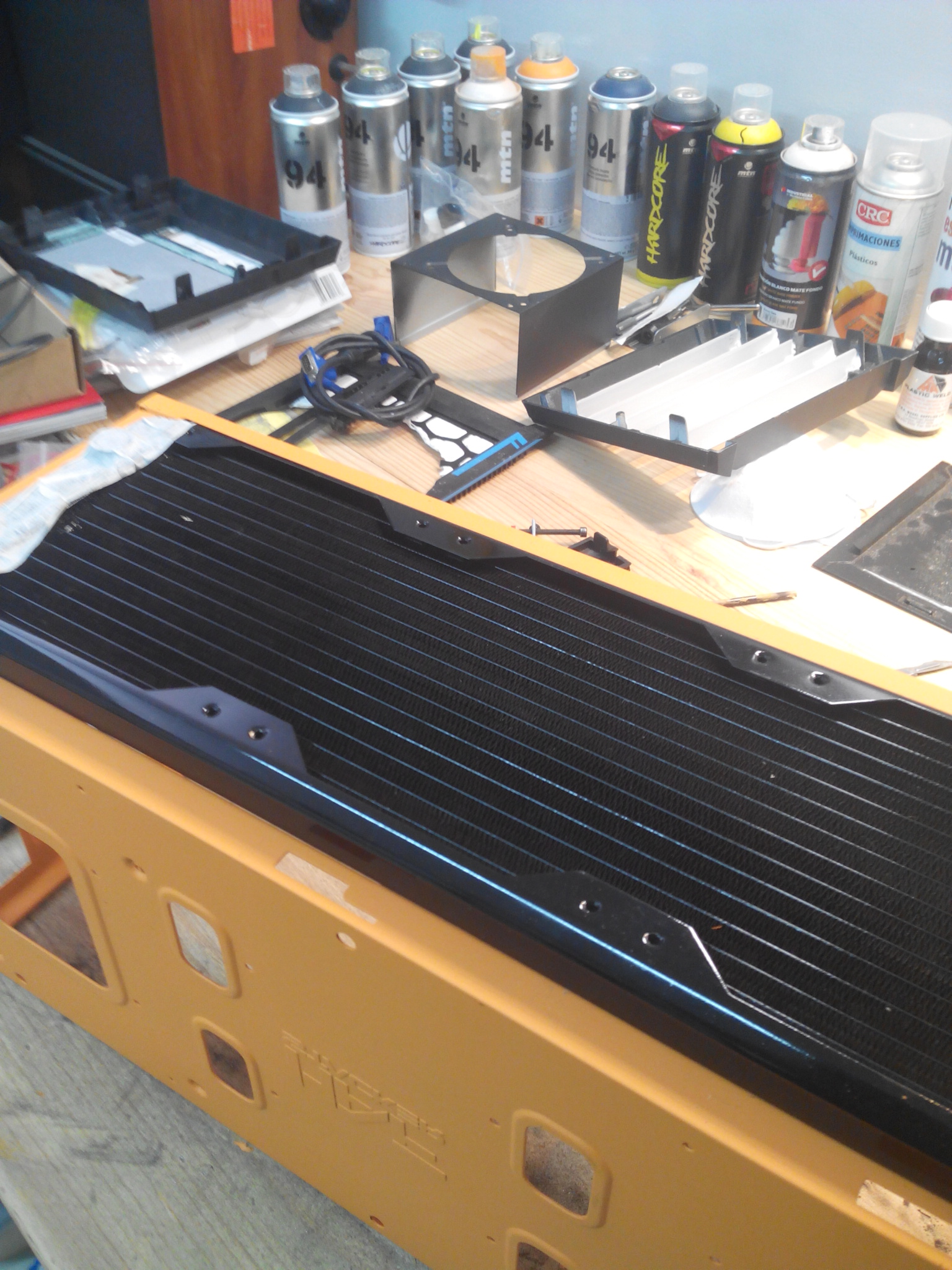

            La tapa superior llevará dos ventiladores NZXT (ya le haré foto) de 200mm para forzar el aire a ir hacia abajo, para asegurar una estanqueidad relativa, se han rellenado los agujeros de la tapa superior, dejando solo espacio para los ventiladores.

            Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150313_133612.jpg
Visitas:	1
Size:	958,2 KB
ID:	196390 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150313_133633.jpg
Visitas:	1
Size:	697,2 KB
ID:	196386 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150314_131729.jpg
Visitas:	2
Size:	880,0 KB
ID:	196395

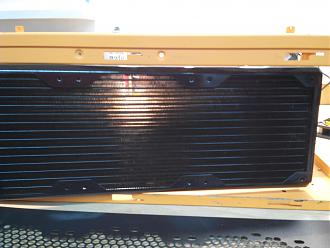

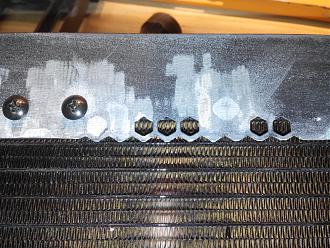

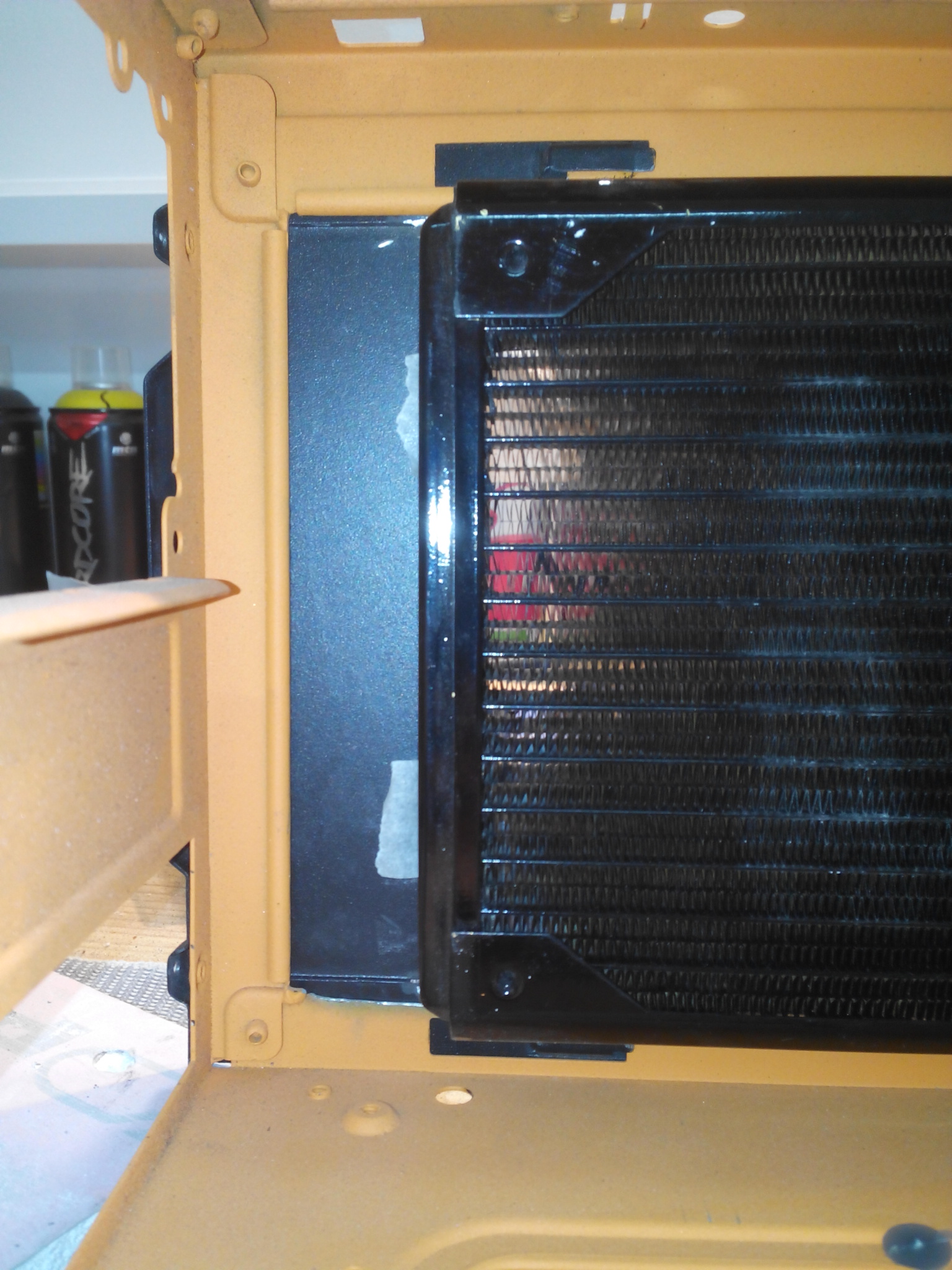

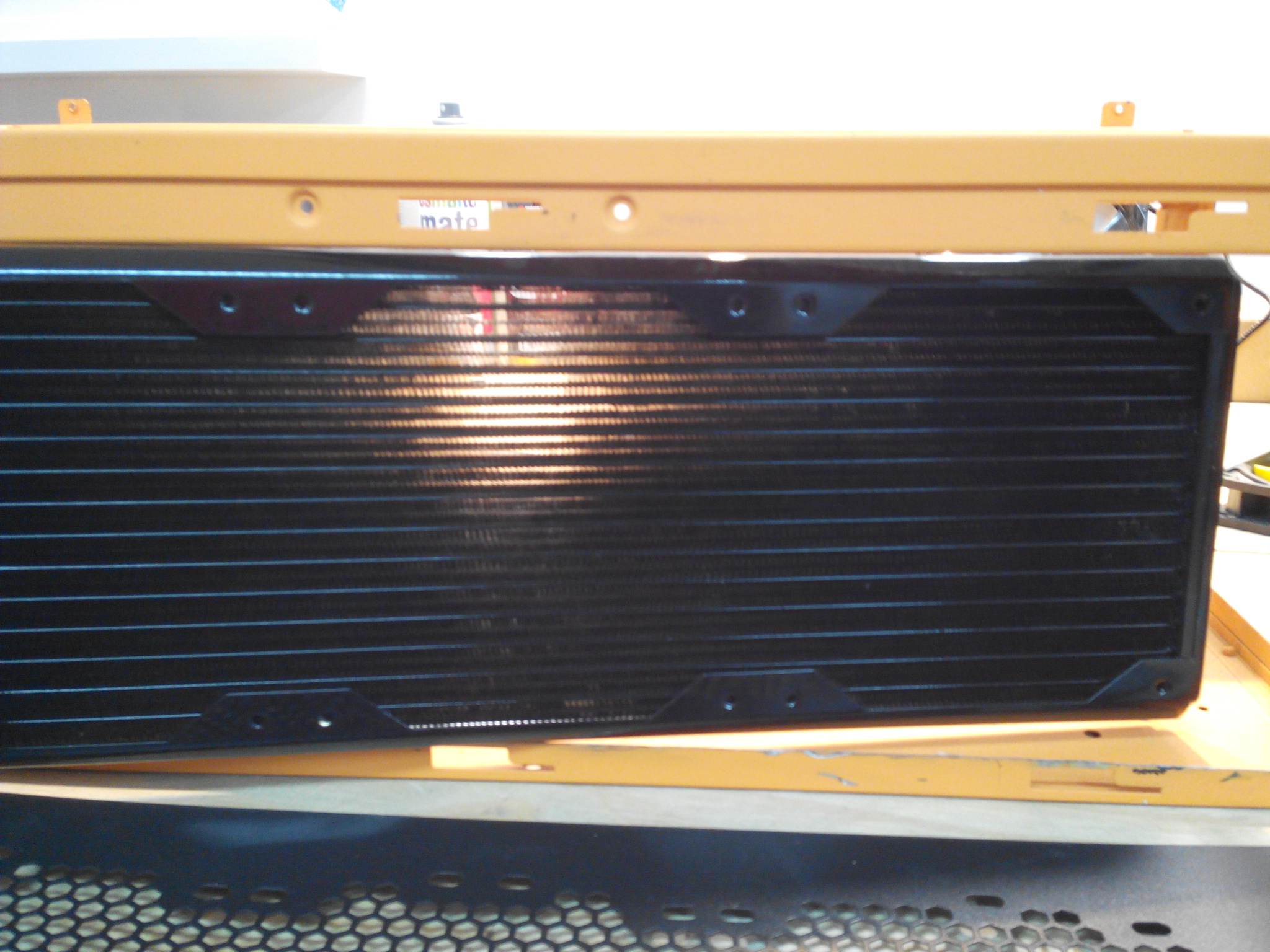

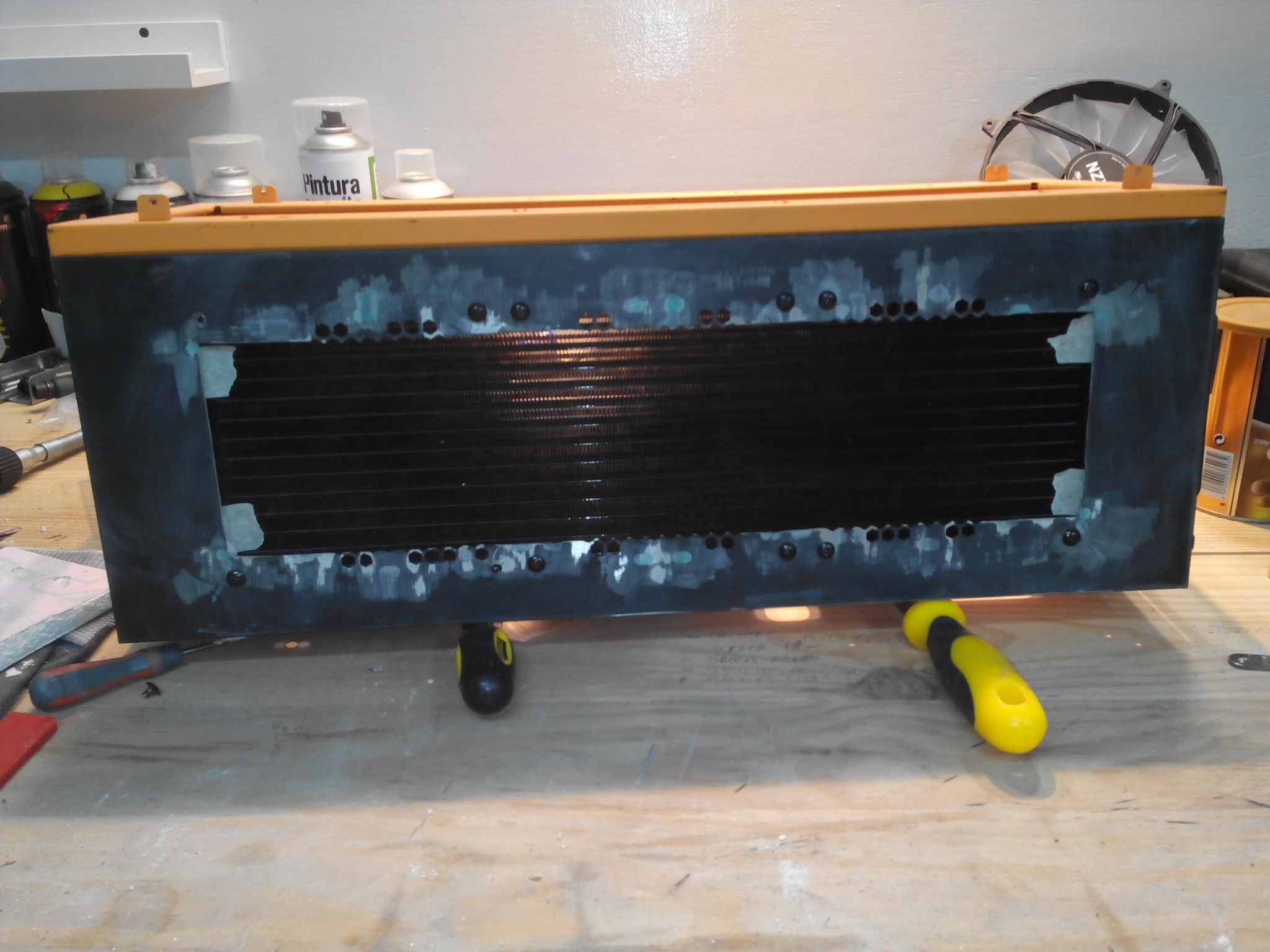

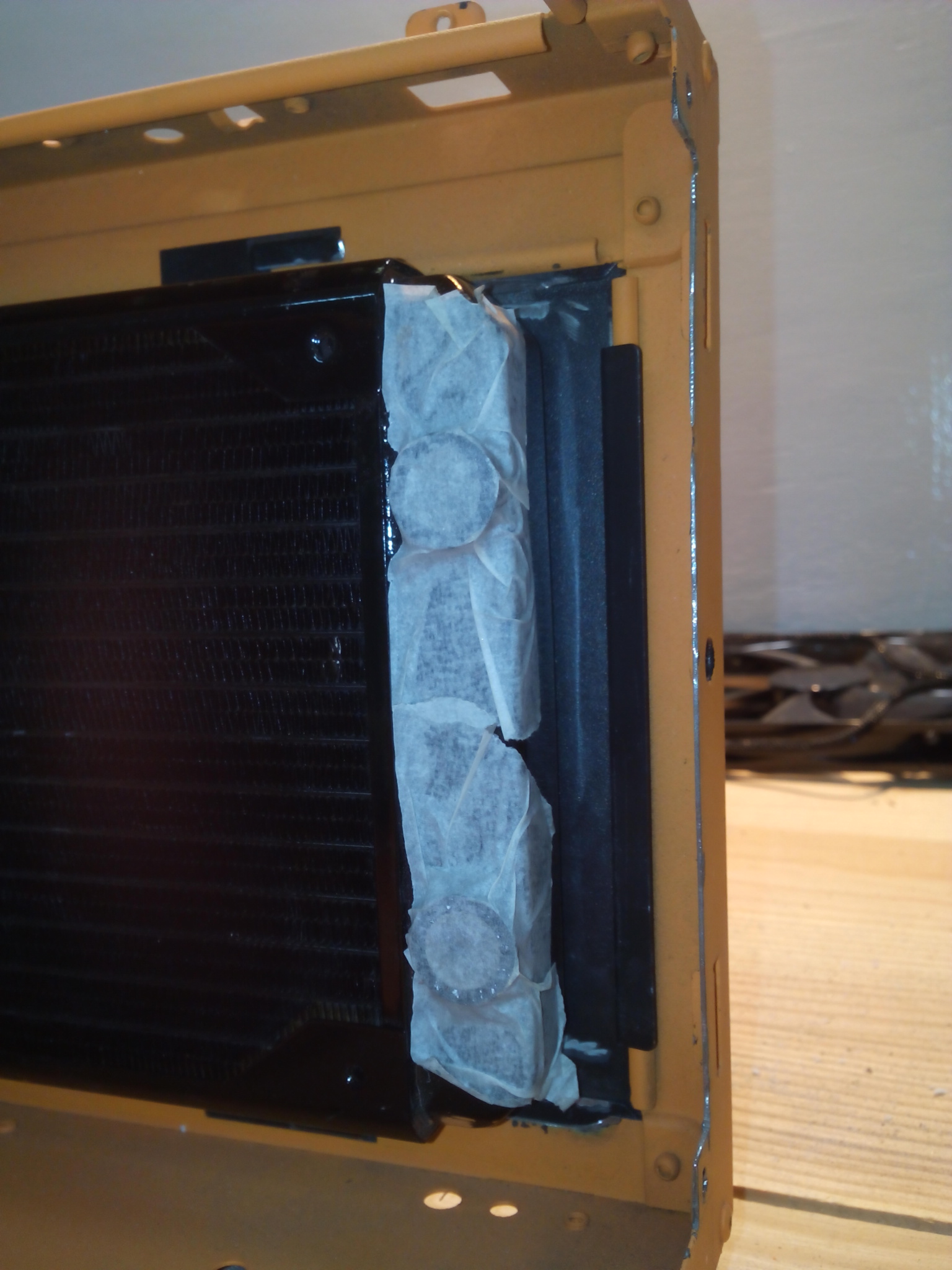

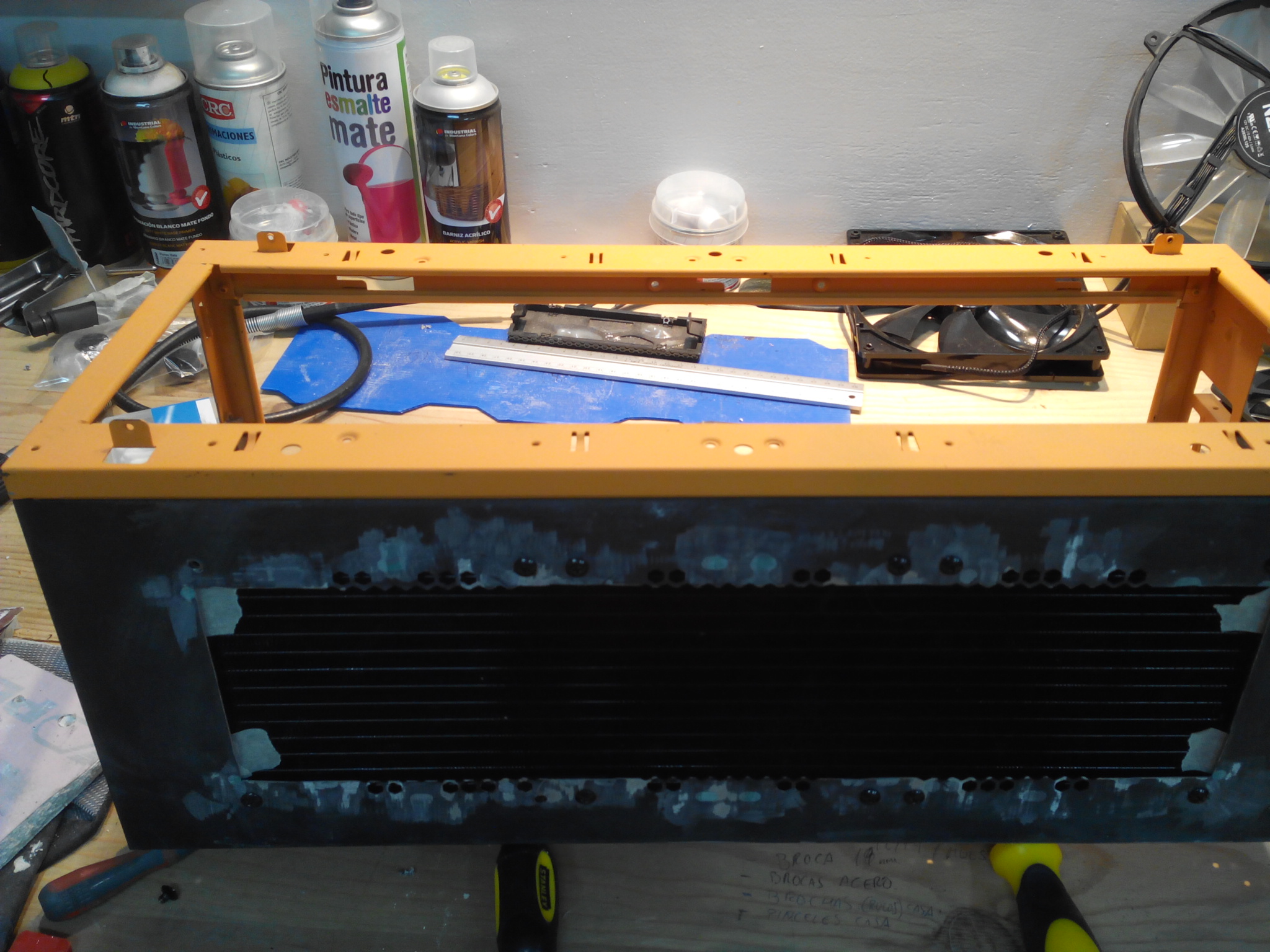

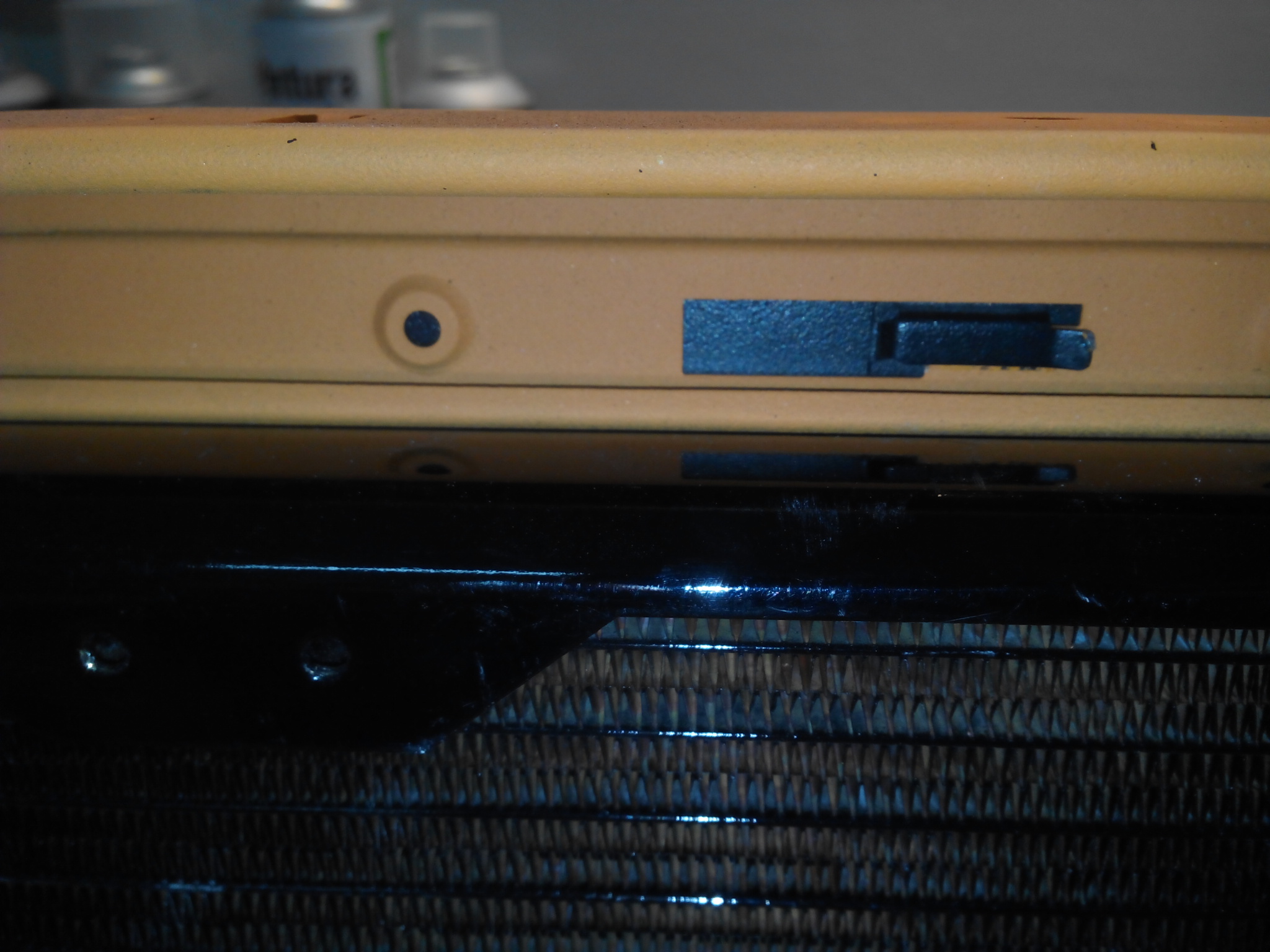

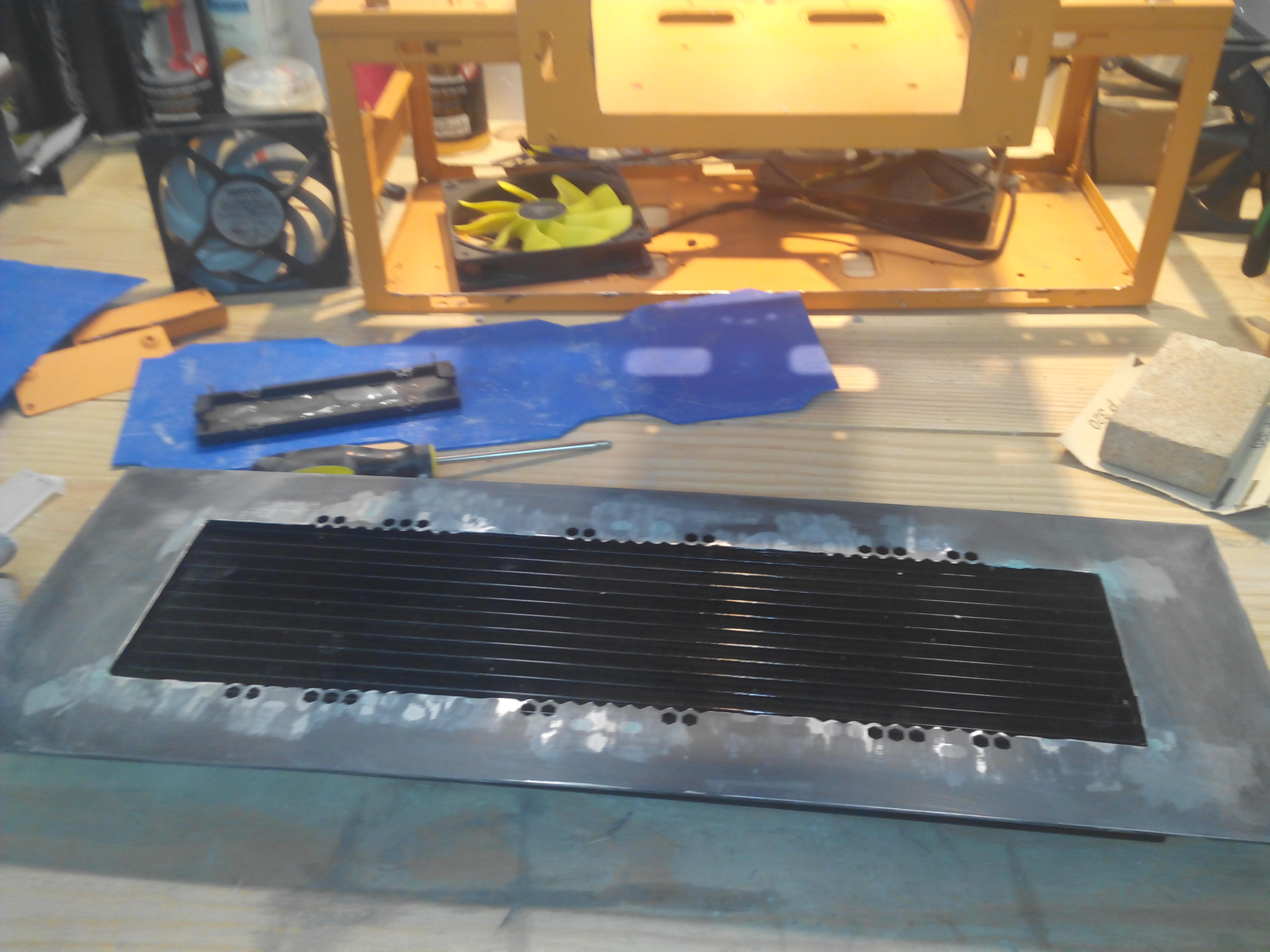

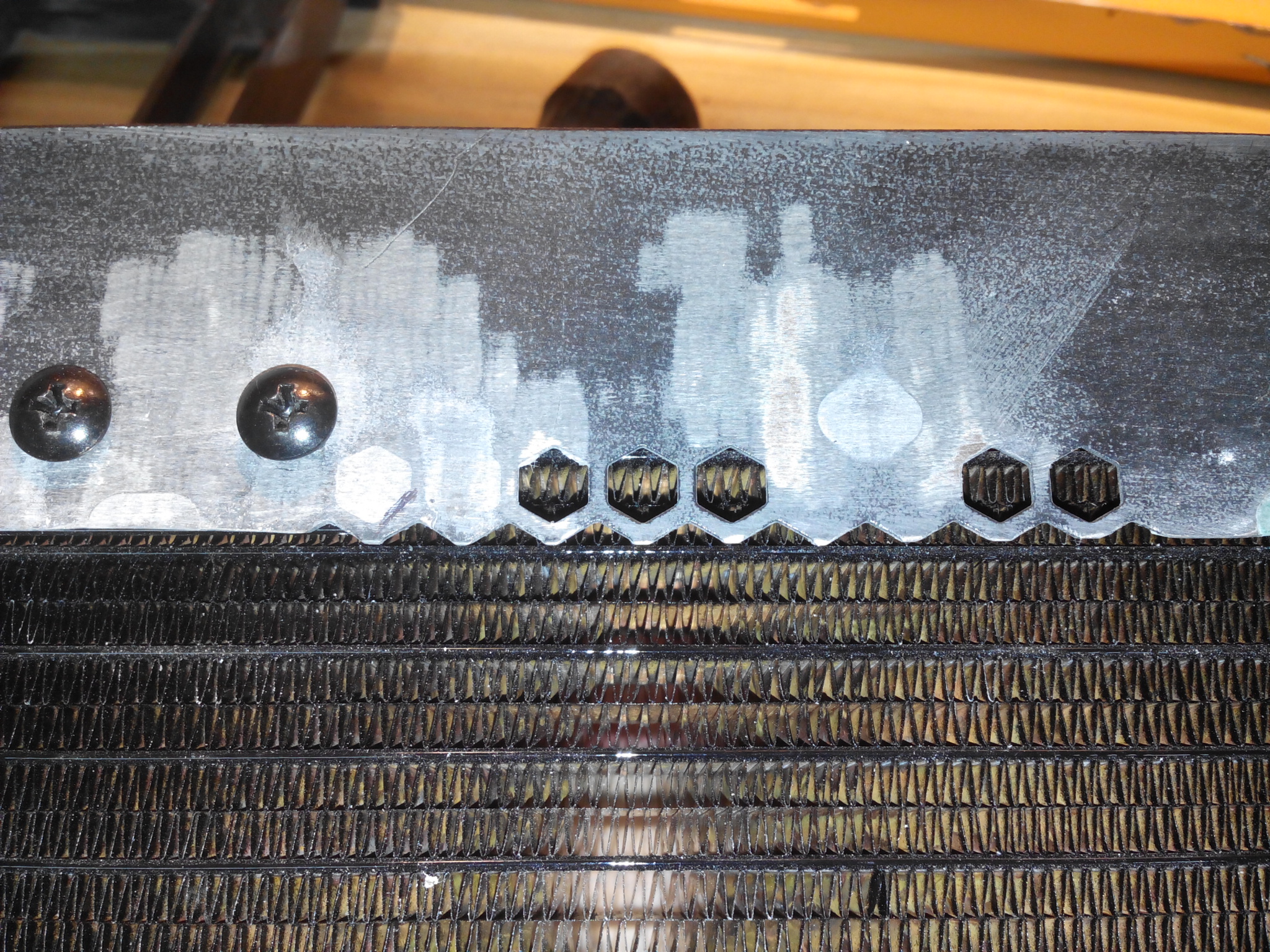

            En la primera foto, aunque no se aprecie, se ve como el radiador no cabe y por ello se queda sujeto entre los largueros del chasis. En la segunda foto se ve que para darle mas consistencia a los largueros se ha doblado hacia el interior los bordes de los perfiles. Bordes, que en la tercera foto se han quitado y el radiador entra a lo justo por la abertura.
            En un primer momento pensé en sujetar los radiadores al chasis, pero eso me impediria en un futuro el manipuar la caja inferior con soltura, e incluso el propio montaje, por lo cual, los radiadores se montarán en los laterales, de esa manera los podré poner y quitar sin problemas, teniendo pleno acceso a las bombas, ventiladores, etc.


            Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150326_131132.jpg
Visitas:	1
Size:	674,8 KB
ID:	196391 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150326_131151.jpg
Visitas:	1
Size:	744,7 KB
ID:	196392

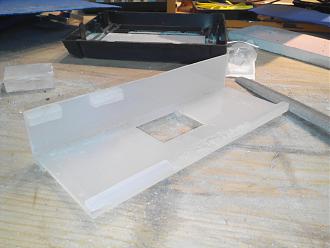

            El making off de como iría la bandeja de la electronica.


            Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150314_144226.jpg
Visitas:	1
Size:	903,3 KB
ID:	196393 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150314_144327.jpg
Visitas:	1
Size:	744,2 KB
ID:	196394

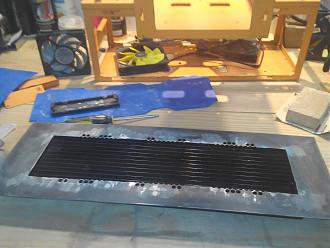

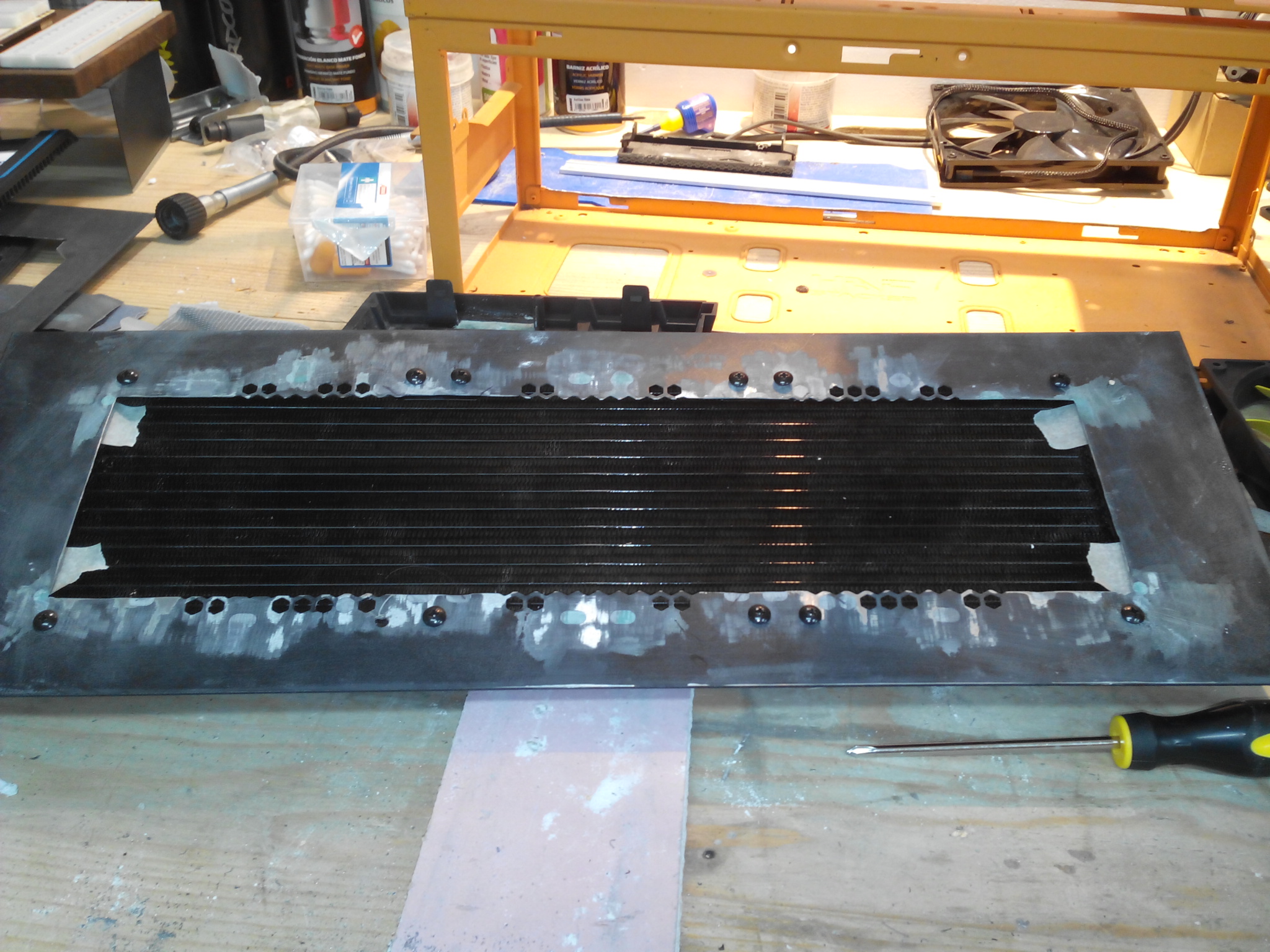

            Una de las pruebas para los radiadores. No me gustó como quedó, asi que ese será el lateral para la caja superior.
            Archivos Adjuntos

            Comentario


            • Joer que justo te vino lo del radiador, pero quedará así todo muy justo y bien colocadito. Me ha gustado el tema de tapar la superficie por la que los ventiladores de 200 no echarán aire, así te aseguras un buen empuje de aire, ¿qué ventiladores tienes mirados para ahí?

              La pantalla digital aún no sé qué uso le piensas dar la verdad, ¿de todo un poco?
              Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
              MATRIX GTX 780Ti Platinum | LG 29UB65P
              Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
              Tesoro Lobera Supreme|Razer Naga Hex
              Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
              Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

              Comentario


              • Ventiladores, he visto unos NZXT FS-200LED de 700rpm que no meterán mucho ruido, pero meterán un flujo constante de aire en la caja, ademas de ser leds naranjas jajajaja. El agujero es justo para el ventilador, pero he recortado las patillas superiores para que quede bonito, haré foto.

                La pantalla: dado que la caja 1ª será la encargada de llevar la electronica de todos los sistemas (bombas, ventiladores, leds, etc...) pensé en una pantalla tactil en el frontal para usar Samurai con el que controlar todos los sistemas, teniendo en esa pantalla el display de temperaturas, ventiladores, etc., pudiendo en un momento dado, manipular los ventiladores desde la pantalla. De esta manera el ordenador de arriba será un mini ITX que tendrá dos pantallas, una normal, quizas de 17" y la mini pantalla para mostrar todos los valores interesantes a primera vista.
                Al ser otra pantalla mas, puedes ver lo que quieras en ella, desde usarla de equalizador friki para cuando estas de fiesta, a ver una peli, tener el partido mientras juegas....etc

                Comentario


                • Bueno, despues de pelearme con el telefono y de apenas tener tiempo, voy subiendo algo.

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_120114.jpg
Visitas:	1
Size:	621,7 KB
ID:	197494 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_120050.jpg
Visitas:	1
Size:	810,7 KB
ID:	197496 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_120043.jpg
Visitas:	1
Size:	733,5 KB
ID:	197495

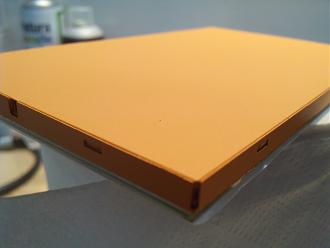

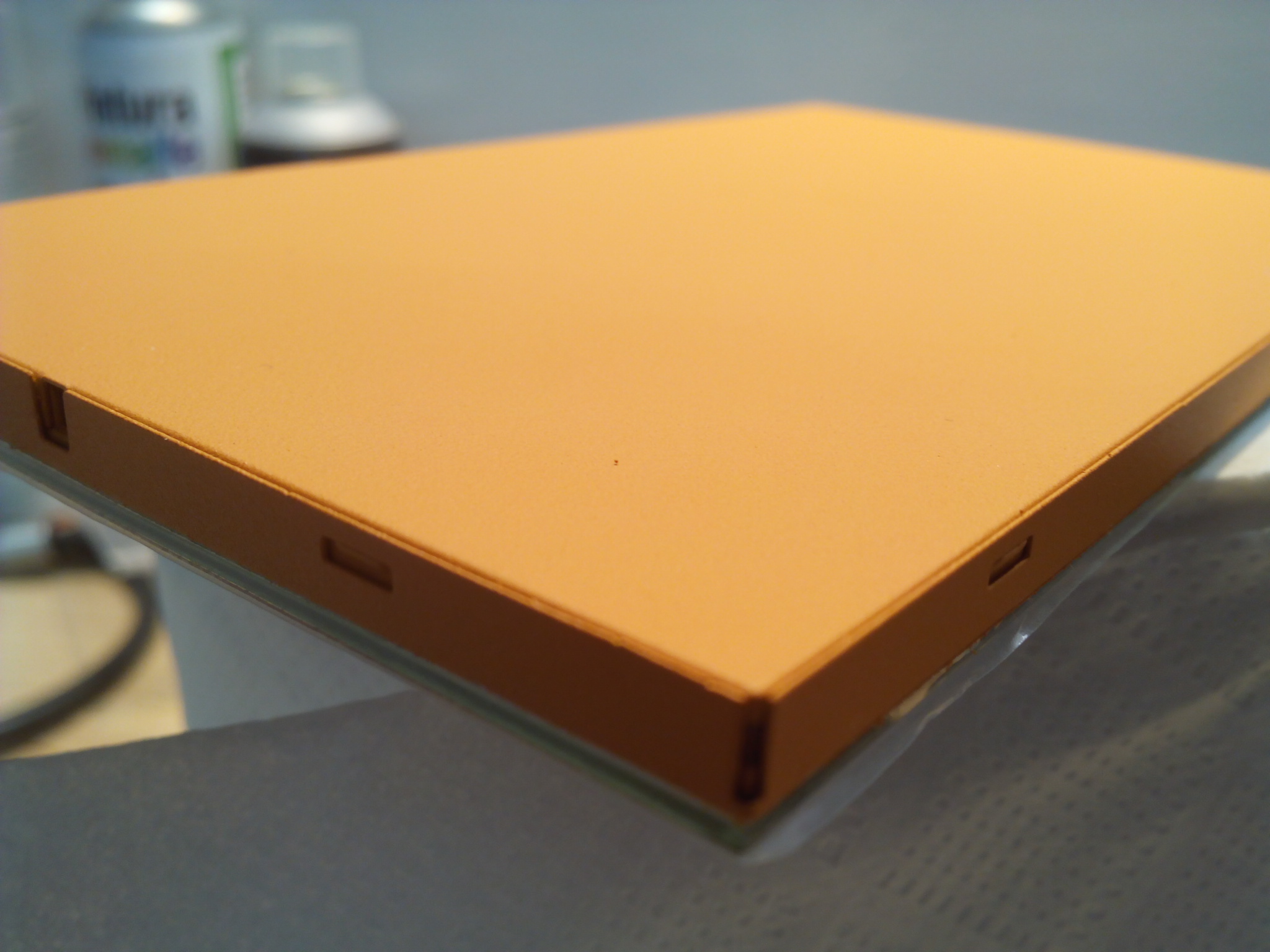

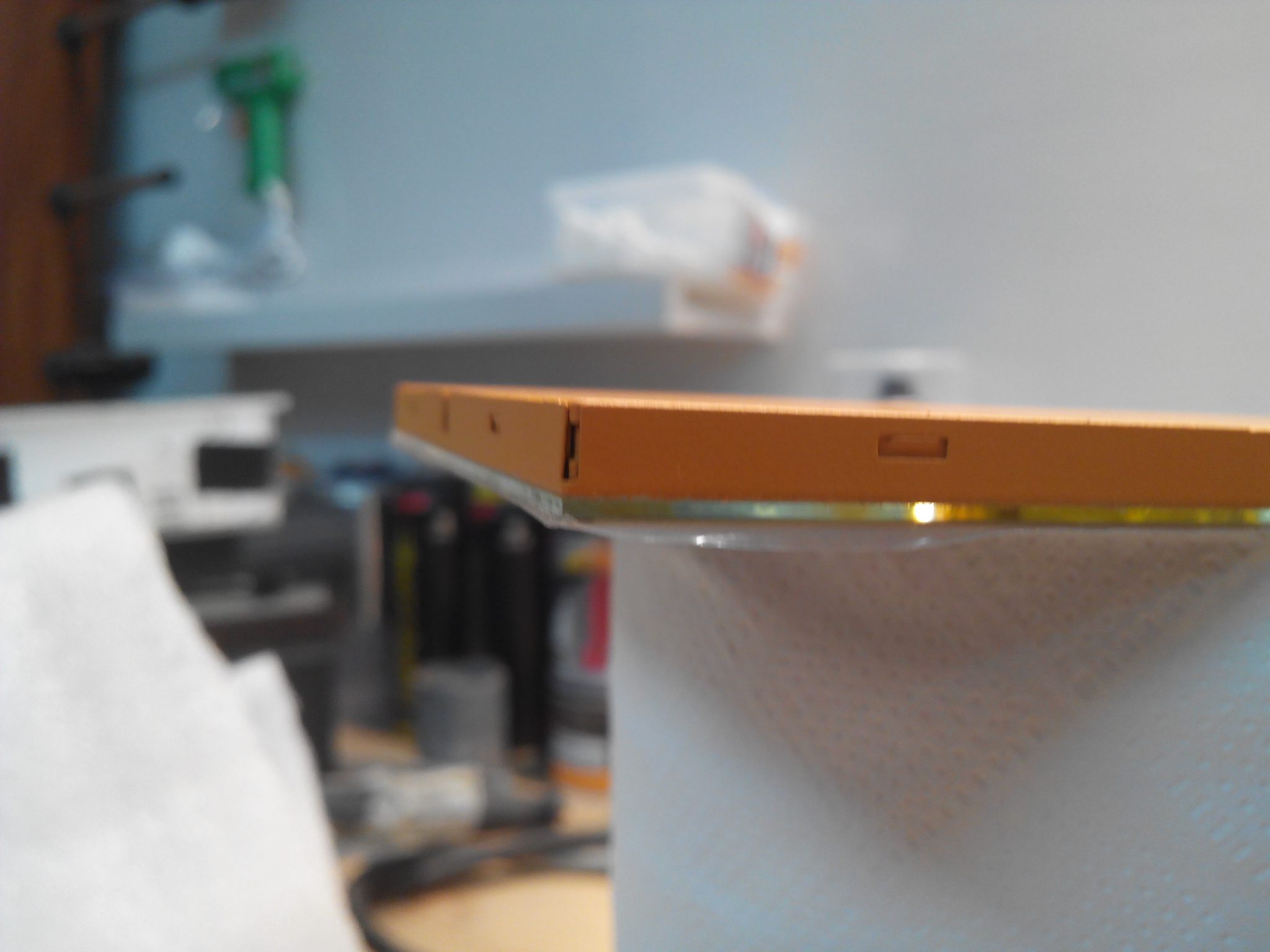

                  La tapa de la caja inferior puesta y encajada

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_115124.jpg
Visitas:	1
Size:	923,3 KB
ID:	197498 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_120124.jpg
Visitas:	1
Size:	842,7 KB
ID:	197499 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_120133.jpg
Visitas:	1
Size:	616,9 KB
ID:	197500

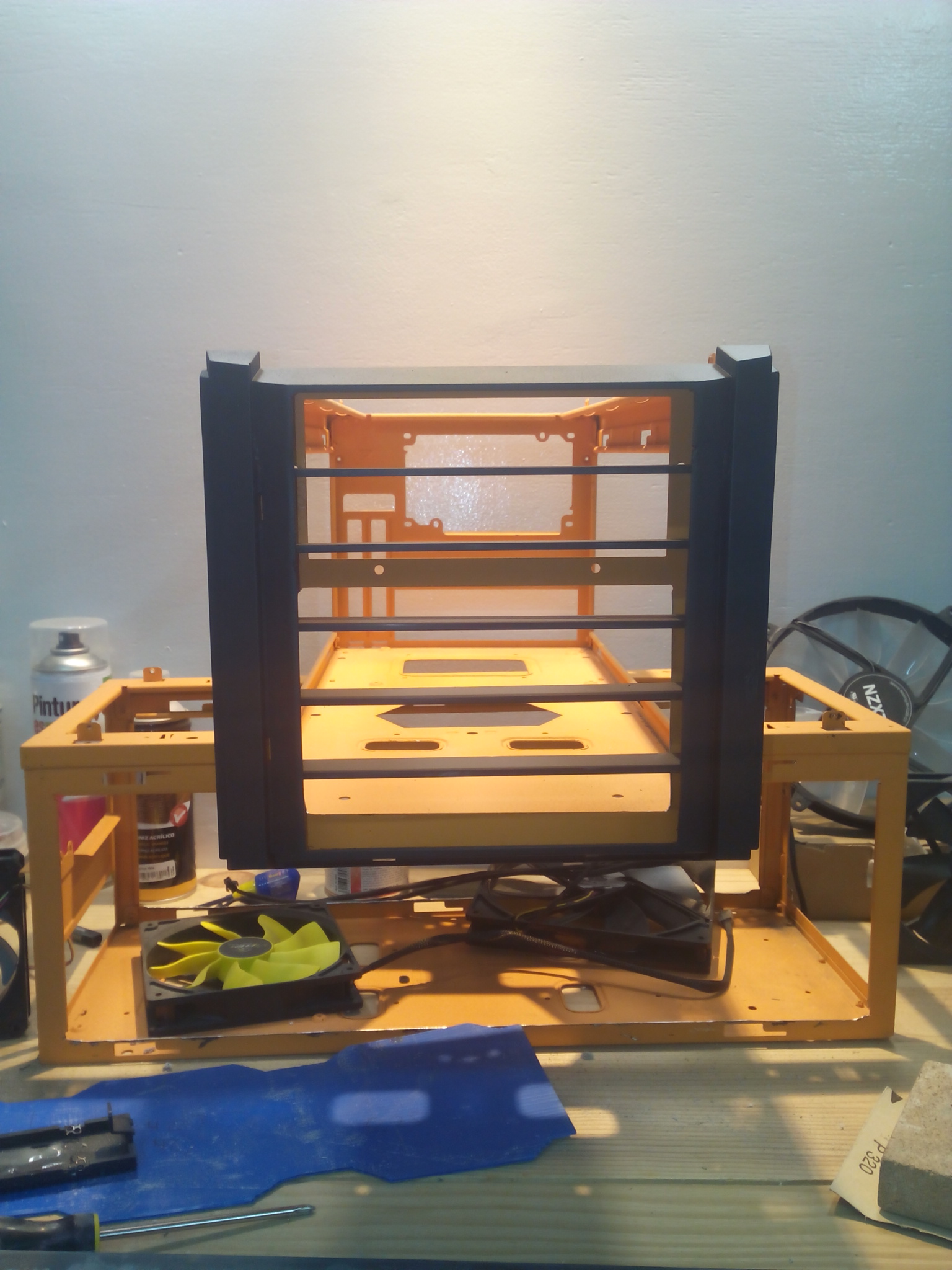

                  Aun queda trabajo de chapa y pintura. Eso si, encaja perfectamente.

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_143101.jpg
Visitas:	1
Size:	785,9 KB
ID:	197501 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150409_115146.jpg
Visitas:	1
Size:	1,60 MB
ID:	197505

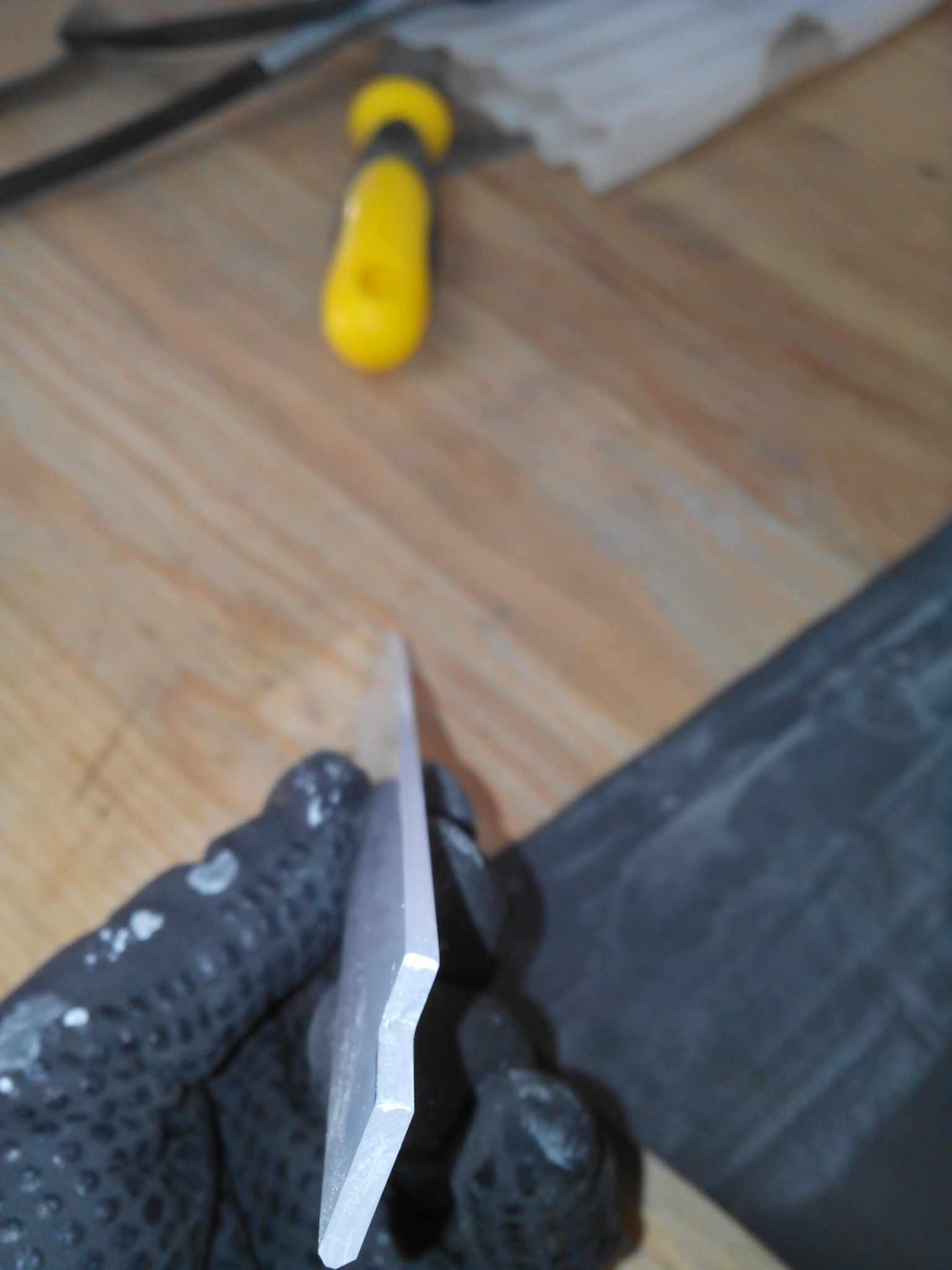

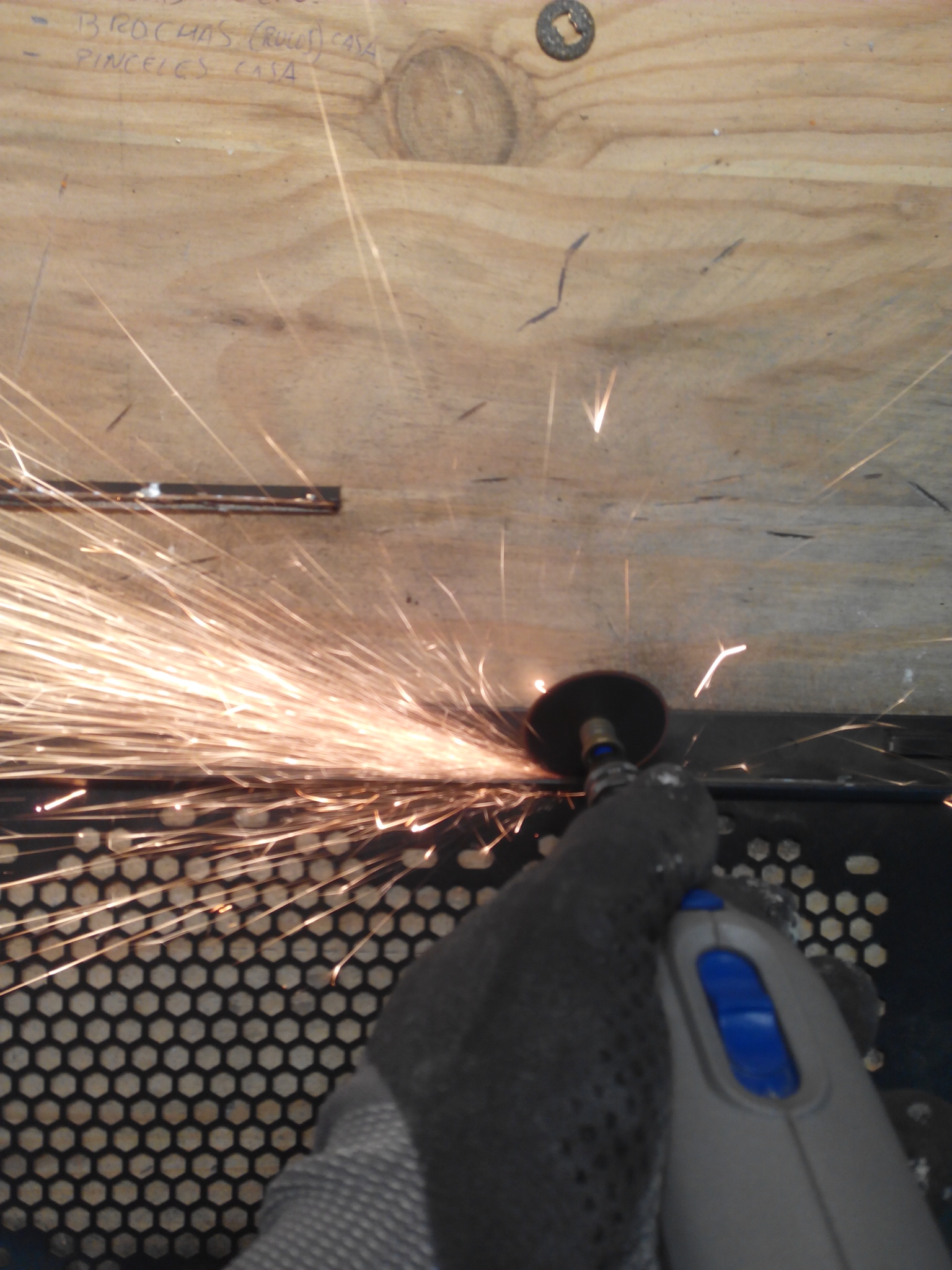

                  Jugando con la Dremel jajaja


                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150403_124905.jpg
Visitas:	5
Size:	1.009,3 KB
ID:	197526 Un trabajito de mientras, que me dañó seriamente la vista, un disipador intel.......sin comentarios.

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_094740.jpg
Visitas:	1
Size:	623,9 KB
ID:	197502 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_094744.jpg
Visitas:	1
Size:	630,7 KB
ID:	197503 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_104002.jpg
Visitas:	1
Size:	555,3 KB
ID:	197506

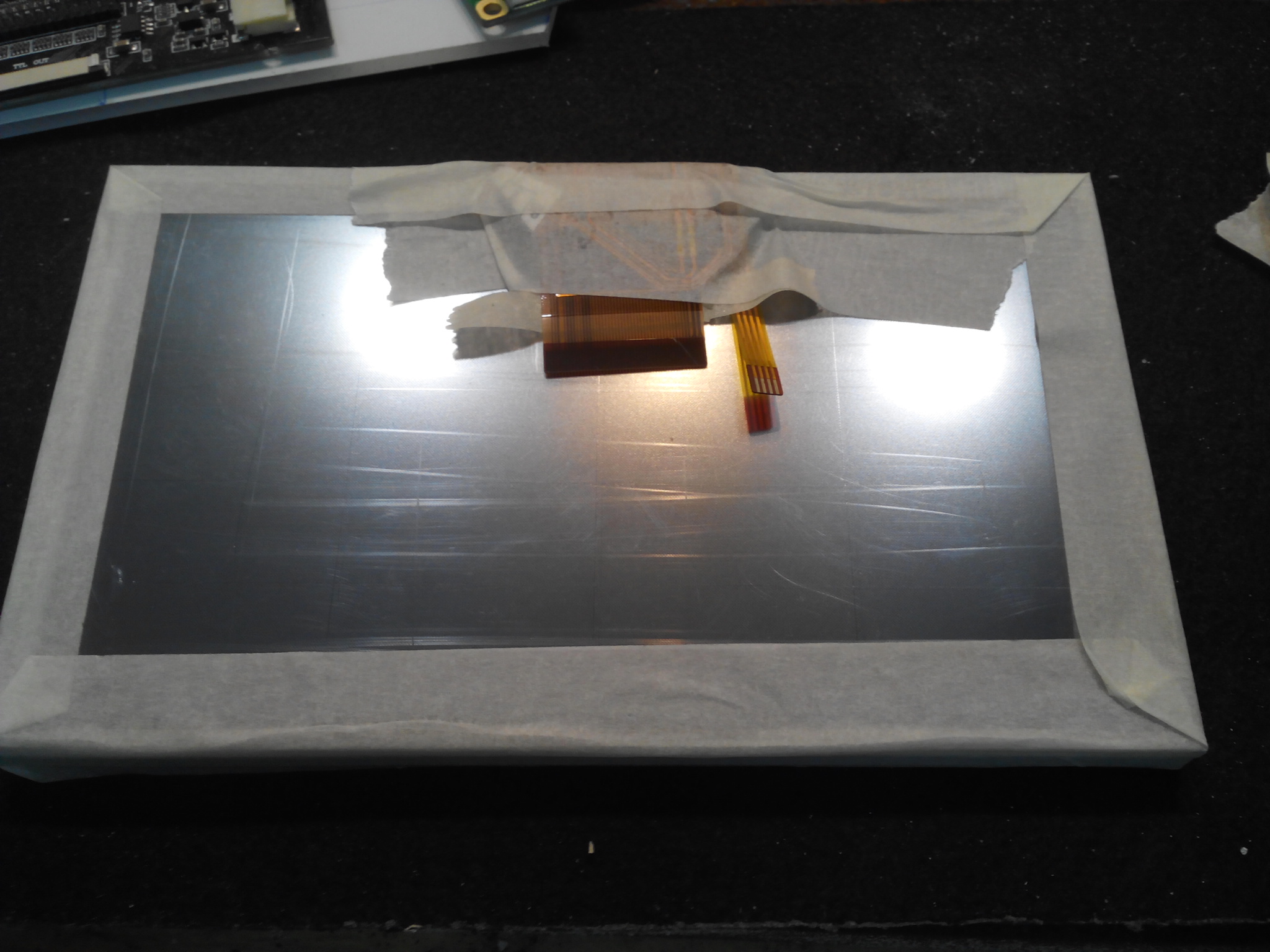

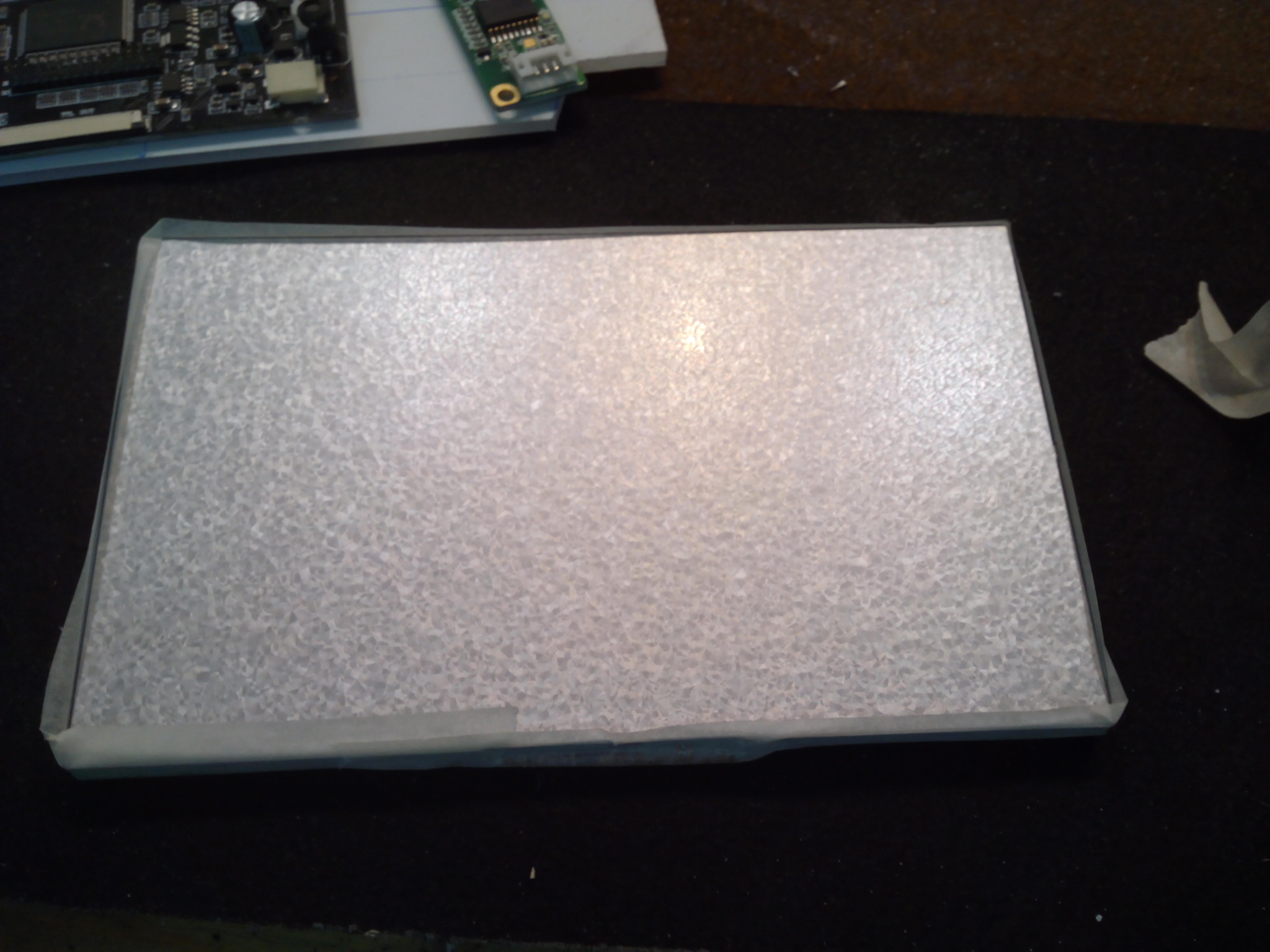

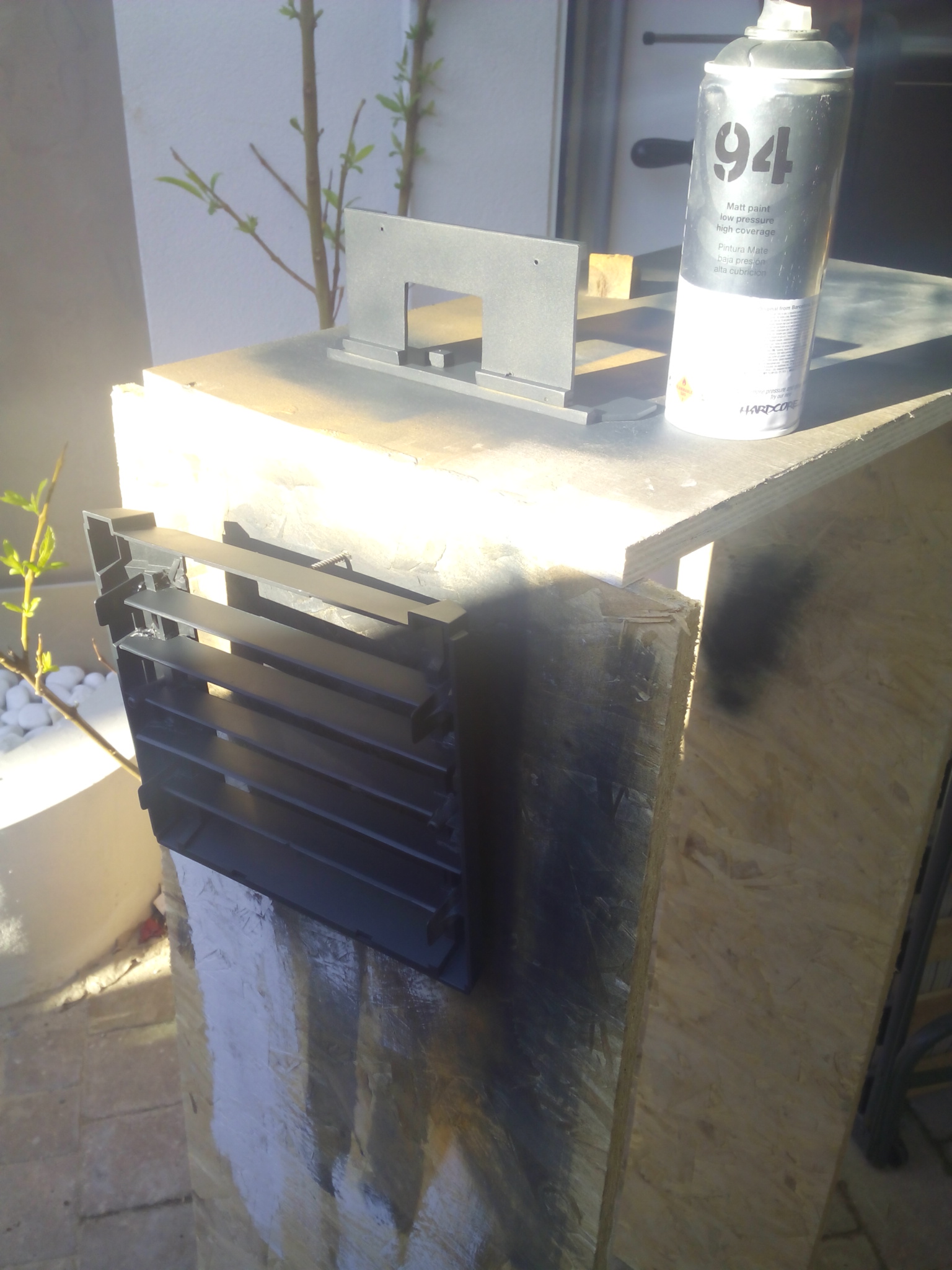

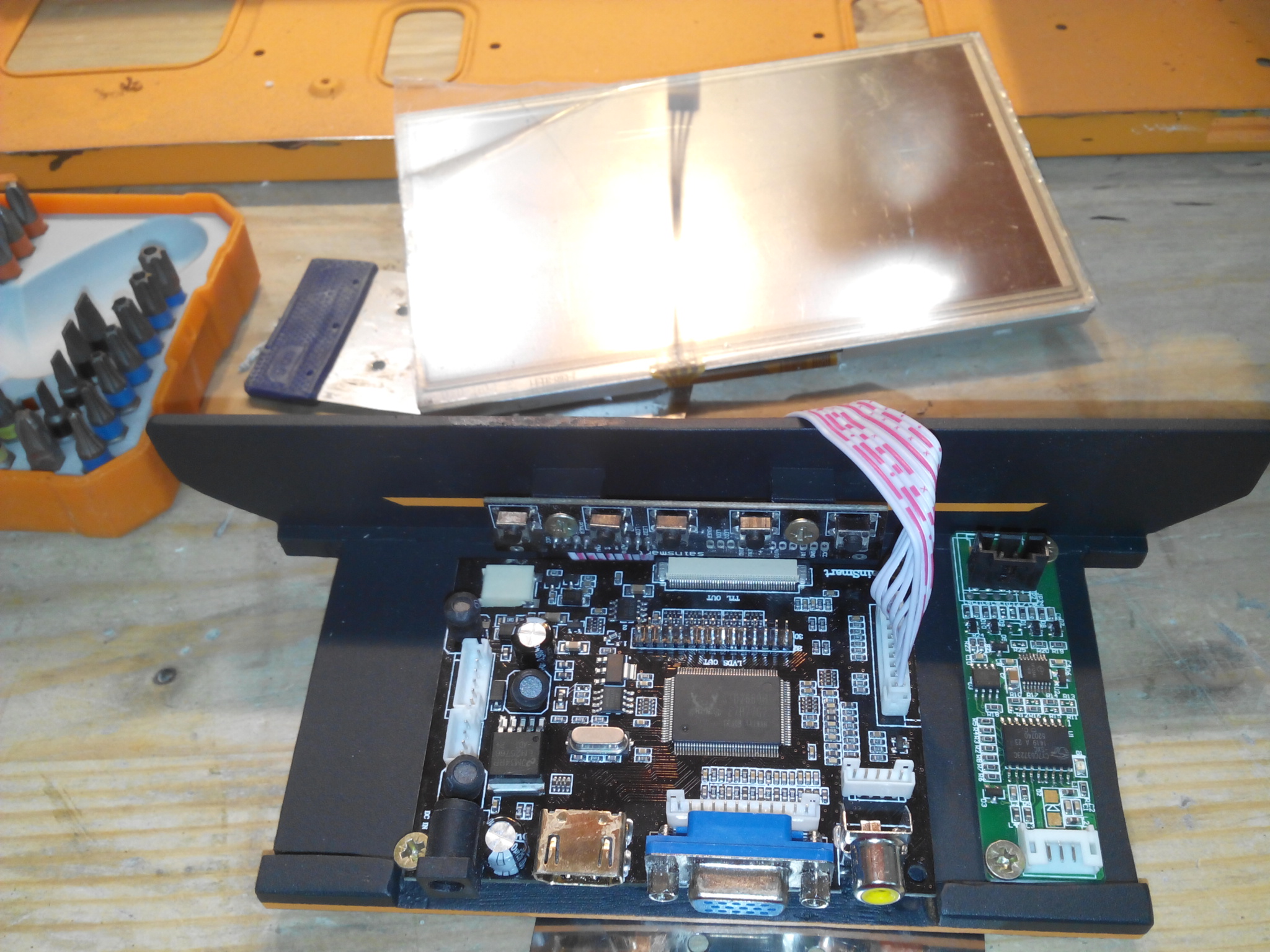

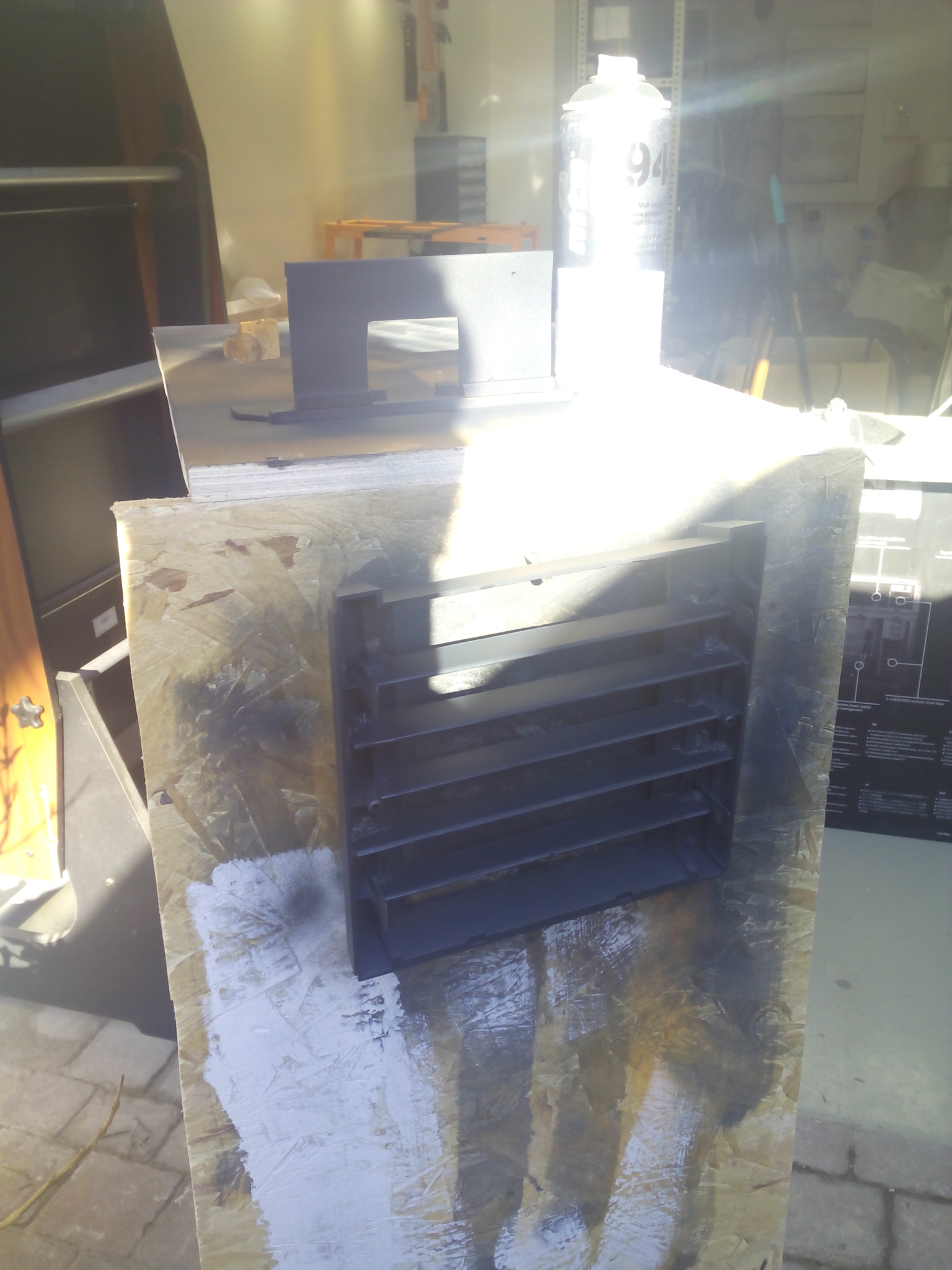

                  Pasando la pantalla tactil por un poco de pintura.

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_104015.jpg
Visitas:	1
Size:	595,2 KB
ID:	197507 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_100517.jpg
Visitas:	1
Size:	874,3 KB
ID:	197508

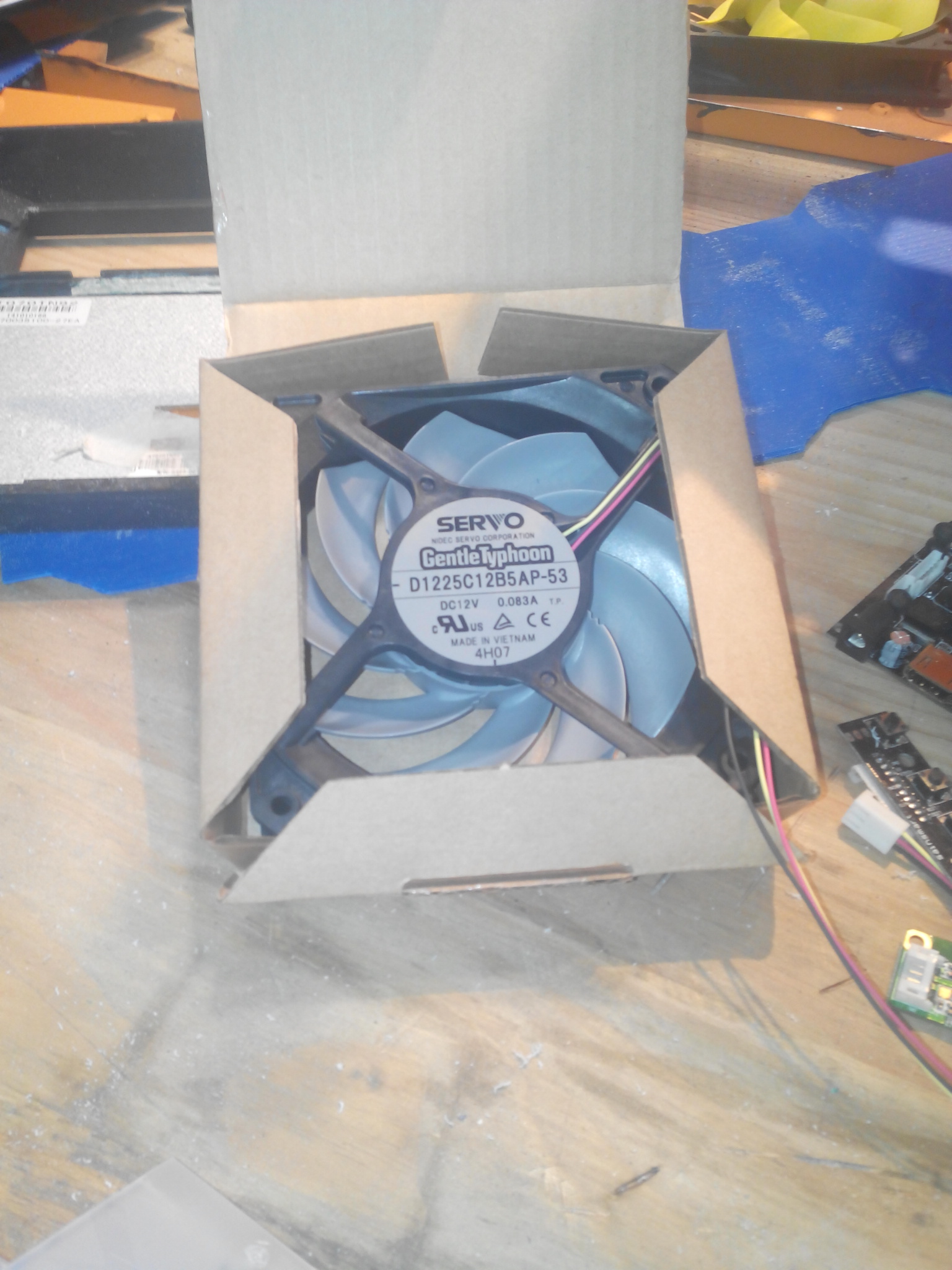

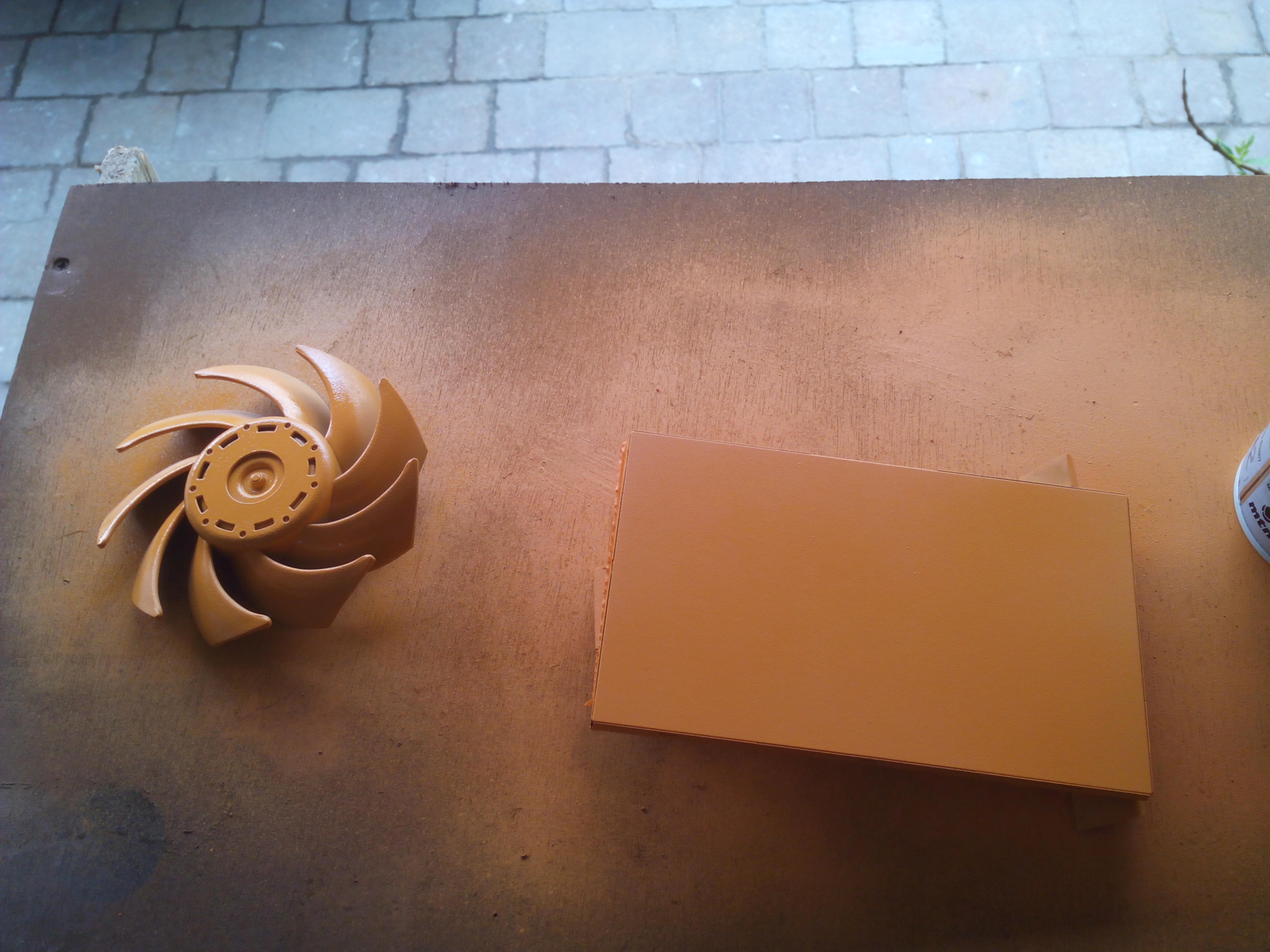

                  Y de mientras uno de los Nidec

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_094142.jpg
Visitas:	1
Size:	970,8 KB
ID:	197504 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_103928.jpg
Visitas:	1
Size:	993,0 KB
ID:	197509 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_094101.jpg
Visitas:	1
Size:	623,0 KB
ID:	197511

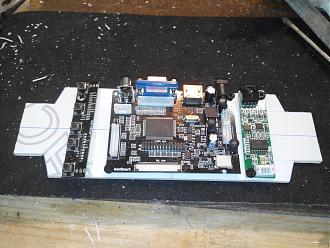

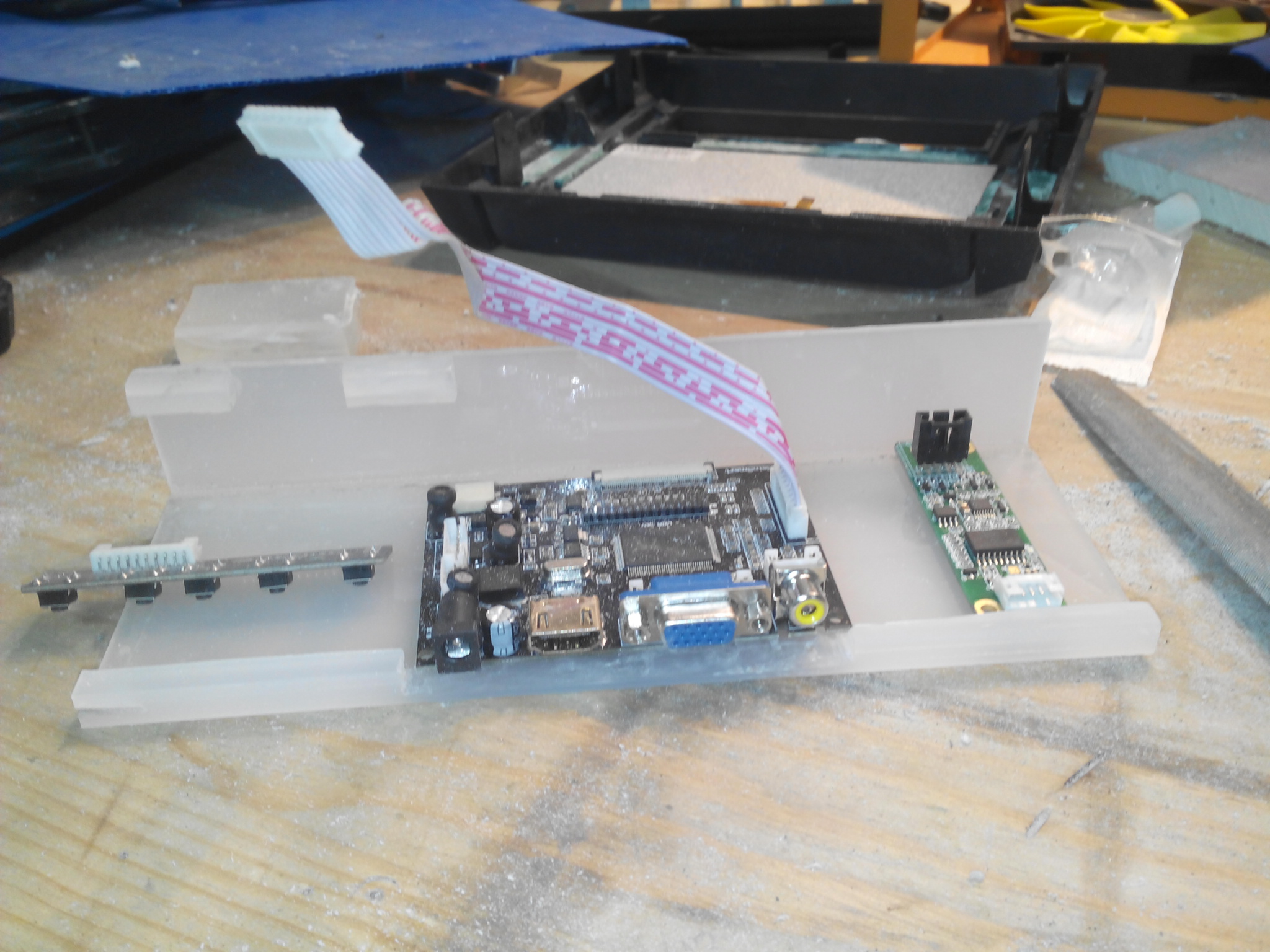

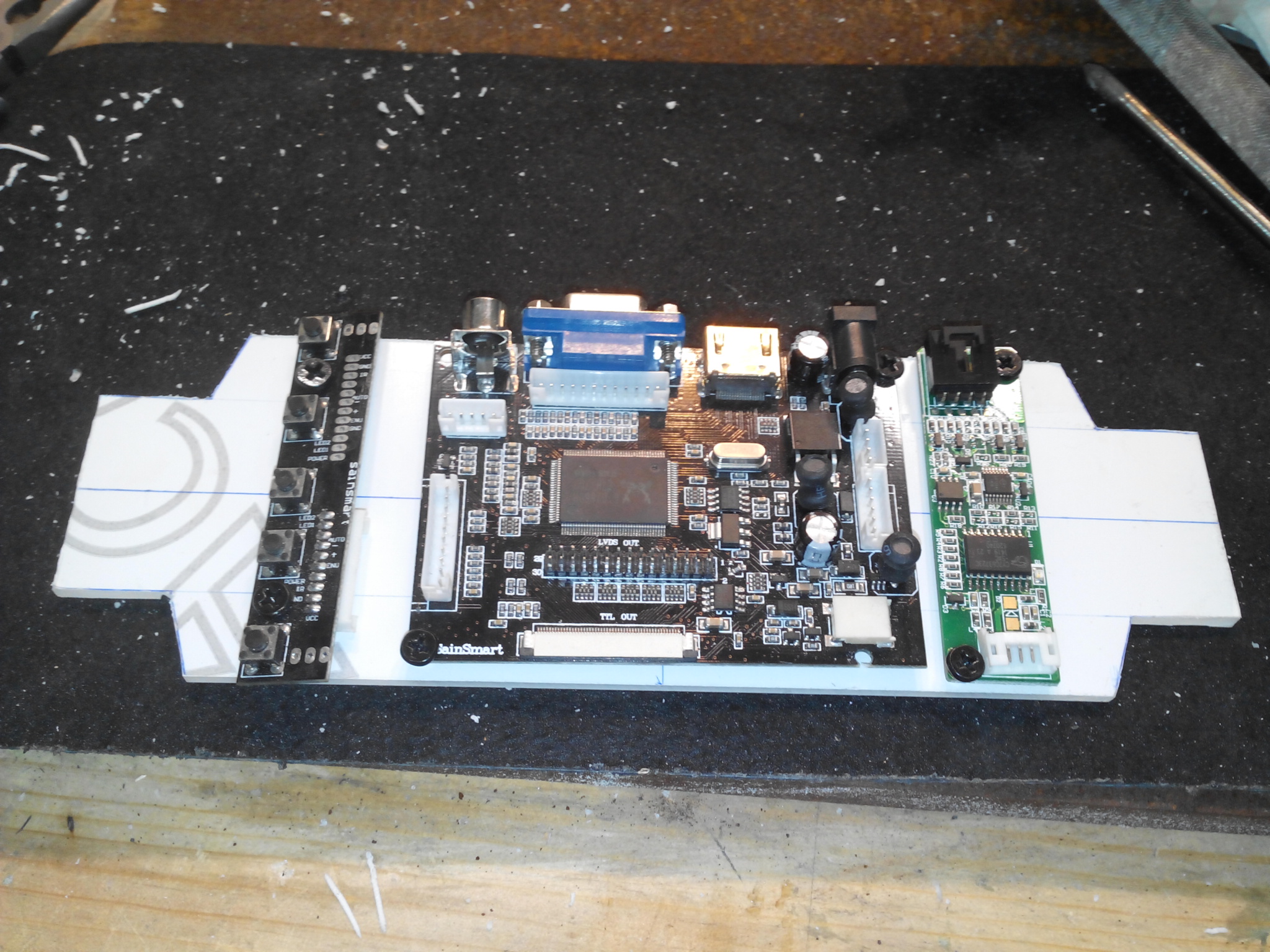

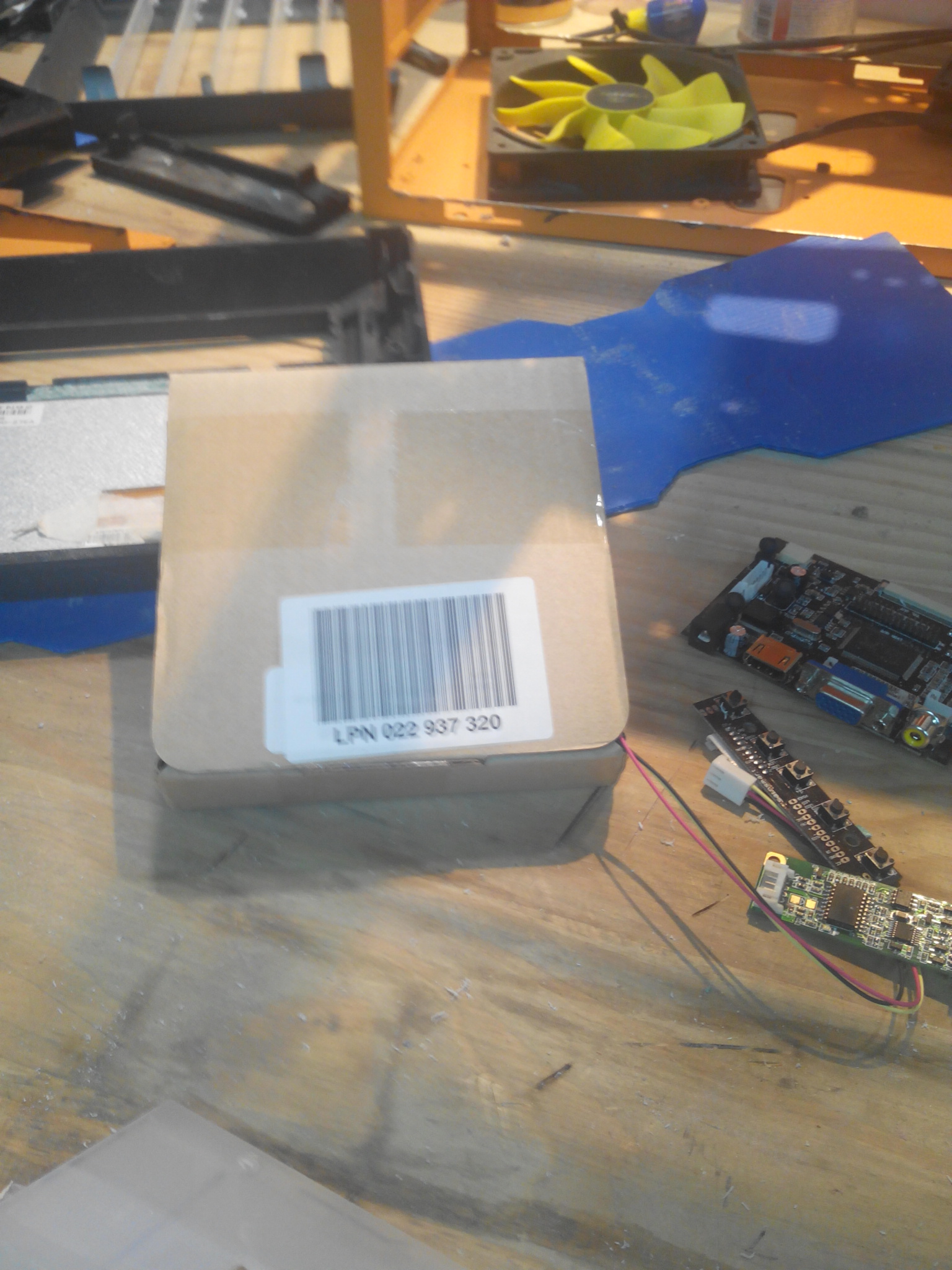

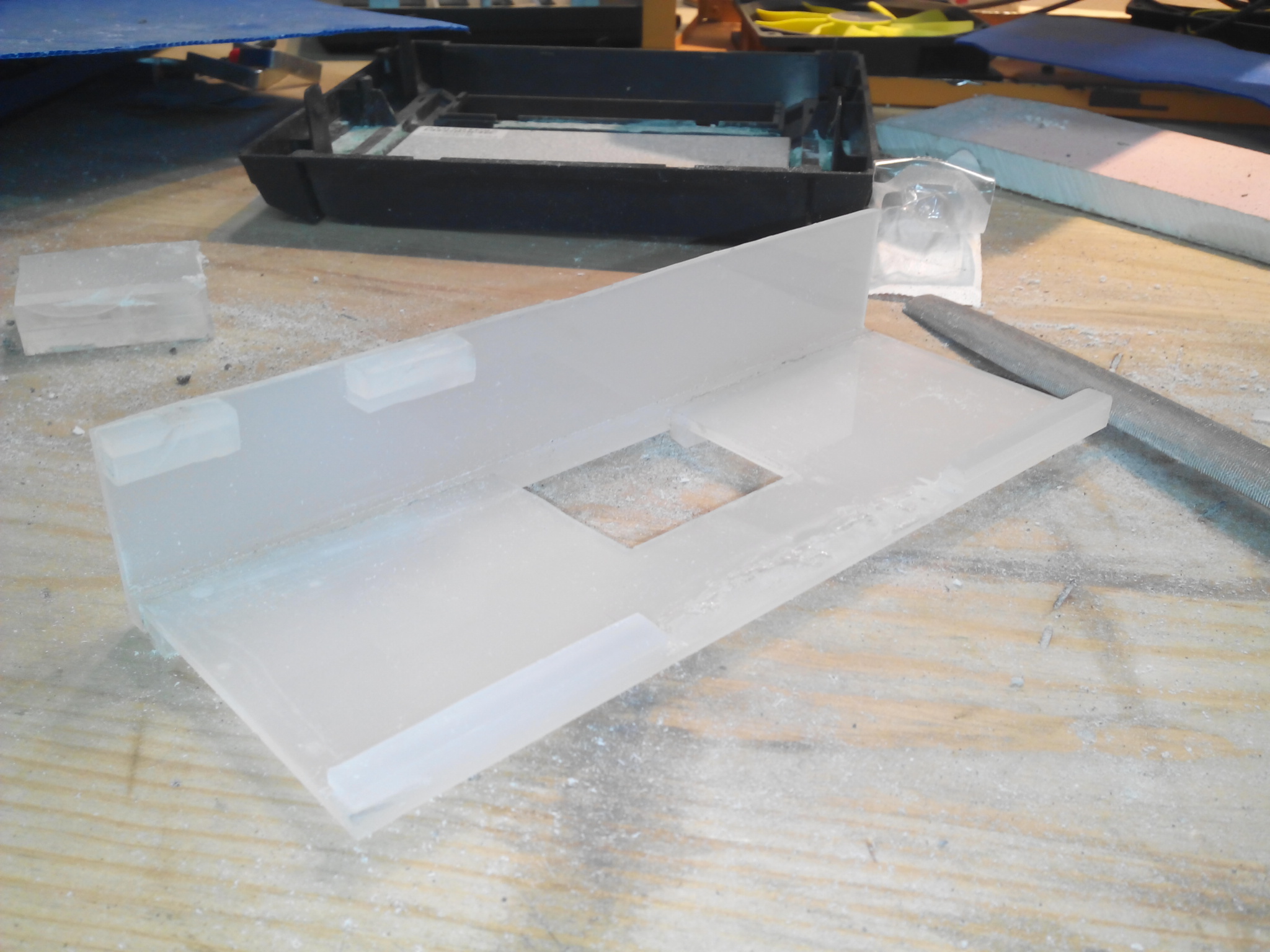

                  Nuevo soporte para la electronica de la pantalla tactil, he prescindido del otro porque al final pondré los discos y Aquacomputer en la caja superior y la otra disposición me comía espacio.

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_125505.jpg
Visitas:	1
Size:	708,9 KB
ID:	197512 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_125333.jpg
Visitas:	1
Size:	886,2 KB
ID:	197513 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150425_125740.jpg
Visitas:	1
Size:	894,9 KB
ID:	197514

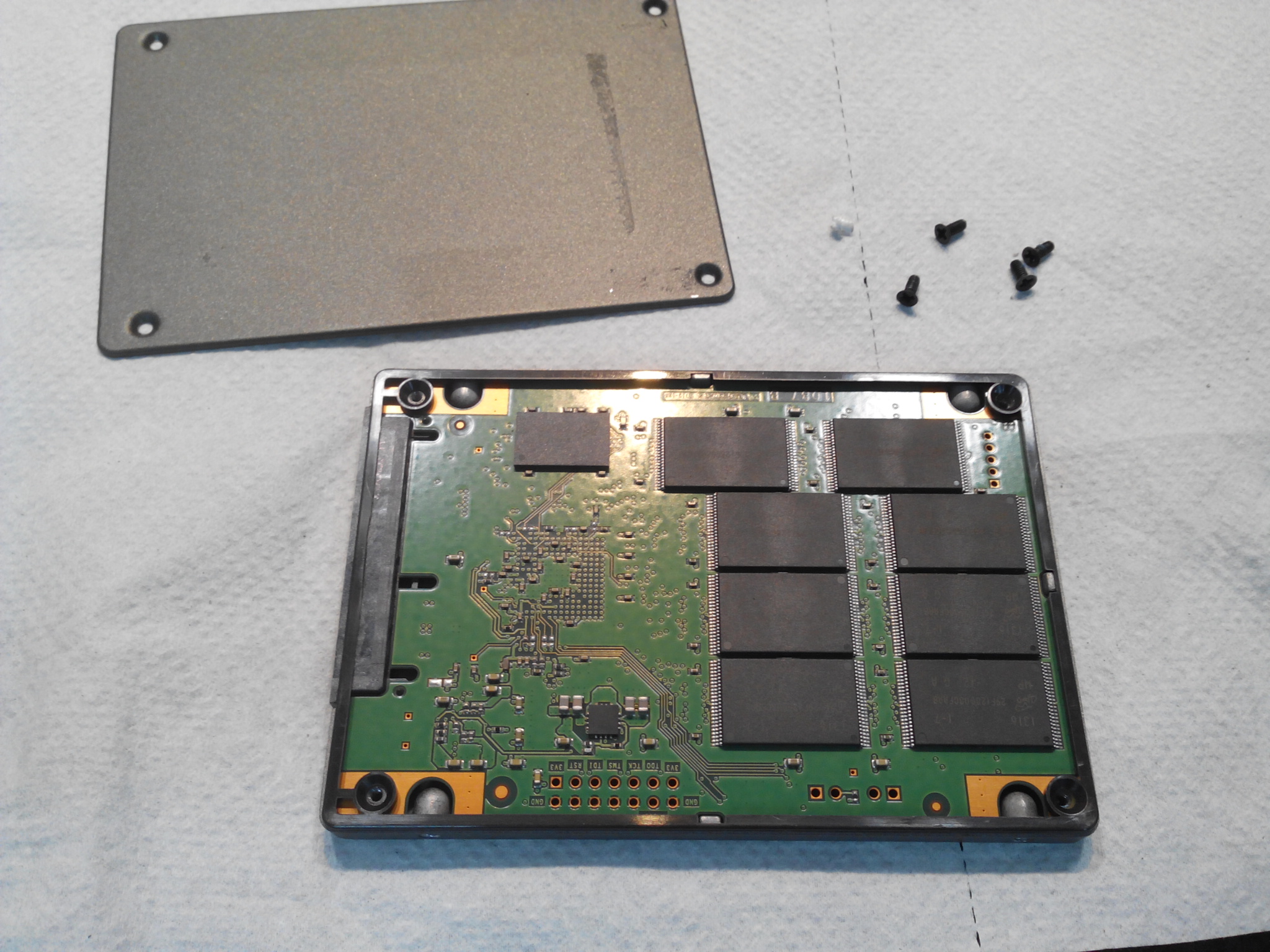

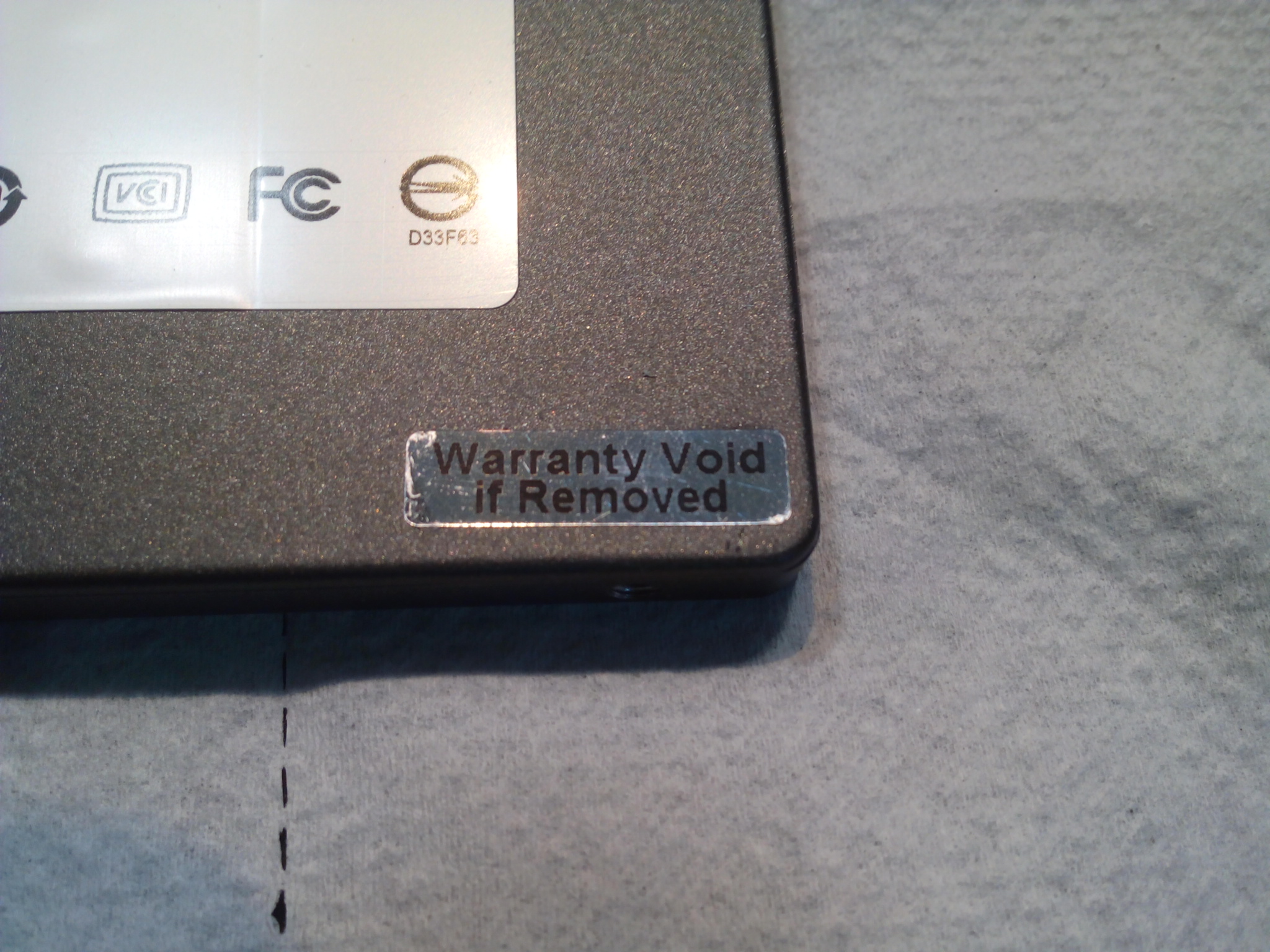

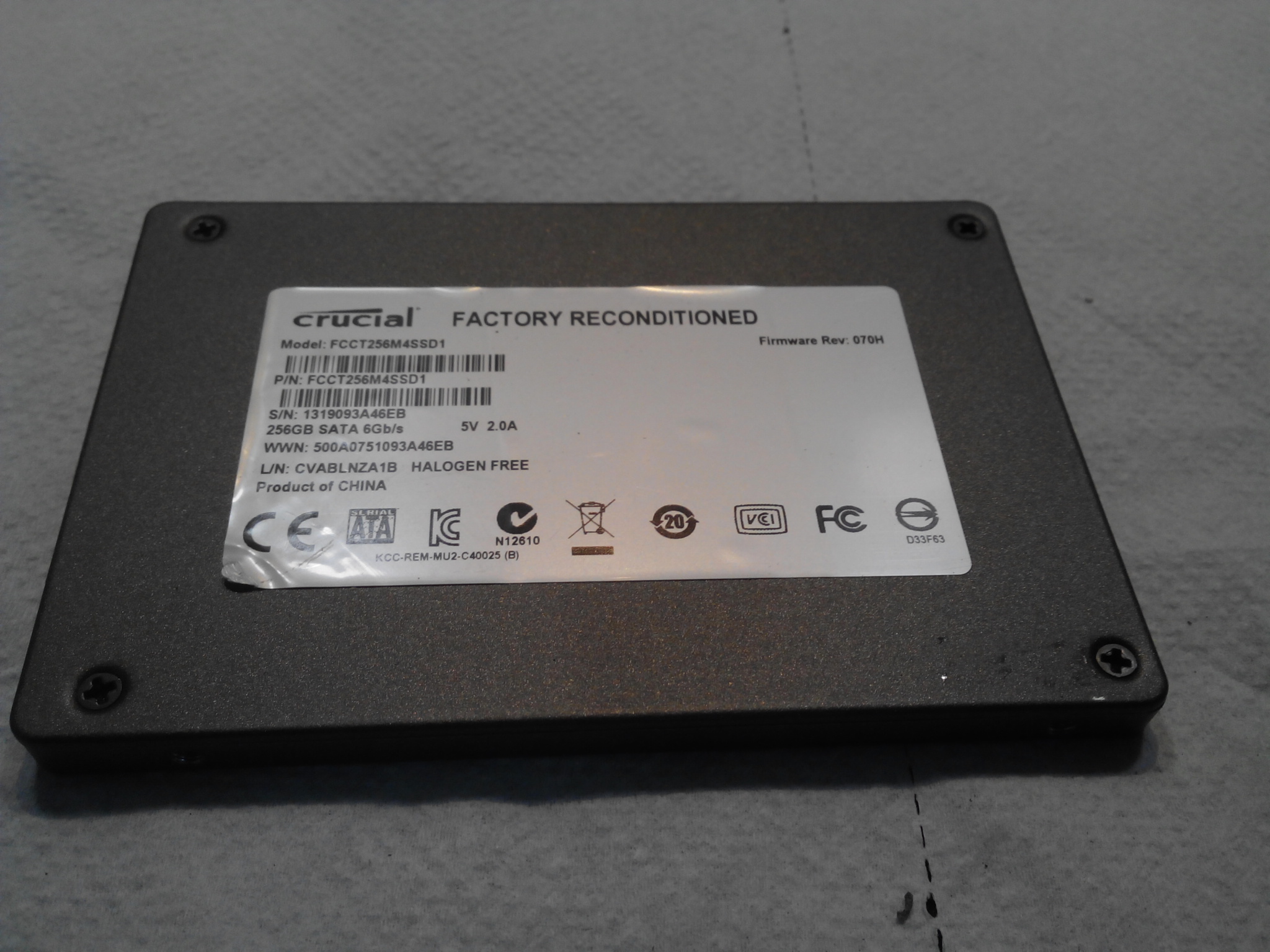

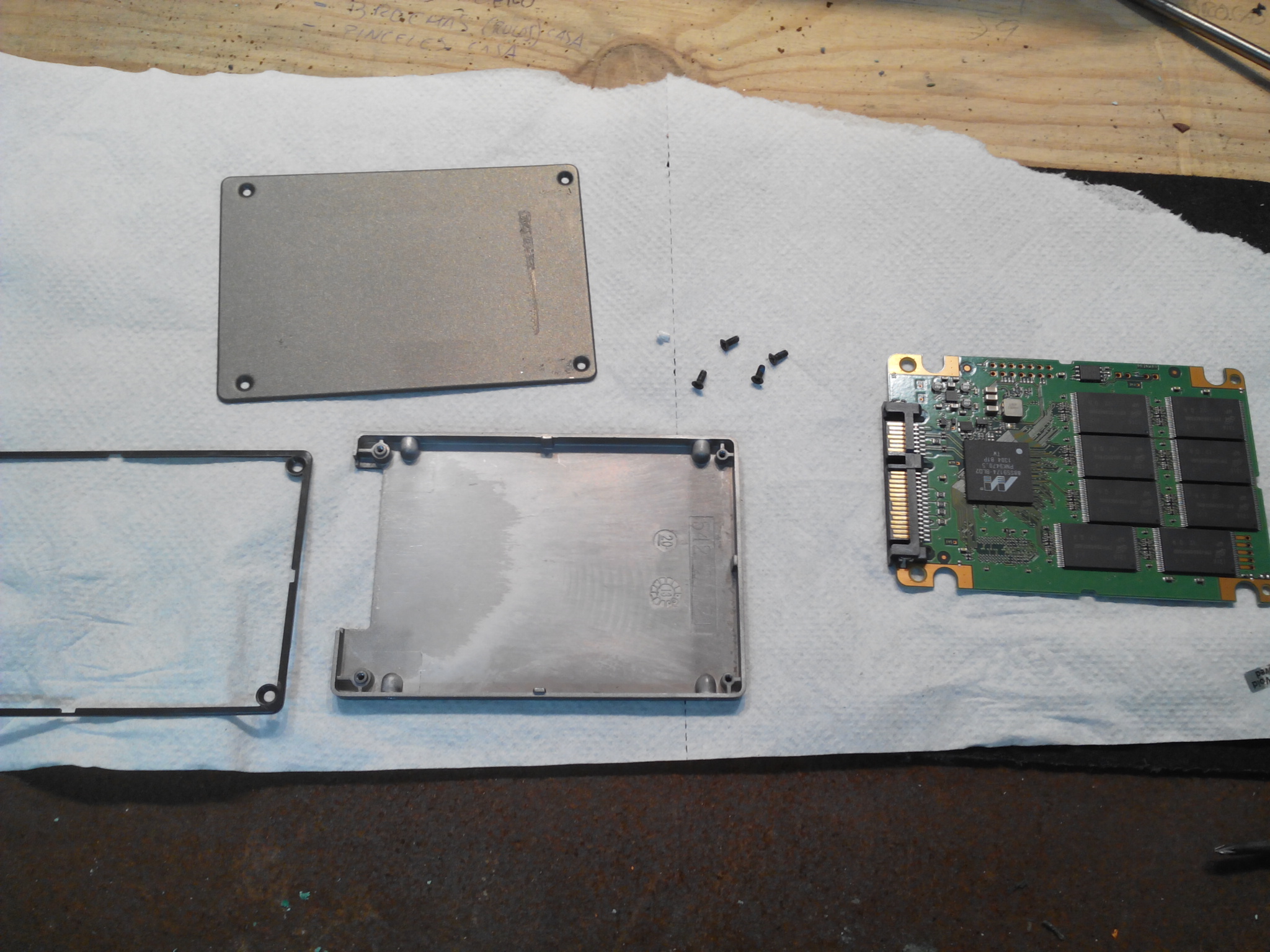

                  Alergia a los precintos de garantía. Quería cotillear por dentro, aun así, iba a pintar los SSD, asi que iba a perder la garantía de todas formas. Peybol te agradezco el chivatazo de estos SSD (que nadie piense mal, fue el post que el puso avisando de esta oferta).

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_081335.jpg
Visitas:	3
Size:	921,0 KB
ID:	197527 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_081257.jpg
Visitas:	1
Size:	854,8 KB
ID:	197518 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_081327.jpg
Visitas:	1
Size:	876,0 KB
ID:	197519 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_081248.jpg
Visitas:	1
Size:	907,3 KB
ID:	197520

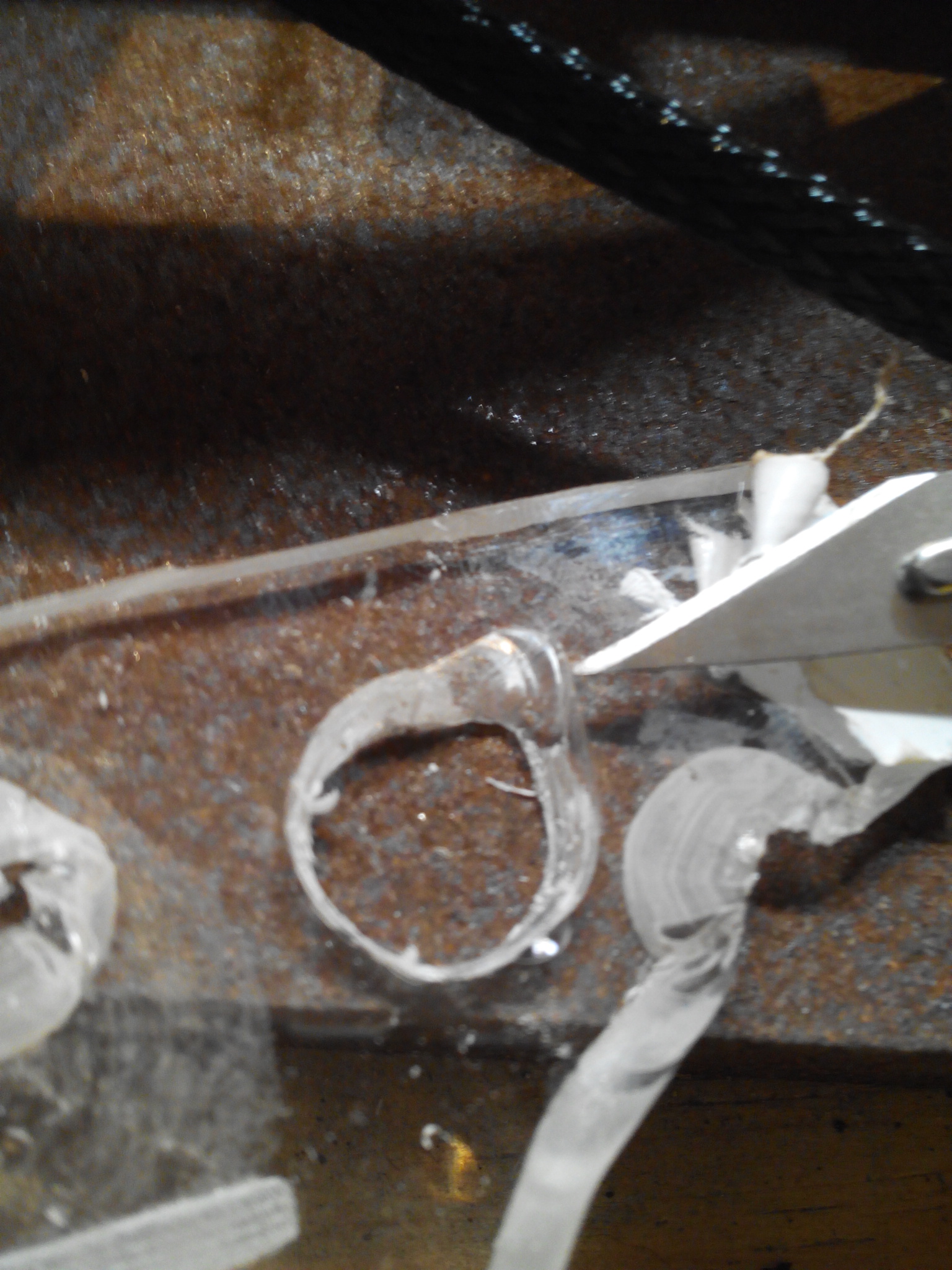

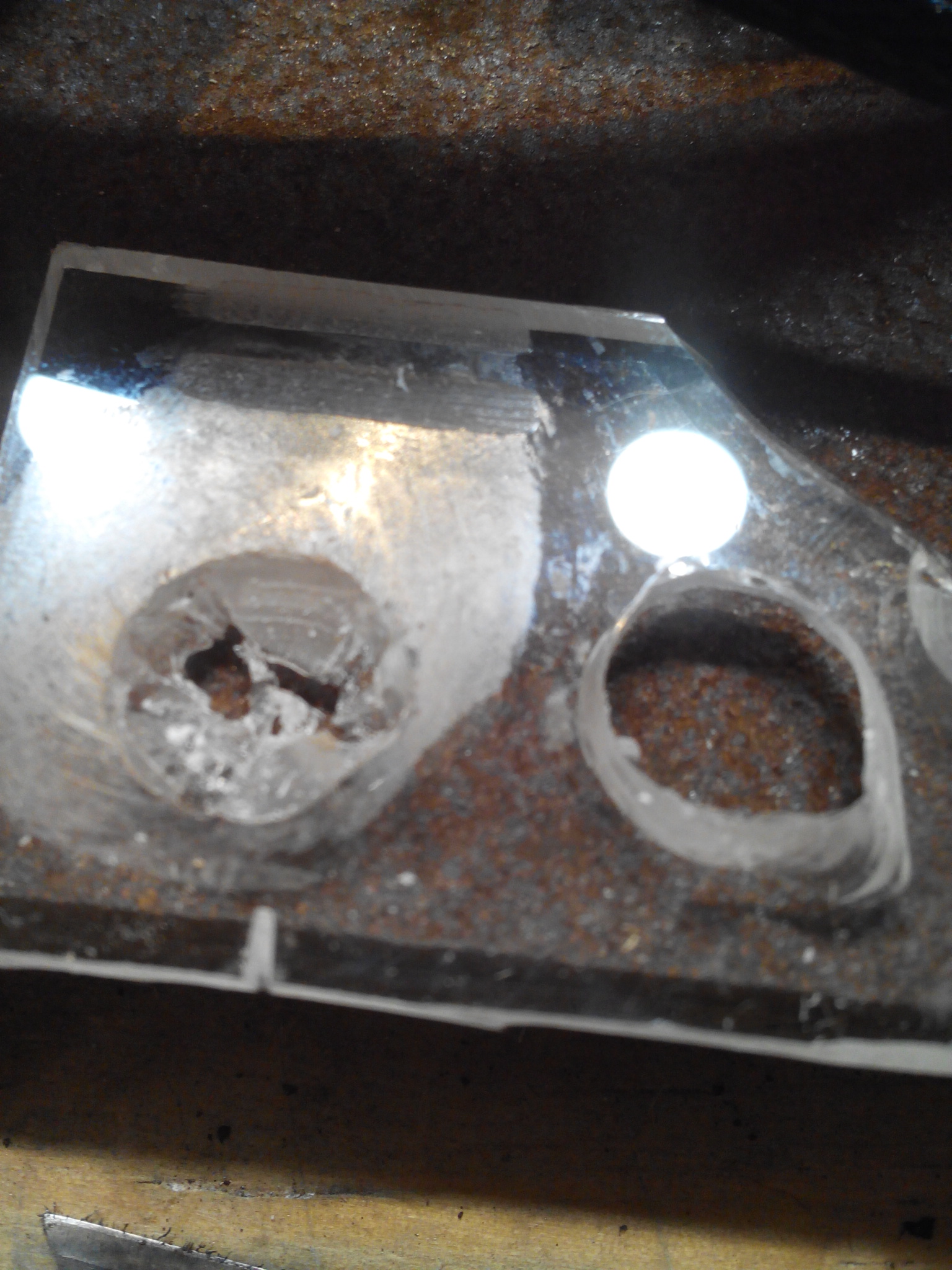

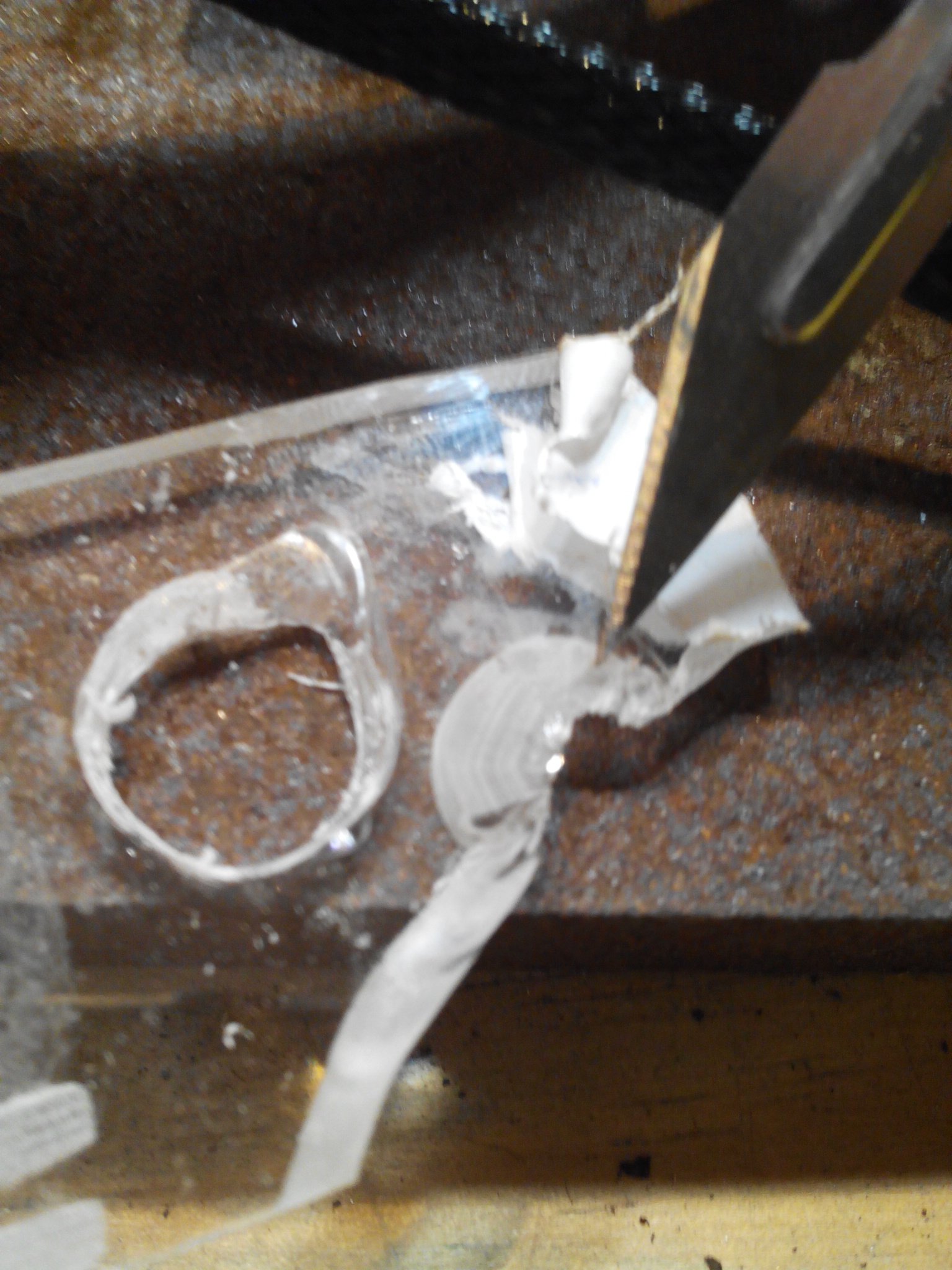

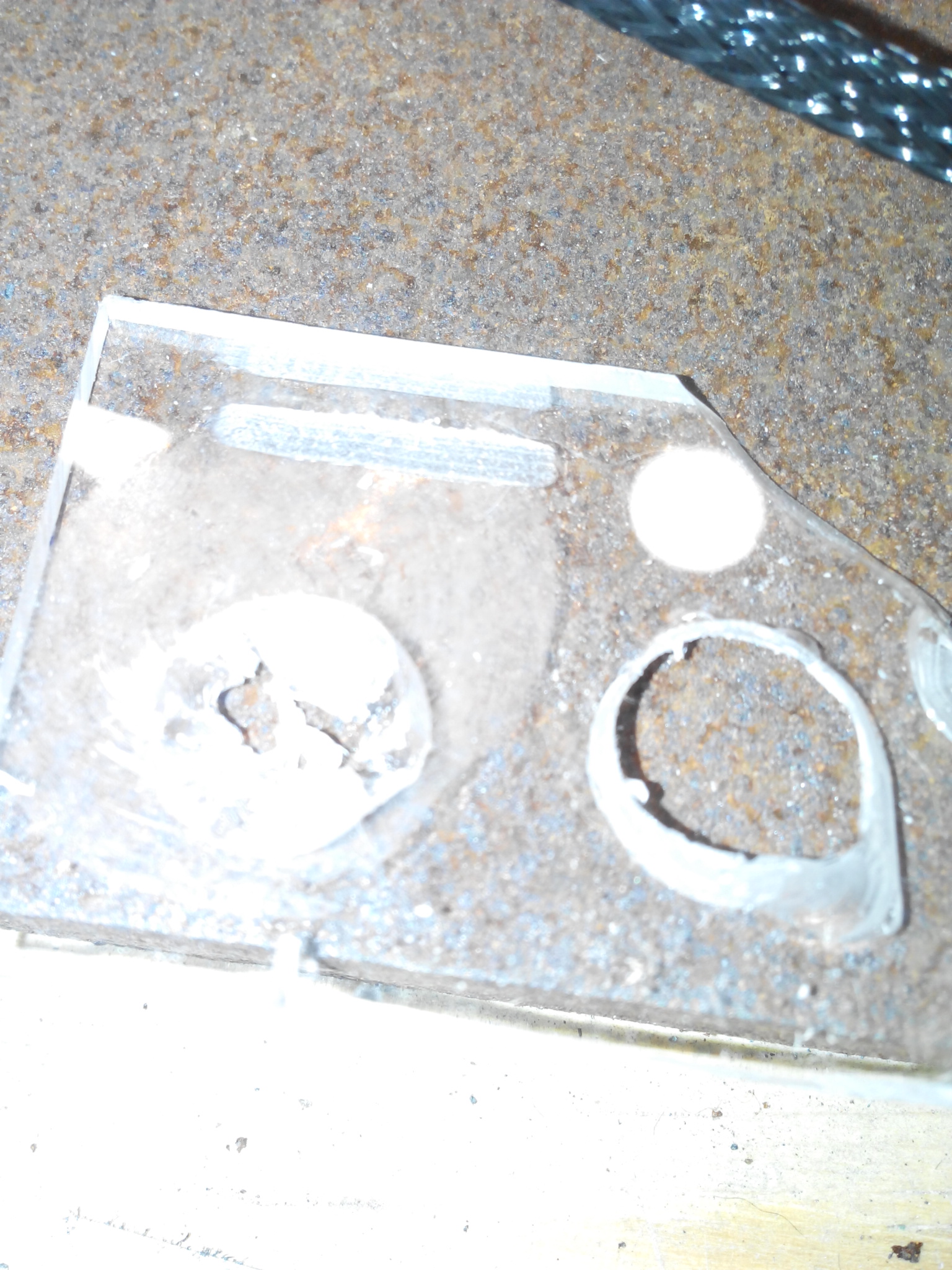

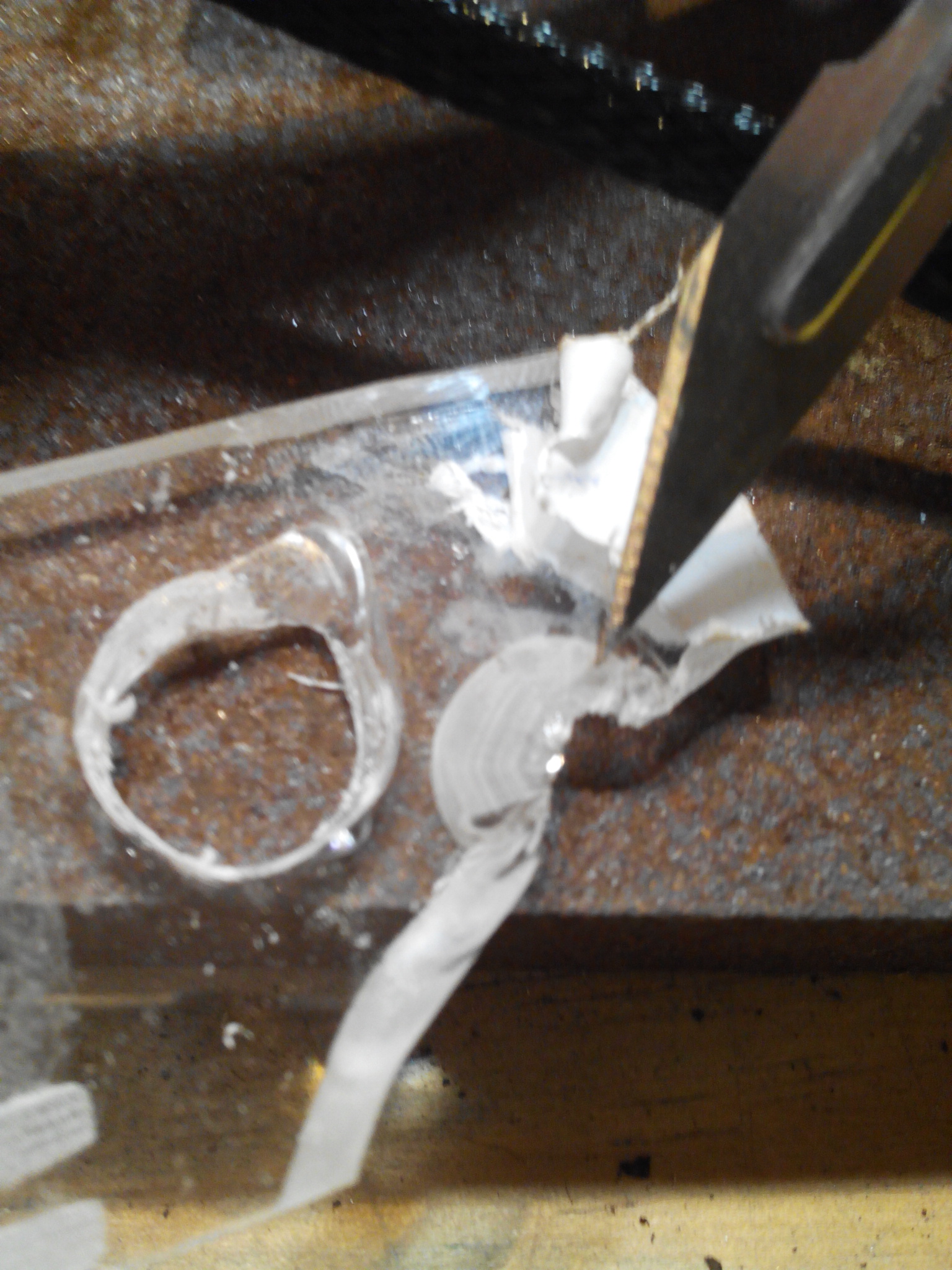

                  Prueba de taladrar los agujeros en el acrilico para los accesorios.
                  Aviso a los novatos (como yo): Para tuercas de 1/4 se necesita una broca de 11.8 mm que se puede encontrar en eBay o Amazon.co.uk
                  Otro aviso es: Las brocas han de ser para plastico, madera o de metal modificadas (en casa), las brocas de metal, como se ven en las fotos dejan muescas en el acrilico, arruinandote la pieza que tengas preparada, mejor hacer pruebas con algun retal como he hecho yo.

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_081435.jpg
Visitas:	1
Size:	975,2 KB
ID:	197522 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_081427.jpg
Visitas:	1
Size:	970,4 KB
ID:	197523

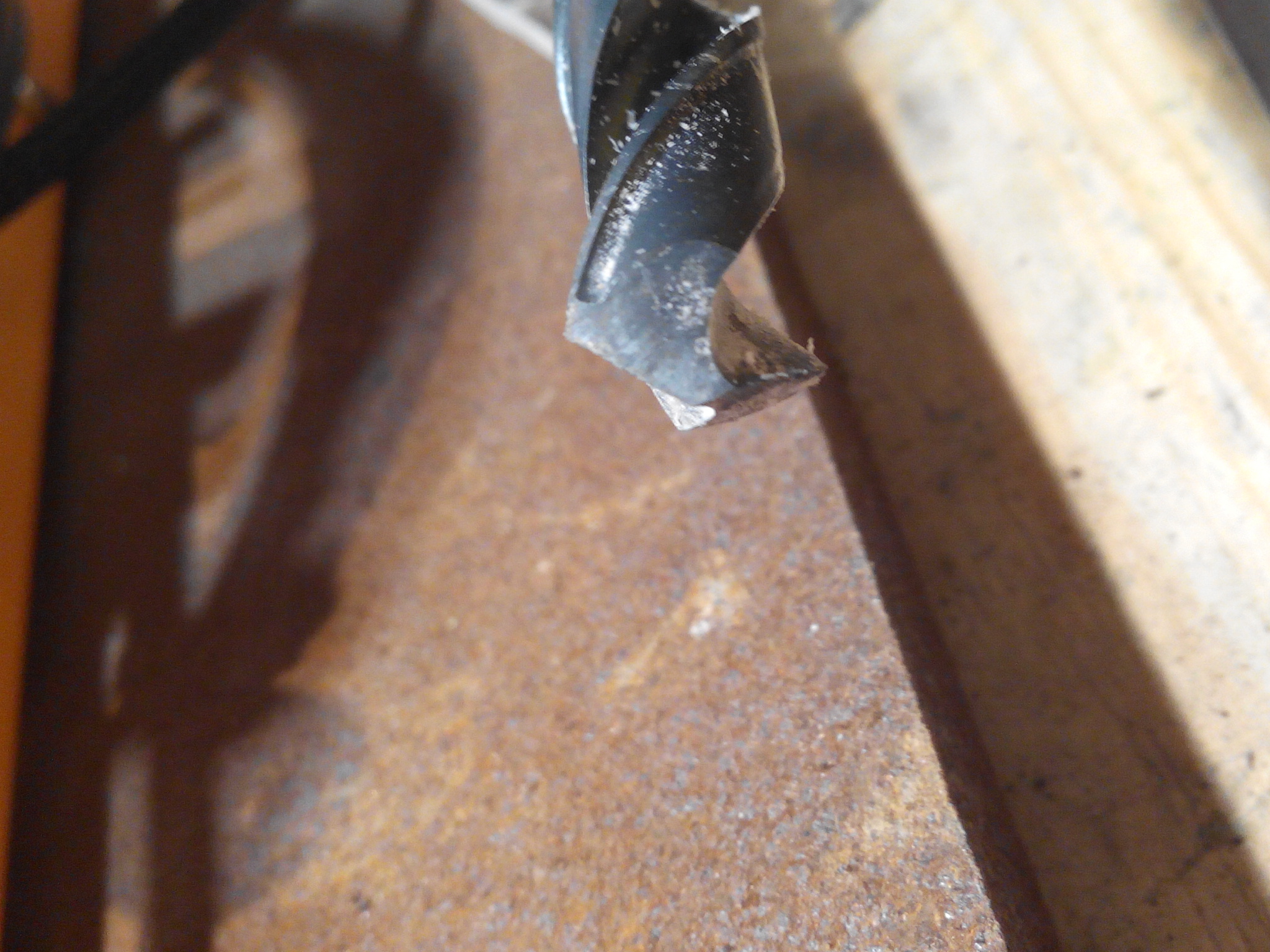

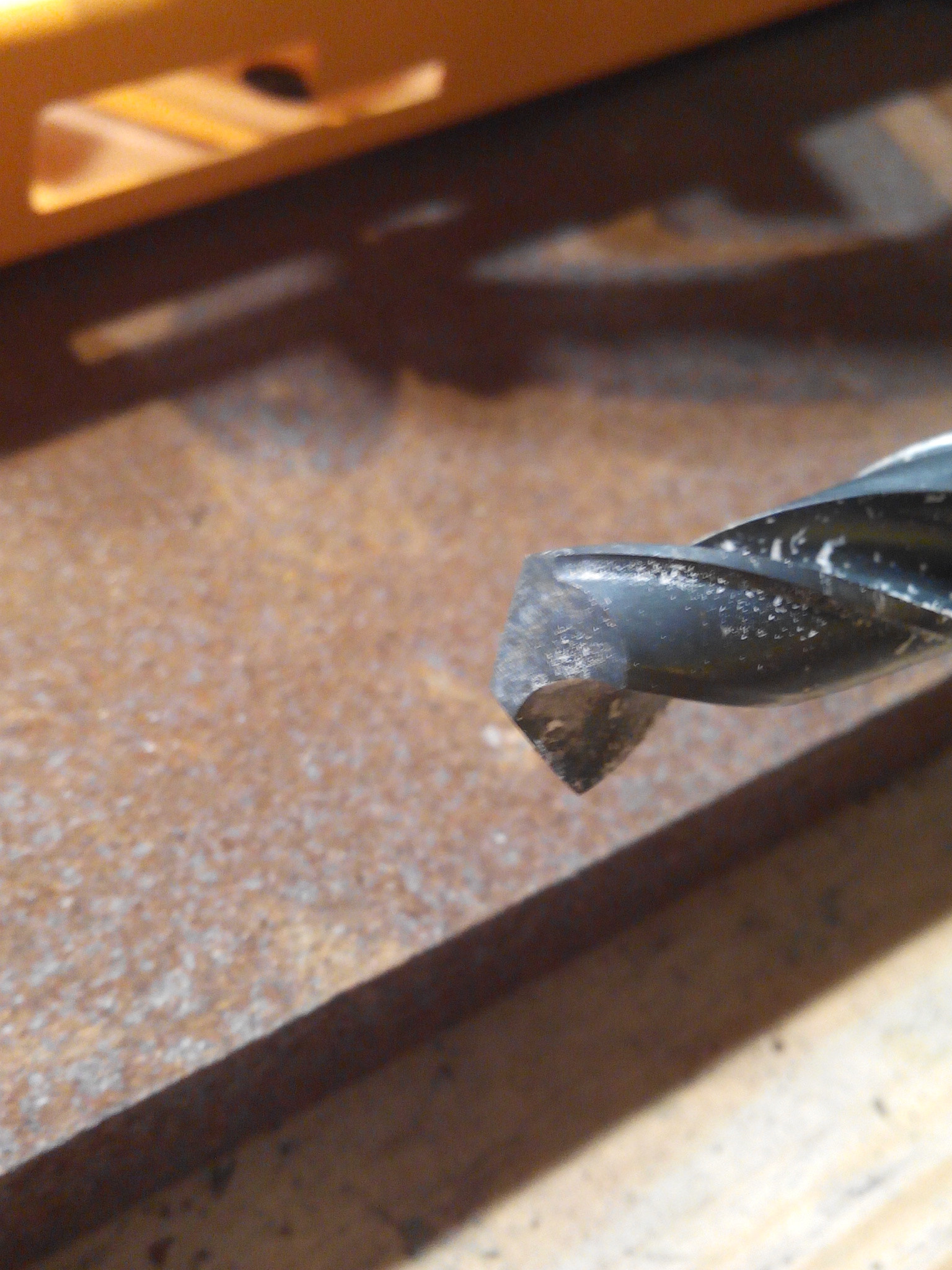

                  Esta es una broca de metal, no se aprecia, pero la parte que "ataca" el acrilico tiene que ser rebajada para que vaya desgastando el acrilico en vez de atacarlo. Cuando la modifique pondré el antes y el despues y a ver si realmente se nota.

                  Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_090353.jpg
Visitas:	1
Size:	865,0 KB
ID:	197521 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150510_090427.jpg
Visitas:	1
Size:	752,3 KB
ID:	197524

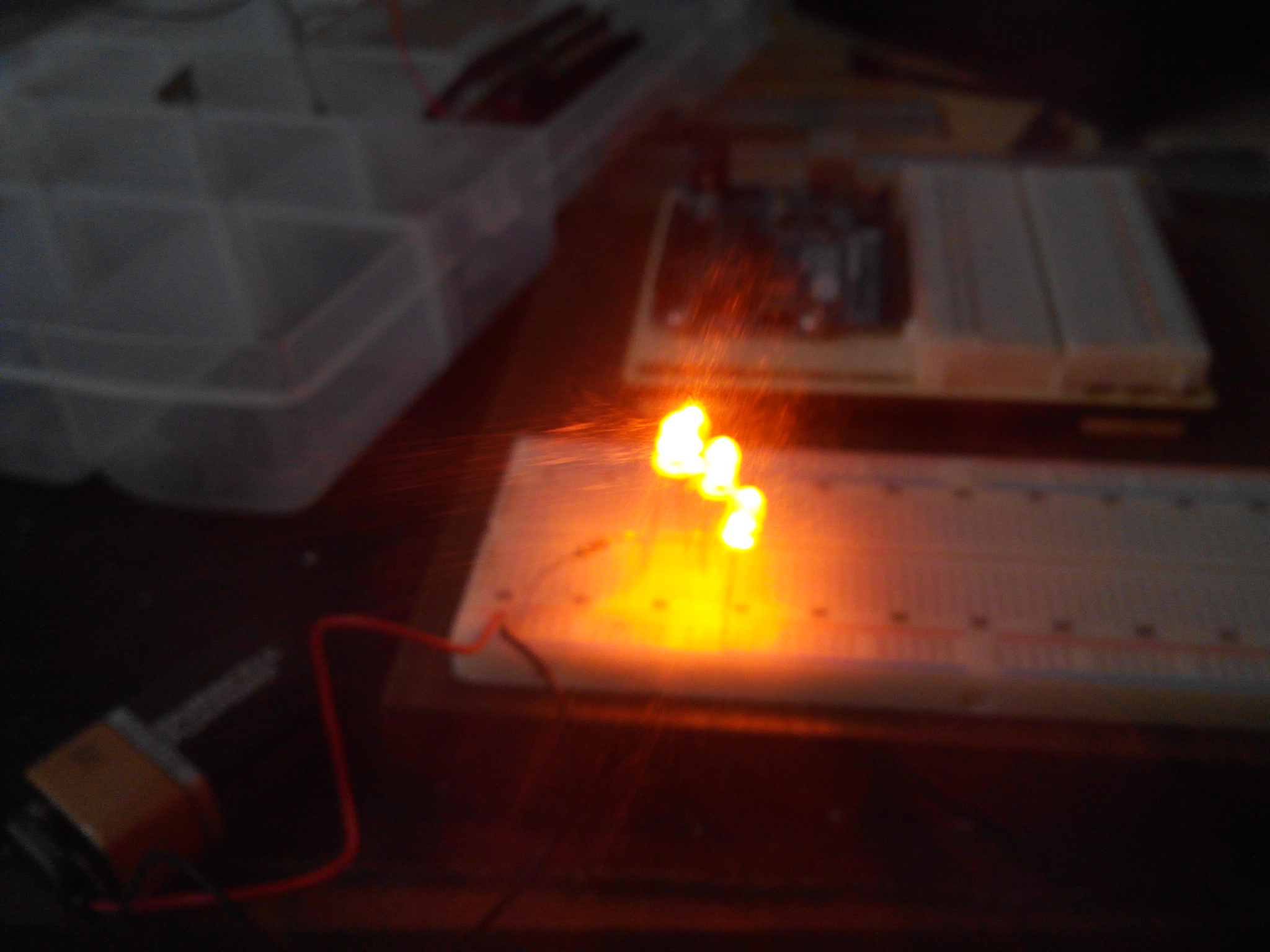

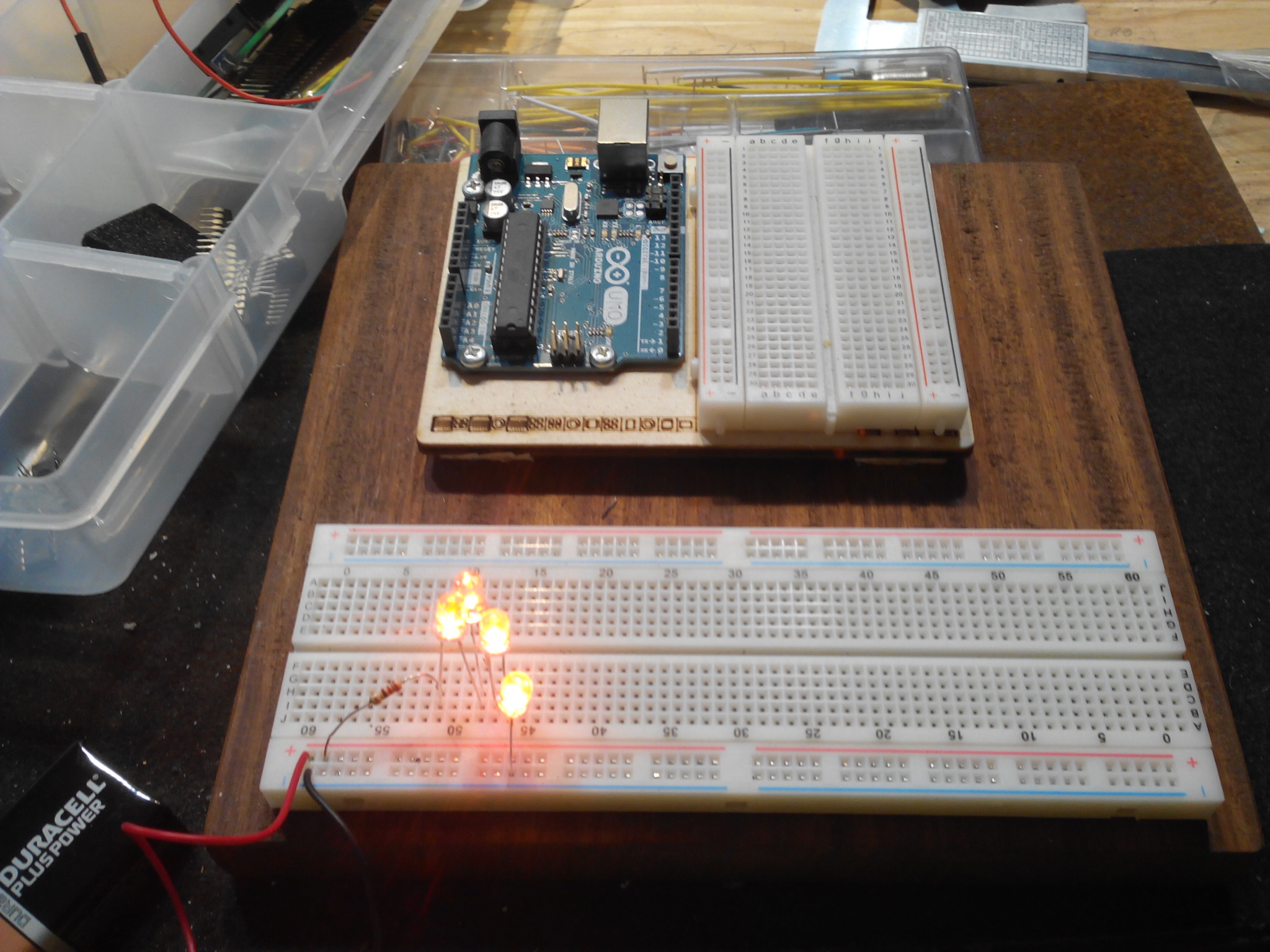

                  Probando en el banco de pruebas los leds naranjas.


                  De momento esto es todo, hay mas avances pero o no son muy visibles o se me ha olvidado echarle foto. A ver si esta semana estoy mas libre y puedo meterle un buen avance.



                  Archivos Adjuntos

                  Comentario


                  • ¿Cómo va esto? Hace tiempo que no sabemos nada de ti!
                    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                    MATRIX GTX 780Ti Platinum | LG 29UB65P
                    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                    Tesoro Lobera Supreme|Razer Naga Hex
                    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                    Comentario


                    • La stacker paso a mejor vida.. T_T
                      Editado por última vez por Dart; https://foro.geeknetic.es/member/30474-dart en 03-08-15, 09:51:04.
                      CPU: Q9550@2.83Ghz/3.91Ghz
                      MB: Asus Maximus Extreme x38
                      GPU: Nvidia GTX770 MSI OC
                      PSU: Corsair CX750M
                      RAM: G.Skill Ripjaws X DDR3 8Gb 1866@1744
                      RL: Coming...

                      Comentario


                      • Cabrones! No ha pasado a mejor vida, pero estoy cambiando de trabajo y de pais y no tengo tiempo,asi q se quedará estancado por un tiempo el tema.

                        Comentario


                        • Anda!! Espero que vaya todo bien entonces! Debe costar un quintal mover la caja de ahí si no tienes transporte propio, y aunque lo tengas ocupará un buen sitio si te toca moverla :S
                          Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                          MATRIX GTX 780Ti Platinum | LG 29UB65P
                          Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                          Tesoro Lobera Supreme|Razer Naga Hex
                          Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                          Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                          Comentario


                          • Bueno, no es solo el ordenador, sino todo lo demás: herramientas, "trozos" de la caja que se guardan por si acaso, trozos de aluminio, acrilico, etc que tambien guardas, todos los botes de pintura, etc.
                            Cuando sepa si me quedo al final aqui en Londres o que hago con mi vida, me traeré el ordenador y volveré a montar toda la performance. Lo unico bueno es que no llegué a comprar cosas importantes, solo discos duros, que a malas, los puedo utilizar para hacer back ups u otra cosa si se quedan obsoletos.

                            Comentario


                            • Originalmente publicado por pterois Ver Mensaje
                              Bueno, no es solo el ordenador, sino todo lo demás: herramientas, "trozos" de la caja que se guardan por si acaso, trozos de aluminio, acrilico, etc que tambien guardas, todos los botes de pintura, etc.
                              Cuando sepa si me quedo al final aqui en Londres o que hago con mi vida, me traeré el ordenador y volveré a montar toda la performance. Lo unico bueno es que no llegué a comprar cosas importantes, solo discos duros, que a malas, los puedo utilizar para hacer back ups u otra cosa si se quedan obsoletos.
                              impresionante proyecto espero q la termines y verla muy pronto

                              Comentario


                              • Está todo guardado a la espera de plantar el huevo y saber donde me voy a quedar. El problema es que el portatil que tengo ahora con casi 10 años encima y mil arreglos, empieza a fallar, asi que tendré que hacerme un ordenador de emergencia jajaja, asi que seguramente me decantaré por un AMD hasta que traiga el otro.

                                Comentario

                                Trabajando...
                                X
