  • #16
    Re: Log: CM HAF Stacker 935+915

    Madre mia que bestia.... Esto lo ve la ministra de fomento y te planta un bloque de pisos de proteccion oficial dentro de esa caja xDDDD

    Mola muucho el proyecto. Estaré atento al post ;)
    Procesador: i3 2120 @3.3Ghz
    Placa Base: MS-7728 RAM: 6Gb
    Tarjeta Grafica: MSI AMD R9 270X
    HDD: Seagate Barracuda 7200.14 2TB SATA3
    Caja: Zalman Z11 Plus
    Movil: Nexus 4
    Steam: morex_11 / Twitter: @moreseal

    Comentario


    • #17
      Re: Log: CM HAF Stacker 935+915

      Originalmente publicado por Peybol Ver Mensaje
      Pues qué quieres que diga, lo veo bastante bien, de hecho eso mismo probé en mi HAF X aunque sin un éxito rotundo, ya que no me lié a cerrar todas las salidas y eso afectaba mucho al lujo y presión dentro de la caja. Una cosa importante es; ¿qué ventiladores vas a escoger para la caja? Porque tengo unos en mente que la relación flujo/aire es buenísima pero eso sí, se paga.

      Me gusta bastante lo que has decidido pero tengo algunas dudas como por ejemplo, ¿dónde irán los ventiladores superiores? Por lo que entiendo de la foto es que meten aire desde arriba directamente al Mini ATX, por lo que el aire que entrará no será puramente frío y afectará al resto del circuito de aire.

      Otra cosa, ¿cómo piensas tapar todas las salidas/entradas de aire de la caja?

      Saludos y buen trabajo!

      Hablame de esos ventiladores que tienes en mente....

      Los laterales superiores tendrán unos buenos agujeros para poner los ventiladores, de momento tengo pensados dos ventiladores de 140 en la caja de arriba, mas uno que tiene de serie cutre de 90.

      El ordenador de arriba será un mini ATX que dudo mucho que llegue a funcionar al 100%, por lo que el aire que me meta no será fresco, pero no será caliente (con tanto flujo de aire dudo que le de tiempo a calentarlo mucho)


      Tapar las salidas: bueno, con un poco de masilla para reparar coches con un poco de lana de vidrio se hace una pasta muy buena para tapar los agujeros que no se ven. El frontal de la caja que viene con rejilla será ocupado por un deposito de refrigerante hecho a medida (dicho suena muy facil pero seguro que me dejo los cuernos).
      A parte de eso, la caja viene con dos pletinas o chapas que tapan el hueco de la fuente de alimentación y el hueco de la placa base, por lo que irán situadas en la caja de abajo tapando dichas salidas. Obviamente no se puede hacer una caja de este tipo completamente estanca, pero, creo que se generará la sobrepresión necesaria como para que el aire tire hacia la salida mas facil.

      El motivo adicional de hacer eso es que cojo el aire de donde quiero, por lo que el ordenador no me cogerá aire de la parte baja que siempre tendrá polvo (por mucho filtro que tenga).



      Originalmente publicado por Stigmata1987 Ver Mensaje
      Aunque pregunto una cosa... Las fuentes de alimentación que vas a usar no las he visto por ningún lado (y ellas tienen venti sacando) entonces supongo que las pones abajo? Llegara a la mini de arriba del todo sin tener que liarla?
      Las fuentes irán en su sitio, le da la mini ATX en la parte trasera arriba y la de la 935 en la parte inferior cerca de los radiadores. Si, es un problema, sobre todo por la PSU grande. Confio en que 3 ventiladores de 140 metan mas aire del que pueden sacar dos PSU, al margen de eso, lo que busco es tener una presión positiva, no una caja presurizada, porque lo que quiero es que el aire vaya hacia abajo y que los ventiladores en pull teniendo un radiador detras se beneficien de esta presión que "neutralice" algo la perdida de carga de los radiadores.

      Aun así, tendré una sonda que mida el aire dentro de la caja, por lo que puedo considerar la opción de cambiar el sentido del ventilador de la PSU y ver como afecta al sistema.

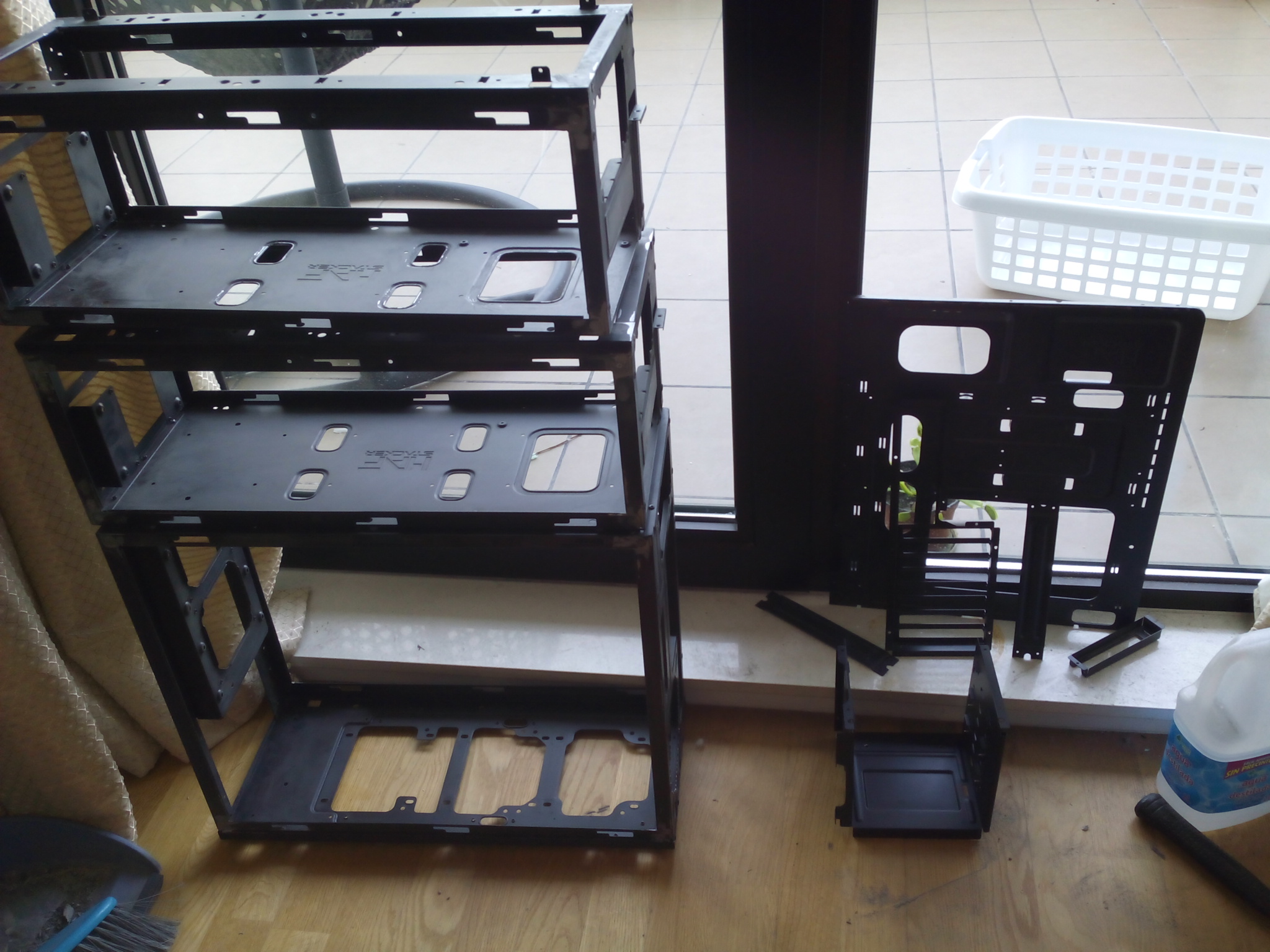

      No se, de momento ya he terminado de aligerar la caja, he comprado una lima, asi que toca trabajo fino de empezar a dejar los cortes sin rebabas. Aunque el mayor problema ahora es el diseño, no tengo ni idea de que colores voy a usar y cual va a ser el diseño de la caja........se admiten propuestas.

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141015_132910.jpg
Visitas:	2
Size:	651,4 KB
ID:	176856Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141015_134456.jpg
Visitas:	2
Size:	654,5 KB
ID:	176857Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141015_163745.jpg
Visitas:	2
Size:	748,5 KB
ID:	176858
      Editado por última vez por pterois; https://foro.geeknetic.es/member/62380-pterois en 17-10-14, 15:39:52.

      Comentario


      • #18
        Re: Log: CM HAF Stacker 935+915

        Peybol, cuales son esos ventiladores? jajaja, tengo que comprar ventiladores para hacer mas agujeros. Los que necesito son unos de 140 para que metan aire y luego 120 en pull.

        El diseño ya lo tengo ya puedo continuar con el cacharro jajaja

        Comentario


        • #19
          Re: Log: CM HAF Stacker 935+915

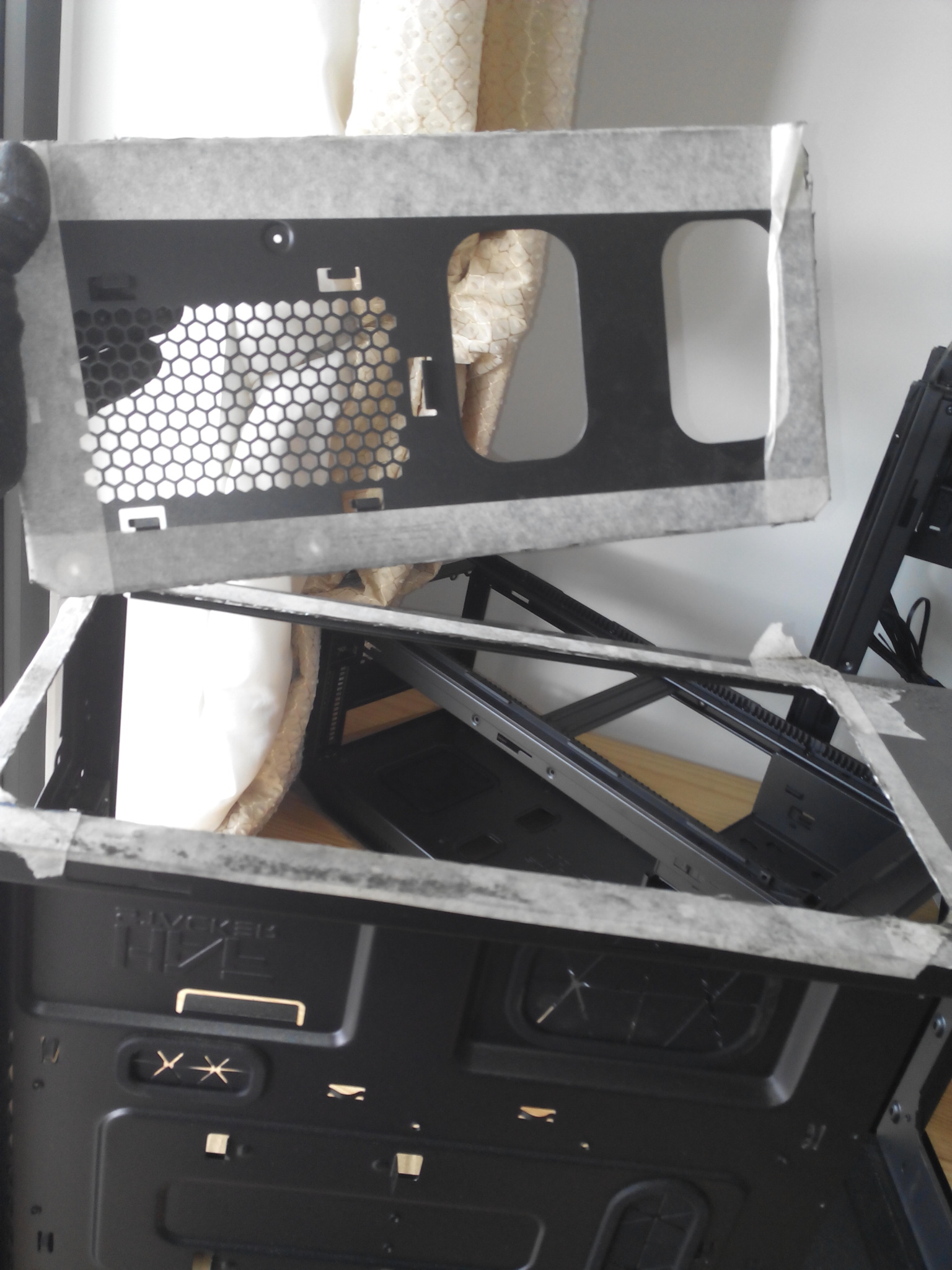

          Bueno, este fin de semana ha tocado lo aburrido, rellenar agujeros y lijar. No quiero que se vea ninguna junta. Ademas, he sacado la base de la placa base para poder darle mejor la mano de lija y poder pintarla en condiciones. Pongo unas fotos:

          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_093722.jpg
Visitas:	1
Size:	790,3 KB
ID:	176862

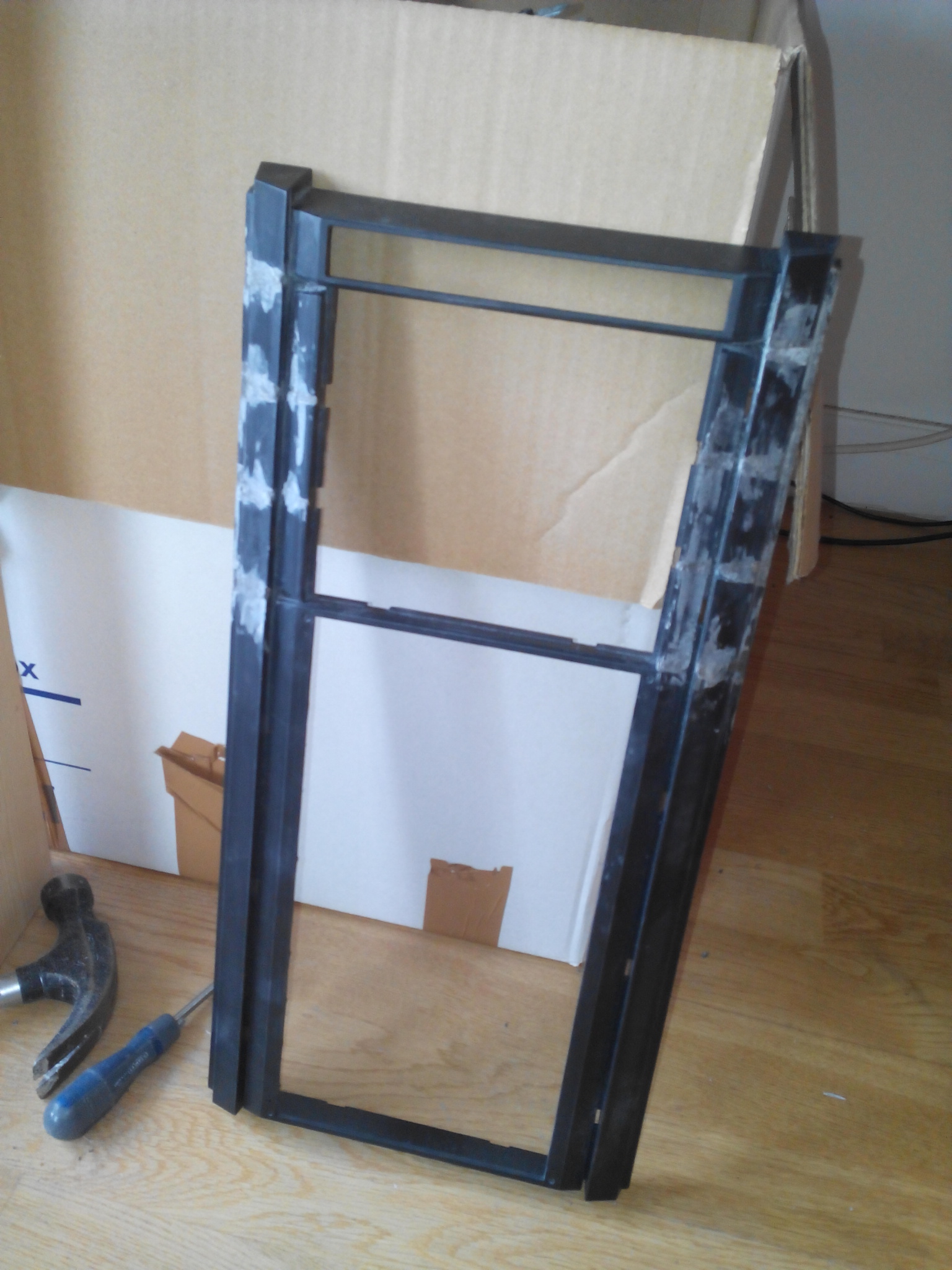

          Dos "tapas" enmasilladas y lijadas, que serán las que vayan en el modulo de refrigeración, para evitar que entre aire indeseado.


          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_093732.jpg
Visitas:	1
Size:	574,7 KB
ID:	176863

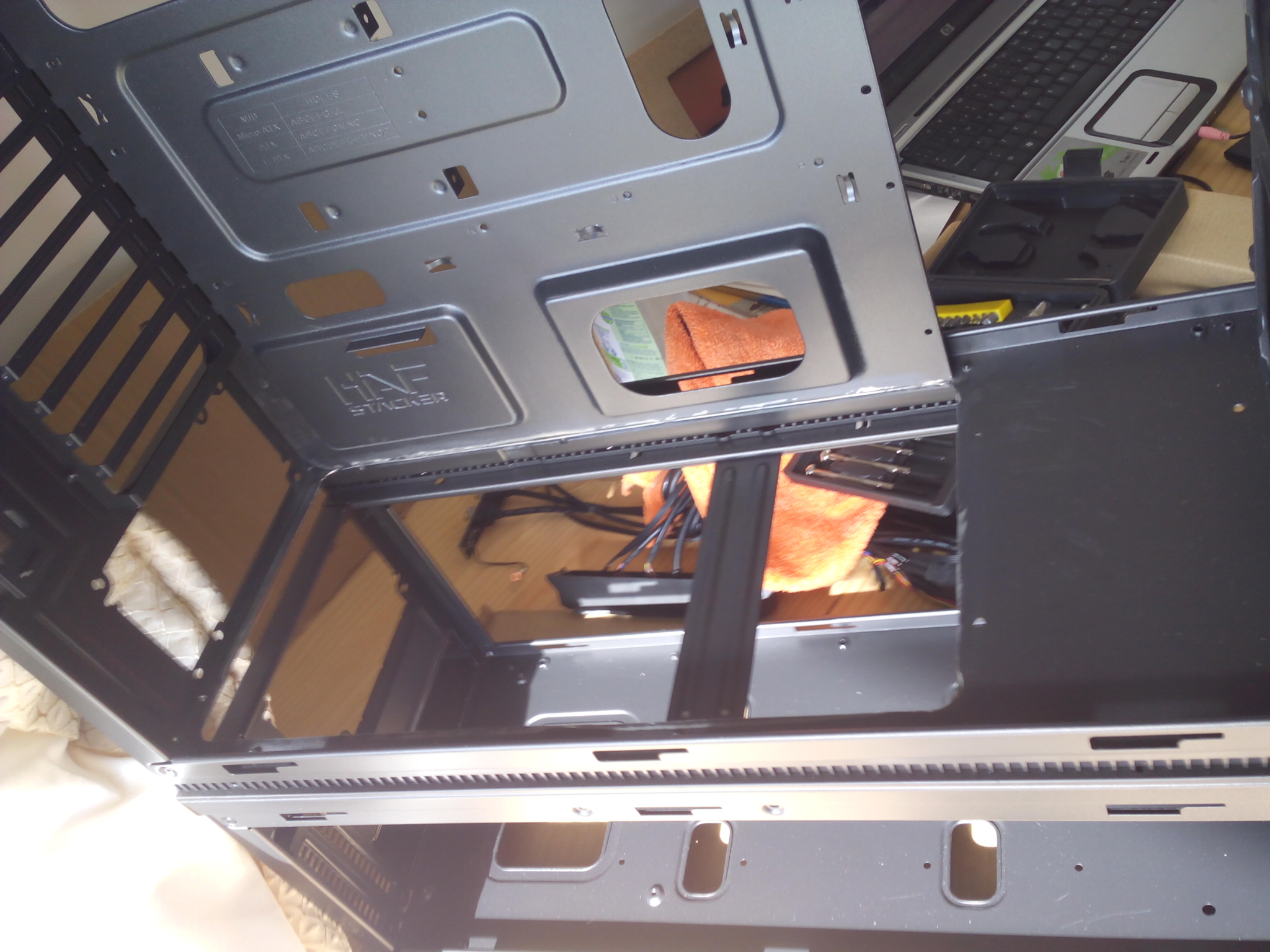

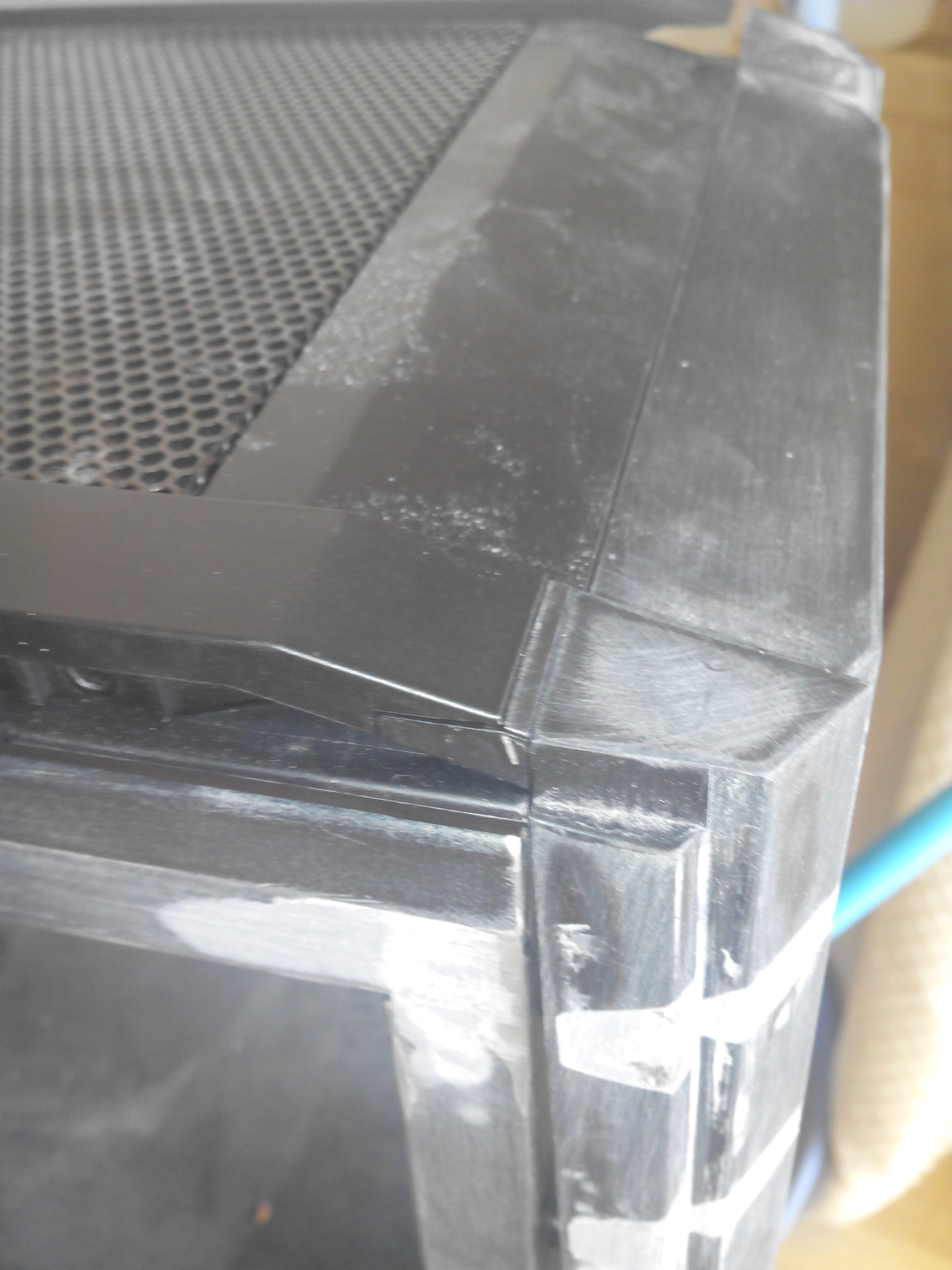

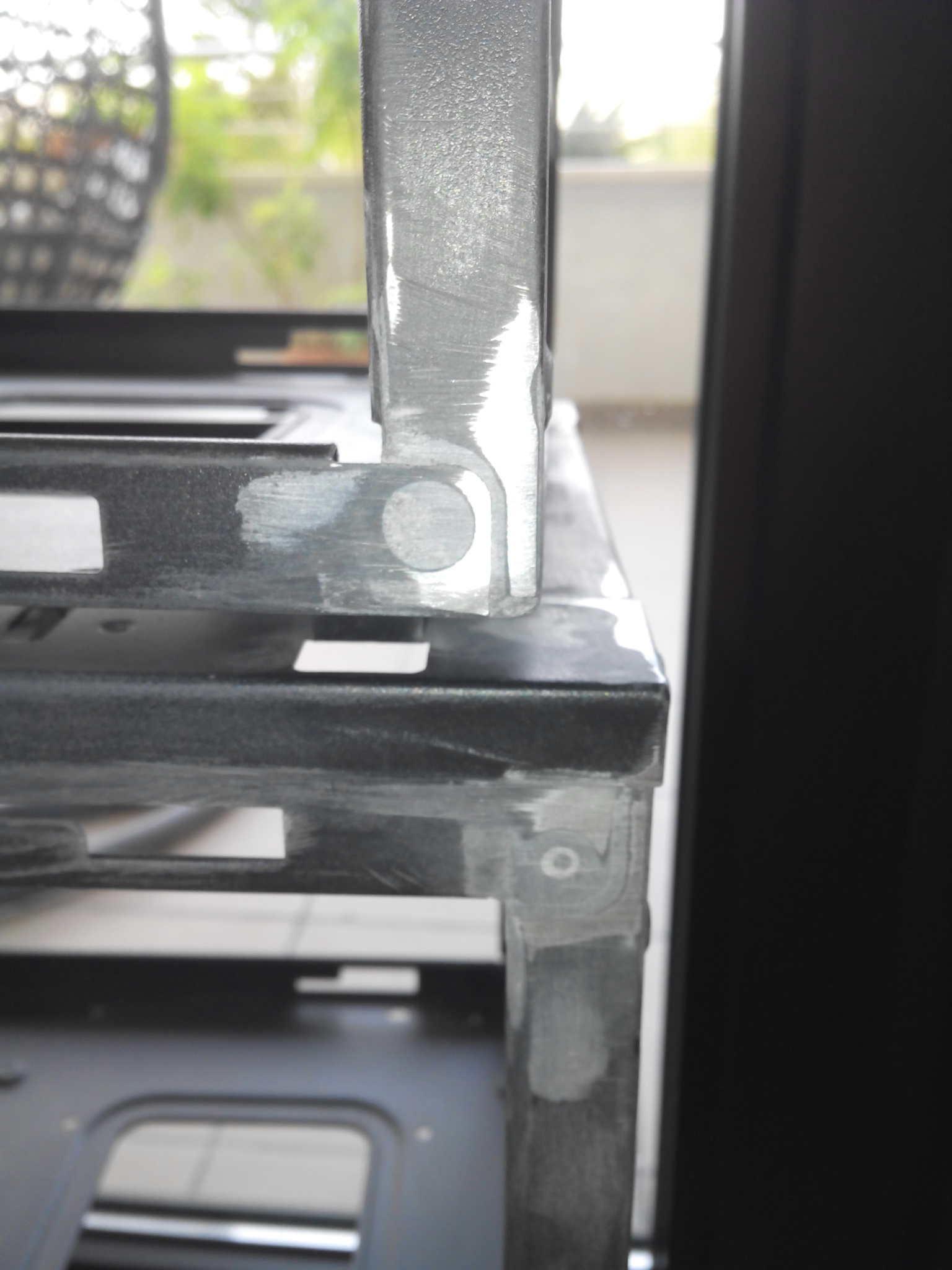

          Todas las esquinas remachadas han sido enmasilladas y lijadas, para que quede una superficie uniforme .


          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_093756.jpg
Visitas:	1
Size:	732,3 KB
ID:	176864

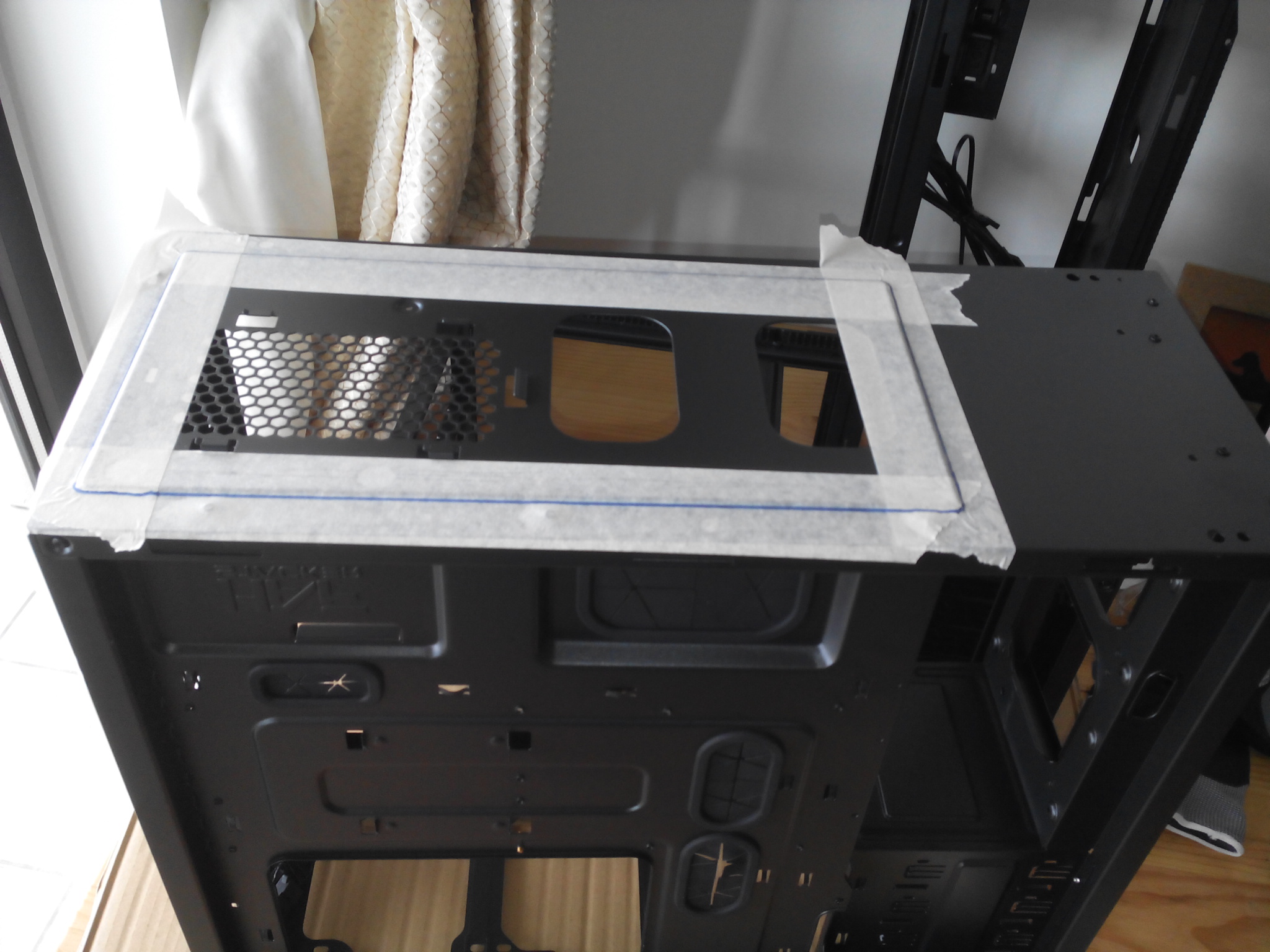

          Todo listo para una ultima mano de lija y la capa de imprimación.


          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_093808.jpg
Visitas:	1
Size:	743,3 KB
ID:	176865

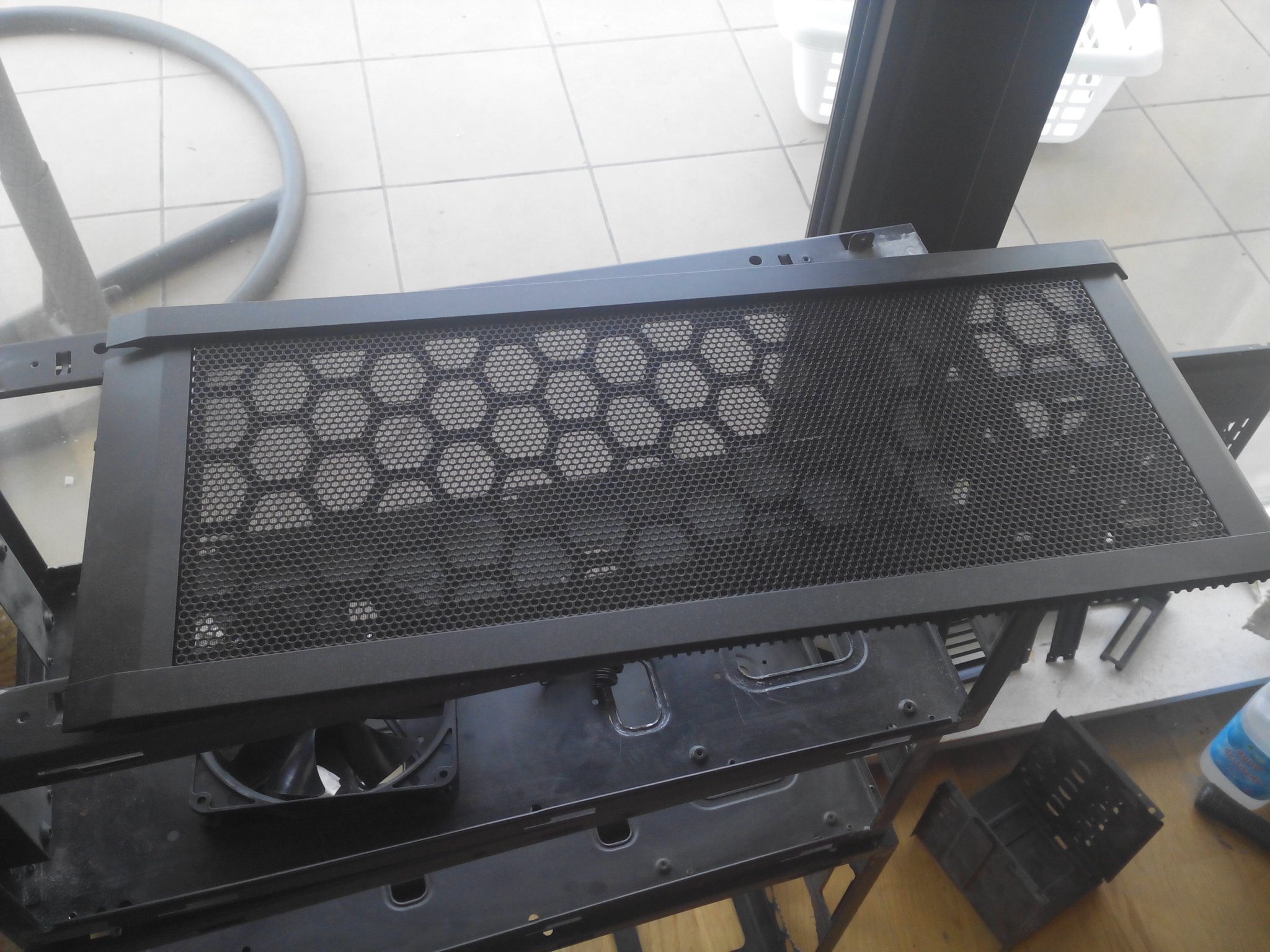

          A los frontales se les ha rellenado unas ranuras decorativas que tenían, para darle un aspecto mas sobrio y menos retro, simplemente no me gustaba.

          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_093955.jpg
Visitas:	1
Size:	1,11 MB
ID:	176866

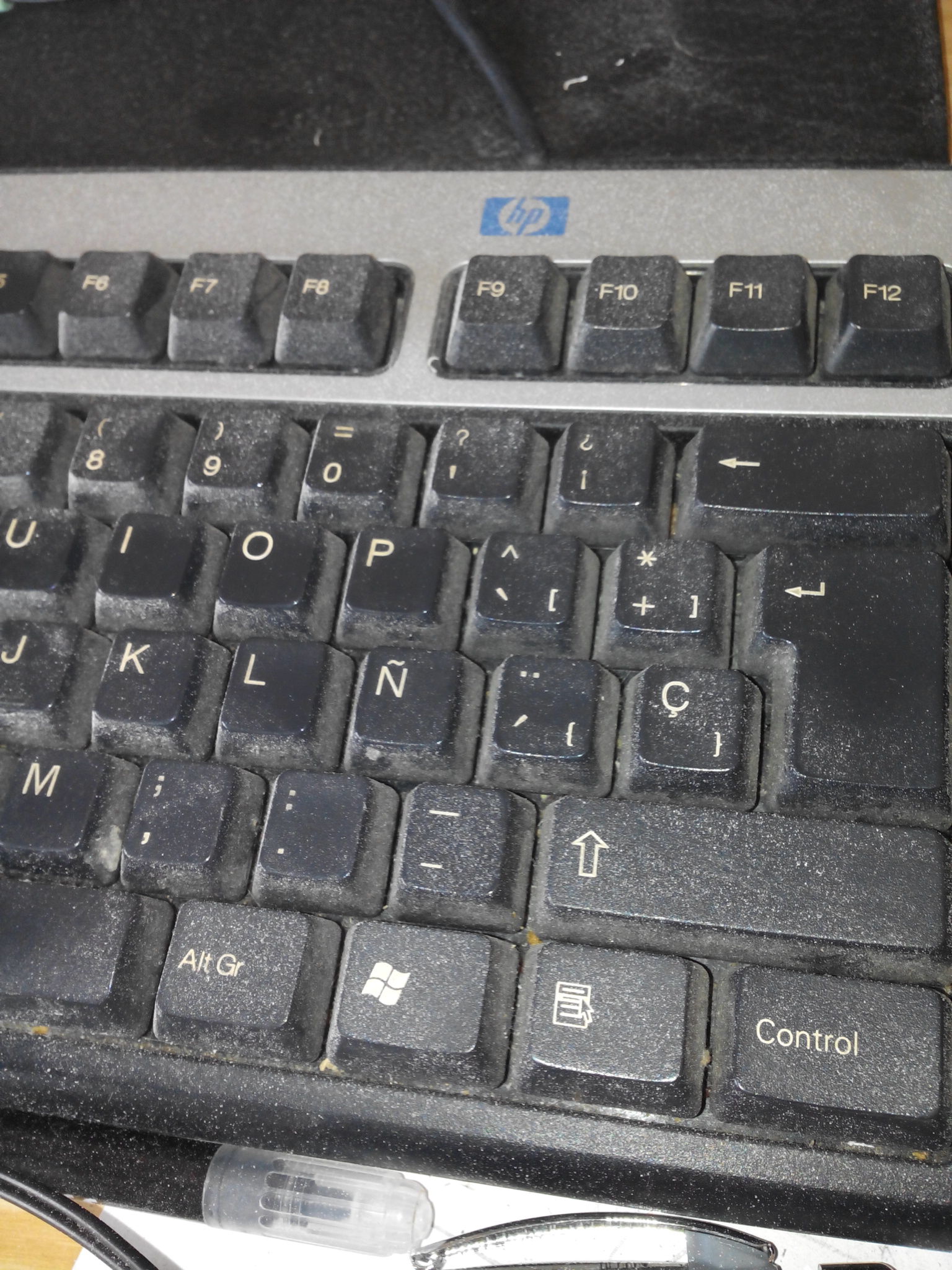

          Daños colaterales, por suerte he puesto el teclado que tengo de repuesto. Por mucho cuidado que tengas lijando a mano, al final todo se llena de polvo.


          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141017_171259.jpg
Visitas:	1
Size:	723,9 KB
ID:	176867

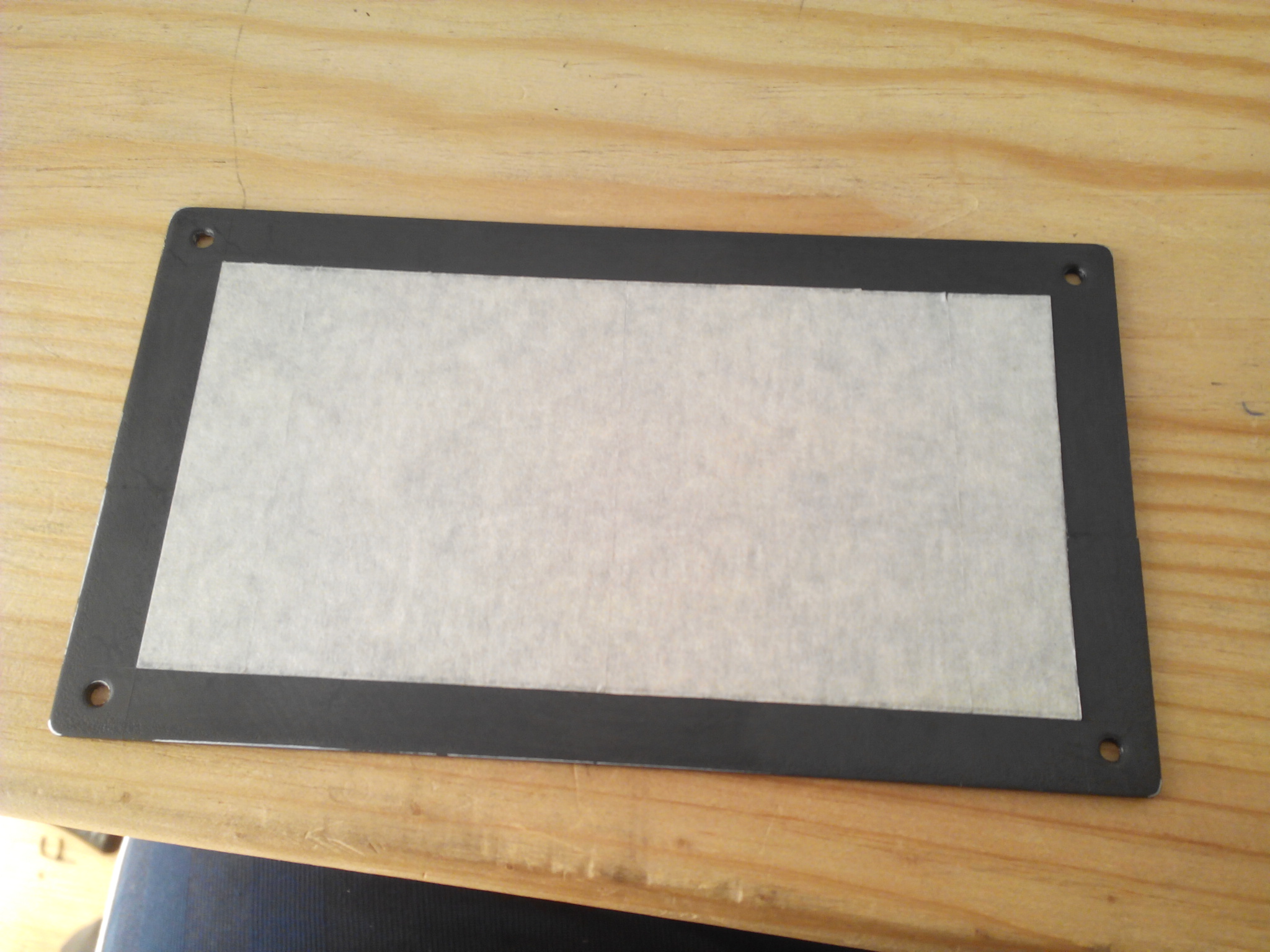

          Esta es la tapadera que tapa uno de los huecos para la fuente de alimentación. Lista para ser enmasillada (no tiene desperfectos pero quiero darle un poco de volumen a la parte que irá pintada.

          Comentario


          • #20
            Re: Log: CM HAF Stacker 935+915

            Te estás pegando un curro que no veas! a ver como sale la cosa! No tienes un boceto de la idea final? me pica la curiosidad...

            Por cierto, tienes el mejor teclado calidad precio del mundo, son la leche lo cómodos que son y lo bien que van esos hp de 7€!!
            CPU: Q9550@2.83Ghz/3.91Ghz
            MB: Asus Maximus Extreme x38
            GPU: Nvidia GTX770 MSI OC
            PSU: Corsair CX750M
            RAM: G.Skill Ripjaws X DDR3 8Gb 1866@1744
            RL: Coming...

            Comentario


            • #21
              Re: Log: CM HAF Stacker 935+915

              Veo que está yendo bastante bien! Osea que tienes pensado cerrarla completamente, creía que tan solo por algunos sitios, pero veo que te has puesto serio con eso, está genial (aunque lleva su curro). Si quieres ventiladores de 14 cm será más difícil, puesto que los que yo tenía en mente son de 12 cm, los Noiseblocker eLoop, para 14 tienes los BlackSilent, que son menos silenciosos que los anteriores a pesar de su nombre.

              Noiseblocker NB BlackSilent Pro 140mm

              Quizá salgan algo caros, esta marca no es que sea muy barata pero es calidad asegurada, actualmente son los mejores ventiladores en términos de flujo/sonoridad, aunque no valen para hacer push/pull:

              http://www.blacknoise.com/site/es/pr...0x120x25mm.php
              Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 20-10-14, 11:11:19.
              Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
              MATRIX GTX 780Ti Platinum | LG 29UB65P
              Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
              Tesoro Lobera Supreme|Razer Naga Hex
              Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
              Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

              Comentario


              • #22
                Re: Log: CM HAF Stacker 935+915

                Originalmente publicado por Dart Ver Mensaje
                Te estás pegando un curro que no veas! a ver como sale la cosa! No tienes un boceto de la idea final? me pica la curiosidad...

                Por cierto, tienes el mejor teclado calidad precio del mundo, son la leche lo cómodos que son y lo bien que van esos hp de 7€!!
                Este teclado lleva mil golpes, liquidos, mudanzas, etc y siempre funciona como el primer dia, es incomodo, pero va super bien, lo tengo para emergencias.

                Comentario


                • #23
                  Re: Log: CM HAF Stacker 935+915

                  Originalmente publicado por Peybol Ver Mensaje
                  Veo que está yendo bastante bien! Osea que tienes pensado cerrarla completamente, creía que tan solo por algunos sitios, pero veo que te has puesto serio con eso, está genial (aunque lleva su curro). Si quieres ventiladores de 14 cm será más difícil, puesto que los que yo tenía en mente son de 12 cm, los Noiseblocker eLoop, para 14 tienes los BlackSilent, que son menos silenciosos que los anteriores a pesar de su nombre.

                  Noiseblocker NB BlackSilent Pro 140mm

                  Quizá salgan algo caros, esta marca no es que sea muy barata pero es calidad asegurada, actualmente son los mejores ventiladores en términos de flujo/sonoridad, aunque no valen para hacer push/pull:

                  Noiseblocker NB eLoop 120mm

                  Había visto estos: be quiet! SilentWings 2 140x140

                  Comentario


                  • #24
                    Re: Log: CM HAF Stacker 935+915

                    No los veo nada mal la verdad, pero creo que los especificaciones del fabricante están un poco hinchadas, al igual que su precio. Eso sí, como no lo estén, son una buena elección.

                    ¿Cuántos serían y dónde los pondrías?
                    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                    MATRIX GTX 780Ti Platinum | LG 29UB65P
                    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                    Tesoro Lobera Supreme|Razer Naga Hex
                    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                    Comentario


                    • #25
                      Re: Log: CM HAF Stacker 935+915

                      Edito: Para evitar lios a vosotros (ya que yo lo tengo claro xq veo la caja), la caja se compone de 3 cajas, 2 pequeñas y una grande haciendo un sandwich, por lo que la primera caja de arriba pequeña será la superior, la grande de entremedio, la del medio (logicamente) y la de abajo del todo la inferior. Aclaro esto xq a veces digo la de enmedio, la superior, la inferior....y puede dar lugar a confusión.


                      Serian 4 de 140, poniendo dos en un laterla de la caja superior y uno en el otro lateral, y el cuarto estaría en la caja del medio, compraré una tira de silicona para ponerlo entre el chasis y el ventilador, así habrán menos ruidos. Estoy barajando la opción de ponerle otro de 140 en el frontal de la caja inferior Me quedaré con ganas de meterle un par de ventiladores de 200, aunque podría hacerlo modificando la tapa de arriba, pero es un extra y no corre prisa.

                      Para los radiadores no se que haré si meterle dos radiadores de 3 de 120. Había visto de 140 pero el precio es casi igual que los de 180, por lo que si meto de 140, casi mejor meto de 180 y listo (tengo sitio). Pero bueno, eso ya se verá con el presupuesto y ahora no me corre prisa, al ir por secciones puedo ir terminandolas y tenerlas en diferentes fases.

                      Hoy será tiempo de meterle una mano mas de lija y dos de imprimación al chasis. Mientras llegan los ventiladores para la caja superior, pintaré los detalles del chasis, que no son pocos.

                      Seguramente vaya haciendo estos dias tonterías y pruebas de colores, asi que no habrán muchos avances. A ver esta gente de coolerguys si mete material a amazon.co.uk antes de ir a Londres este fin de semana.

                      Comentario


                      • #26
                        Re: Log: CM HAF Stacker 935+915

                        Supongo que el ventanal de la torre del medio no querrás joderlo, ahí cabe uno de 23 cm que da gusto jajaja. No entiendo muy bien el por qué pones dos laterales y ninguno superior (en la caja de arriba), seguramente daría mejor rendimiento.

                        Lo que veo una burrada es meter 2 radiadores triples, ¿vas a pasar por agua placa, CPU y gráfica de ambos ordenadores?
                        Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                        MATRIX GTX 780Ti Platinum | LG 29UB65P
                        Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                        Tesoro Lobera Supreme|Razer Naga Hex
                        Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                        Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                        Comentario


                        • #27
                          Re: Log: CM HAF Stacker 935+915

                          Originalmente publicado por Peybol Ver Mensaje
                          Supongo que el ventanal de la torre del medio no querrás joderlo, ahí cabe uno de 23 cm que da gusto jajaja. No entiendo muy bien el por qué pones dos laterales y ninguno superior (en la caja de arriba), seguramente daría mejor rendimiento.

                          Lo que veo una burrada es meter 2 radiadores triples, ¿vas a pasar por agua placa, CPU y gráfica de ambos ordenadores?
                          -La tapa de arriba es complicada, no tiene chasis, lo que hace de soporte es la chapa perforada

                          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_122314.jpg
Visitas:	1
Size:	1,05 MB
ID:	176870

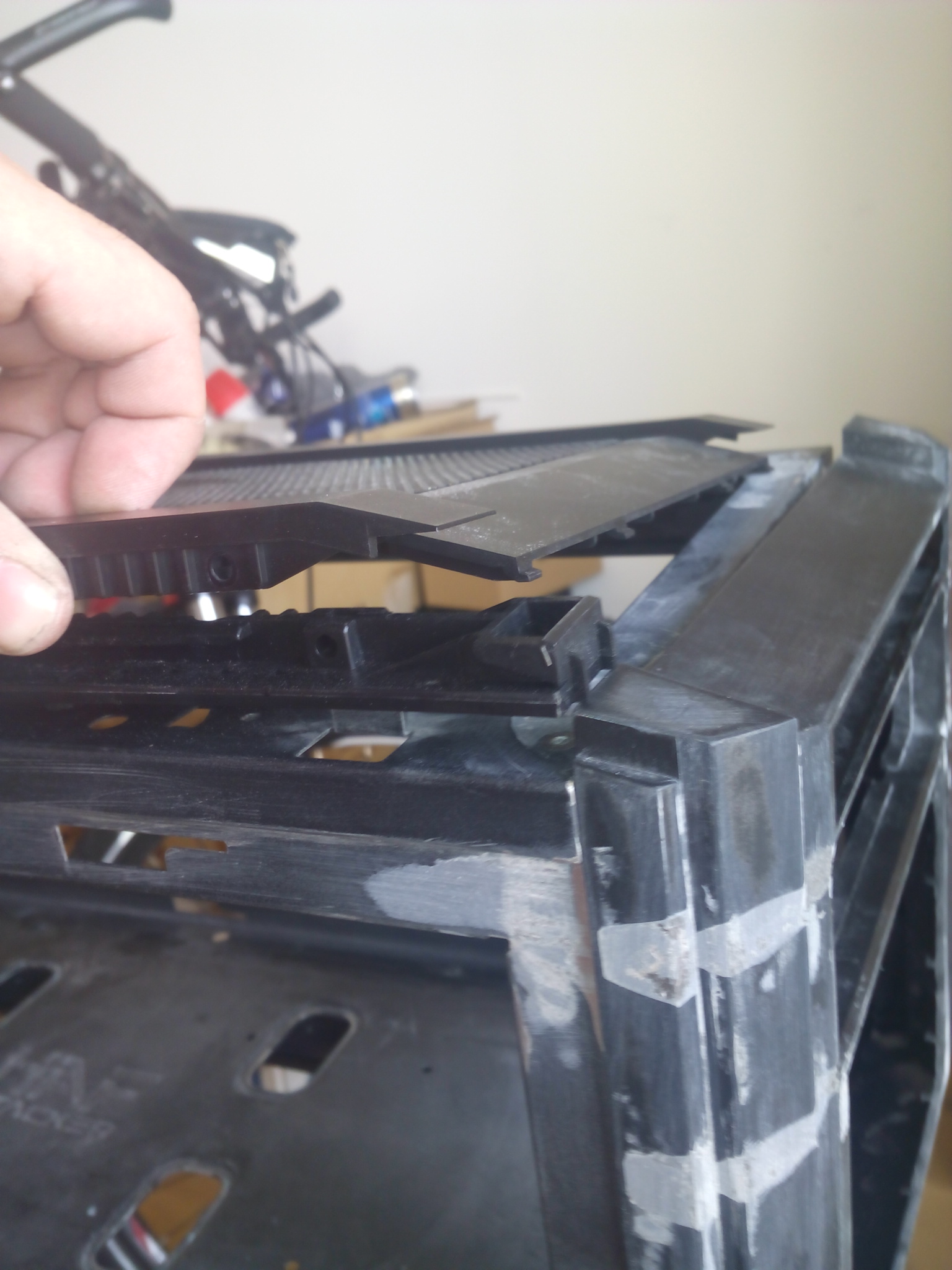

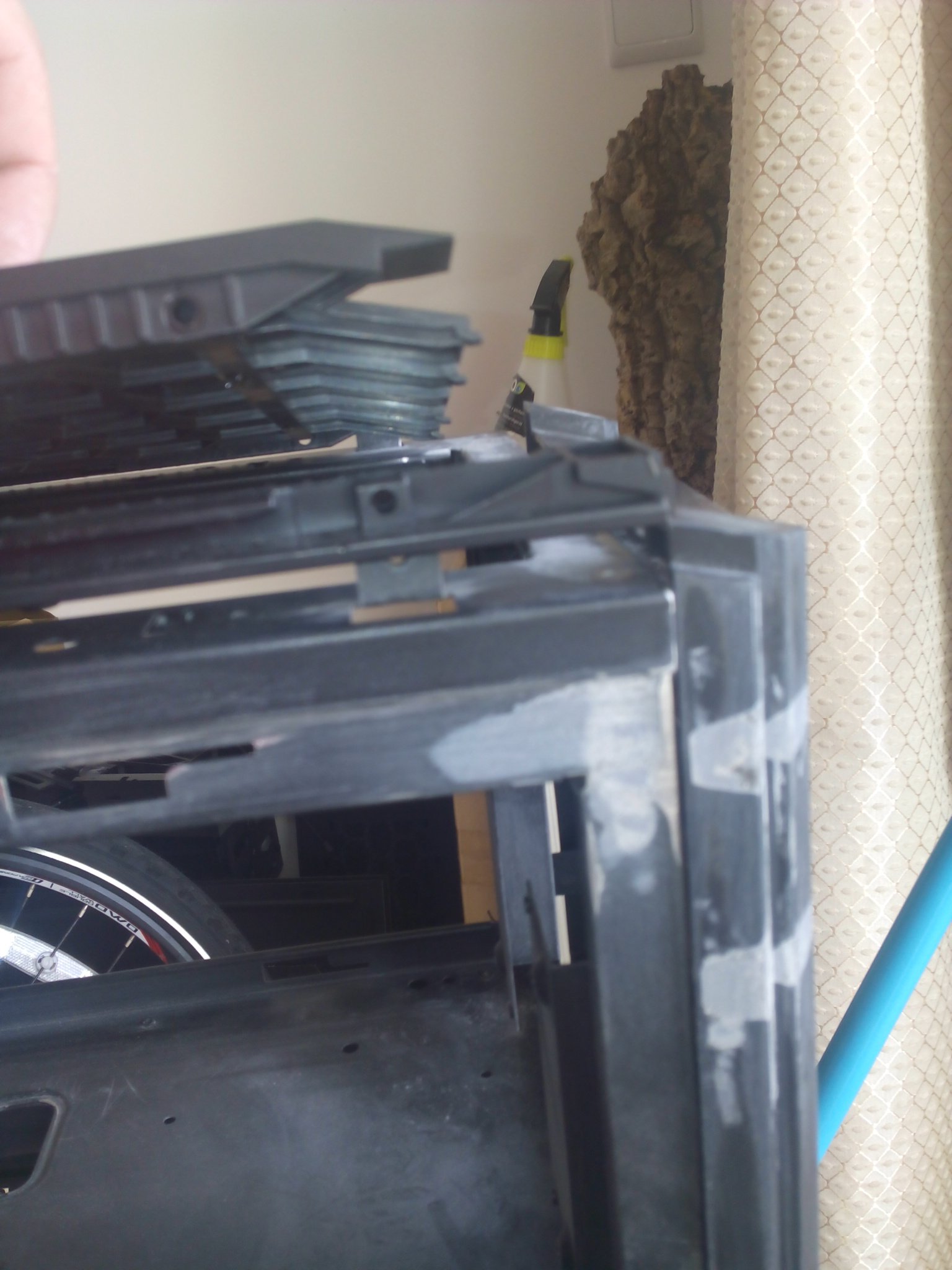

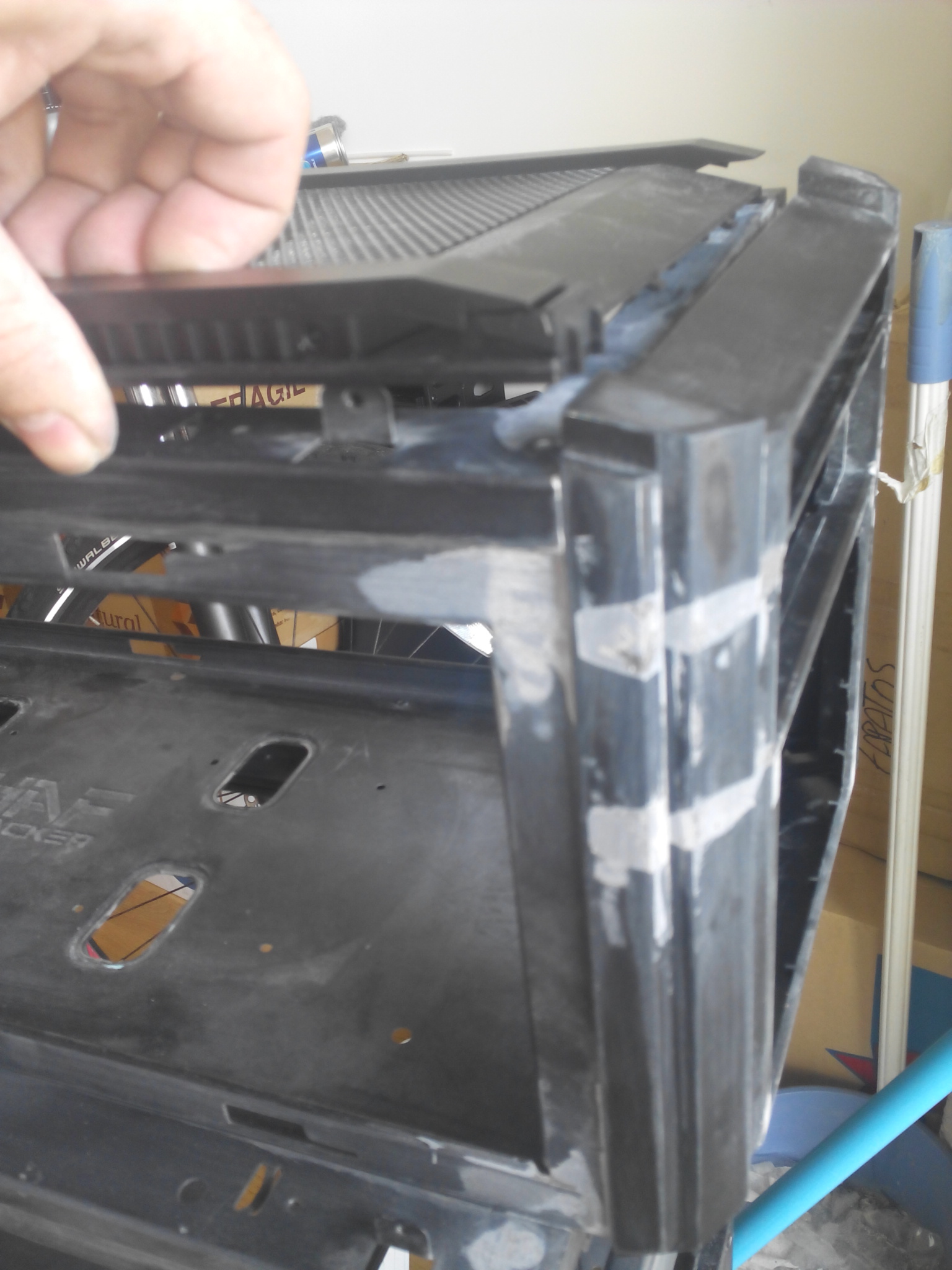

                          Como se puede ver, el chasis de la tapa es de plastico, el cual incluye una serie de celdas cubiertas de un filtro anti polvo que le resta rigidez.



                          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_122259.jpg
Visitas:	1
Size:	915,7 KB
ID:	176868Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_122306.jpg
Visitas:	1
Size:	787,7 KB
ID:	176869

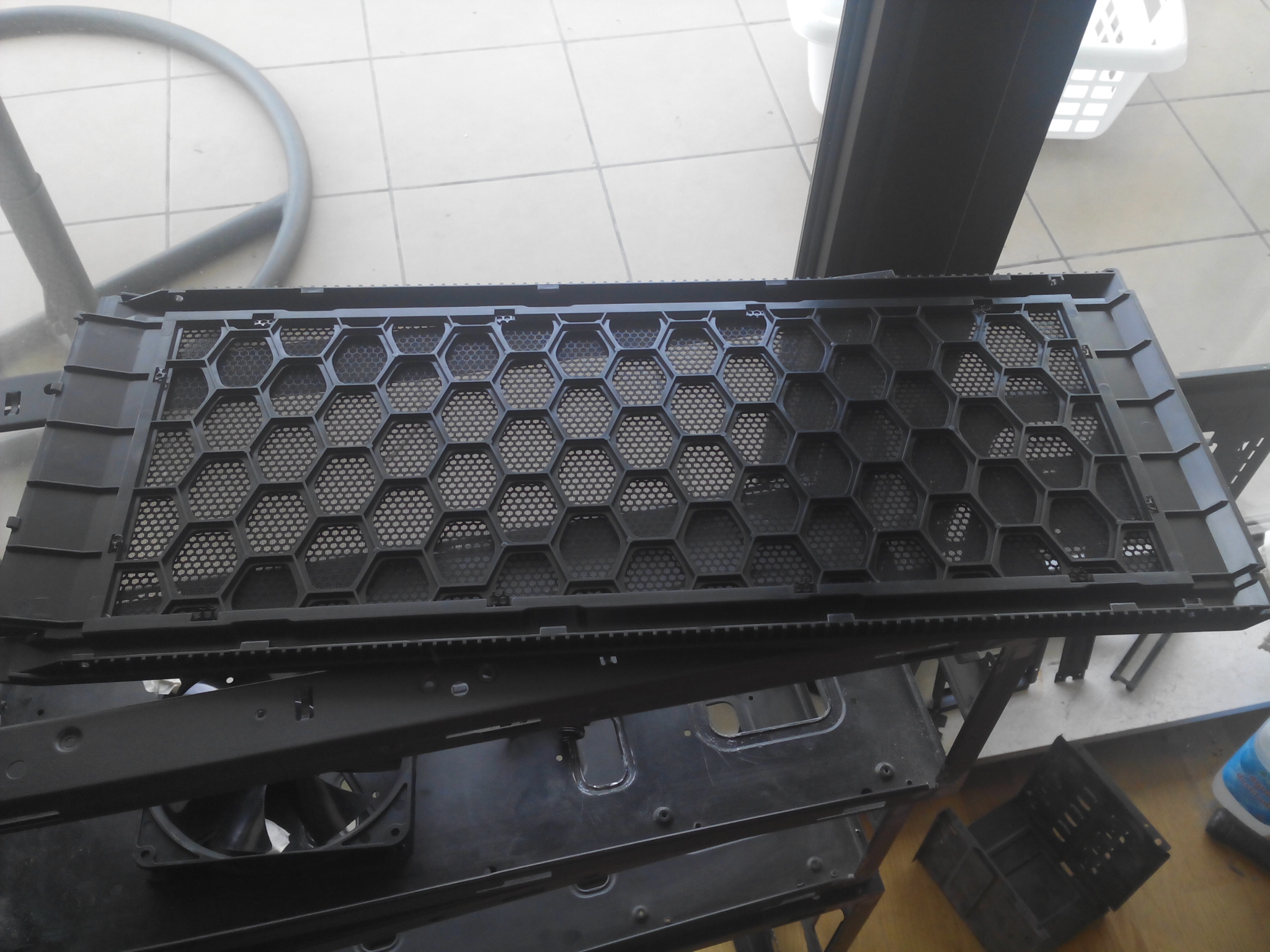

                          Es en la "decoración" de la chapa perforada como veis, donde se encuentra la rigidez de la tapa superior. Tendría que mirar un ventilador de 160 que cabe justo en el espacio del chasis, entre el perfil de un lateral y el otro. Un ventilador mas pequeño implicaría anclarlo en la tapa o poner unas pletinas para sujetarlo al chasis, uno mas grande obligaría a cortar parte del chasis, lo cual no me hace mucha gracia.

                          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_123333.jpg
Visitas:	1
Size:	656,9 KB
ID:	176871Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_123404.jpg
Visitas:	1
Size:	629,9 KB
ID:	176872Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_123417.jpg
Visitas:	1
Size:	586,3 KB
ID:	176873Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_123428.jpg
Visitas:	1
Size:	649,3 KB
ID:	176874

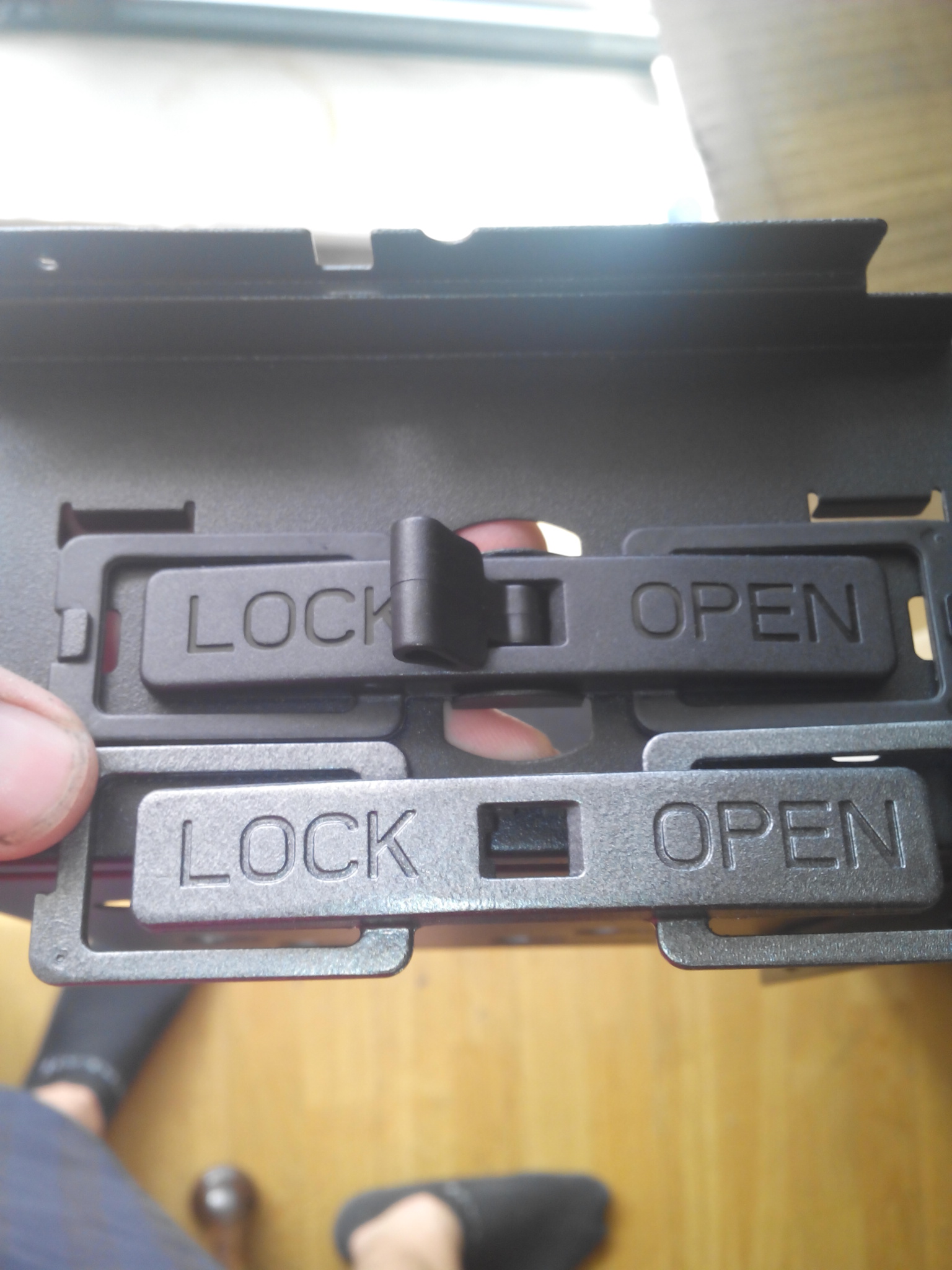

                          La parte superior consta de 4 partes, la tapadera, el anclaje (pieza alargada de plastico que permite a otra torre o tapadera acoplarse), el chasis y el frontal. Si alargo la parte superior, tendría que alargar el frontal. Lo cual no es descabellado, ya que podría poner un boton de encendido en condiciones y no el de juguete que trae la caja, pero empiezo a estar un poco hasta las narices de lijar. Aun así lo tengo en mente, ya que podría poner 2 de 200 y tener mi propio huracán en la caja. Lo dejo en mi cajón mental, ya que es algo que puedo hacer mas adelante.

                          -Radiadores:
                          Como dice mi padre, mas vale que sobre y no que falte. Los radiadores funcionan por diferencial de temperatura, por lo que a mas temperatura exterior, menos disipación de los radiadores. Vivo en el sur y los 30 grados se cogen facilmente en verano, por lo que me gustaría tener mas superficie de disipación. Aun así, ya veré el tema cuando me ponga con ello. La RL me gustaría que fuera de dos circuitos, uno el procesador y algo mas, y el resto en otro circuito. Tengo que ponerme a pensar en ello y empezar a echar numeros, pero mas adelante jajaja.

                          Comentario


                          • #28
                            Re: Log: CM HAF Stacker 935+915

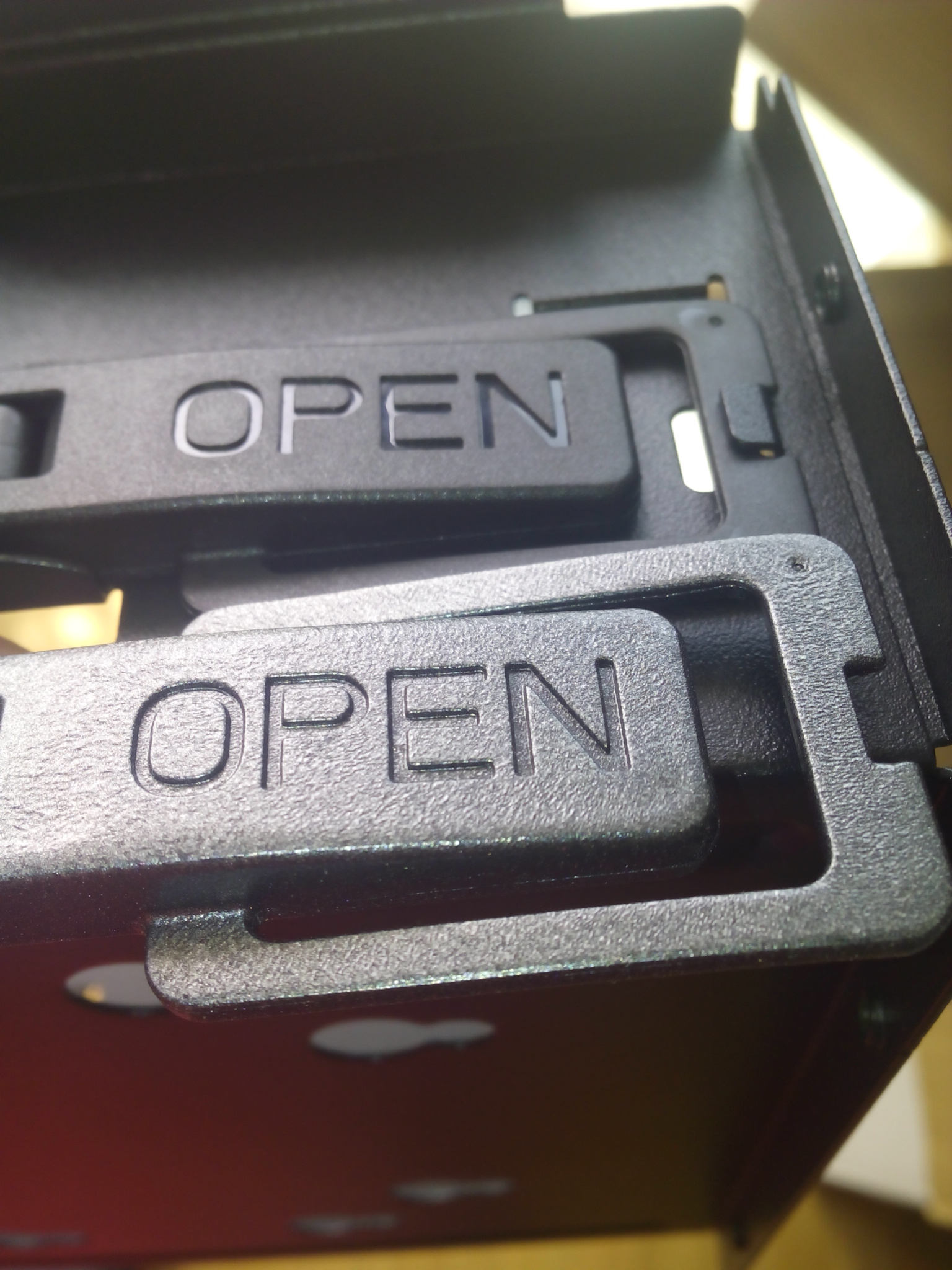

                            Descubrimiento involuntario: Esta imprimación de Bricor (CRC Imprimación para Plastico), deja un acabado metálico que, sinceramente, dan ganas de no pintarlo y dejarlo tal cual.

                            Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_155103.jpg
Visitas:	1
Size:	633,0 KB
ID:	176877Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20141020_155109.jpg
Visitas:	1
Size:	792,4 KB
ID:	176878
                            El de arriba sin imprimar abajo con imprimación.

                            Comentario


                            • #29
                              Re: Log: CM HAF Stacker 935+915

                              Queda bastante bien la verdad, yo no lo tocaría a no ser que quieras darle una mano de pintura por temas estéticos.

                              Lo de la parte superior lo entiendo, es prácticamente igual que en mi HAF X, se ve que no han innovado mucho en esta parte pero tampoco es que hiciera falta. ¿Qué planeas hacer con eso? ¿Ya has pensado colorines? jajaja
                              Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                              MATRIX GTX 780Ti Platinum | LG 29UB65P
                              Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                              Tesoro Lobera Supreme|Razer Naga Hex
                              Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                              Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                              Comentario


                              • #30
                                Re: Log: CM HAF Stacker 935+915

                                Sobre la imprimación, me he quedado de piedra, si lo hago a proposito no sale. Estoy por dejar las rejillas frontales y superior con esa imprimación y listo, si acaso un barniz transparente para protegerlo.

                                -Parte de arriba: Estoy mirando ventiladores de 160, ya que hay el espacio justo entre los extremos, el principal problema que le veo es que tendría que cerrar toda la parte de arriba. Lo tenia que hacer de todas formas, pero en este caso tendría que dejar los agujeros para los ventiladores. De momento lo dejo aparcado a la espera de la inspiración divina que me ilumine el camino del modding.

                                -Colorines: Desde el principio...no, desde siempre me ha flipado el juego Homeworld, los diseños (graficos de la época), la musica, la historia..... y quería hacer algo relacionado a eso. Había pensado en el escudo (dos alas y el circulo), pero sin laser y con mi pulso para la mano alzada, sería una chapuza, por lo que opté por el diseño. En el esquema de colores siempre dejaba el naranja con azul xq me gustaba, así que optaré por esos dos colores, pero, en este caso y para ser un poco menos cantoso, optaré por azul marino, el naranja se mantiene; lo que no estoy seguro es si hacerlo mate o brillo, preguntaré en Bricor si es posible llevar una cata pintada en ambos colores y probar un barniz brillo y otro mate, a ver como se queda.

                                El diseño se quedaría de la siguiente forma:
                                -Chasis naranja con detalles en azul marino o gris grafito.
                                -Paneles y frontal en azul marino, con detalles en naranja.
                                -Extras: Como las tapas para el agujero de la PSU que no se usa, placa base que no se usa y demas, irán adornadas de forma peculiar, ya lo ver.

                                Comentario
