Yo enchufe la fuente y con el tester en V- (con los puntos debajo) a 2V me salia (el mio no tiene 2000mv) metiendo el positivo en el tornillo y el negativo en el 2 por arriba de la izquierda y sin problemas.

Hola pues no me da ninguna lectura, he cambiado de tester, de drivers y no se ve ningun dato, con la fuente de alimentacion del kits, conectada a la ramps, y el motor tambien en la ramps, ni en voltios, ni mv, ya no se como seguir
saludos

Si es ese kit Yo me e bajado el oficial pero tuve muchos problemas ya que el portatil no me lo encontraba, porque? Pues descubrí que le faltaba una cosa.
Entra en el Panel de control->Hardware y sonido y Administrador de dispositivos. Si no te sale esta sección : Puertos (COM y LPT) no te lo va a detectar nunca. (intente instalarlo pero no encontre la forma de hacerlo)
Así que probé en la torre y aquí si que lo tengo y me lo detecta perfectamente.
Cuando lo consigas a ver si te va a ti la pantalla, porque yo aun no e podido, y mira que me funcionan los motores y el hotend y tal.

Me ha llegado la electronica, Tref, tu pillaste tb este kit no? http://www.aliexpress.com/snapshot/6...65409522652053
que drivers instalaste para la arduino? es que no me lo reconoce (tengo win7 x64bits), Me he bajado los de la pagina oficial http://arduino.cc/en/Main/Software pero nada

Perdon ya esta en publico, pensaba que podias verlo si tenias el link.
En el marlin lo tengo asi:

//LCD and SD support
//#define ULTRA_LCD //general lcd support, also 16x2
//#define DOGLCD // Support for SPI LCD 128x64 (Controller ST7565R graphic Display Family)
#define SDSUPPORT // Enable SD Card Support in Hardware Console
//#define SDSLOW // Use slower SD transfer mode (not normally needed - uncomment if you're getting volume init error)

//#define ULTIMAKERCONTROLLER //as available from the ultimaker online store.
//#define ULTIPANEL //the ultipanel as on thingiverse

// The MaKr3d Makr-Panel with graphic controller and SD support
// http://reprap.org/wiki/MaKr3d_MaKrPanel
//#define MAKRPANEL

// The RepRapDiscount Smart Controller (white PCB)
// http://reprap.org/wiki/RepRapDiscount_Smart_Controller
//#define REPRAP_DISCOUNT_SMART_CONTROLLER

// The GADGETS3D G3D LCD/SD Controller (blue PCB)
// http://reprap.org/wiki/RAMPS_1.3/1.4...eld_with_Panel
//#define G3D_PANEL

// The RepRapDiscount FULL GRAPHIC Smart Controller (quadratic white PCB)
// http://reprap.org/wiki/RepRapDiscoun...art_Controller
//
// ==> REMEMBER TO INSTALL U8glib to your ARDUINO library folder: http://code.google.com/p/u8glib/wiki/u8glib
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

// The RepRapWorld REPRAPWORLD_KEYPAD v1.1
// http://reprapworld.com/?products_det...Path=1591_1626
//#define REPRAPWORLD_KEYPAD
//#define REPRAPWORLD_KEYPAD_MOVE_STEP 10.0 // how much should be moved when a key is pressed, eg 10.0 means 10mm per click

// The Elefu RA Board Control Panel
// http://www.elefu.com/index.php?route...&product_id=53
// REMEMBER TO INSTALL LiquidCrystal_I2C.h in your ARUDINO library folder: https://github.com/kiyoshigawa/LiquidCrystal_I2C
//#define RA_CONTROL_PANEL

La mia es la FULL GRAPHIC (la cuadrada), osea esta:
http://4.bp.blogspot.com/-dWsj5RBOG4...c_IMG_5540.JPG

Lo que el tornillo de la izq no se para que es. A ver si va a tener el contraste muy alto o bajo y por eso no veo nada, pero no me fio a tocarlo.

Está en privao, pero vamos, tal como viene el firmware no hay que instalar ninguna librería ni comentar nada si no recuerdo mal, al menos con el modelo alargado, la Full no se si cambia algo a nivel de controlador.

Es la RepRapDiscount Full graphics Smart Controller. Ya volvi a comentar la que venia de serie y descomente la grande y instale la libreria. Justo subi un video a Youtube:

https://www.youtube.com/watch?v=fIAMaejCs0c

el tapatalk está temporalmente deshabilitado por la actualización del foro, en breves volverá a funcionar :P


qué pantalla tienes? en principio el firmware que pusimos en hispazone viene ya con la pantalla activada (tipo reprapdiscount smart controller) y no hay que hacer nada

No funciona de ninguna de las 2 formas. Solo consigo luz y sonido cuando apreto el botón.
Pondria fotos pero tapatalk no me deja entrar al foro.

tienes los cables bien conectados?, tienen que estar en el orden correcto, al revés no funcionarán

Gracias, pero no veo nada sobre mi problema, sigo con al pantalla sin imagen pero con luz... Ya e probado con el arduino 022 y con la ultima versión de marlin y tampoco. No se que hacer ya.

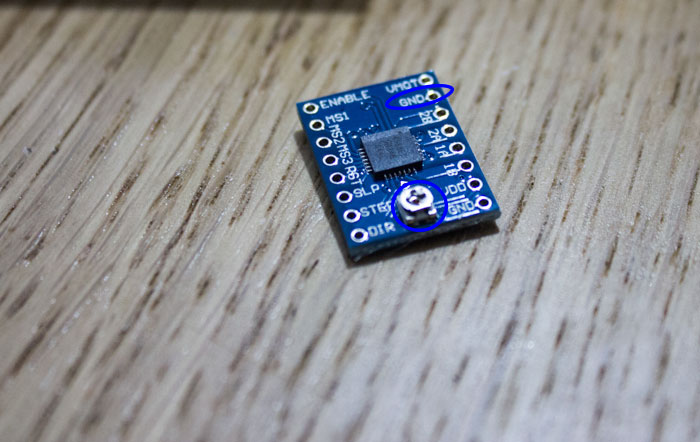

No necesitas mover los motores para medir el voltaje que les llega, solo tener la fuente conectada y encendida. Mides, giras la ruedita muuuuuy poco, y vuelves a medir. Si te pasas de vueltas vuelve a empezar en el nivel mínimo.

gracias a los 2, lo voy a probar, no hace falta poner en marcha el motor con el pontefarce?, solo conectada la fuente
saludos

Es mucho más fácil medir directamente el voltaje del driver a pelo, puedes medir el amperaje pero es más lioso porque tienes que puentear la entrada de energía desde la fuente... el voltaje es simplemente medir en los dos pines como pusimos en la guía...: http://www.hispazone.com/Guia/987/10...-recursos.html

Para el eje X,Y y extrusor, con dejarlo entre los 400-500 mv debería estar perfecto, el eje Z necesita más o menos el doble.
