  • Gigabyte GA-Z97X-Gaming 3

    1. Gigabyte GA-Z97X-Gaming 3
    2. BIOS Gigabyte GA-Z97X-Gaming 3

    3.
    Guía Overclocking Gigabyte GA-Z97X-Gaming 3




    1. Gigabyte GA-Z97X-Gaming 3

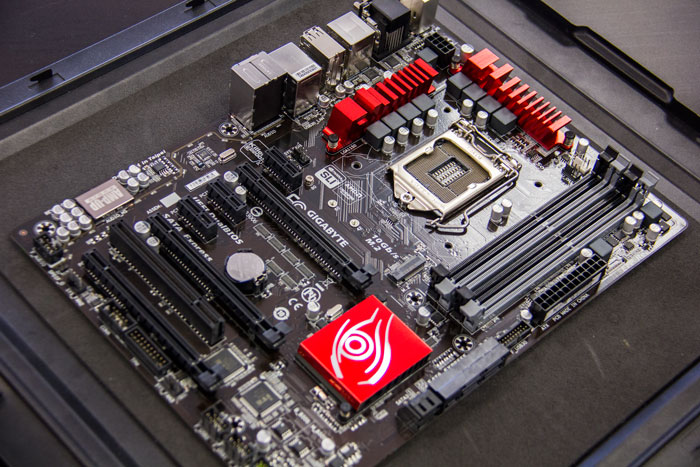

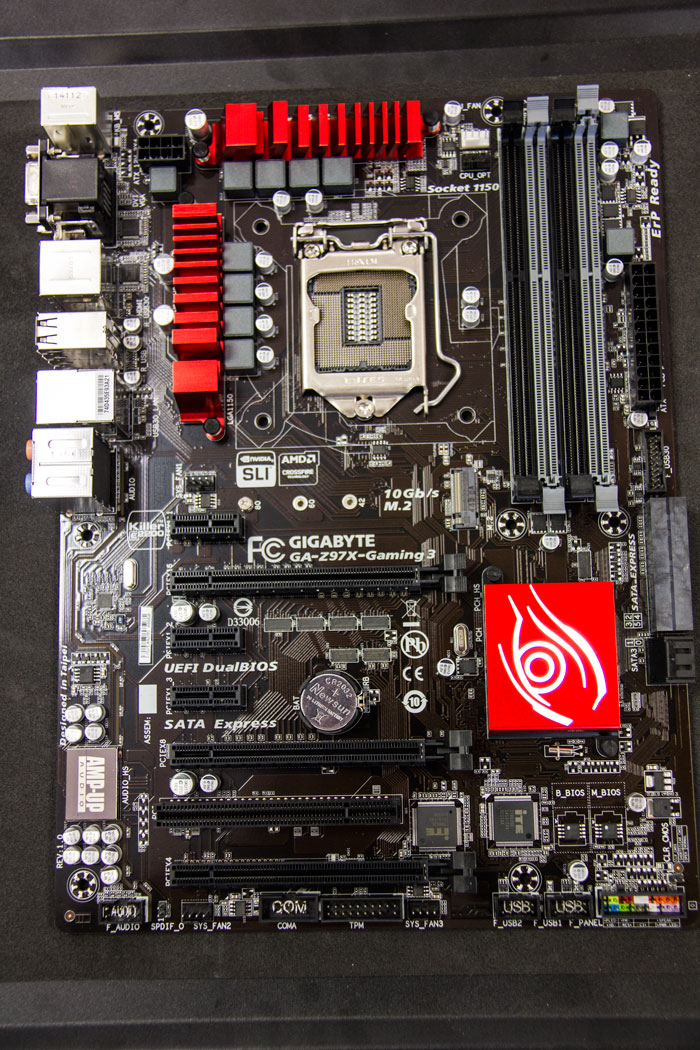

    La serie Gaming de Gigabyte se caracteriza por una estética más cuidada de lo normal y con unas características pensadas para tener contentos a los jugadores que requieran de ciertas tecnologías para aprovechar al máximo sus habilidades.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0535-2.jpg
Visitas:	1
Size:	250,7 KB
ID:	179775


    Especificaciones

    Chipset Intel Z97 – LGA 1150

    Memoria
    • 4 módulos DDR3 desde 1333 hasta 3200 MHz (OC).


    Puertos de expansión:
    • 3x PCI-e 3.0 x16 (x16, x8/x8, x8/x8/x4)
    • 3x PCI-e 2.0 x1
    • 1x PCI


    Almacenamiento
    • 6x SATA 3 (6Gbps)
    • 1x puerto M.2. Los conectores SATA 3 y 4 quedarán desactivados cuando se instale un M.2.
    • 1x SATA Express


    Conectividad
    • 6x USB 3.0 (4 en el panel trasero y dos internos)
    • 8x USB 2.0 (4 en el panel trasero, y 4 más internos)


    Audio
    • Chip Realtek ALC1150
    • Canales 7.1 HD
    • Salida S/PDIF


    Red
    • Controladora Killer E2201 Gigabit LAN


    CrossFire/SLI
    • Soporta 2-Say SLI


    Conectores E/S internos
    • 1 x conector de alimentación ATX 12V 8-pin
    • 3 x conector del ventilador del sistema
    • 1 x conector del ventilador de la CPU
    • 1 x conector del panel frontal
    • 1 x conector de alimentación principal ATX 24-pin
    • 1 x conector de audio en el panel frontal
    • 1 x USB 3.0/2.0
    • 2 x conectores USB 2.0/1.1
    • 1 x conector del puerto de serie
    • 1 x Clear CMOS jumper
    • 1 x conector S/PDIF Out
    • 6 x conector SATA 6Gb/s
    • 1 x conector Trusted Platform Module (TPM)
    • 1 x conector para ventilador refrigerado por agua (CPU_OPT)
    • 1 x conector SATA Express
    • 1 x conector M.2 PCIe

    Panel E/S Trasero
    • 1 x Puerto RJ-45
    • 4 x puertos USB 2.0/1.1
    • 1 x conector óptico S/PDIF Out
    • 1 x HDMI
    • 1 x puerto de ratón PS / 2
    • 1 x puerto de Teclado PS / 2
    • 4 x puerto USB 3.0/2.0
    • 1 x puerto D-Sub
    • 1 x puerto DVI-D
    • 5 x conector jack de audio (salida a altavoz central/subwoofer, salida a altavoz posterior, entrada de línea, salida de línea, entrada de micrófono)



    Formato
    • ATX (30.5 cm x 22.5 cm)
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 04-08-14, 14:27:25.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

  • #2
    Características especiales

    1.1 Características especiales

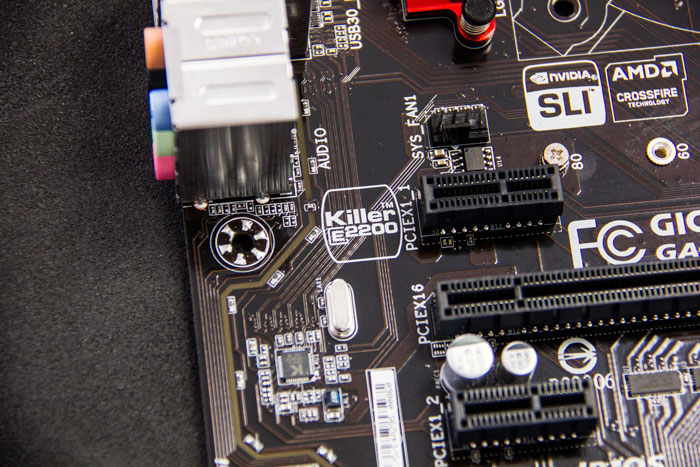

    Incorpora la afamada tarjeta de red Killer E2000, la cual cuenta con diferentes tecnologías para mejorar la experiencia de juego ya que cuenta con priorización de paquetes, entre otras cosas.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0548.jpg
Visitas:	1
Size:	116,9 KB
ID:	176539

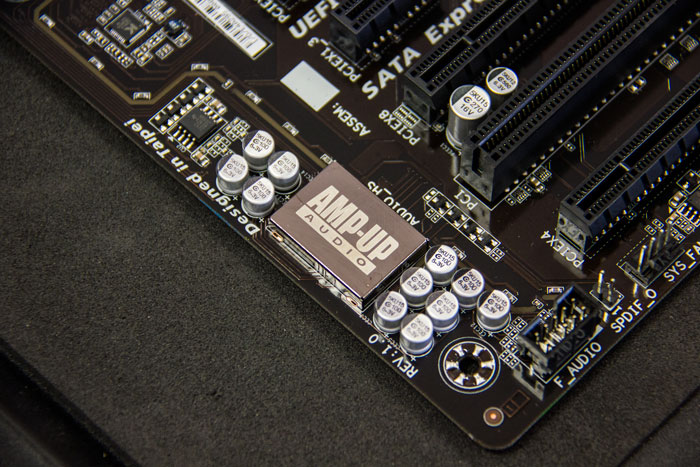

    Cuenta con un amplificador de audio para poder conectar auriculares/cascos de alta impedancia, así como todo el software SoundBlaster, el cual es un sinónimo directo de la palabra calidad.

    También incorpora una división que separa la parte de audio con la placa base para que haya las mínimas interferencias posibles. Esto es algo que ya hemos visto en prácticamente todas las Z97.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0536.jpg
Visitas:	1
Size:	112,3 KB
ID:	176540

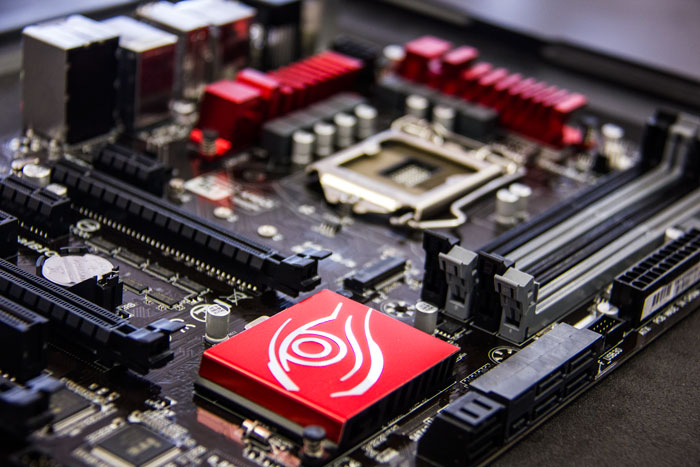

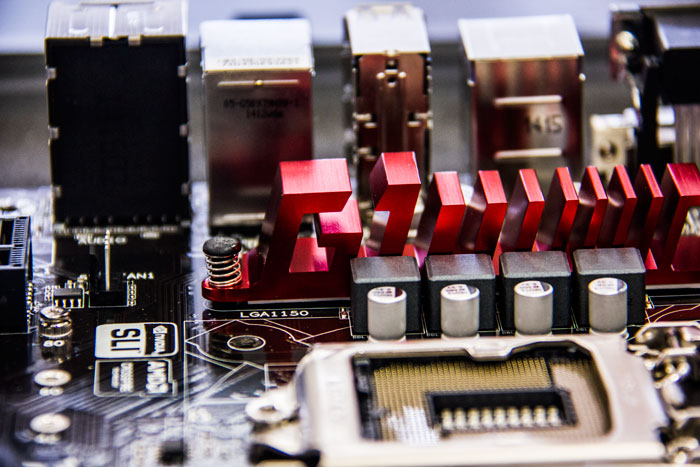

    Gigabyte ha cuidado bastante los detalles estéticos para tratarse de una placa base de gama media. El disipador tiene un mejor acabado de lo visto en este rango de precios, y además es efectivo.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0540.jpg
Visitas:	2
Size:	84,5 KB
ID:	176541
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 04-08-14, 14:29:34.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

    Comentario


    • #3

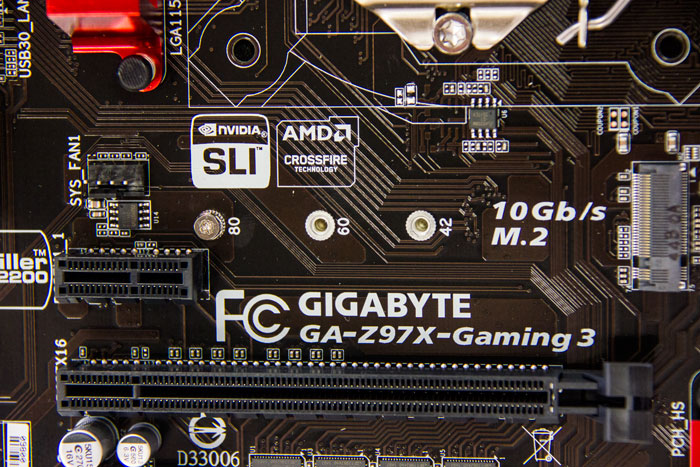

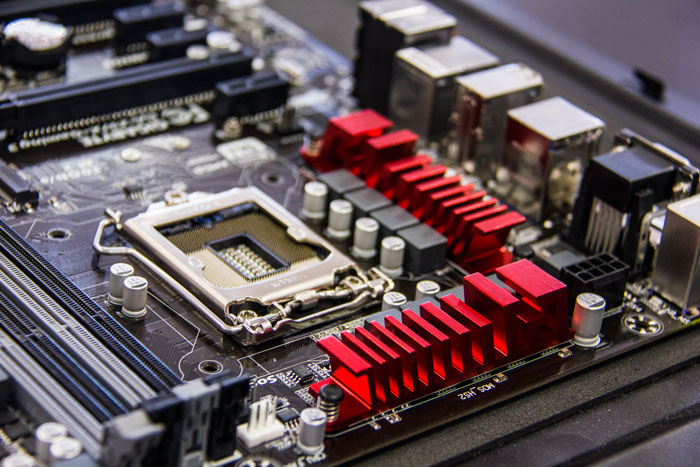

      Galería de fotos

      1.2 Galería de fotos


      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0539.jpg
Visitas:	1
Size:	99,0 KB
ID:	176533

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0540.jpg
Visitas:	2
Size:	84,5 KB
ID:	176534

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0543.jpg
Visitas:	1
Size:	126,8 KB
ID:	176535

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0547.jpg
Visitas:	1
Size:	139,1 KB
ID:	176536

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0549.jpg
Visitas:	1
Size:	110,9 KB
ID:	176537

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0541.jpg
Visitas:	1
Size:	85,7 KB
ID:	176538
      Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 04-08-14, 14:29:56.
      Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
      MATRIX GTX 780Ti Platinum | LG 29UB65P
      Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
      Tesoro Lobera Supreme|Razer Naga Hex
      Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
      Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

      Comentario


      • #4
        Re: Galería de fotos

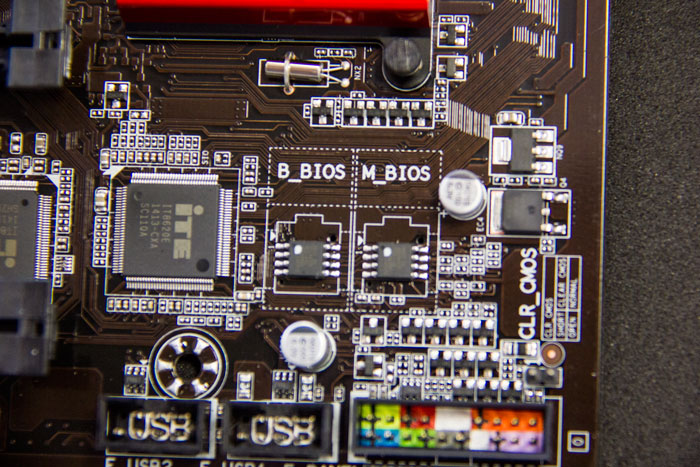

        No esta pero que nada mal para ser una placa de 130€, si hasta lleva dos bios!, bien por Gigabyte. Muy buen audio como cualquier placa gaming que se precie, M.2, PCI-Express,...Quizá lo único mejorable sea cambiar ese pcb marrón por uno negro mate como ya ha hecho por ejemplo MSI, para que combine mejor con ese precioso rojo oscuro de los disipadores. Que desaparezcan ya esos antiguos slots PCI que ya casi nadie usa (aunque solo lleva uno), y sobre todo que tiene una medida un poco especial, más estrecha que una ATX normal lo que hace que los agujeros para fijarla a la caja no estén en los extremos como es habitual por lo que la parte derecha puede flexar cuando le conectas algo sobre todo el conector de 24-pins, cuidadín Alavadomanuel!
        Voy a flagelarme un rato por no haber sido lo suficientemente buen overclocker como para llevármela
        -

        Comentario


        • #5
          Re: Galería de fotos

          Gracias! Pues sí es verdad lo que dices, porque al tener una disposición distinta a las demás en cuanto a tornillos, podemos encontrarnos ciertas diferencias, y la del conector de 24 pines es una de ellas (puedes poner el dedo por abajo para evitar que se curve).
          Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
          MATRIX GTX 780Ti Platinum | LG 29UB65P
          Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
          Tesoro Lobera Supreme|Razer Naga Hex
          Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
          Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

          Comentario


          • #6
            Re: Galería de fotos

            Wow, vaya bicharraco de placa base El disipador rojo con el ojo pintado me encanta.

            Originalmente publicado por turixant Ver Mensaje
            Que desaparezcan ya esos antiguos slots PCI que ya casi nadie usa (aunque solo lleva uno)
            Ahí tienes toda la razón, no sé por qué todavía insisten en ponerlos...
            Agradecer no cuesta nada. Es más, motiva a seguir colaborando

            Comentario


            • #7
              Re: Galería de fotos

              esta muy bn la placa . funciona super bn y la bios es como la de su hermana mayor tiene todas las opciones de memoria para hacer oc y demas un 10 por la placa . lo que si echo en falta tanto sea gaming como series de oc esque lleven un boton para encender :)

              Comentario


              • #8
                Re: Galería de fotos

                Lo que más me gusta del tema es la calidad de las fotos.. muy buenas!!

                Y el detalle de la placa sobre la tapa de la caja insonorizada...

                Un saludo!
