  • MSI Z97 U3 Plus

    1. MSI Z97 U3 Plus
    2. BIOS MSI Z97 U3 Plus

    3. Guía Overclocking MSI Z97 U3 Plus1. MSI Z97 U3 Plus

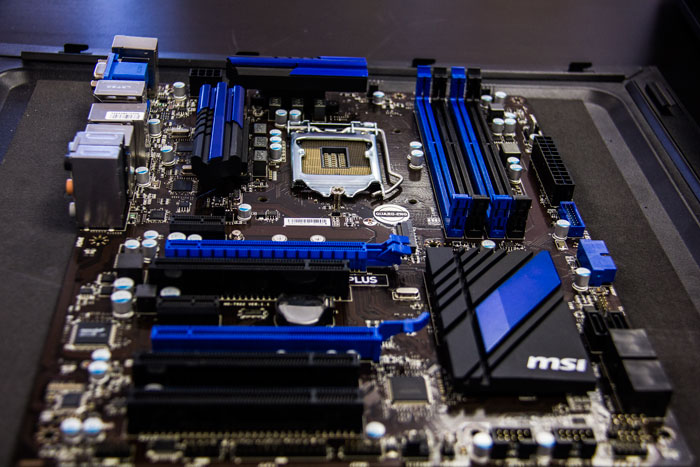

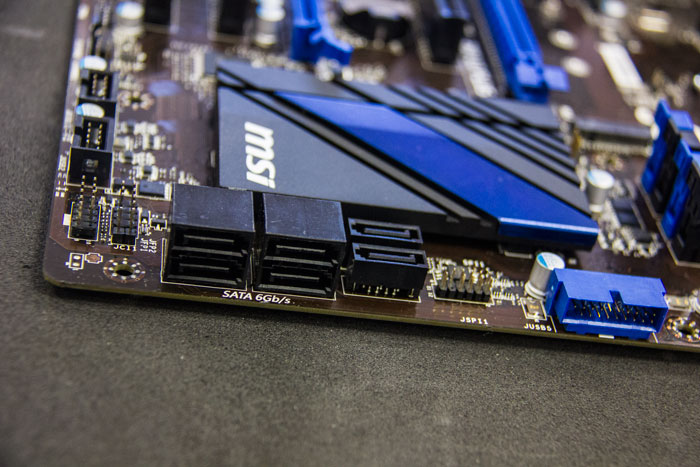

    A pesar de ser una gama de entrada para el chipset Z97, MSI ha sabido combinar prestaciones, calidad y precio en esta placa, perfectamente válida para cualquier uso del ordenador.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0117.jpg
Visitas:	1
Size:	268,6 KB
ID:	179376



    1.1 Especificaciones

    Chipset Intel Z97 – LGA 1150
    Memoria
    • 4 módulos DDR3 desde 1066 hasta 3300 MHz (OC).

    Puertos de expansión:
    • 1x PCI-e 3.0 x16
    • 1x PCI-e 2.0 x16
    • 2x PCI-e 2.0 x1
    • 2x PCI

    Almacenamiento
    • 6x SATA 3 (6Gbps)
    • 1x puerto M.2. El puerto M.2 soporta conexión mediante buses SATA 3 o mediante PCI-e 2x (10 Gbps).

    Conectividad
    • 4x USB 3.0 (2 en el panel trasero y otros dos internos)
    • 8x USB 3.0 (2 en el panel trasero, y cuatro más internos)

    Vídeo
    • 1 x HDMI port, soporta una resolución máxima de 4096x2160@24Hz o 2560x1600@60Hz
    • 1 x VGA port, soporta una resolución máxima de 1920x1200@60Hz
    • 1 x DVI-D port, soporta una resolución máxima de 1920x1200@60Hz

    Audio
    • Chip Realtek ALC1150
    • Canales 7.0 HD

    Red
    • Controladora Realtek 8111G Gigabit LAN

    CrossFire/SLI
    • Soporta AMD CrossFire

    Conectores internos
    • 1 x 24-pin ATX main power connector
    • 1 x 8-pin ATX 12V power connector
    • 6 x SATA 6Gb/s connectors
    • 1 x M.2 port
    • 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
    • 2 x USB 3.0 connectors (supports additional 4 USB 3.0 ports)
    • 2 x 4-pin CPU fan connectors
    • 3 x 4-pin system fan connectors
    • 1 x TPM module connector
    • 1 x Serial port connector
    • 1 x Parallel port connector
    • 1 x Front panel audio connector
    • 2 x System panel connectors
    • 1 x Chassis Intrusion connector
    • 1 x Clear CMOS jumper

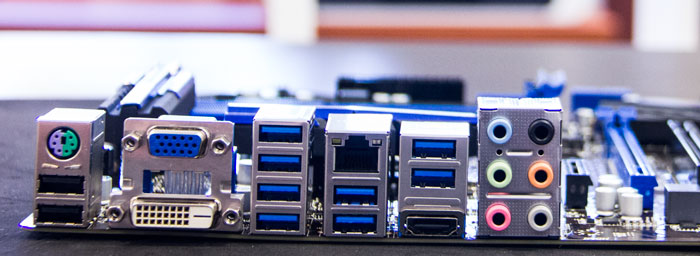

    Conectores externos
    • 1 x PS/2 keyboard/ mouse combo port
    • 2 x USB 2.0 ports
    • 8 x USB 3.0 ports
    • 1 x VGA port
    • 1 x DVI-D port
    • 1 x HDMI port
    • 1 x LAN (RJ45) port
    • - 6 x audio jacks

    Formato
    • ATX (30.5 cm x 24.4 cm)
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 17-07-14, 13:54:03.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

  • #2
    Re: MSI Z97 U3 Plus

    1.1 Características especiales

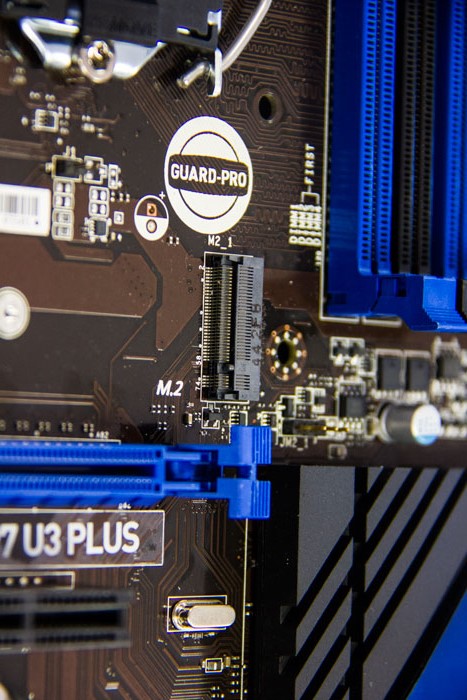

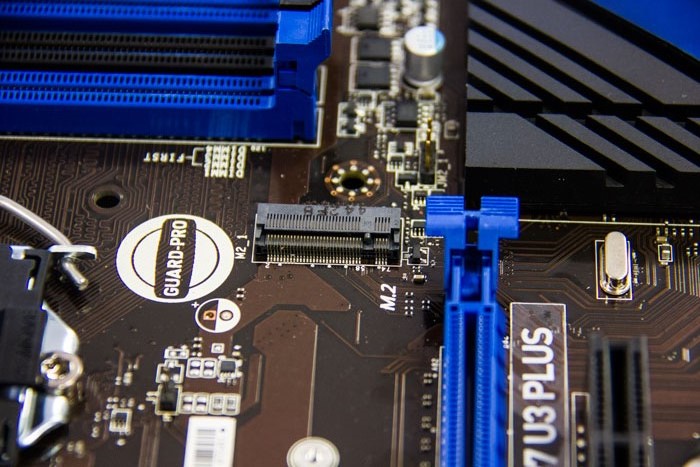

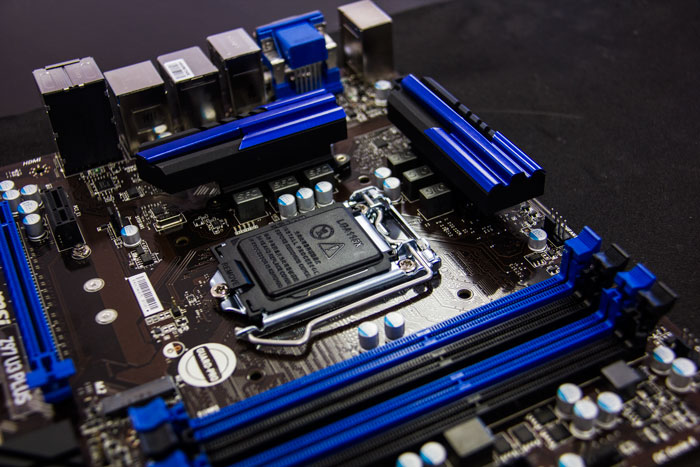

    Cuenta con la tecnología Guard-Pro, la cual ahorra hasta un 29% de energía cuando algunos puertos equipo no están en uso. Por ejemplo, desactiva los chips destinados a puertos USB, PCI-e, PCI, SATA y DIMM en caso de no usarse.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0129.jpg
Visitas:	1
Size:	118,9 KB
ID:	174934

    Soporte para transimisión de vídeos a resolución 4K (3840 x 2160) a través del puerto HDMI ya incluido en la placa base, por lo que estaremos preparados para ver contenidos en UHD.

    Haga clic en la imagen para ver una versión más grande

Nombre:	Untitled-11.jpg
Visitas:	1
Size:	50,2 KB
ID:	174937

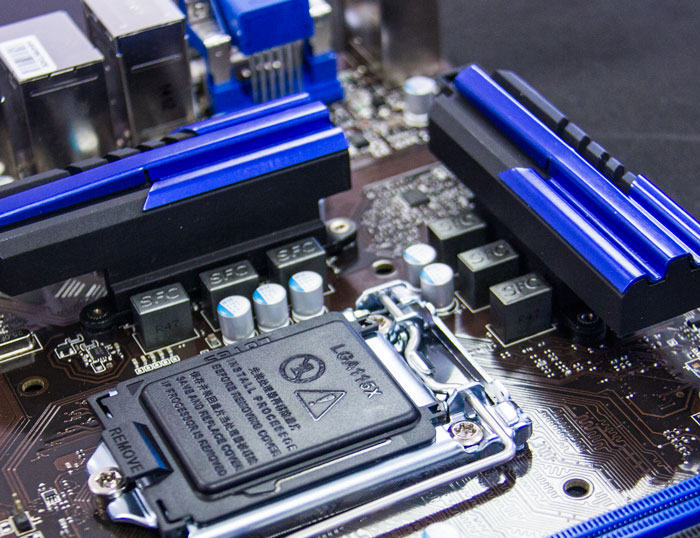

    Garantía Military Class 4, lo que garantiza una alta durabilidad y calidad de los distintos componentes de la placa base, como los condensadores sólidos y los SFC (Super Frrite Chokes).

    Haga clic en la imagen para ver una versión más grande

Nombre:	Untitled-1.png
Visitas:	1
Size:	42,3 KB
ID:	174936

    Haga clic en la imagen para ver una versión más grande

Nombre:	Untitled-2.jpg
Visitas:	1
Size:	118,1 KB
ID:	174935
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 17-07-14, 13:39:20.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

    Comentario


    • #3
      Re: MSI Z97 U3 Plus

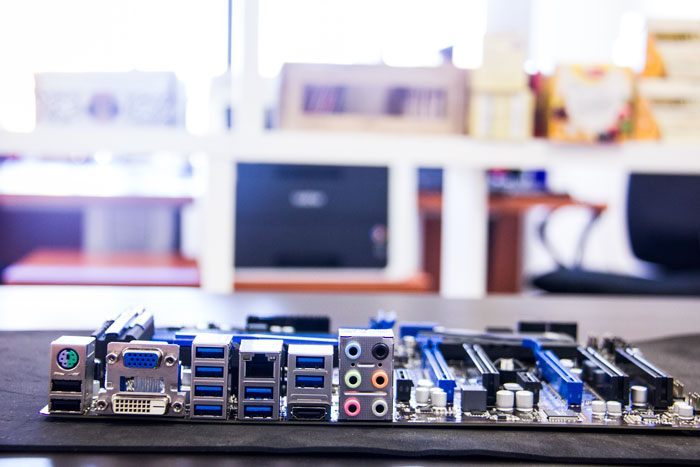

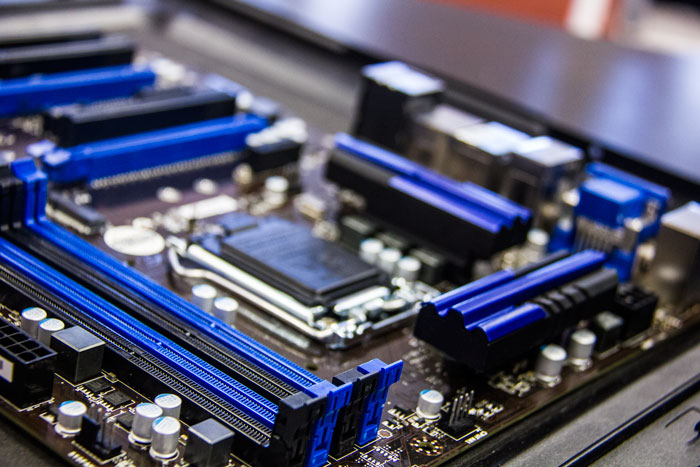

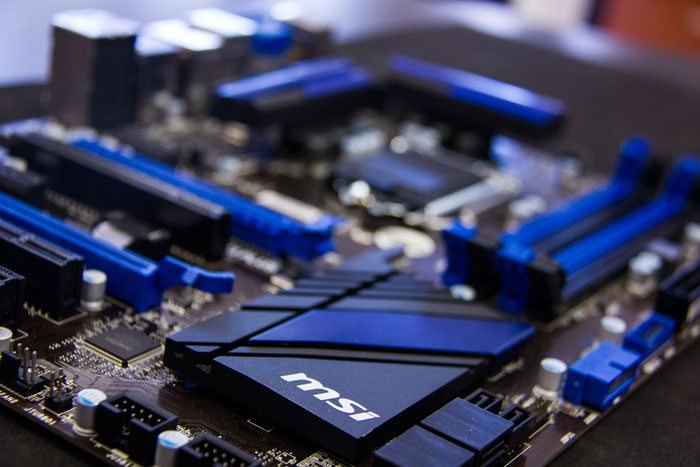

      1.2 Galería de fotos

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0089.jpg
Visitas:	1
Size:	64,4 KB
ID:	174938

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0093.jpg
Visitas:	1
Size:	94,5 KB
ID:	174939

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0118.jpg
Visitas:	1
Size:	87,5 KB
ID:	174940

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0129.jpg
Visitas:	1
Size:	114,0 KB
ID:	174941

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0135.jpg
Visitas:	1
Size:	90,5 KB
ID:	174942

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0091.jpg
Visitas:	1
Size:	60,5 KB
ID:	174943

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0133.jpg
Visitas:	1
Size:	85,2 KB
ID:	174944
      Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 17-07-14, 13:44:37.
      Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
      MATRIX GTX 780Ti Platinum | LG 29UB65P
      Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
      Tesoro Lobera Supreme|Razer Naga Hex
      Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
      Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB
