Aquí se detallan todas las opciones de la BIOS de la MSI Z97 U3 Plus.

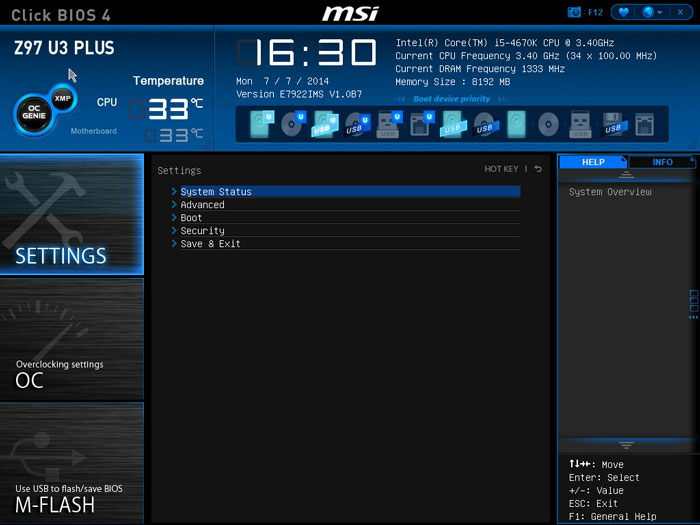

Dentro del apartado Settings tenemos opciones de booteo, además de poder configurar unas cuantas cosas más que veremos.

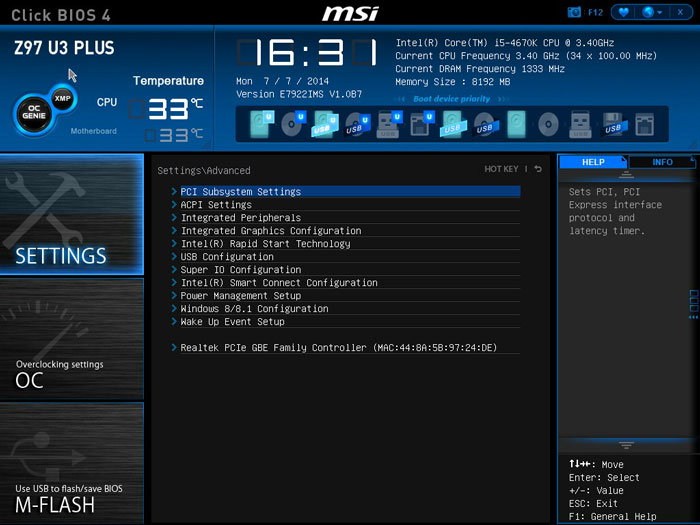

Si entramos en Advanced, podemos configurar algunas de las opciones avanzadas de la placa base, como lo son la administración de los PCI-e.
O la administración de los puertos internos destinados a los periféricos o discos duros. Desde aquí podemos cambiar el disco duro a AHCI, si todavía no lo habíamos hecho, aunque es muy recomendable formatear antes de cambiar esto, ya que el rendimiento se verá mermado y no será el máximo que puede dar el disco duro.

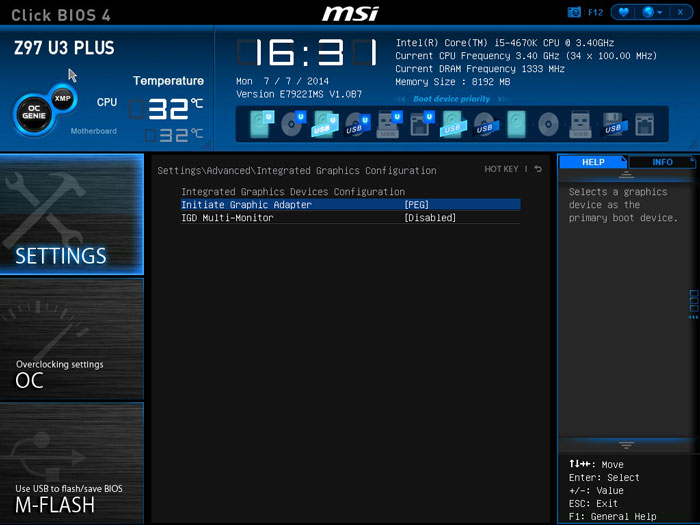

Una de las cosas que más problemas puede dar es desactivar la gráfica integrada, tanto de la placa base como del procesador, pero desde aquí podremos alternar entre unas y otras.

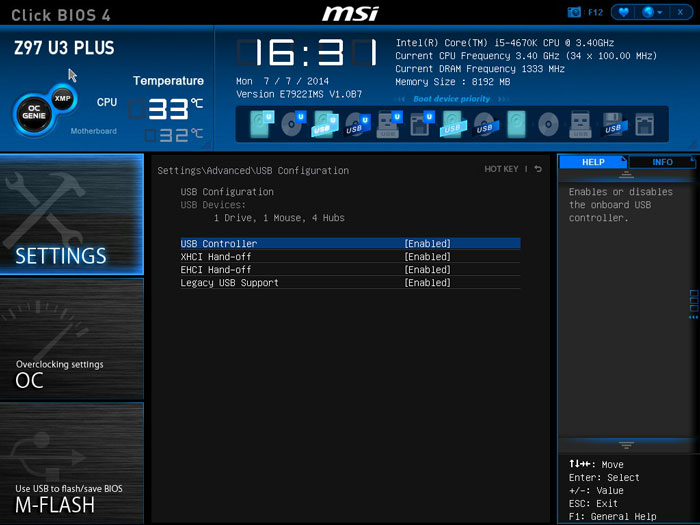

Luego tenemos también opciones para el controlador USB, desde el cual podremos manejar algunas de las opciones que tiene.
Podemos activar/desactivar LEDs de la placa base, así como gestionar la forma en la que se comporta la placa base ante una pérdida de corriente.

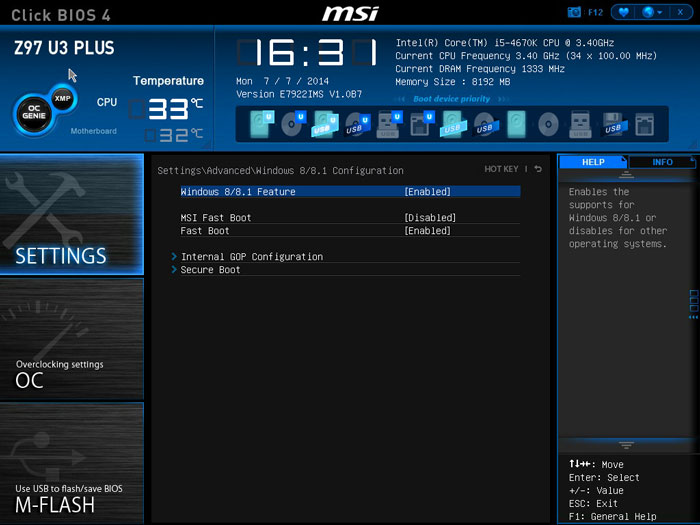

Para activar el inicio rápido de Windows 8 y 8.1, tenemos la siguiente pestaña. Es recomendable el uso de MSI Fast Boot en lugar de el que viene predefinido.

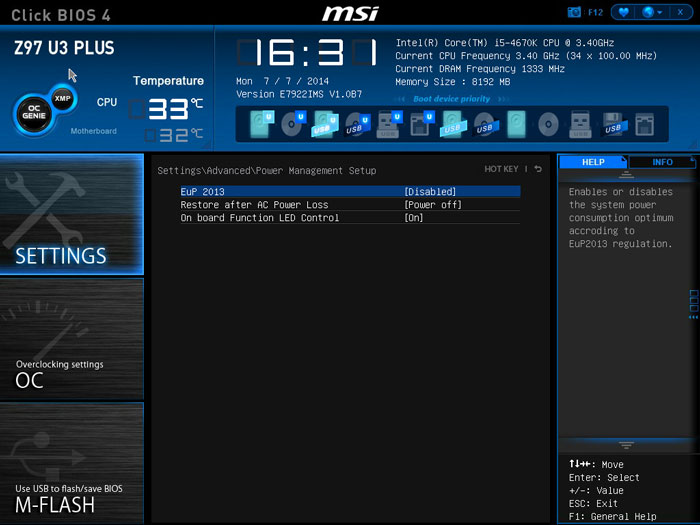

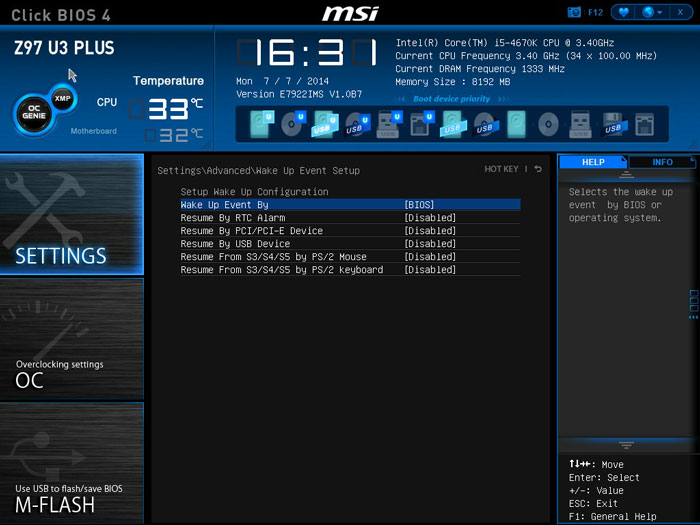

La MSI Z97 U3 viene con bastantes opciones para encender el ordenador, ya sea mediante agentes externos o configurándolo por software.

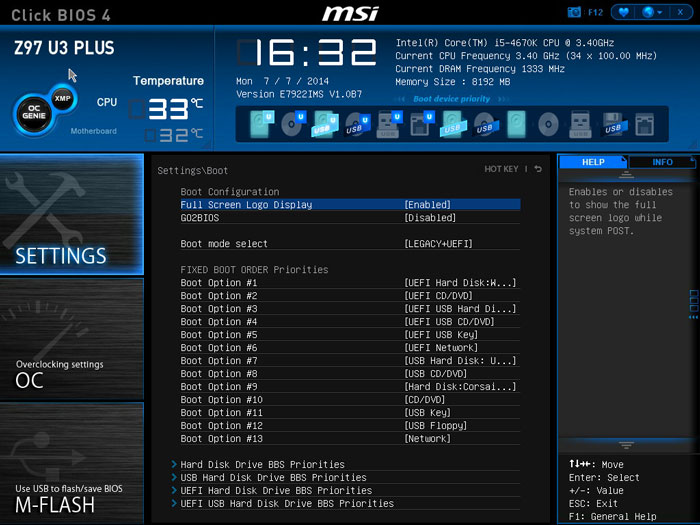

Las opciones de boot de los discos duros son algo imprescindible a la hora de ejecutar Windows o cualquier otro sistema operativo, tenemos hasta 13 diferentes preferencias para el boot.
En el apartado M-Flash tenemos opciones para cargar las BIOS externamente, además de actualizar la BIOS de la placa base y guardar configuraciones de BIOS en una unidad externa.

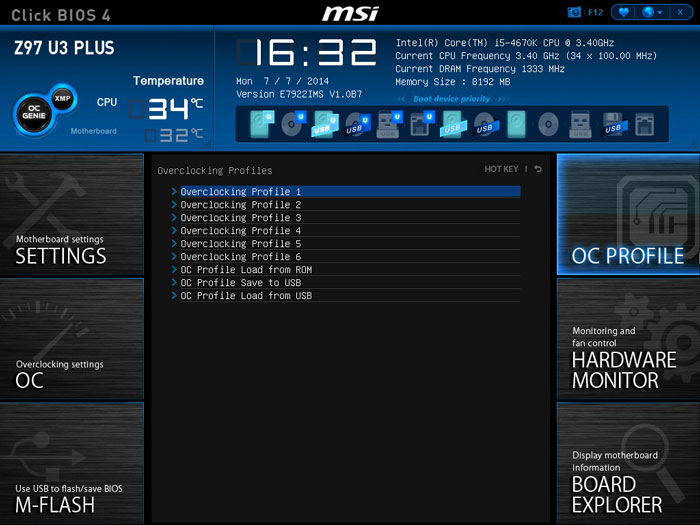

Tambíen podemos guardar hasta 6 perfiles distintos de overclock, ideal para tener distintas configuraciones en un instante.

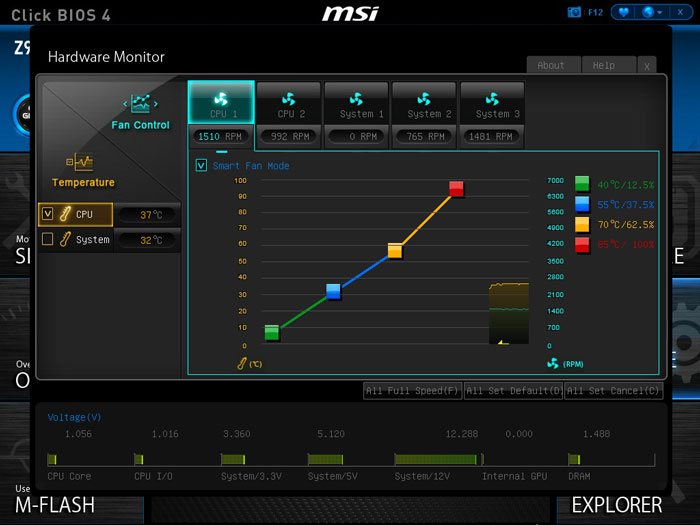

A la hora de regular los distintos ventiladores que están conectados a la placa base, podemos guiarnos del perfil gráfico que tenemos en la BIOS. Ahí se representarán tantos ventiladores como tengamos y podremos personalizar los distintos perfiles para cada uno de ellos como nosotros queramos.

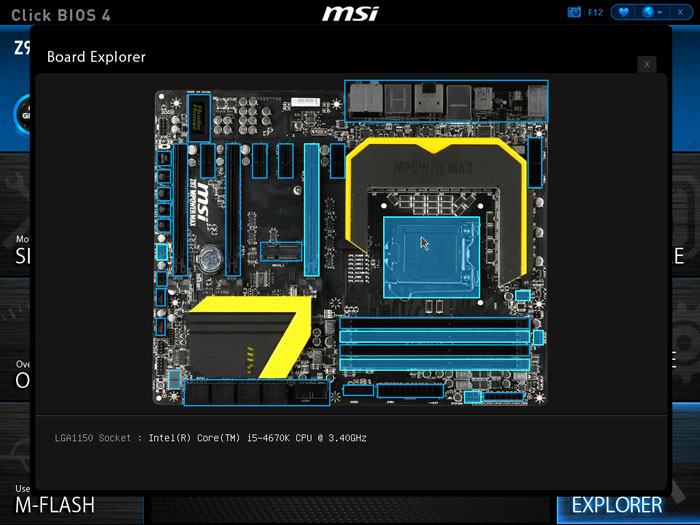

La opción “Board Explorer” hace referencia a todos los puertos de la placa base, tengamos algo conectado a ellos o no. Nos darán información básica acerca de cada uno de ellos.
Overclock MSI Z97 U3 Plus

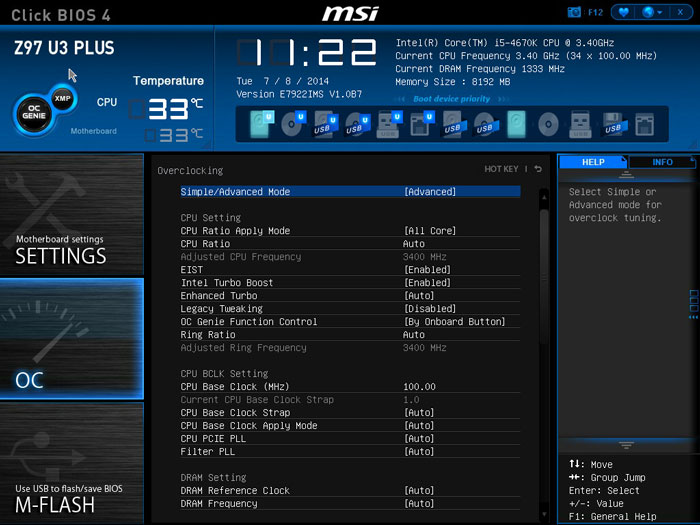

Pasando a los parámetros de overclock en la MSI Z97 U3, tenemos una gran variedad de opciones, vamos a definirlos uno a uno y veremos para qué sirven o en qué influyen en ciertos casos.
CPU BCLK Setting
Voltage Setting

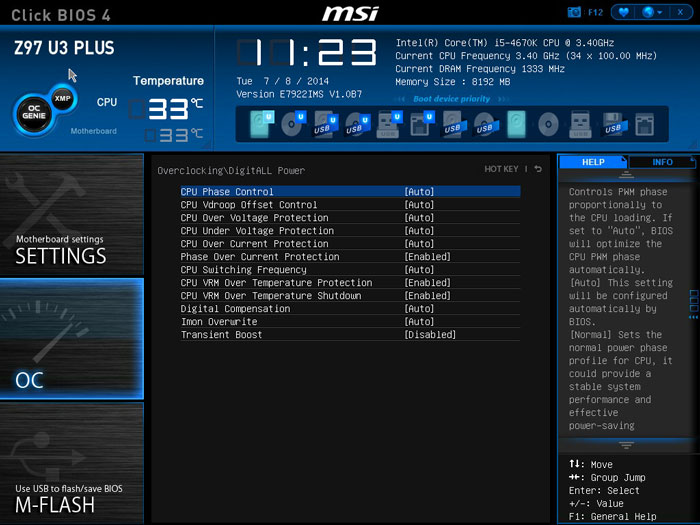

DigitALL Power
Vamos a aclarar unos términos:
CPU Features

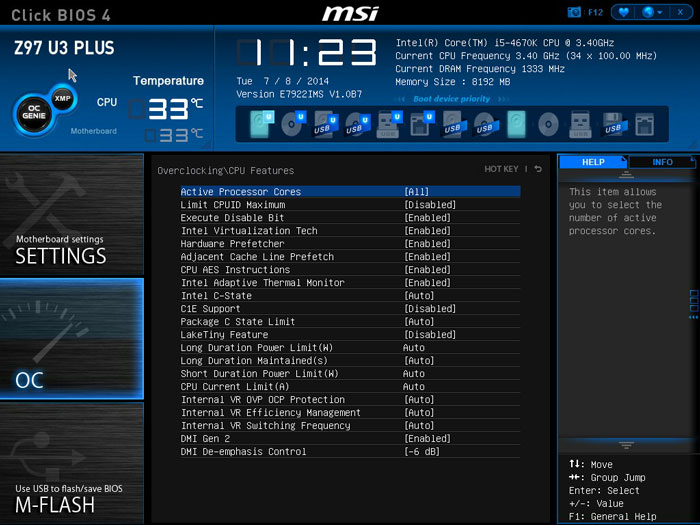

En este apartado encontraremos todo lo relacionado con opciones del procesador, protecciones, energía, estados…
Aquí se detallan todas las opciones de la BIOS de la MSI Z97 U3 Plus.
Dentro del apartado Settings tenemos opciones de booteo, además de poder configurar unas cuantas cosas más que veremos.
Si entramos en Advanced, podemos configurar algunas de las opciones avanzadas de la placa base, como lo son la administración de los PCI-e.
- PEG0 - Gen X
- CPU PCI-E Lane Configuration
- CPU PCI-E Lanes Control
- PCI Lantecy Timer
O la administración de los puertos internos destinados a los periféricos o discos duros. Desde aquí podemos cambiar el disco duro a AHCI, si todavía no lo habíamos hecho, aunque es muy recomendable formatear antes de cambiar esto, ya que el rendimiento se verá mermado y no será el máximo que puede dar el disco duro.
Una de las cosas que más problemas puede dar es desactivar la gráfica integrada, tanto de la placa base como del procesador, pero desde aquí podremos alternar entre unas y otras.
Luego tenemos también opciones para el controlador USB, desde el cual podremos manejar algunas de las opciones que tiene.
Podemos activar/desactivar LEDs de la placa base, así como gestionar la forma en la que se comporta la placa base ante una pérdida de corriente.
Para activar el inicio rápido de Windows 8 y 8.1, tenemos la siguiente pestaña. Es recomendable el uso de MSI Fast Boot en lugar de el que viene predefinido.
La MSI Z97 U3 viene con bastantes opciones para encender el ordenador, ya sea mediante agentes externos o configurándolo por software.
Las opciones de boot de los discos duros son algo imprescindible a la hora de ejecutar Windows o cualquier otro sistema operativo, tenemos hasta 13 diferentes preferencias para el boot.
En el apartado M-Flash tenemos opciones para cargar las BIOS externamente, además de actualizar la BIOS de la placa base y guardar configuraciones de BIOS en una unidad externa.
Tambíen podemos guardar hasta 6 perfiles distintos de overclock, ideal para tener distintas configuraciones en un instante.
A la hora de regular los distintos ventiladores que están conectados a la placa base, podemos guiarnos del perfil gráfico que tenemos en la BIOS. Ahí se representarán tantos ventiladores como tengamos y podremos personalizar los distintos perfiles para cada uno de ellos como nosotros queramos.
La opción “Board Explorer” hace referencia a todos los puertos de la placa base, tengamos algo conectado a ellos o no. Nos darán información básica acerca de cada uno de ellos.
Overclock MSI Z97 U3 Plus
Pasando a los parámetros de overclock en la MSI Z97 U3, tenemos una gran variedad de opciones, vamos a definirlos uno a uno y veremos para qué sirven o en qué influyen en ciertos casos.
CPU Ratio Apply Mode {All Core / Per Core}: Para poder aplicarlo solo en un núcleo, o en varios. El aplicarlo solo en un núcleo puede ser útil para benchmarks que solo requieran de un núcleo, como SuperPI o Cinebench Single Core por ejemplo.
CPU Ratio: El valor principal con el que se hace OC. Este valor, estado de serie, depende del procesador que esté puesto en la placa, en el ejemplo de un Intel Core i5 4670K este valor de serie es de x34.
Adjusted CPU Frequency: Es la frecuencia del procesador, que se calcula a tiempo real según los ajustes que vayas haciendo, pero no se aplica hasta que no guardas los cambios.
CPU Ratio Mode {Dynamic Mode / Fixed Mode}: Más que nada es un ajuste del ratio del CPU Ratio en momentos concretos. Si seleccionas Fixed Mode, no variarán los GHz del procesador, sea en carga o en idle
EIST: Enhanced Intel Speedstep Technology) Es un modo de ajuste de energía, complementa a los C-States. Dependiendo de si tu procesador soporta ciertos C-States, y los tienes activados, bajará el voltaje y la frecuencia automáticamente. Si el valor CPU Ratio no está en Auto, EIST no funcionará
Intel Turbo Boost: Aplica un turbo al procesador, gozando así de más velocidad pero sin subir el voltaje, siempre y cuando las temperaturas no sean altas.
Enhanced Turbo: Alternativa recomendada a Intel Turbo Boost en las placas de MSI.
OC Genie Function Control {By BIOS Options / By Onboard button}: Para activar la opción de overclock fácil desde la placa base mediante el botón físico, o desde la BIOS mediante el botón virtual.
Ring Ratio: Este término se expresa en un multiplicador que modifica el rendimiento entre la CPU y otros componentes, no afecta a los PCI-e o SATA. Este valor dependerá del procesador instalado y, dependiendo del que sea, aceptará unos valores u otros. Este valor nunca puede ser mayor que el CPU Ratio. También ayuda a la estabilidad del overclock en ciertos casos.
Adjusted Ring Frequency: Muestra la frecuencia dependiendo del valor seleccionado en Ring Ratio.
CPU Ratio: El valor principal con el que se hace OC. Este valor, estado de serie, depende del procesador que esté puesto en la placa, en el ejemplo de un Intel Core i5 4670K este valor de serie es de x34.
Adjusted CPU Frequency: Es la frecuencia del procesador, que se calcula a tiempo real según los ajustes que vayas haciendo, pero no se aplica hasta que no guardas los cambios.
CPU Ratio Mode {Dynamic Mode / Fixed Mode}: Más que nada es un ajuste del ratio del CPU Ratio en momentos concretos. Si seleccionas Fixed Mode, no variarán los GHz del procesador, sea en carga o en idle
EIST: Enhanced Intel Speedstep Technology) Es un modo de ajuste de energía, complementa a los C-States. Dependiendo de si tu procesador soporta ciertos C-States, y los tienes activados, bajará el voltaje y la frecuencia automáticamente. Si el valor CPU Ratio no está en Auto, EIST no funcionará
Intel Turbo Boost: Aplica un turbo al procesador, gozando así de más velocidad pero sin subir el voltaje, siempre y cuando las temperaturas no sean altas.
Enhanced Turbo: Alternativa recomendada a Intel Turbo Boost en las placas de MSI.
OC Genie Function Control {By BIOS Options / By Onboard button}: Para activar la opción de overclock fácil desde la placa base mediante el botón físico, o desde la BIOS mediante el botón virtual.
Ring Ratio: Este término se expresa en un multiplicador que modifica el rendimiento entre la CPU y otros componentes, no afecta a los PCI-e o SATA. Este valor dependerá del procesador instalado y, dependiendo del que sea, aceptará unos valores u otros. Este valor nunca puede ser mayor que el CPU Ratio. También ayuda a la estabilidad del overclock en ciertos casos.
Adjusted Ring Frequency: Muestra la frecuencia dependiendo del valor seleccionado en Ring Ratio.
CPU BCLK Setting
CPU Base Clock (MHz): Modifica el BCLK. Al modificar este valor no solo se está modificando la velocidad del procesador sino que también se modifica la de los PCI-e y SATA. No es recomendable modificar mucho este valor, ya que si tenemos un procesador desbloqueado, este valor solo lo usaremos para pequeños ajustes.
Current CPU Base Clock Strap: {1 / 1.25 / 1.67 / 2.5}: Se usa principalmente para overclockear procesadores sin multiplicador desbloqueado. Se modificará esto conforme se suba de frecuencia el BCLK, en caso de que no quieras que se vea afectada la velocidad de los PCI-e, SATA, USB, pero sí la del procesador.
CPU Base Clock Apply Mode {Auto / Next Boot / Inmediate / During Boot}: Selecciona el modo en el que se aplicarán los cambios del BCLK.
CPU PCIE PLL {Enabled / Disabled}:
Filter PLL {Enabled / Disabled}:
DRAM Setting
DRAM Reference Clock: Reloj actual de la memoria RAM.
DRAM Frequency: Es la frecuencia a la que trabajará la RAM, dependiendo del BCLK tendrá un valor u otro aproximado al que hayas seleccionado.
Current CPU Base Clock Strap: {1 / 1.25 / 1.67 / 2.5}: Se usa principalmente para overclockear procesadores sin multiplicador desbloqueado. Se modificará esto conforme se suba de frecuencia el BCLK, en caso de que no quieras que se vea afectada la velocidad de los PCI-e, SATA, USB, pero sí la del procesador.
CPU Base Clock Apply Mode {Auto / Next Boot / Inmediate / During Boot}: Selecciona el modo en el que se aplicarán los cambios del BCLK.
CPU PCIE PLL {Enabled / Disabled}:
Filter PLL {Enabled / Disabled}:
DRAM Setting
DRAM Reference Clock: Reloj actual de la memoria RAM.
DRAM Frequency: Es la frecuencia a la que trabajará la RAM, dependiendo del BCLK tendrá un valor u otro aproximado al que hayas seleccionado.
Adjusted DRAM Frequency: Muestra la velocidad final de la RAM con los cambios que se han seleccionado.
Extreme Memory Profile (X.M.P): Es un ajuste automático y óptimo de las memorias. Se podrá seleccionar cuando las memorias sean compatibles y vengan con un perfil XMP de fábrica.
DRAM Timing Mode {Auto / Link / UnLink}: En auto, la BIOS cargará unos valores de timing por defecto para las memorias instaladas. En Link, se pueden modificar las latencias para todos los módulos. En UnLink, se pueden modificar todos los valores de latencias para cada uno de los módulos instalados.
Advanced DRAM Configuration: Disponible cuando se selecciona Link o UnLink en el valor anterior. Aquí es donde se modifican las latencias de las memorias.
DRAM Training Configuration: Selecciona entre múltiples configuraciones de memoria.
Memory Fast Boot {Auto / Enabled / Disabled}: Activa o desactiva la comprobación de la estabilidad de la RAM a cada inicio del ordenador.
Extreme Memory Profile (X.M.P): Es un ajuste automático y óptimo de las memorias. Se podrá seleccionar cuando las memorias sean compatibles y vengan con un perfil XMP de fábrica.
DRAM Timing Mode {Auto / Link / UnLink}: En auto, la BIOS cargará unos valores de timing por defecto para las memorias instaladas. En Link, se pueden modificar las latencias para todos los módulos. En UnLink, se pueden modificar todos los valores de latencias para cada uno de los módulos instalados.
Advanced DRAM Configuration: Disponible cuando se selecciona Link o UnLink en el valor anterior. Aquí es donde se modifican las latencias de las memorias.
DRAM Training Configuration: Selecciona entre múltiples configuraciones de memoria.
Memory Fast Boot {Auto / Enabled / Disabled}: Activa o desactiva la comprobación de la estabilidad de la RAM a cada inicio del ordenador.

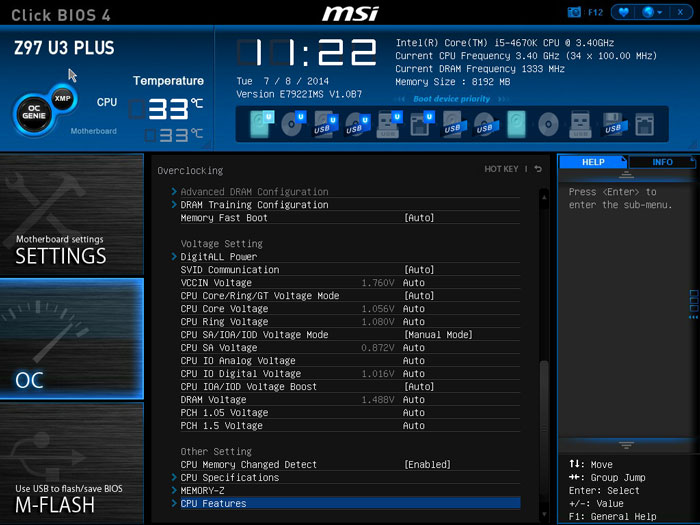

Voltage Setting
DigitALL Power
CPU Phase Control {Auto / Normal / Optimized / Disabled}: Controla el voltaje que llega a los VRM dependiendo de la carga del procesador.
CPU Vdroop Offset Control: Selecciona un porcentaje para el Vdroop del procesador, cuanto más cercano a 100, más voltaje asignará.
CPU Over Voltage Protection: Selecciona un límite por lo alto, para el valor de voltaje al procesador.
CPU Under Voltage Protection: Selecciona un límite por lo bajo, para el valor de voltaje al procesador
CPU Switching Frequency: Altera la velocidad de los PWM para estabilizar el Vcore. Al elevar este valor se calentarán más los MOSFET.
CPU VRM Over Temperature Protection {Enable / Disable}: Habilita un límite de temperatura para los VRM, de manera que se si se alcanza dicho límite, el procesador comenzará a throttlear al bajar frecuencias.
Digital Compensation: Selecciona la compensación de señal de los PWM del procesador cuando las fases del MOSFET se han modificado.
Imon Overwrite {Auto / Quarter / Half / Disabled}
Transient Boost {Disabled / Enabled}: Al activarlo se aumenta la estabilidad del equipo en alta carga.
VCCIN Voltage: Selecciona el voltaje de entrada (input voltage), el cual es el que comunica la CPU con otros componentes internos. Debe estar como mínimo 0.4v más alto que el CPU Core Voltage.
CPU Core/Ring/GT Voltage Mode {Auto / Adaptive Mode / Override Mode / Offset Mode / Adaptive + Offset / Override + Offset}
Como sé que esto no queda muy claro, mejor con un ejemplo, para un i5 4670K con el valor 1.29v.
CPU Core Voltage: Selecciona el voltaje principal para el procesador.
CPU Ring Voltage: Este voltaje va directamente relacionado con el Ring Ratio, a más, más voltaje.
**Al activar alguno de los modos Offset, aparecerán más voltajes**
CPU Core Offset Mode {Auto / + / - }: Selecciona el modo en el que aplica el Offset al CPU Ring Voltage.
CPU Core Voltage Offset: Indica la cantidad de voltaje offset que quieres que se aplique al procesador, en caso de necesitarlo.
CPU Ring Voltage Offset Mode {Auto / + / - }: Selecciona el modo en el que aplica el Offset al CPU Ring Voltage.
CPU Ring Voltage Offset: Indica la cantidad de voltaje que quieres que se aplique al CPU Ring, en caso de necesitarlo.
CPU SA/IOA/IOD Voltage Mode {Manual / Offset}: Esta opción seleccionará si se aplica una cantidad de voltaje seleccionada por el usuario o se aplica un extra de voltaje para los valores indicados.
CPU Ring Voltage Offset Mode {Auto / + / - }: Selecciona el modo en el que aplica el Offset al CPU Ring Voltage.
CPU Ring Voltage Offset: Indica la cantidad de voltaje que quieres que se aplique al CPU Ring, en caso de necesitarlo.
CPU Vdroop Offset Control: Selecciona un porcentaje para el Vdroop del procesador, cuanto más cercano a 100, más voltaje asignará.
CPU Over Voltage Protection: Selecciona un límite por lo alto, para el valor de voltaje al procesador.
CPU Under Voltage Protection: Selecciona un límite por lo bajo, para el valor de voltaje al procesador
CPU Switching Frequency: Altera la velocidad de los PWM para estabilizar el Vcore. Al elevar este valor se calentarán más los MOSFET.
CPU VRM Over Temperature Protection {Enable / Disable}: Habilita un límite de temperatura para los VRM, de manera que se si se alcanza dicho límite, el procesador comenzará a throttlear al bajar frecuencias.
Digital Compensation: Selecciona la compensación de señal de los PWM del procesador cuando las fases del MOSFET se han modificado.
Imon Overwrite {Auto / Quarter / Half / Disabled}
Transient Boost {Disabled / Enabled}: Al activarlo se aumenta la estabilidad del equipo en alta carga.
VCCIN Voltage: Selecciona el voltaje de entrada (input voltage), el cual es el que comunica la CPU con otros componentes internos. Debe estar como mínimo 0.4v más alto que el CPU Core Voltage.
CPU Core/Ring/GT Voltage Mode {Auto / Adaptive Mode / Override Mode / Offset Mode / Adaptive + Offset / Override + Offset}
- Auto: Lo configurará automáticamente la BIOS
- Adaptive: Se configurará para optimizar el rendimiento/consumo
- Override Mode: Podemos seleccionar nosotros el voltaje concreto.
- Offset Mode: Podemos seleccionar el voltaje offset y seleccionar el modo offset
- Adaptive + Offset: Selecciona automáticamente el voltaje adaptive y permite escoger el offset voltage.
- Override + Offset: Permite seleccionar el voltaje y el offset voltage manualmente.
Como sé que esto no queda muy claro, mejor con un ejemplo, para un i5 4670K con el valor 1.29v.
- Auto (1.12v): Mínimo: 0.865v / Máximo: 1.298v
- Auto (poniendo además 1.29v): Mínimo 1.296v / Máximo 1.322v
- Adaptive (Auto): Mínimo: 1.288v / Máximo: 1.344v
- Override Mode (1.29v): Mínimo 1.3v / Máximo 1.332v
- Offset Mode (Auto + 0.04): Mínimo: 1.334v / Máximo: 1.36v
- Adaptive + Offset (1.29 + 0.04): Mínimo: 0.879v / Máximo 1.326v
- Override + Offset (1.29 + 0.04): Mínimo: 1.334v / Máximo: 1.365v
CPU Core Voltage: Selecciona el voltaje principal para el procesador.
CPU Ring Voltage: Este voltaje va directamente relacionado con el Ring Ratio, a más, más voltaje.
**Al activar alguno de los modos Offset, aparecerán más voltajes**
CPU Core Offset Mode {Auto / + / - }: Selecciona el modo en el que aplica el Offset al CPU Ring Voltage.
CPU Core Voltage Offset: Indica la cantidad de voltaje offset que quieres que se aplique al procesador, en caso de necesitarlo.
CPU Ring Voltage Offset Mode {Auto / + / - }: Selecciona el modo en el que aplica el Offset al CPU Ring Voltage.
CPU Ring Voltage Offset: Indica la cantidad de voltaje que quieres que se aplique al CPU Ring, en caso de necesitarlo.
CPU SA/IOA/IOD Voltage Mode {Manual / Offset}: Esta opción seleccionará si se aplica una cantidad de voltaje seleccionada por el usuario o se aplica un extra de voltaje para los valores indicados.
CPU Ring Voltage Offset Mode {Auto / + / - }: Selecciona el modo en el que aplica el Offset al CPU Ring Voltage.
CPU Ring Voltage Offset: Indica la cantidad de voltaje que quieres que se aplique al CPU Ring, en caso de necesitarlo.
Vamos a aclarar unos términos:
SA (System Agent), IOA (Input / Output Analog), IOD (Input / Output Digital): Estos valores ayudan a estabilizar el overclock cuando se overclockea la RAM o se modifica el BCLK.
CPU SA / IO Analog / IO Digital Voltage Offset Mode {Auto / + / - }: En auto, el valor del offset lo decidirá automáticamente la placa base. En + / - el valor del offset se aplicará sumando o restando la cantidad indicada de voltaje.
CPU SA / IO Analog / IO Digital Voltage Offset: Indica la cantidad de voltaje offset que quieres que se aplique a estos valores, en caso de necesitarlo.
CPU IOA/IOD Voltage Boost
DRAM Voltage: selecciona el voltaje para los módulos de memoria RAM.
PCH 1.05 Voltage: Platform Controller Hub, controla el voltaje entre el Vcc y el Vcore. Este voltaje da estabilidad cuando se modifica el BCLK, nunca pasando de 1.35v.
PCH 1.5 Voltage: Platform Controller Hub, controla el voltaje principal del chipset.
CPU Specifications: Solo es información del procesador, no se puede modificar nada
Memory-Z: Información de todos los módulos de RAM que hay instalados, no se puede modificar nada.
CPU SA / IO Analog / IO Digital Voltage Offset Mode {Auto / + / - }: En auto, el valor del offset lo decidirá automáticamente la placa base. En + / - el valor del offset se aplicará sumando o restando la cantidad indicada de voltaje.
CPU SA / IO Analog / IO Digital Voltage Offset: Indica la cantidad de voltaje offset que quieres que se aplique a estos valores, en caso de necesitarlo.
CPU IOA/IOD Voltage Boost
DRAM Voltage: selecciona el voltaje para los módulos de memoria RAM.
PCH 1.05 Voltage: Platform Controller Hub, controla el voltaje entre el Vcc y el Vcore. Este voltaje da estabilidad cuando se modifica el BCLK, nunca pasando de 1.35v.
PCH 1.5 Voltage: Platform Controller Hub, controla el voltaje principal del chipset.
CPU Specifications: Solo es información del procesador, no se puede modificar nada
Memory-Z: Información de todos los módulos de RAM que hay instalados, no se puede modificar nada.
CPU Features
En este apartado encontraremos todo lo relacionado con opciones del procesador, protecciones, energía, estados…
Active Processor Cores: Selecciona los núcleos del procesador que quieres que se activen.
Limit CPUID Maxium {Enabled / Disabled}: Limita o no, el valor CPUID en caso de haber problemas con antiguos sistemas operativos que no soportan dicho valor.
Execute Disable Bit {Enabled / Disabled}: Activa o desactiva protección contra ciertos ataques maliciosos hacia el procesador.
Intel Virtualization Tech {Enabled / Disabled}: Activa la virtualización para que el procesador no tenga problemas de tirar varios sistemas operativos desde máquinas virtuales, por ejemplo.
Hardware Prefetcher {Enabled / Disabled}: Carga ciertos archivos con más uso en la caché L2 del procesador con el fin de disminuir los tiempos de lectura.
Adjacent Cache Line Prefetch {Enabled / Disabled}: Estando activado, se reduce la latencia al contactar con la memoria caché.
CPU AES Instructions {Enabled / Disabled}: Activa las nuevas instrucciones Advanced Encryption Standard.
Intel Adaptive Thermal Monitor {Enabled / Disabled}: Activa la protección contra calentamiento en exceso del procesador.
Intel C-State {Auto / Enabled / Disabled}: Activa ciertos estados de ahorro de energía en el procesador.
C1E Support {Enabled / Disabled}: Activa C1E para el estado C1 del procesador, de manera que se ahorra más energía.
Package C State Limit {Auto / C0~C7s}: Permite seleccionar concretamente cuál de los estados se aplicará al procesador, solamente aparecerán los compatibles con él.
LakeTiny Feature {Enabled / Disabled}: Optimiza el ahorro de energía cuando se está usando un SSD con la función Smart Responsive Technology.
EIST {Enabled / Disabled}: Selecciona si se activa o no la función Enhanced Intel Speedstep Technology, la cual activa un ahorro de energía.
Intel Turbo Boost {Enabled / Disabled}: Una vez activado, el procesador puede alcanzar más velocidad cuando se requiera, siempre y cuando no se haya modificado el valor CPU Ratio.
Long Duration Power Limit (W): Establece un límite por lo alto, en vatios, para la función Intel Turbo Boost.
Long Duration Maintaned (S): Establece un límite, en segundos, para la función Long Duration Power Limit.
Short Duration Power Limit (W): Establece un límite por lo bajo, en vatios, para la función Intel Turbo Boost.
CPU Current Limit (A): Establece un límite, en amperios, para cuando se active la función Intel Turbo Boost.
Internal VR OVP OCP Protection {Auto / Enabled / Disabled}: Selecciona un límite en el regulador de voltaje interno del procesador.
Internal VR Efficiency Management {Auto / Enabled / Disabled}: Activa el control de la eficiencia del regulador de voltaje para ahorrar energía.
Internal VR Switching Frequency: Permite alterar ligeramente el regulador de voltaje interno del procesador
DMI Gen 2: Se desactivará con valores altos de BCLK (+200 MHz).
DMI De-emphasis Control {-6 dB / -3.5 dB}: Se usará la configuración de -6 dB para unos mejores resultados de overclock.
Limit CPUID Maxium {Enabled / Disabled}: Limita o no, el valor CPUID en caso de haber problemas con antiguos sistemas operativos que no soportan dicho valor.
Execute Disable Bit {Enabled / Disabled}: Activa o desactiva protección contra ciertos ataques maliciosos hacia el procesador.
Intel Virtualization Tech {Enabled / Disabled}: Activa la virtualización para que el procesador no tenga problemas de tirar varios sistemas operativos desde máquinas virtuales, por ejemplo.
Hardware Prefetcher {Enabled / Disabled}: Carga ciertos archivos con más uso en la caché L2 del procesador con el fin de disminuir los tiempos de lectura.
Adjacent Cache Line Prefetch {Enabled / Disabled}: Estando activado, se reduce la latencia al contactar con la memoria caché.
CPU AES Instructions {Enabled / Disabled}: Activa las nuevas instrucciones Advanced Encryption Standard.
Intel Adaptive Thermal Monitor {Enabled / Disabled}: Activa la protección contra calentamiento en exceso del procesador.
Intel C-State {Auto / Enabled / Disabled}: Activa ciertos estados de ahorro de energía en el procesador.
C1E Support {Enabled / Disabled}: Activa C1E para el estado C1 del procesador, de manera que se ahorra más energía.
Package C State Limit {Auto / C0~C7s}: Permite seleccionar concretamente cuál de los estados se aplicará al procesador, solamente aparecerán los compatibles con él.
LakeTiny Feature {Enabled / Disabled}: Optimiza el ahorro de energía cuando se está usando un SSD con la función Smart Responsive Technology.
EIST {Enabled / Disabled}: Selecciona si se activa o no la función Enhanced Intel Speedstep Technology, la cual activa un ahorro de energía.
Intel Turbo Boost {Enabled / Disabled}: Una vez activado, el procesador puede alcanzar más velocidad cuando se requiera, siempre y cuando no se haya modificado el valor CPU Ratio.
Long Duration Power Limit (W): Establece un límite por lo alto, en vatios, para la función Intel Turbo Boost.
Long Duration Maintaned (S): Establece un límite, en segundos, para la función Long Duration Power Limit.
Short Duration Power Limit (W): Establece un límite por lo bajo, en vatios, para la función Intel Turbo Boost.
CPU Current Limit (A): Establece un límite, en amperios, para cuando se active la función Intel Turbo Boost.
Internal VR OVP OCP Protection {Auto / Enabled / Disabled}: Selecciona un límite en el regulador de voltaje interno del procesador.
Internal VR Efficiency Management {Auto / Enabled / Disabled}: Activa el control de la eficiencia del regulador de voltaje para ahorrar energía.
Internal VR Switching Frequency: Permite alterar ligeramente el regulador de voltaje interno del procesador
DMI Gen 2: Se desactivará con valores altos de BCLK (+200 MHz).
DMI De-emphasis Control {-6 dB / -3.5 dB}: Se usará la configuración de -6 dB para unos mejores resultados de overclock.
