  • MSI Z97 Gaming 7

    1. MSI Z97 Gaming 7


    2. BIOS MSI Z97 Gaming 7

    3. Guía Overclocking MSI Z97 Gaming 7



    1. MSI Z97 Gaming 7

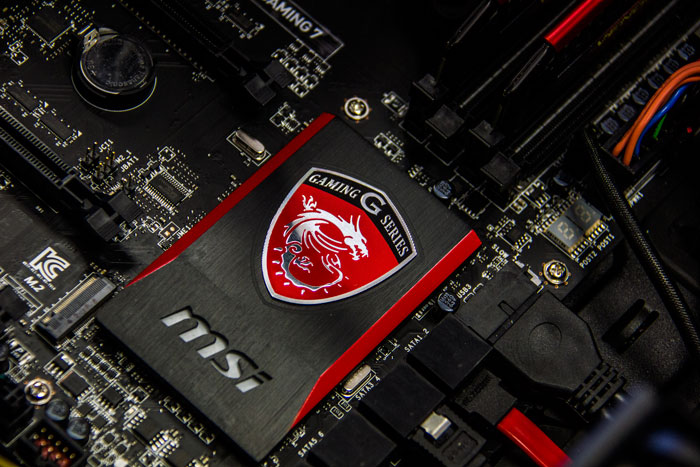

    Esta placa es una de las promesas de MSI para el chipset Intel Z97, su gama Gaming se ve marcada estéticamente por unos rasgos rojos llamativos, y un aspecto visual bastante cuidado. Perfectamente válida para prácticas de overclocking, esta Gaming 7 hará las delicias de más de uno.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0110.jpg
Visitas:	1
Size:	194,4 KB
ID:	179342


    1.1 Especificaciones

    Chipset Intel Z97 – LGA 1150
    Memoria
    • 4 módulos DDR3 desde 1066 hasta 3300 MHz (OC).

    Puertos de expansión:
    • 3x PCI-e 3.0 x16 (x16, x8/x8, x8/x4/x4)
    • 4x PCI-e 2.0 x1

    Almacenamiento
    • 6x SATA 3 (6Gbps)
    • 1x puerto M.2. El puerto M.2 soporta conexión mediante buses SATA 3 o mediante PCI-e 2x (10 Gbps).
    • Controladora AsMedia ASM1061 para 2x SATA 3 (SATA 7-8 )

    Conectividad
    • 4x USB 3.0 (2 en el panel trasero y otros dos internos)
    • 6x USB 3.0 (2 en el panel trasero, y cuatro más internos)
    • Controladora ASMedia ASM 1074 para 4x USB 3.0 traseros
    • Controladora ASMedia ASM 1042 para 2x USB 2.0 traseros
    • Conector MSI Super Charger interno (JUSB1)

    Audio
    • Chip Realtek ALC1150
    • Canales 7.1 HD
    • Salida S/PDIF

    Red
    • Controladora Killer E2205 Gigabit LAN

    CrossFire/SLI
    • Soporta3-Way CrossFire
    • Soporta 2-Say SLI

    Conectores internos
    • 1 x 24-pin ATX main power connector
    • 1 x 8-pin ATX 12V power connector
    • 8 x SATA 6Gb/s connectors
    • 1 x M.2 port
    • 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
    • 1 x USB 3.0 connector (supports additional 2 USB 3.0 ports)
    • 2 x 4-pin CPU fan connectors
    • 3 x 4-pin system fan connectors
    • 1 x TPM module connector
    • 1 x Serial port connector
    • 1 x Front panel audio connector
    • 1 x Direct audio power connector
    • 2 x System panel connectors
    • 1 x Chassis Intrusion connector
    • 1 x Clear CMOS jumper
    • 9 x V-Check connectors
    • 1 x Power button
    • 1 x Reset button
    • 1 x OC Genie button
    • 1 x Multi-BIOS switch
    • 1 x Audio power switch
    • 1 x 2-Digit Debug Code LED

    Conectores externos
    • 1 x PS/2 keyboard/ mouse combo port
    • 1 x Clear CMOS button
    • 1 x LAN (RJ45) port
    • 2 x USB 2.0 ports
    • 8 x USB 3.0 ports
    • 1 x Optical S/PDIF OUT connector
    • 6 x OFC audio jacks
    • 2 x HDMI port, supporting a maximum resolution of 4096x2160@24Hz, 2560x1600@60Hz
    • 1 x DisplayPort, supporting a maximum resolution of 4096X2304@24Hz/ 2560X1600@60Hz/ 3840X2160@60Hz/1920X1200@60Hz

    Formato
    • ATX (30.5 cm x 24.4 cm)
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 09-07-14, 13:16:51.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

  • #2
    Re: MSI Z97 Gaming 7

    1.1 Características especiales

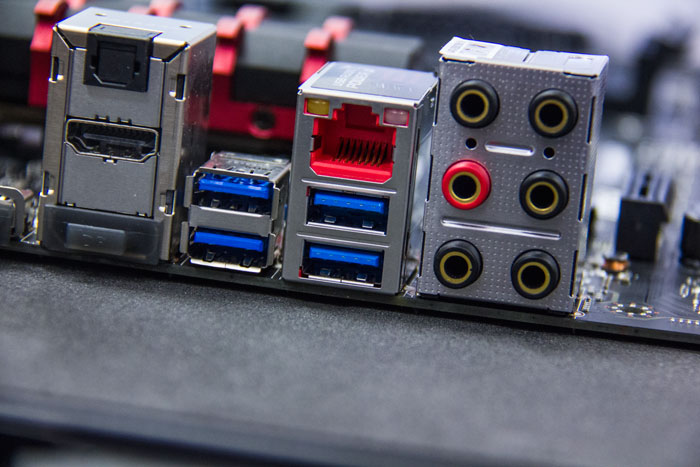

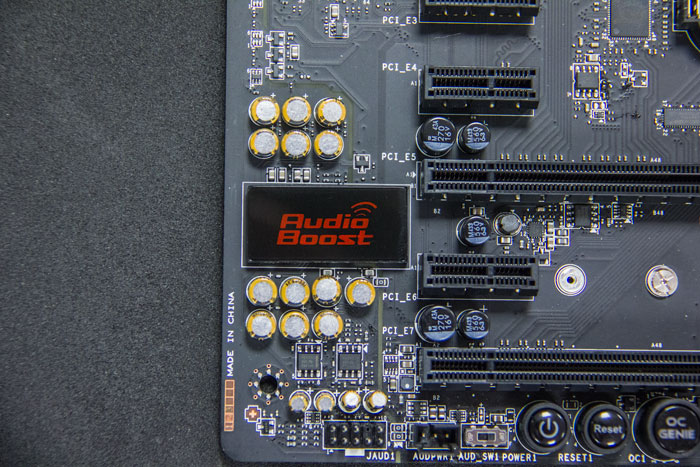

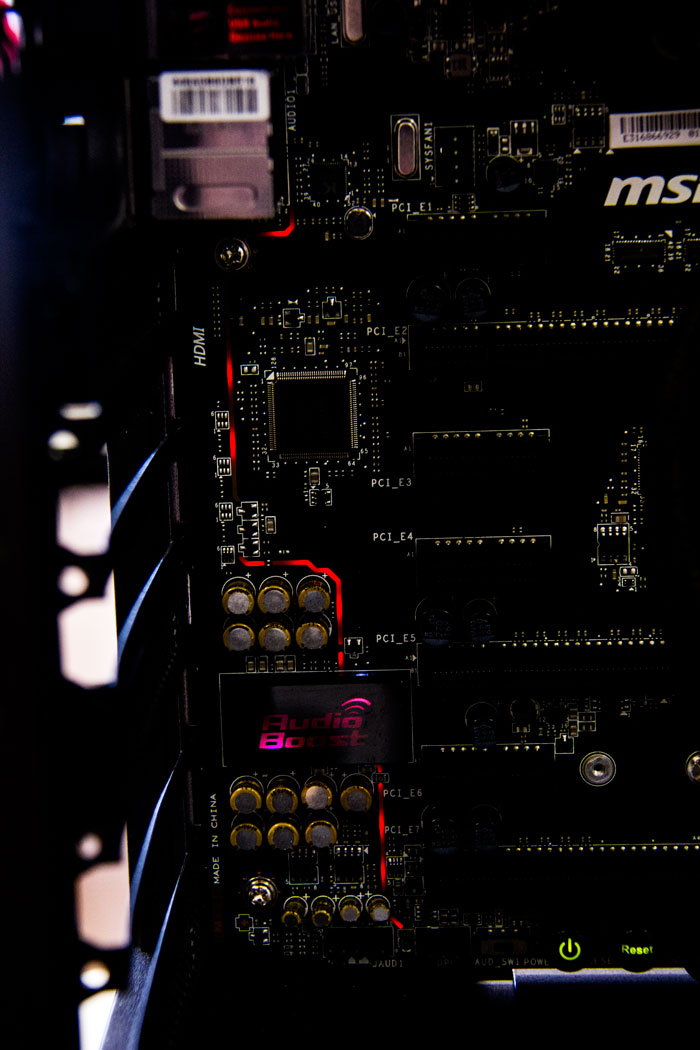

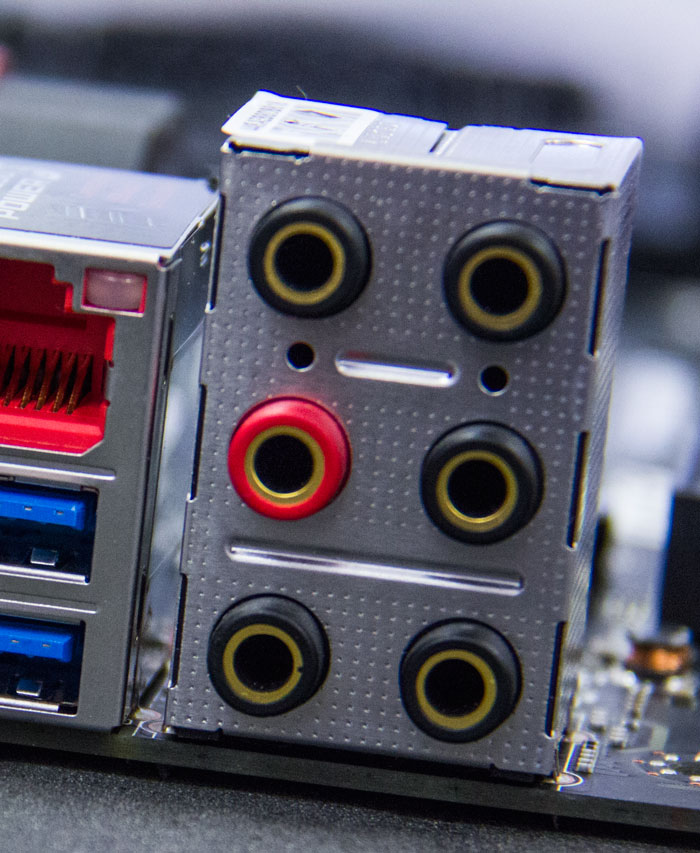

    Audio Boost 2: Ofrece una salida amplificada dedicada para cascos o auriculares. Como podemos ver en la segunda foto, el conector rojo nos permitirá conectar unos potentes cascos y moverlos a una buena potencia). Todos los conectores están bañados en oro para una mejor latencia sin pérdida de señal.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0114-2.jpg
Visitas:	1
Size:	122,0 KB
ID:	174790

    Haga clic en la imagen para ver una versión más grande

Nombre:	Untitled-2.jpg
Visitas:	1
Size:	126,7 KB
ID:	174796

    Killer Ethernet E2200: La más que alabada tarjeta de red, con priorización de paquetes para no perder velocidad alguna cuando estés jugando.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0111.jpg
Visitas:	1
Size:	71,8 KB
ID:	174793

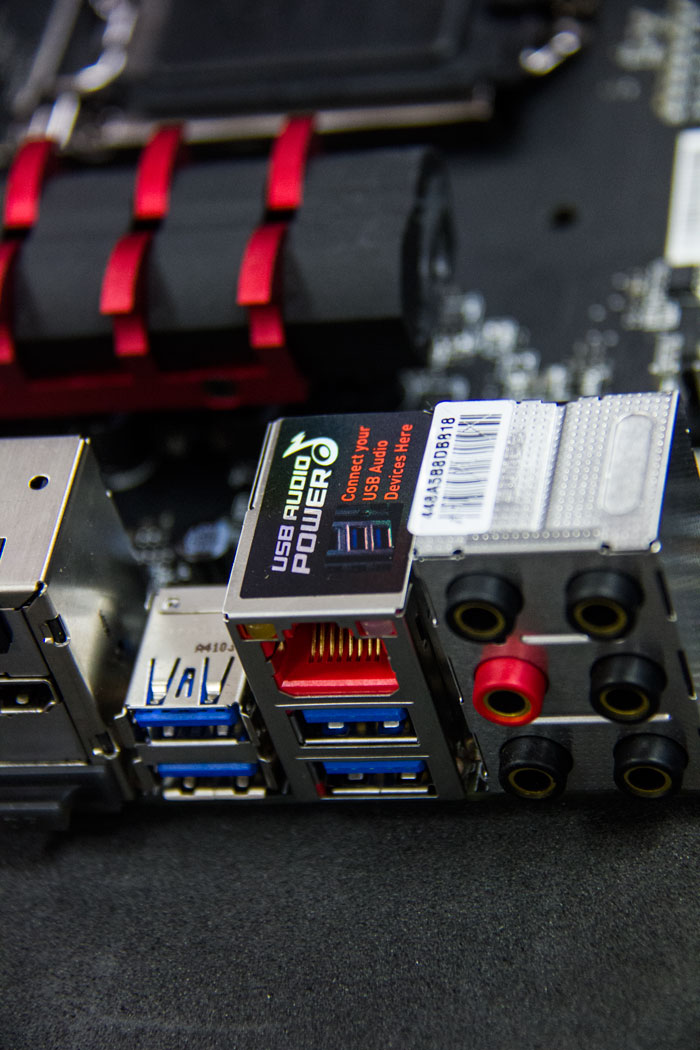

    USB Audio Power: Conector pensado para usar con dispositivos de audio por salida USB (cascos, altavoces…), entrega 5V de manera estable para una buena optimización del sonido.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0097-2.jpg
Visitas:	1
Size:	131,0 KB
ID:	174789

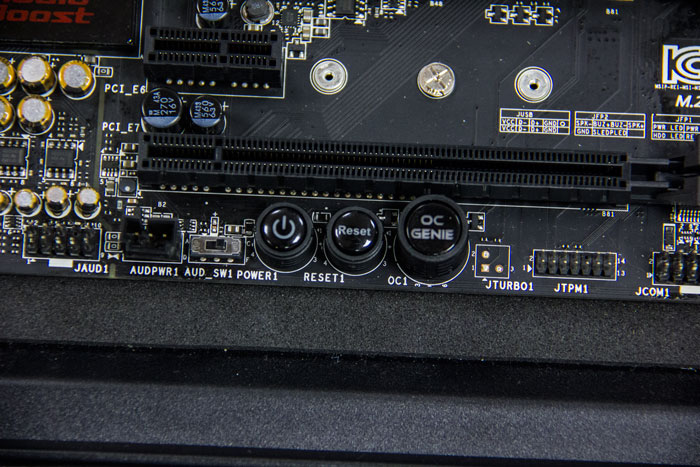

    OC Genie: Overclock instantáneo mediante un botón, además contamos con dos botones más para administrar de forma rápida el encendido/apagado del ordenador.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0100-2.jpg
Visitas:	1
Size:	110,5 KB
ID:	174791

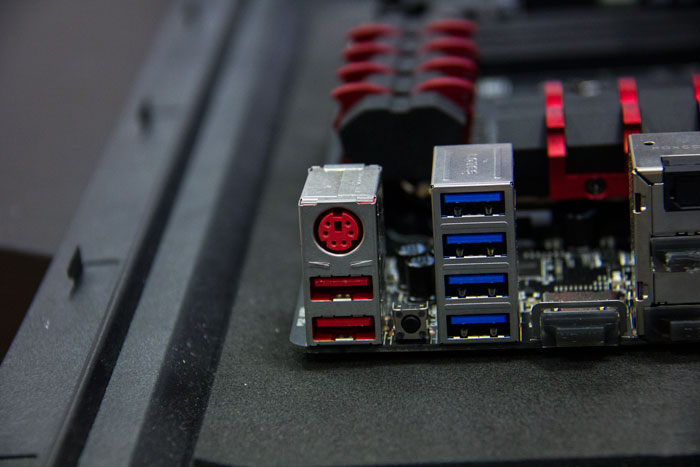

    Gaming Device Port: Con 3 baños de oro para mejorar las latencias en la conexión de los periféricos conectados.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0098.jpg
Visitas:	1
Size:	51,4 KB
ID:	174792
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 09-07-14, 11:46:41.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

    Comentario


    • #3
      Re: MSI Z97 Gaming 7

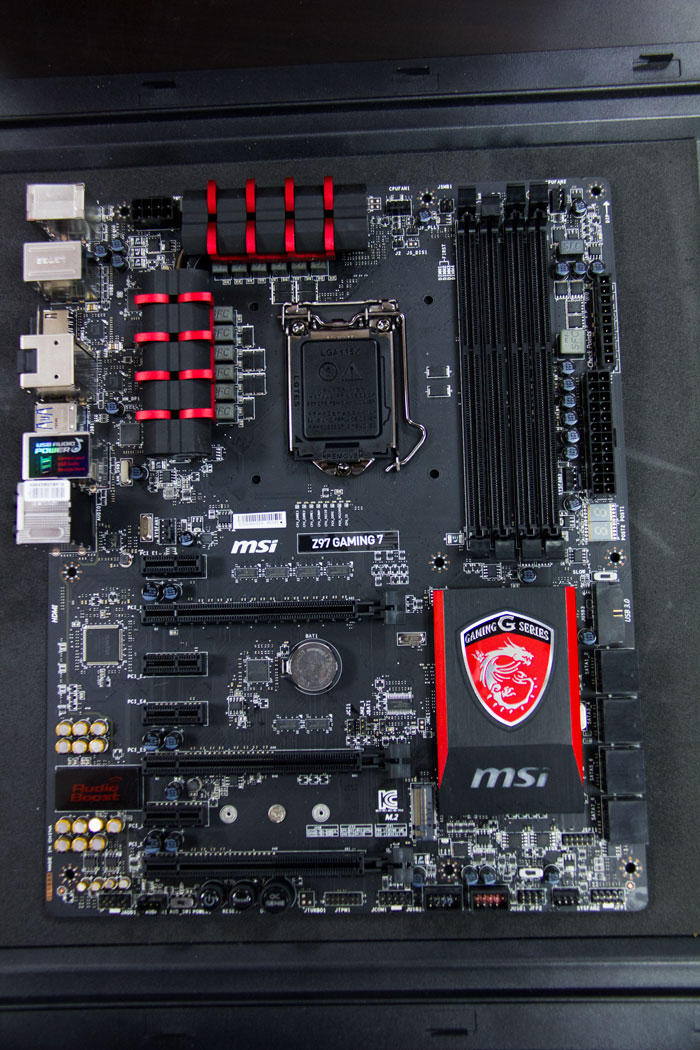

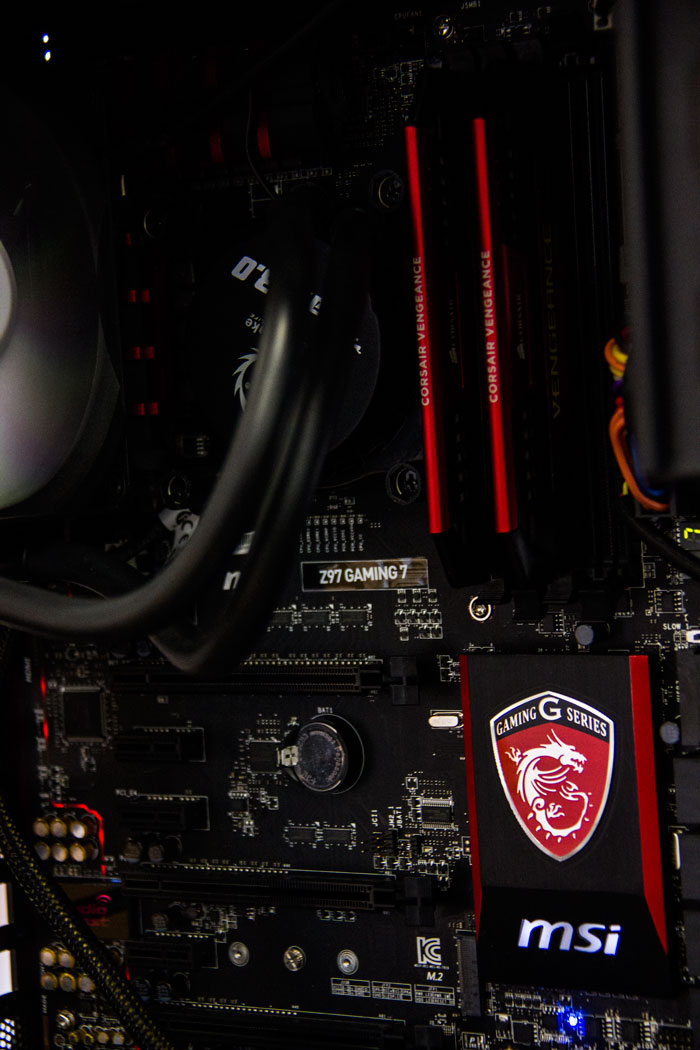

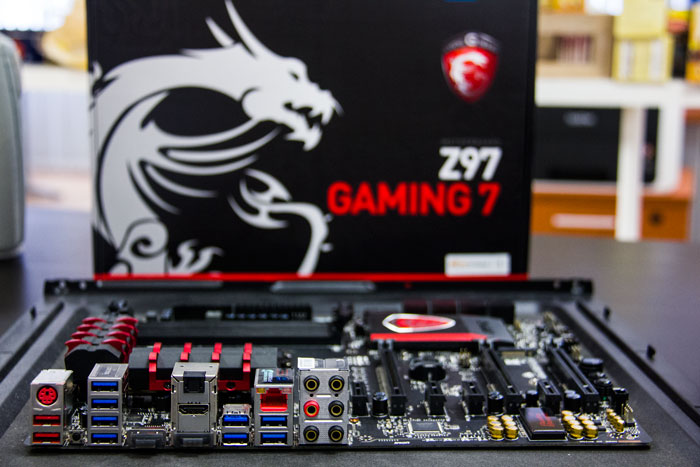

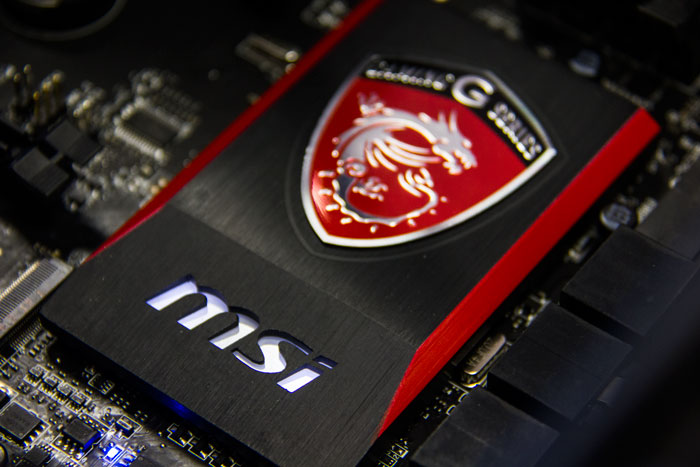

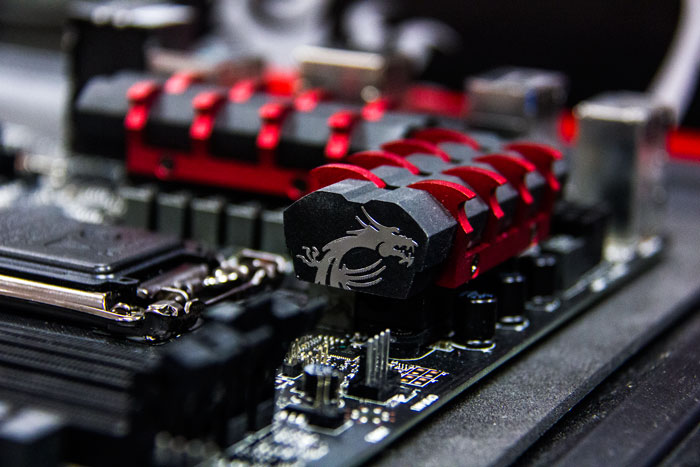

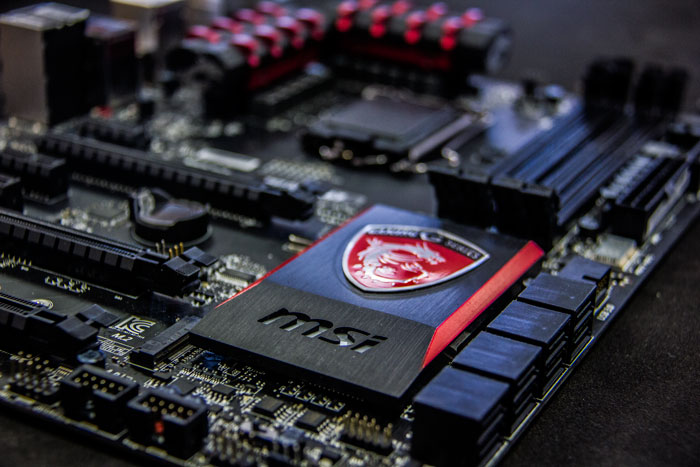

      1.2 Galería de fotos

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0095.jpg
Visitas:	1
Size:	71,5 KB
ID:	174798

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0079.jpg
Visitas:	1
Size:	73,7 KB
ID:	174778

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0081.jpg
Visitas:	1
Size:	83,2 KB
ID:	174779

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0105.jpg
Visitas:	1
Size:	69,7 KB
ID:	174797

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0051.jpg
Visitas:	1
Size:	97,3 KB
ID:	174780

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0054.jpg
Visitas:	1
Size:	65,4 KB
ID:	174781

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0058.jpg
Visitas:	1
Size:	116,1 KB
ID:	174782

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0061.jpg
Visitas:	1
Size:	113,7 KB
ID:	174783

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0077.jpg
Visitas:	1
Size:	49,3 KB
ID:	174784
      Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 08-07-14, 15:59:12.
      Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
      MATRIX GTX 780Ti Platinum | LG 29UB65P
      Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
      Tesoro Lobera Supreme|Razer Naga Hex
      Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
      Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

      Comentario


      • #4
        Re: MSI Z97 Gaming 7

        A mi desde hace un tiempo me viene gustando muchísimo los productos de MSI, no sólo por la calidad sino por los acabados que tiene, cuidan hasta el más mínimo detalle y eso es algo que a mi me gusta mucho.
        Made with proud in Sevilla!!

        Comentario


        • #5
          Re: MSI Z97 Gaming 7

          Que buena vida tienes teniendo todos estos cacharritos alrededor, q envidia.

          La placa tiene muy buena pinta, y da gusto ver que ponen ese punto extra de calidad donde se necesita.

          Comentario


          • #6
            Re: MSI Z97 Gaming 7

            A mi me encanta MSI, de hecho Asus quedó en el olvido
            Made with proud in Sevilla!!

            Comentario


            • #7
              Re: MSI Z97 Gaming 7

              Hola buenos días, soy nuevo en este foro y quiero hacer una pregunta sobre esta Placa. He comprado la z97 gaming 7 y le he puesto un Intel i4790K. He enchufado todo y enciende y no hecha humo. No le he puesto aun ninguna tarjeta gráfica, He intentado enchufarlo a la tele vía HDMI, pero nada, no se ve nada. Esta todo sin instalar el Windows ni el software para la placa. Como ne veo nada no puedo hacer nada. Se necesita una tarjeta gráfica para poder ver algo ?? Por favor ayudadme...

              Saludos, Juan Carlos

              Comentario


              • #8
                Re: MSI Z97 Gaming 7

                ¡Hola!

                Es extraño lo que comentas, aunque suene un poco a topicazo ¿has mirado el librito de las instrucciones? Ahí suelen venir paso a seguir para la casuística que comentas

                Un saludote
                Made with proud in Sevilla!!

                Comentario


                • #9
                  Re: MSI Z97 Gaming 7

                  Originalmente publicado por carloslakes Ver Mensaje
                  Hola buenos días, soy nuevo en este foro y quiero hacer una pregunta sobre esta Placa. He comprado la z97 gaming 7 y le he puesto un Intel i4790K. He enchufado todo y enciende y no hecha humo. No le he puesto aun ninguna tarjeta gráfica, He intentado enchufarlo a la tele vía HDMI, pero nada, no se ve nada. Esta todo sin instalar el Windows ni el software para la placa. Como ne veo nada no puedo hacer nada. Se necesita una tarjeta gráfica para poder ver algo ?? Por favor ayudadme...

                  Saludos, Juan Carlos
                  Hola, la placa tiene una salida HDMI para ello, lo normal es que coja la gráfica integrada del procesador y mande por ahí el vídeo. ¿Te ha llegado a mostrar algo en pantalla? Aunque sea la BIOS o cualquier cosa, ¿o ni siquiera eso?

                  Si no te ha mostrado nada por pantalla todavía, será un fallo de hardware seguramente, saca el micro con cuidado y revisa los pines del socket del procesador. De igual manera recoloca los módulos de RAM siguiendo las instrucciones de la placa base para ello (si tienes los 4 slots ocupados no hace falta que sigas instrucciones algunas).

                  Saludos
                  Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                  MATRIX GTX 780Ti Platinum | LG 29UB65P
                  Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                  Tesoro Lobera Supreme|Razer Naga Hex
                  Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                  Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                  Comentario


                  • #10
                    Re: MSI Z97 Gaming 7

                    Y aunque suene pesado, el librito
                    Made with proud in Sevilla!!

                    Comentario


                    • #11
                      Me encanta los productos Msi, calidad- precio, para los gamers, lo mejor.
                      esta la conseguí a 191€ un precio increíble
