  • Componentes de una placa base

    Con esta guía vamos a intentar localizar todos los elementos principales que componen una placa base, (obviando puertos y conexiones).


    El NortBridge ya no se puede ver físicamente en las últimas placas que van saliendo, ya que hace un tiempo se integró en el procesador (tanto por parte de AMD como por Intel). Se encarga de “manejar” y comunicar distintos puertos de la placa base mediante un bus de datos, como son los PCI-e, RAM y SouthBrigde (que se ve afectado si se cambia el valor del bus del NorthBridge).

    Como decíamos, hace unos años se dejó de implantar en las placas base (la última arquitectura en tenerlo fue la Nehalem, de Intel) y pasó a controlarse desde dentro del mismo procesador, eso implica varias cosas, la más importante es que a la hora de hacer overclock, antes podías hacerlo “sin miedo” a que se te jodiera el procesador, ahora apenas puedes modificar un par de puntos el valor del FSB, y si te pasas, te cargas el micro.

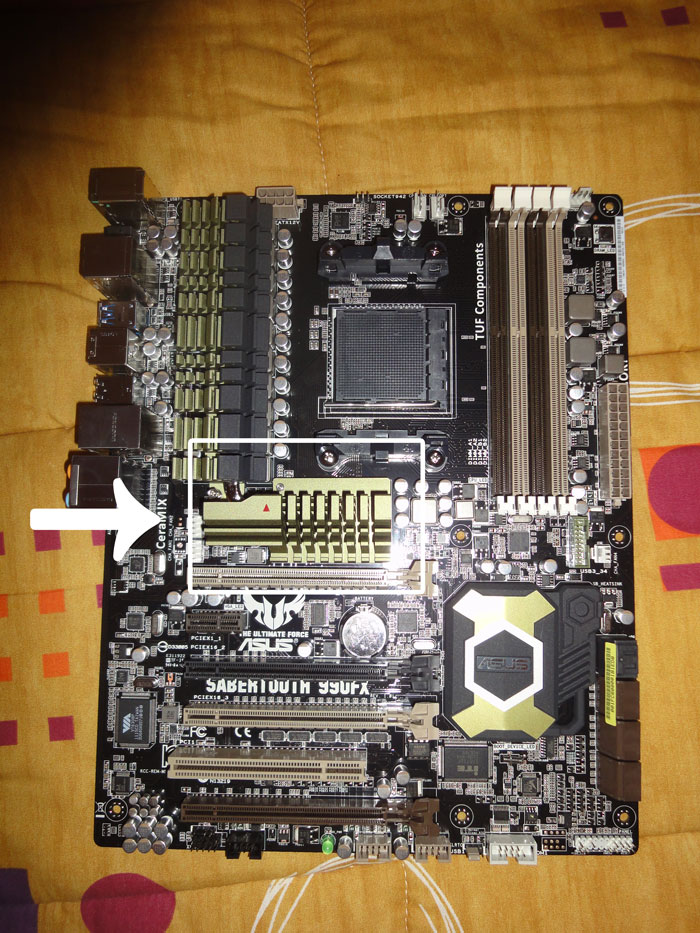

    • Ejemplo de NorthBridge en una Asus Sabertooth 990FX de AMD (repito que ahora ya no se ve en las placas actuales)


    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC02440.jpg
Visitas:	1
Size:	202,6 KB
ID:	178782


    El SouthBridge se dedicaba a controlar varios dispositivos de E/S en la placa base, así como los SATA, USB, sonido… Actualmente todo está unificado y ya no vemos ni SouthBridge ni NorthBrigde. Ahora el Chipset es el que se encarga de las mayoría de las funciones de las que se encargaba el SouthBridge.

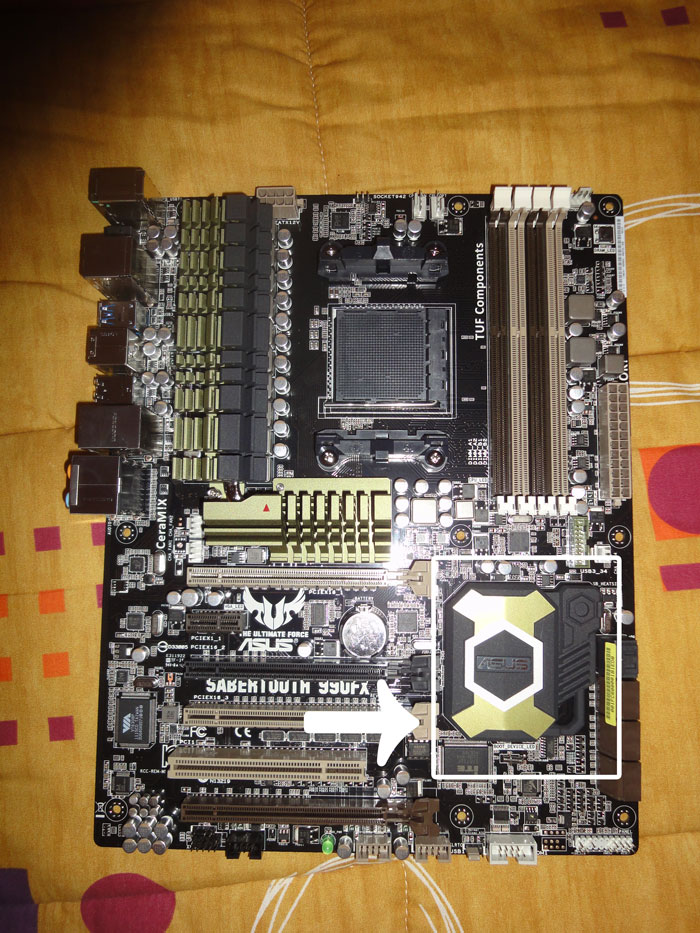

    • Ejemplo de SouthBridge en una placa base Asus Sabertooth 990FX de AMD (ya no se encuentra en placas actuales)


    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC02440.jpg
Visitas:	1
Size:	201,9 KB
ID:	178783


    El Chipset es la causa de la desaparición de los dos elementos mencionados anteriormente. Actualmente se encarga de controlar los dispositivos de E/S (SATA, USB, Ethernet) y los PCI de velocidades hasta x8, es decir, cuando tienes varias gráficas. En las placas base se pueden ver fácilmente.

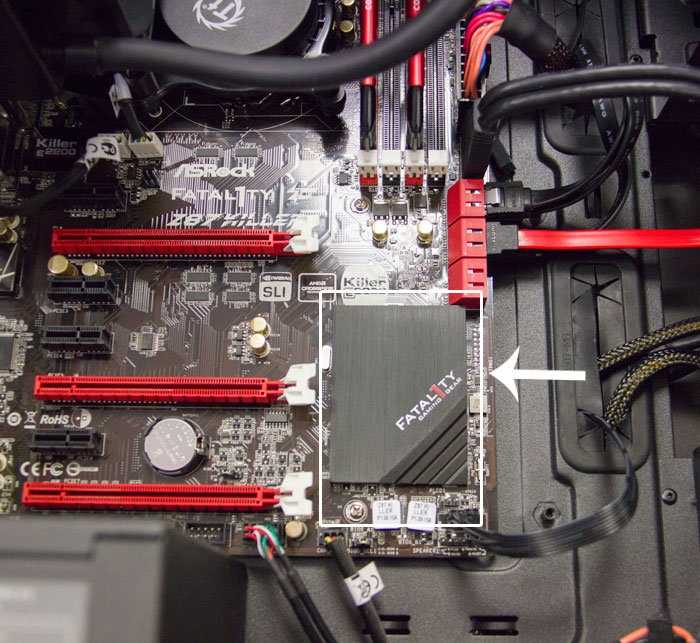

    • Ejemplo de Chipset actual en una Asrock Z87 Killer Fatal1ty, prácticamente todas las placas base de ahora siguen esta disposición.


    Haga clic en la imagen para ver una versión más grande

Nombre:	Chipset.jpg
Visitas:	1
Size:	132,9 KB
ID:	178781



    La BIOS (Basic Input/Output System) es un programa que se carga al inicio del ordenador, antes que salga la pantalla de carga del SO que tengamos instalado. Este programa contiene un conjunto de instrucciones que cargan los controladores básicos de la placa base, para que el ordenador pueda leer por ejemplo el disco duro para iniciar el SO.

    Modificar los parámetros de la BIOS es peligroso, y más si no controlas el tema, al igual que actualizarla a otra versión (modificar su firmware). La BIOS es de los pocos elementos, o el único, que se puede decir que es hardware y software a la vez.

    Las placas de mediana calidad ya incorporan sistemas de doble BIOS, y no es que por eso vaya a ir más rápido, es por motivos de seguridad ya que si solo dispones de una BIOS en tu placa base, y te da por actualizarla y hay un error; se va la luz o algo así, despídete de la placa base o busca la manera de soldar otra BIOS semejante (no hablaremos de eso). Es por ello que con dos BIOS, una puede hacer de respaldo a la otra (es como un sistema raid 1 de discos duros, pero sin tener exactamente los mismos datos).

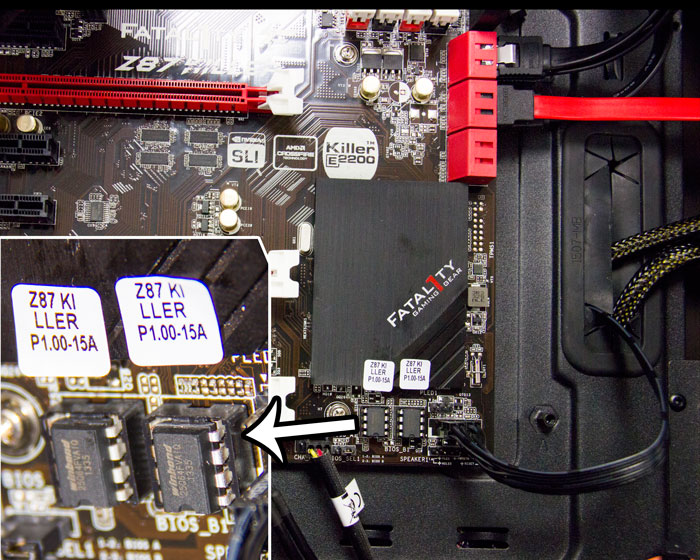

    • Ejemplo de chips de BIOS dual en una Asrock Z87 Killer Fatal1ty


    Haga clic en la imagen para ver una versión más grande

Nombre:	Untitled7.jpg
Visitas:	1
Size:	136,2 KB
ID:	178780




    Un bus es un circuito que transporta un conjunto de datos entre un componente y otro. En placas base se pueden ver muy bien, los circuitos integrados que se aprecian en la foto, esos que parecen hilos, eso es un bus.

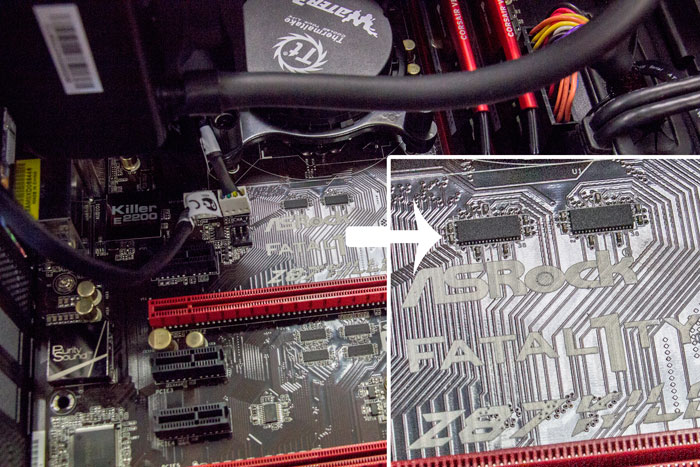

    • Ejemplo de Bus de datos en una Asrock Z87 Killer Fatal1ty


    Haga clic en la imagen para ver una versión más grande

Nombre:	Bus-placa-base.jpg
Visitas:	1
Size:	117,1 KB
ID:	178784


    La caché la nombro porque es un elemento bastante importante, y anteriormente se podía ver en la placa base (hace bastante tiempo). Ahora se encuentra dentro del procesador y se encarga de realizar las instrucciones más rápidas. Algunas instrucciones que requieren ejecutarse con mucha frecuencia, se guardan en la caché para así tenerlas a mano rápidamente.
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 28-02-14, 15:53:56.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

  • #2
    Re: Componentes de una placa base

    Buena Info Peybol, hay una cosa que me llama la atencion, la ASRock Z87 KILLER :D
    CPU: Q9550 12M Cache, @2.83 // O.C @3.40Ghz 1.275V
    Motherboard: ASRock 4Core1600Twins-P35D
    GPU: Club 3D HD5770 1GB GDDR5 - 850/1200
    RAM: Kingston Hyper X 8GB DDR2 1066Mhz CR2 1.8v

    Comentario


    • #3
      Re: Componentes de una placa base

      Gracias :D

      ¿Y eso que te llama la atención? No es una placa nada del otro mundo ehhh
      Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
      MATRIX GTX 780Ti Platinum | LG 29UB65P
      Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
      Tesoro Lobera Supreme|Razer Naga Hex
      Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
      Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

      Comentario


      • #4
        Re: Componentes de una placa base

        Han sustituido la pila por otra bios!!! Con lo bien que quedaba decir "yo se resetear la bios" que habia que quitarle la pila y esperar xD

        ¿Sobre la cache te refieres a la cache L3? ¿No le faltan componentes?

        Comentario


        • #5
          Re: Componentes de una placa base

          Originalmente publicado por Peybol Ver Mensaje
          Gracias :D

          ¿Y eso que te llama la atención? No es una placa nada del otro mundo ehhh
          Ya se que no es una placa de gama alta, pero su diseño del PCB, su tarjeta de red Qualcomm Atheros Killer, buen sonido integrado, 8 Fases de potencia y un precio ridiculo, conlleva a que me fije en ella, tambien me gusta la G1 Sniper Z87 por similar precio, 2 señoras placas para un equipo de presupuesto reducido.
          Editado por última vez por Bartz; https://foro.geeknetic.es/member/62553-bartz en 01-03-14, 02:46:32.
          CPU: Q9550 12M Cache, @2.83 // O.C @3.40Ghz 1.275V
          Motherboard: ASRock 4Core1600Twins-P35D
          GPU: Club 3D HD5770 1GB GDDR5 - 850/1200
          RAM: Kingston Hyper X 8GB DDR2 1066Mhz CR2 1.8v

          Comentario


          • #6
            Re: Componentes de una placa base

            Eso sí es verdad, está bastante completa aunque no es la más indicada para hacer overclock :(

            Say, lo que se muestra en esa imagen son dos BIOS, peo la pila está en otro lado que no se ve en la imagen. Lo de la caché, hace tiempo mucho tiempo la caché L2 estaba en la placa, o al menos una porción del total. Y no sé a qué componentes te refieres, están los principales pero no todos.
            Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
            MATRIX GTX 780Ti Platinum | LG 29UB65P
            Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
            Tesoro Lobera Supreme|Razer Naga Hex
            Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
            Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

            Comentario


            • #7
              Re: Componentes de una placa base

              Muy oportuna la informacion,
              No sabia lo de doble chip de bios, justo me puse despues de leer la informacion a comparar entre MotherBoard de asus, msi y gigabyte, notando que en la mayoria de las placas los chip son fijos, y me parece que el ejemplo que has puesto los chip son desmontable...es asi?

              Saludos.

              Comentario


              • #8
                Re: Componentes de una placa base

                Si así es. No todas las placas base tienen chips de BIOS desmontables, pero en el caso de esta Asrock sí que se puede (cosa que no termino de entender ya que la placa base está orientada al gaming y no al overclocking).
