    Muy buenas a todos

    Recientemente me ha llegado un osciloscopio que pedí hará unas tres semanas por ebay, concretamente un JYETech DSO112A (Ojo, no confundir con el DSO112)
    Por un precio de 58€, la verdad es que estoy contento con lo que tengo, y ya me ha ayudado a diagnosticar un par de problemas eléctricos que, aunque estaban detectados "de oídas", no sabia qué era lo que electricamente estaba ocurriendo.

    Empecemos por el principio;

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04804.JPG
Visitas:	309
Size:	4,43 MB
ID:	212550

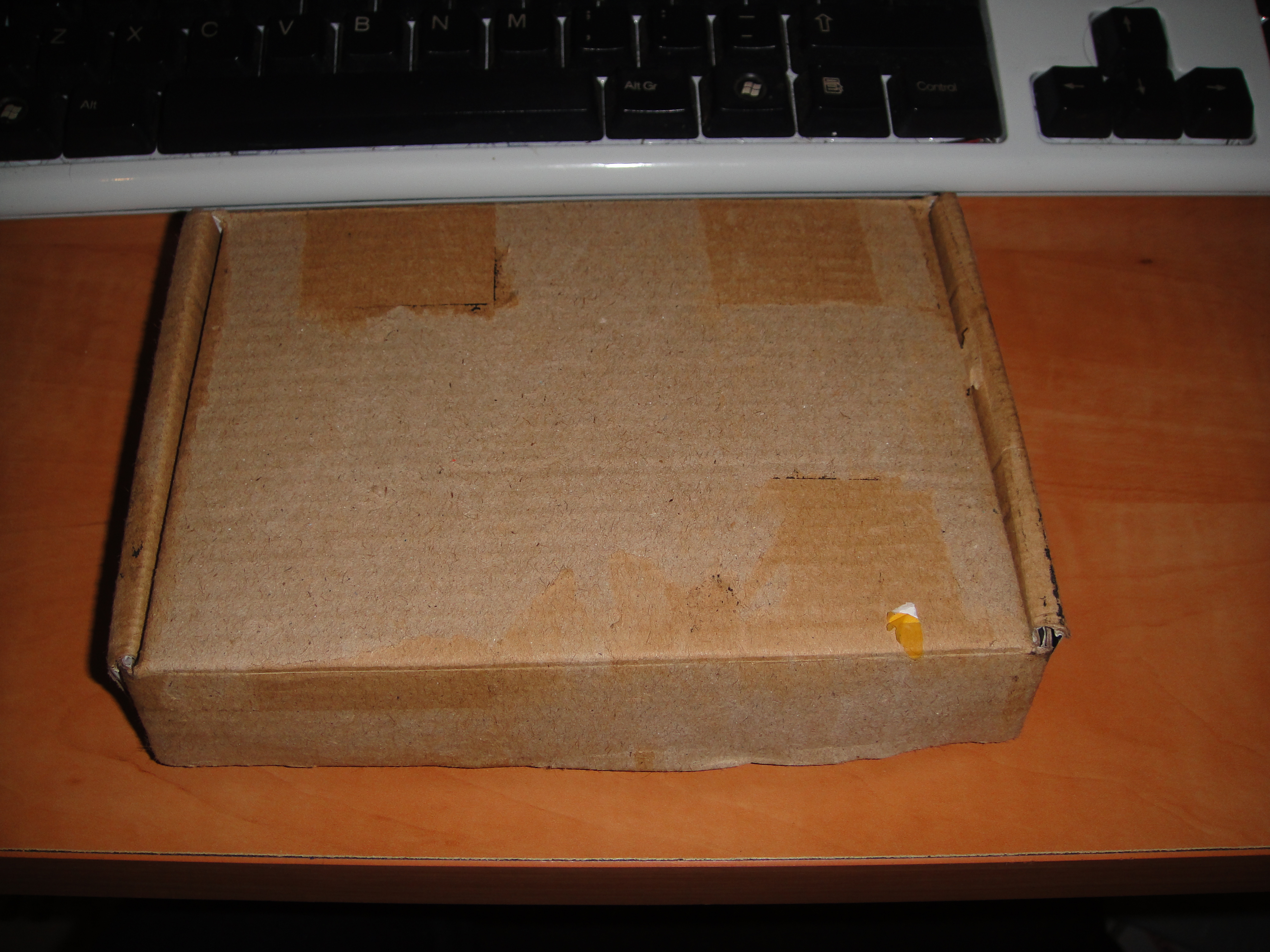

    Este era el aspecto de la caja una vez retirada la cinta de sellado de la caja. La verdad, es que no era muy agraciado el aspecto que presentaba la caja, aunque al abrirla nos damos cuenta del porqué.

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04805.JPG
Visitas:	286
Size:	4,03 MB
ID:	212551

    Tachan! La impresion de la caja está por dentro. Supuestamente no debería ser asi, de todas formas. Imagino que, por cuestiones de envio y de que a nadie se le vayan los ojos (ya sabemos que los osciloscopios son caros) y el paquete desaparezca, deciden hacerlo asi. No me parece mal.

    En la caja vemos todo estratégicametne colocado para que quepa ocupando el minimo espacio posible. El osciloscopio en si está escondido debajo del manual de instrucciones, por eso no se ve.

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04806.JPG
Visitas:	270
Size:	4,68 MB
ID:	212553

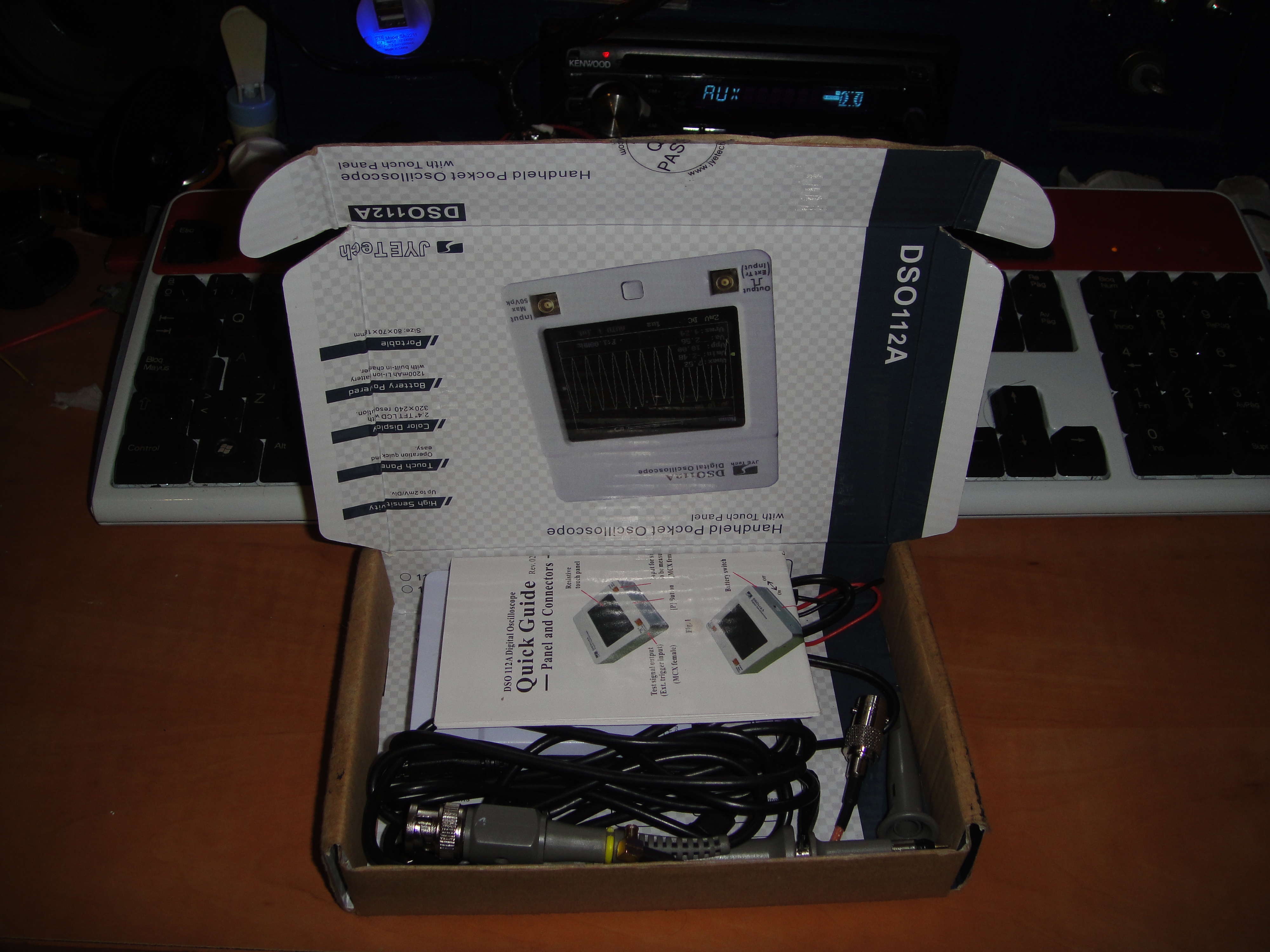

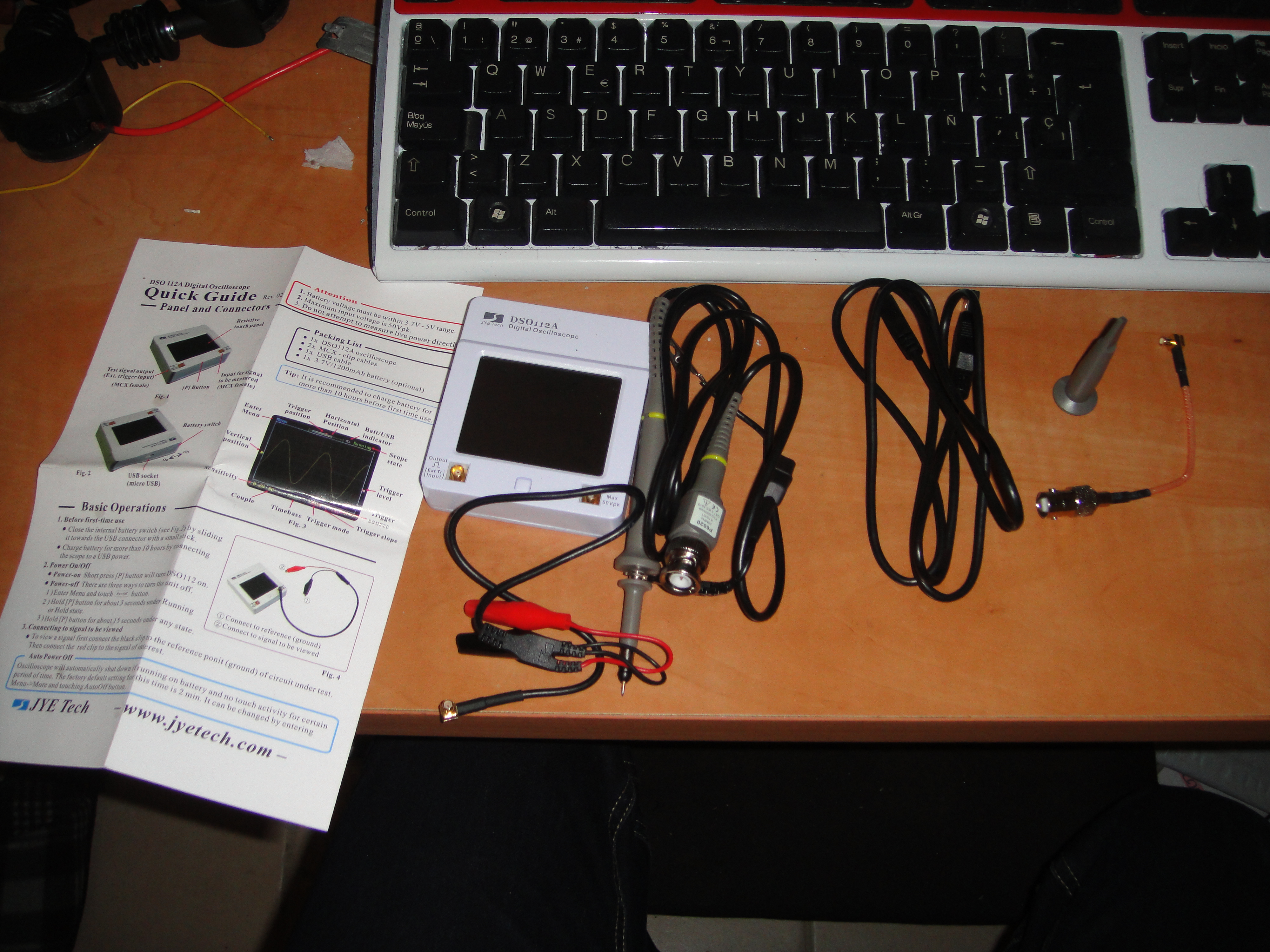

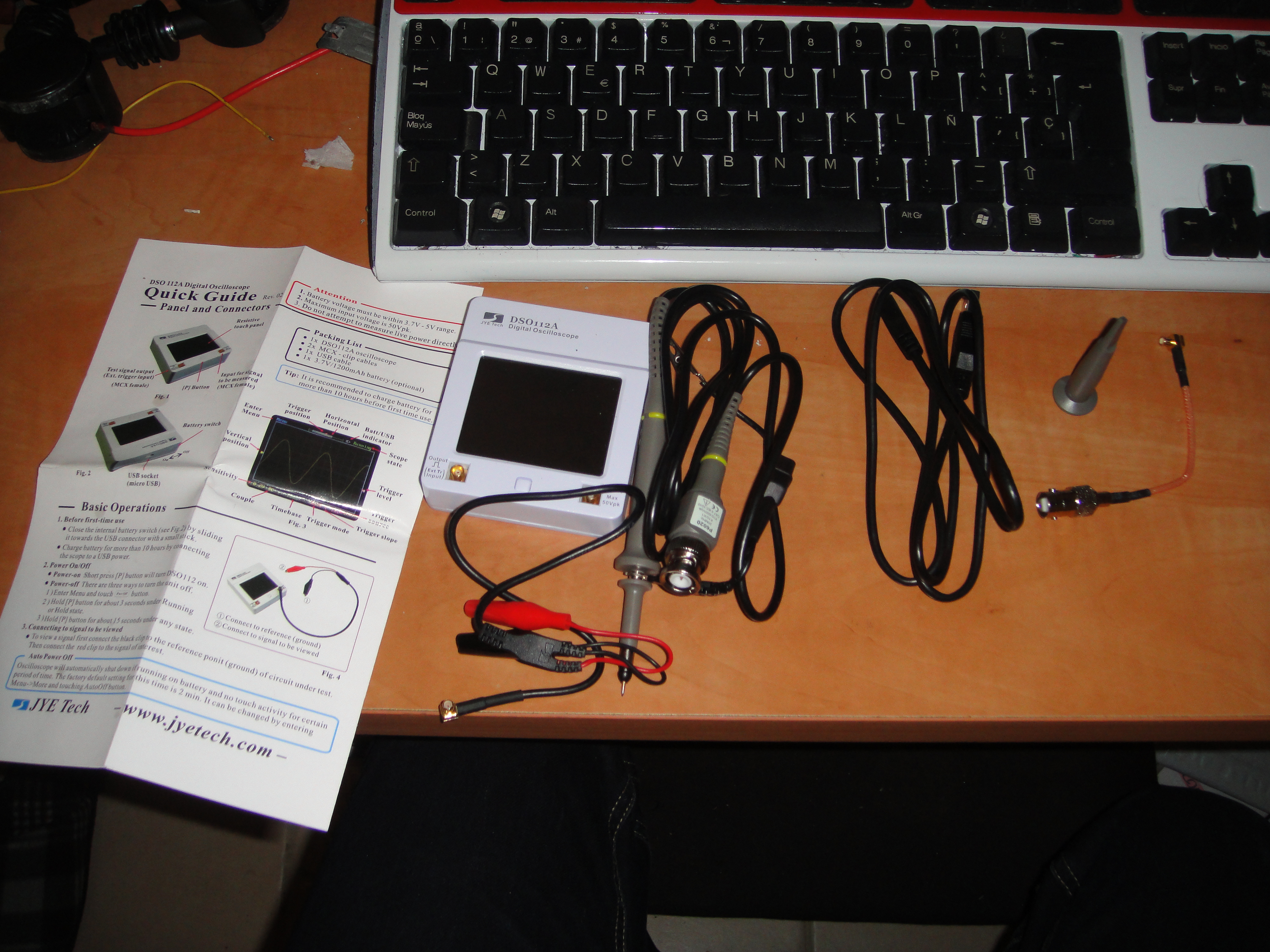

    Una vez vaciada la caja, tenemos:
    1x Osciloscopio con batería (hablaremos después de esto)
    1x Pinzas de conexion
    1x Sonda 20MHz 1x/10x 600Vpk Cat II
    1x Adaptador MCX a BNC para la sonda
    1x Cable de carga
    1x Pinza de referencia de la sonda
    1x Accesorio de pinzamiento para positivo de la sonda

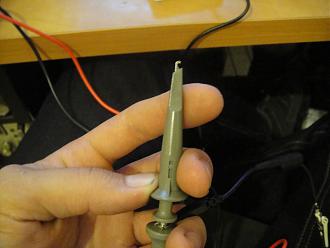

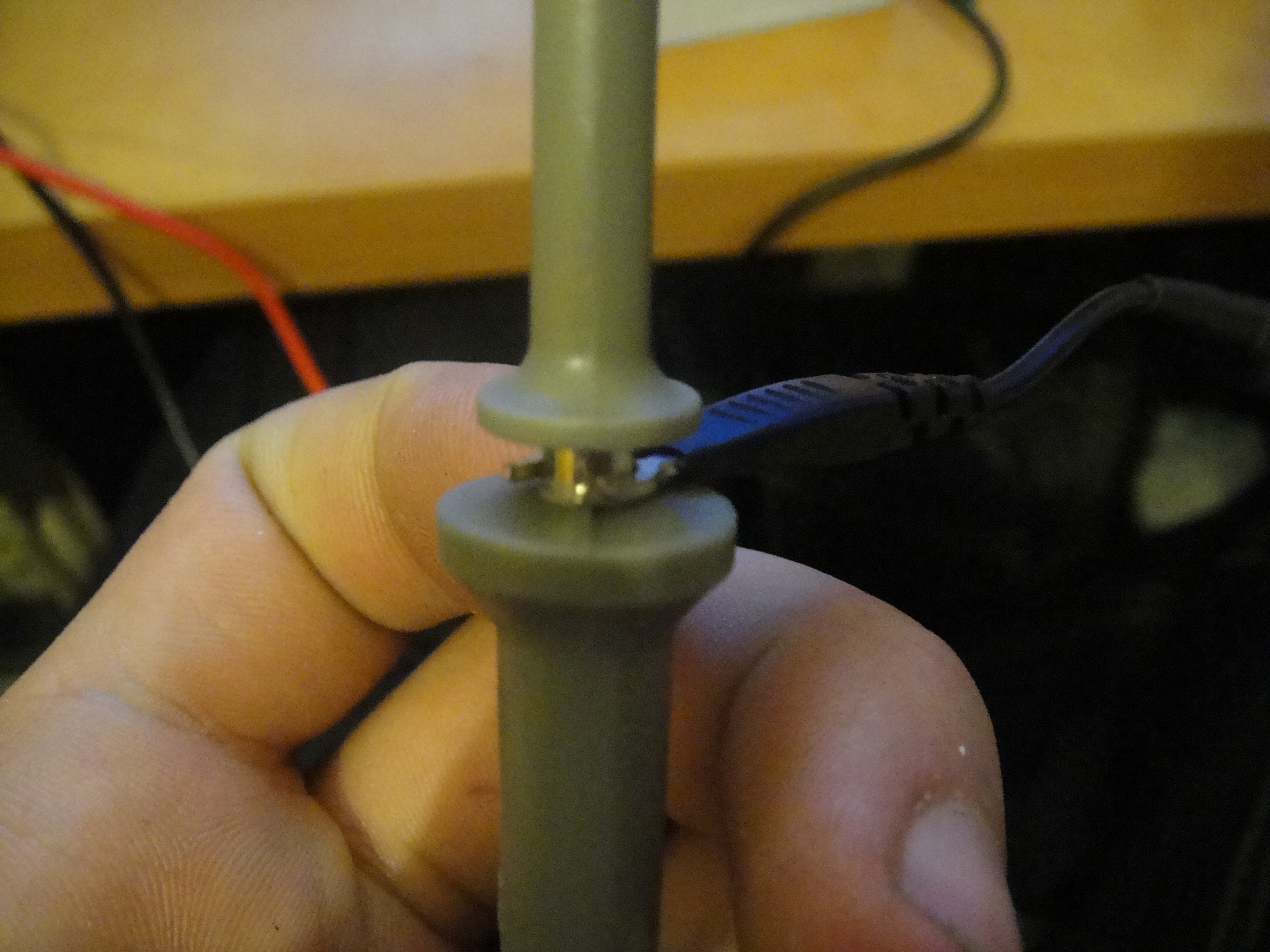

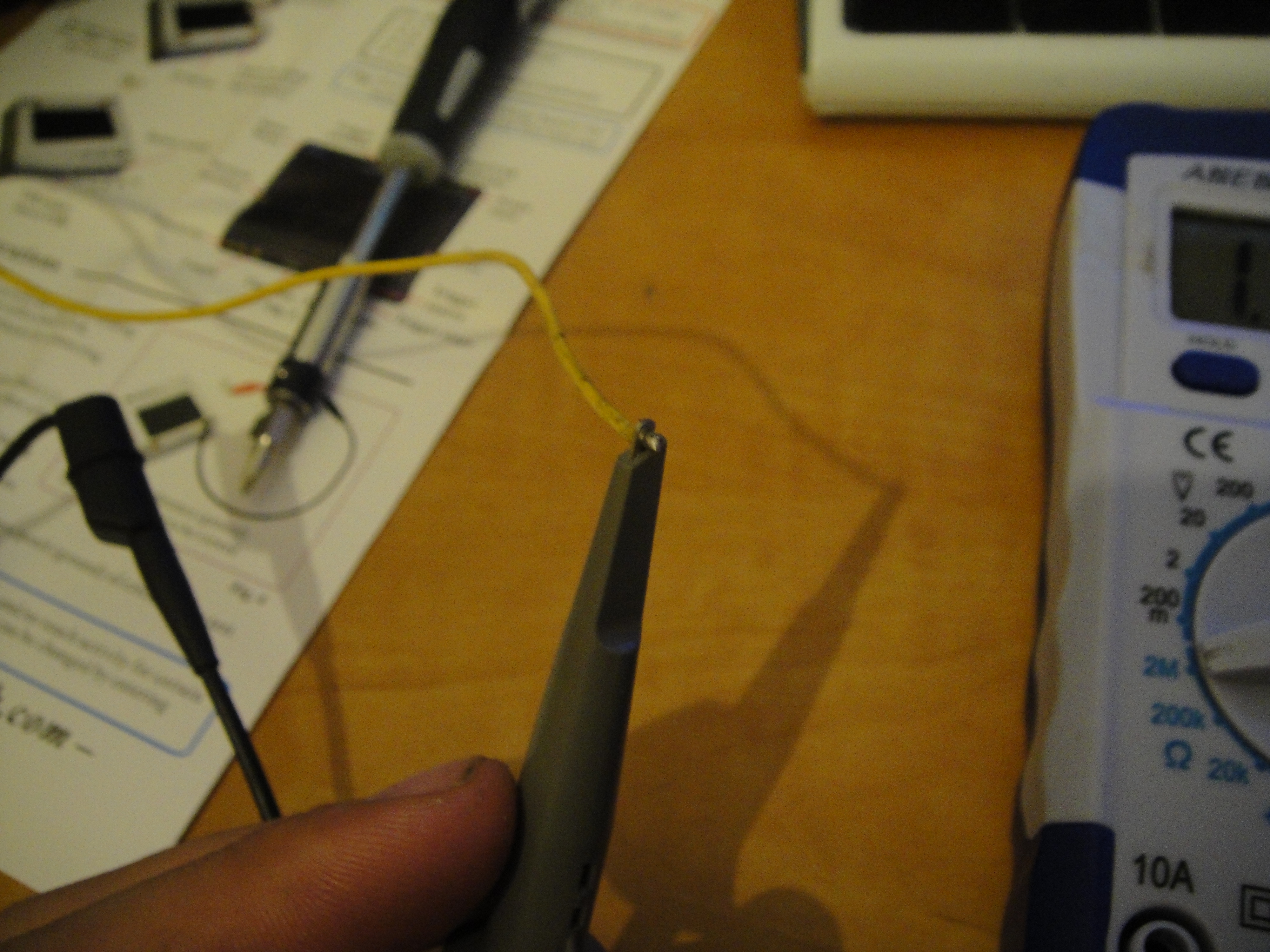

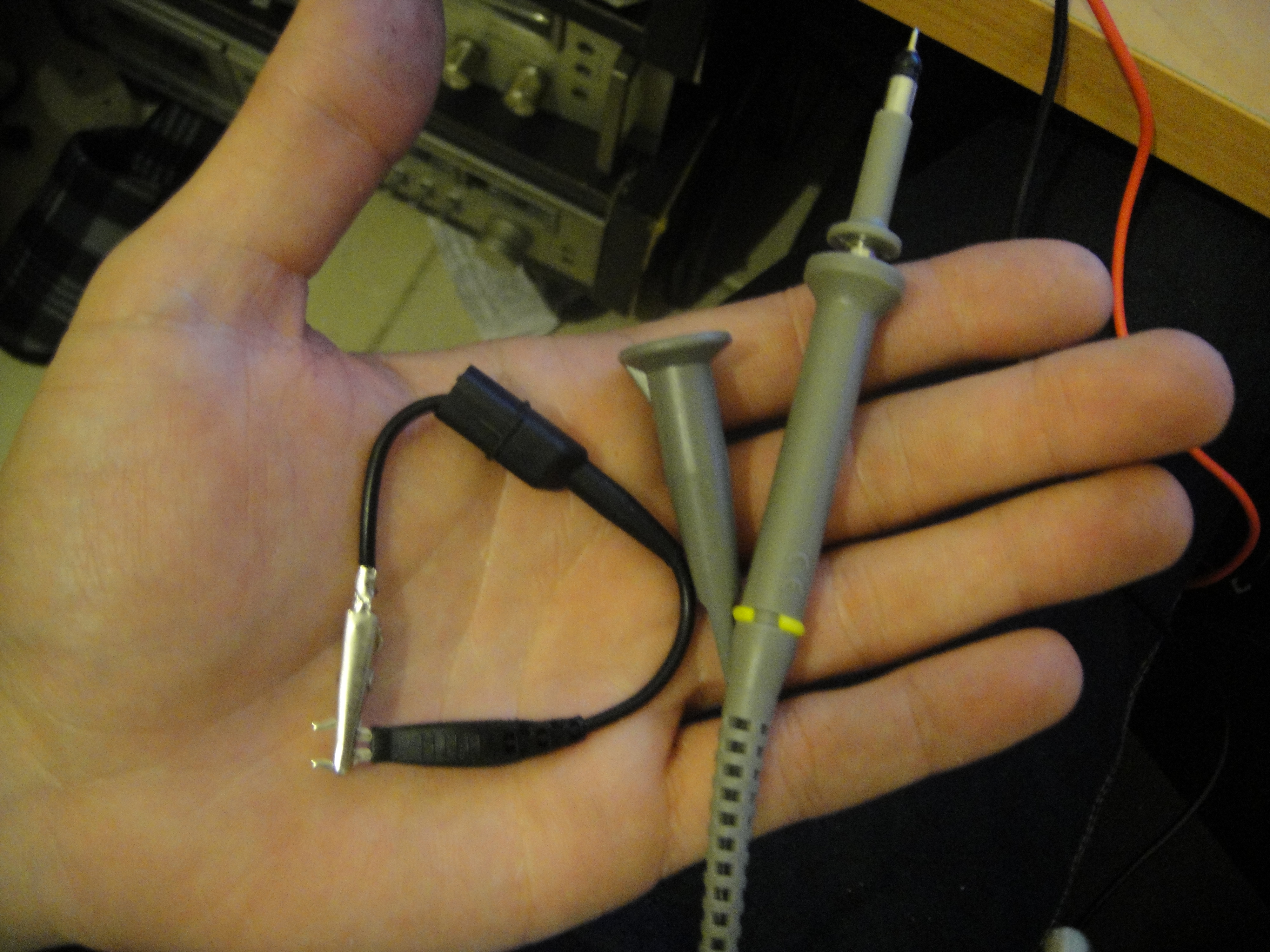

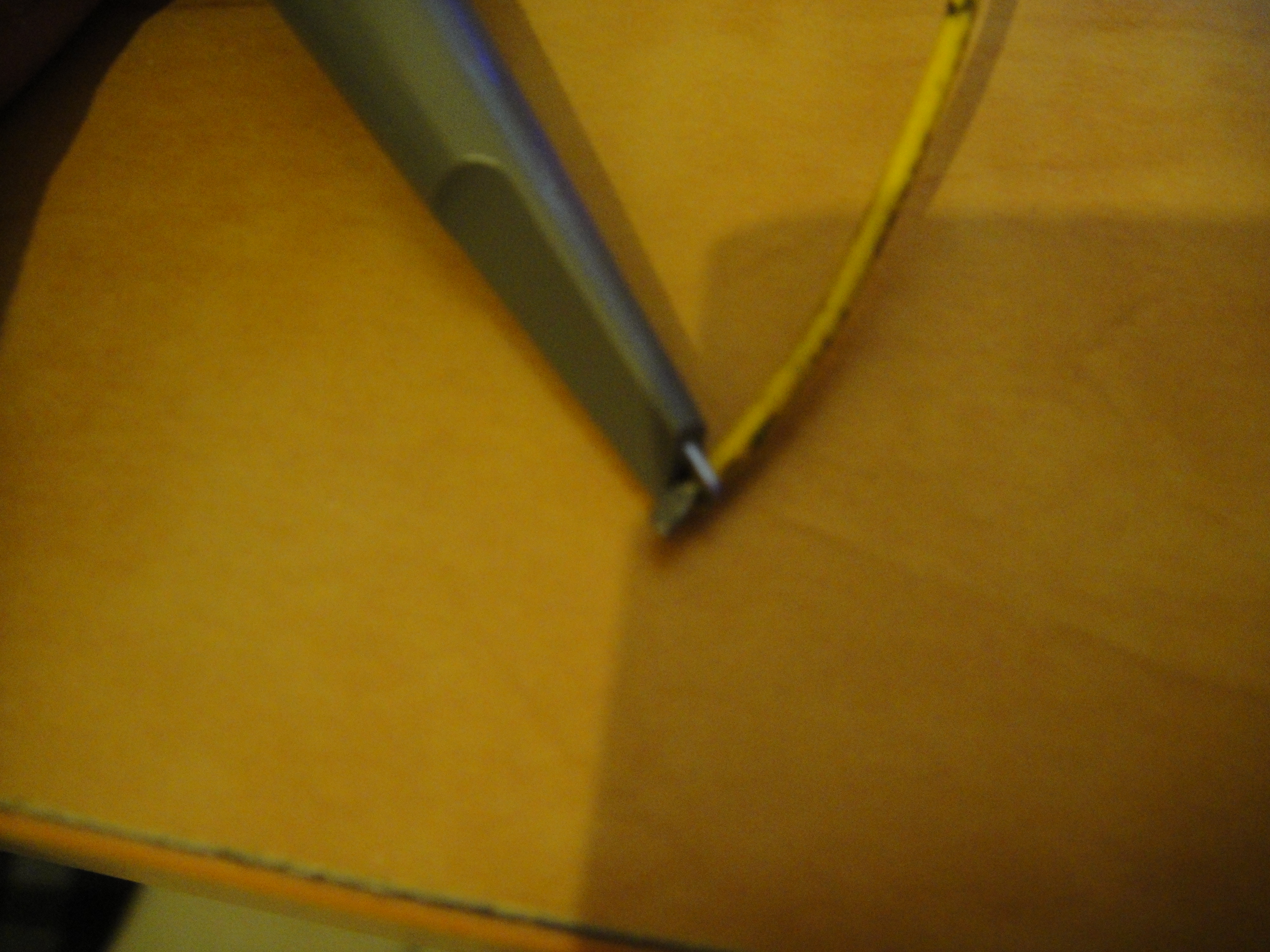

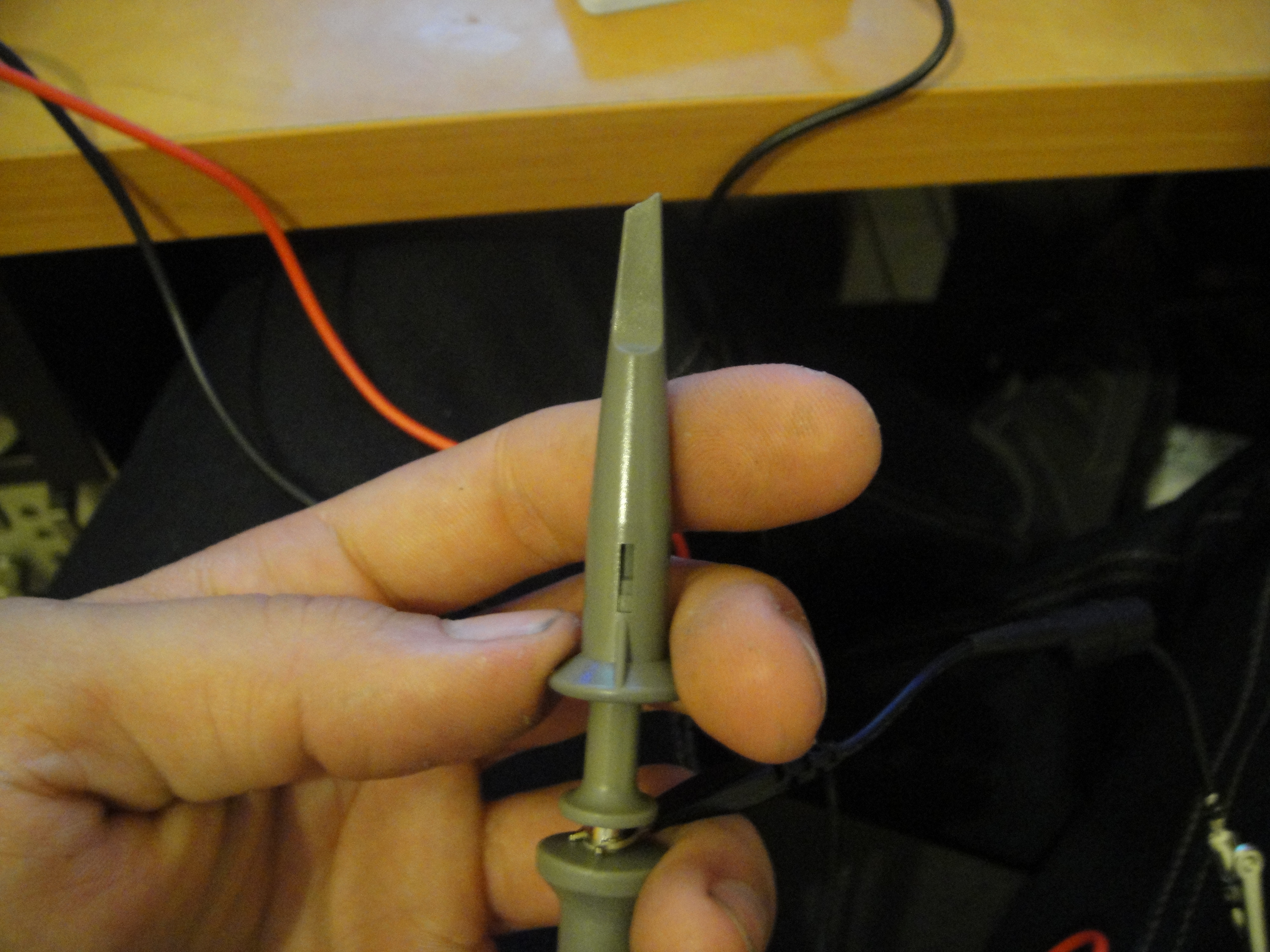

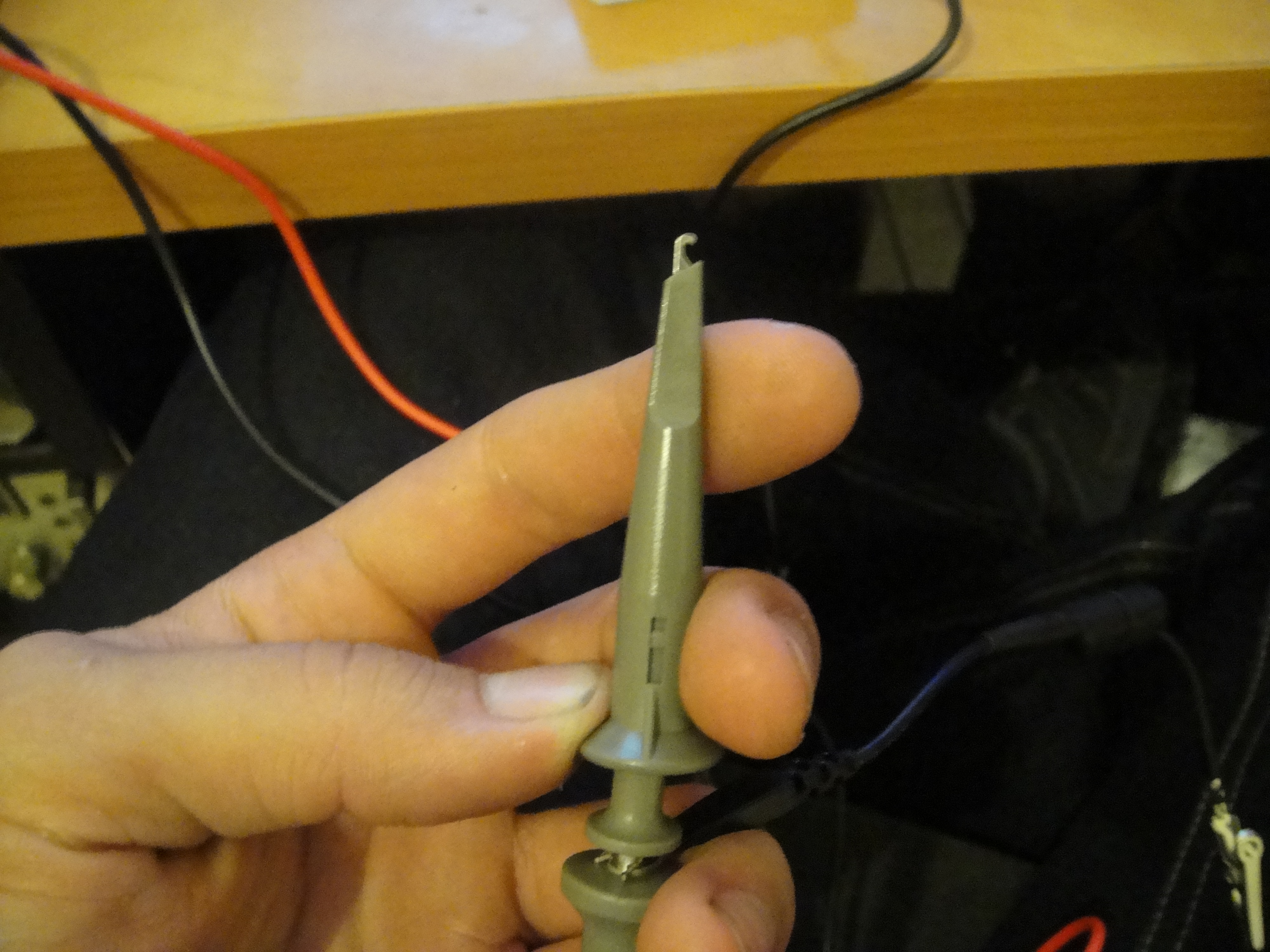

    Aqui se ve la sonda y sus accesorios
    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04836.JPG
Visitas:	290
Size:	4,74 MB
ID:	212565 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04832.JPG
Visitas:	292
Size:	4,63 MB
ID:	212564 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04831.JPG
Visitas:	307
Size:	4,53 MB
ID:	212563 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04834.JPG
Visitas:	302
Size:	4,60 MB
ID:	212562 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04833.JPG
Visitas:	267
Size:	4,51 MB
ID:	212561 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04835.JPG
Visitas:	275
Size:	4,60 MB
ID:	212566

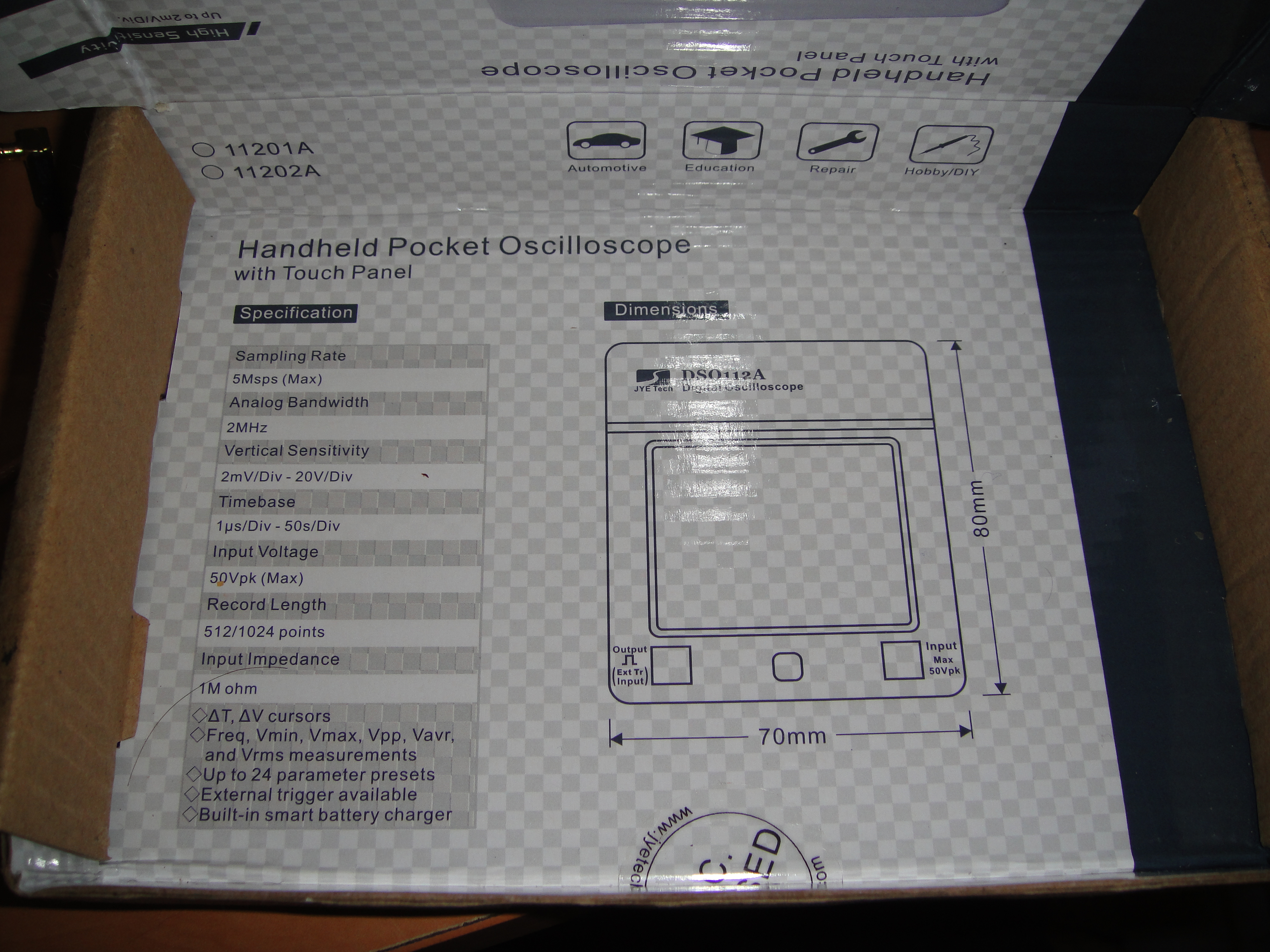

    Si leemos la caja despues de retirar las cosas, encontramos un resumen breve de las especificaciones eléctricas, asi como el tamaño del aparato;
    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04809.JPG
Visitas:	263
Size:	4,52 MB
ID:	212555

    Muy compacto, teniendo en cuenta que el frontal lo protagoniza una pantalla tactil de 2.4" con resolucion de 320x240px.

    Llega la hora de la verdad, y a la hora de encenderlo, no enciende. Suponemos que la bateria está agotada, asi que previamente le he dado sus 10 horas de carga (Por ello la caja estaba ya sin precintar) pero aun así, el aparato no responde. Muy mal.

    Lo abro, ya que suelen venir sin batería, y aun habiendo pagado un astronómico precio de 3€ por la bateria (xD) esta no parece funcionar. Vaya un desengaño, pero tendré que ver si realmente es culpa de la bateria o del osciloscopio en si. De todas formas, tampoco me lo voy a llevar muy lejos, asi que no me preocupa mientras tenga un cargador cerca. Y como un osciloscopio se suele usar en sitios donde hay corriente, no es una cosa que me vaya a limitar mucho.

    Un switch me daba ciertas esperanzas, pero estan se ven recortadas en el momento en que tras ese tiempo de carga, la bateria consigue aguantar un minuto con suerte.

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04810.JPG
Visitas:	274
Size:	4,51 MB
ID:	212557

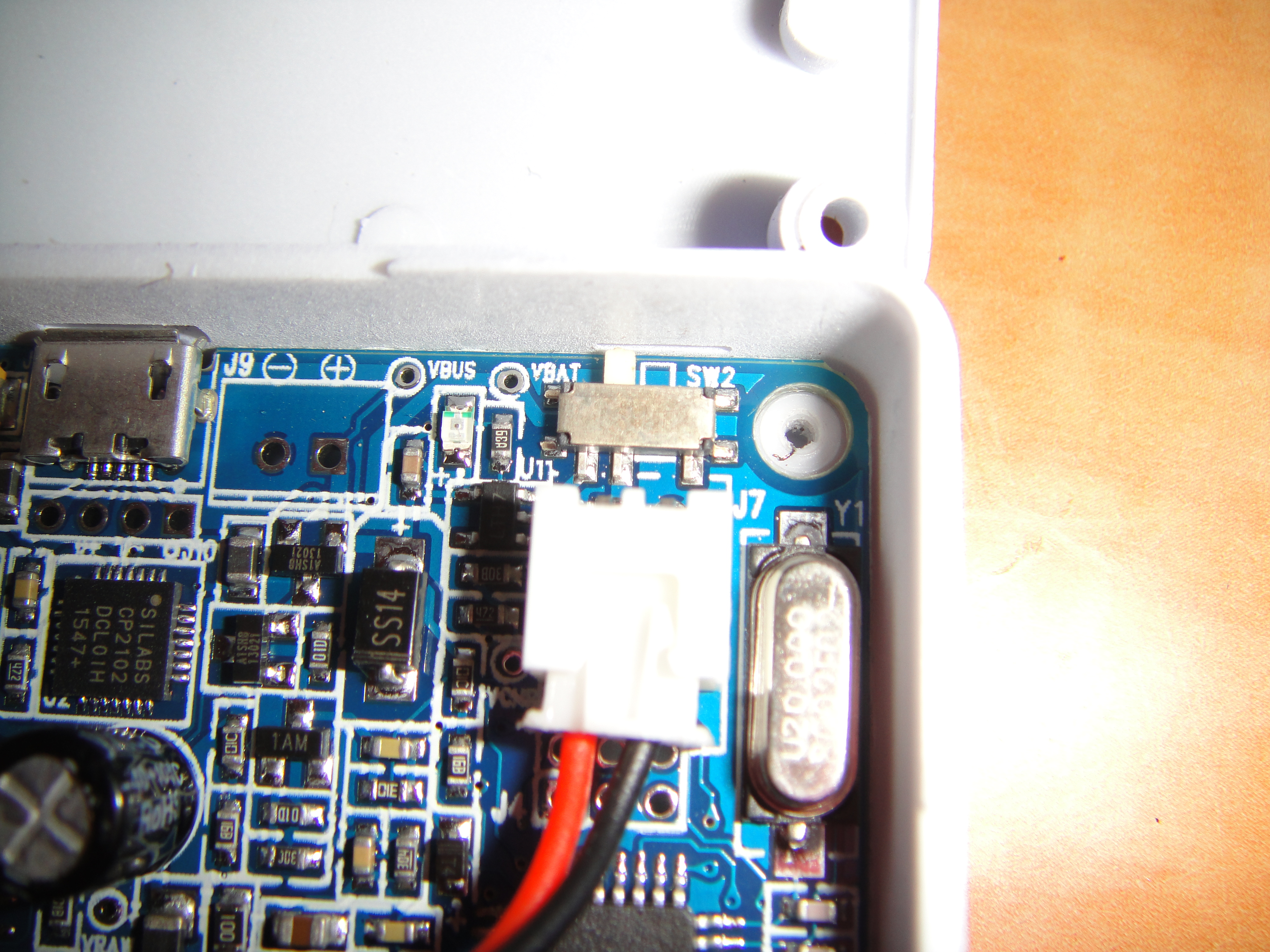

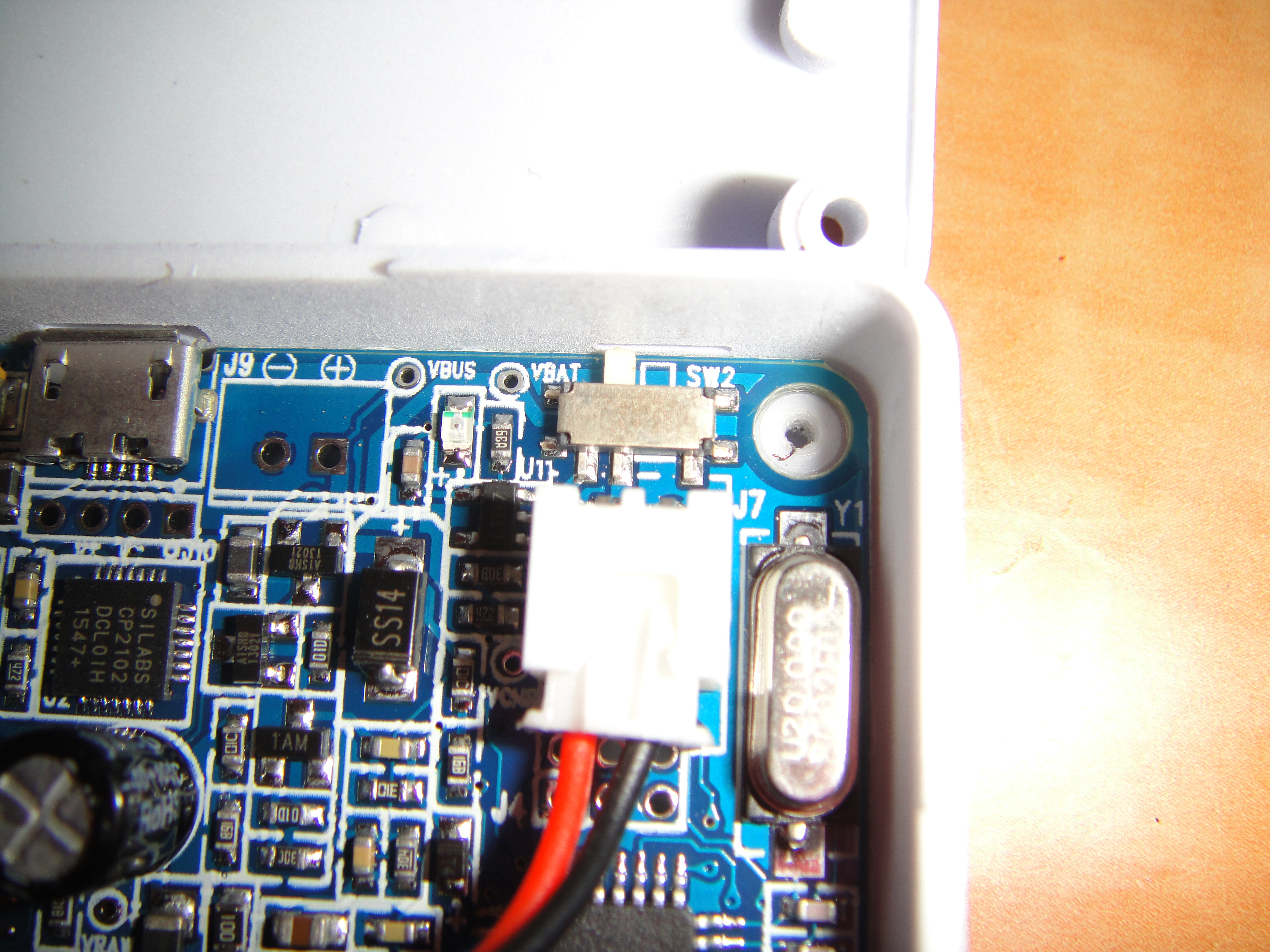

    Detalle del switch, como veis desplazado en una posicion diferente a la original para que detecte la bateria.

    Sé que seria tan sencillo como cortar el cable y poner otra bateria de 3.7v, por ejemplo una de movil como indican en su pagina web, pero quiero asegurar que realmente es la bateria lo que falla.

    En fin, lo mas cuco del bicho no funciona, vaya desengaño, para eso me hubiera comprado el que viene para soldar por 18€, pero tenia una pinta mucho mas cutre, sin carcasa siquiera, y no me iba a durar mucho si es que realmente llegase a funcionar, pues en su pagina web avisan de que el producto depende de tus habilidades de soldadura y que no aseguran que se termine con un producto funcional asi que no me la juego.

    Pasamos a probar a ver que tal, y para ello aprovecho unos problemas que tengo en mi equipo de sonido, concretamente problemas referentes a la calidad de salida. Los que hayais leido mi post titulado Sonido del bueno ;p sabreis que monté una radio de marca Kenwood. Nunca me ha gustado esta marca por su poca calidad a mi parecer, y es algo que se va a demostrar hoy aqui.

    En primer lugar vamos a ver de lo que es capaz nuestro bicho.

    Segun las especificaciones, tiene una sensibilidad minima de 2mv, mas que suficiente para proyectos caseros y hobbys, asi como un 'sampling rate' de 5 millones de muestras por segundo. Nada mal.

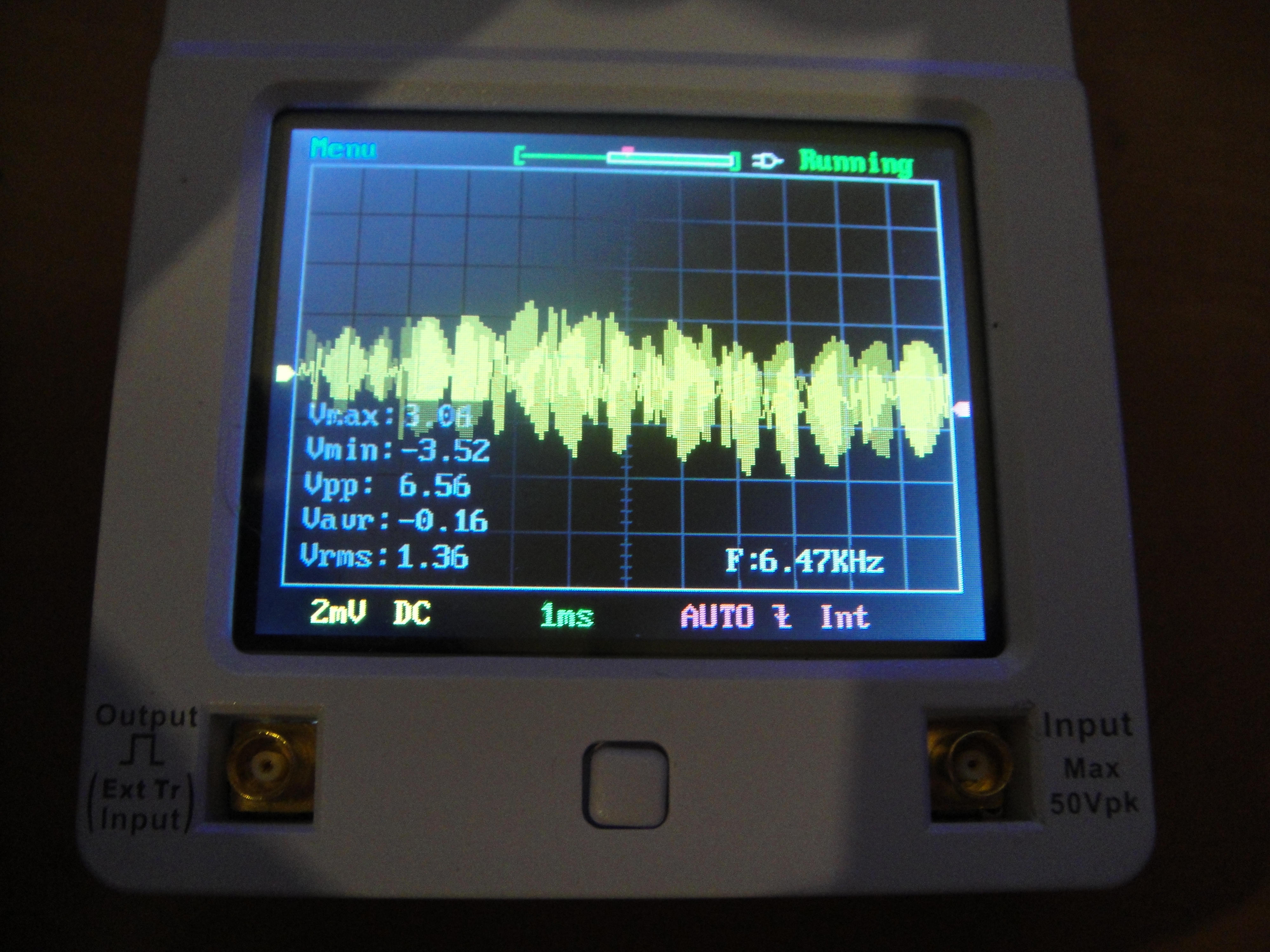

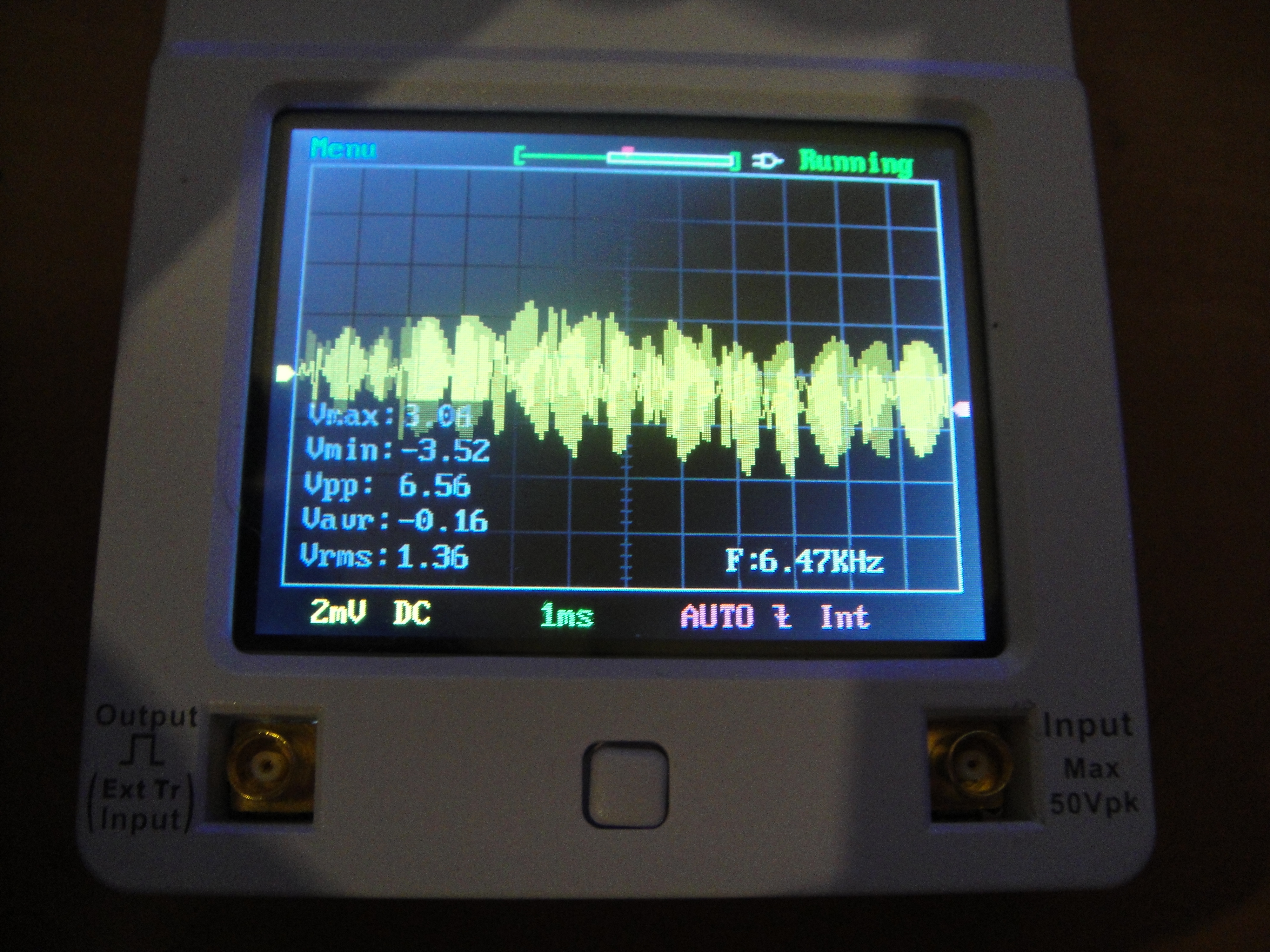

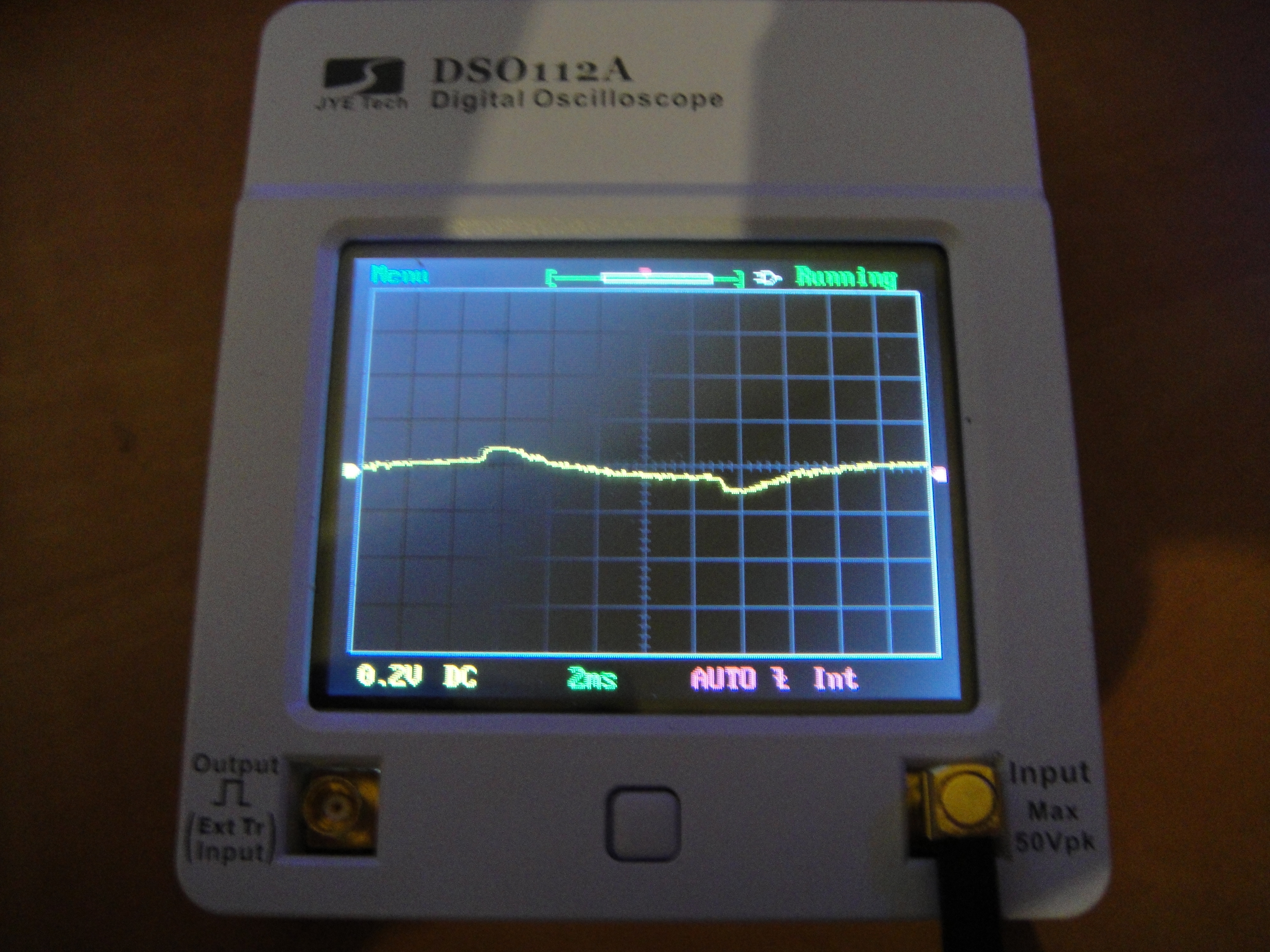

    Una vez encendido con un cargador de movil, y ajustado el osciloscopio a la maxima sensibilidad, vemos que coje ruido por los cables de unos 3.52mV, siendo la RMS de 1.36mV y la diferencia total de 6.56mV de pico a pico.

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04827.JPG
Visitas:	288
Size:	4,74 MB
ID:	212559

    Esto es sin nada conectado, ni tan siquiera las pinzas.

    Empezamos con las mediciones

    En primer lugar, hago lo que tengo mas a mano, sacar un altavoz, esperando una fidelidad mas o menos aproximada. Nada más lejos de la realidad.

    En un principio envio ondas senoidales que se reproducen sin ningun tipo de problema o distorsion, como se puede apreciar en la imagen.


    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04829.JPG
Visitas:	271
Size:	4,91 MB
ID:	212567 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04822.JPG
Visitas:	279
Size:	4,72 MB
ID:	212568

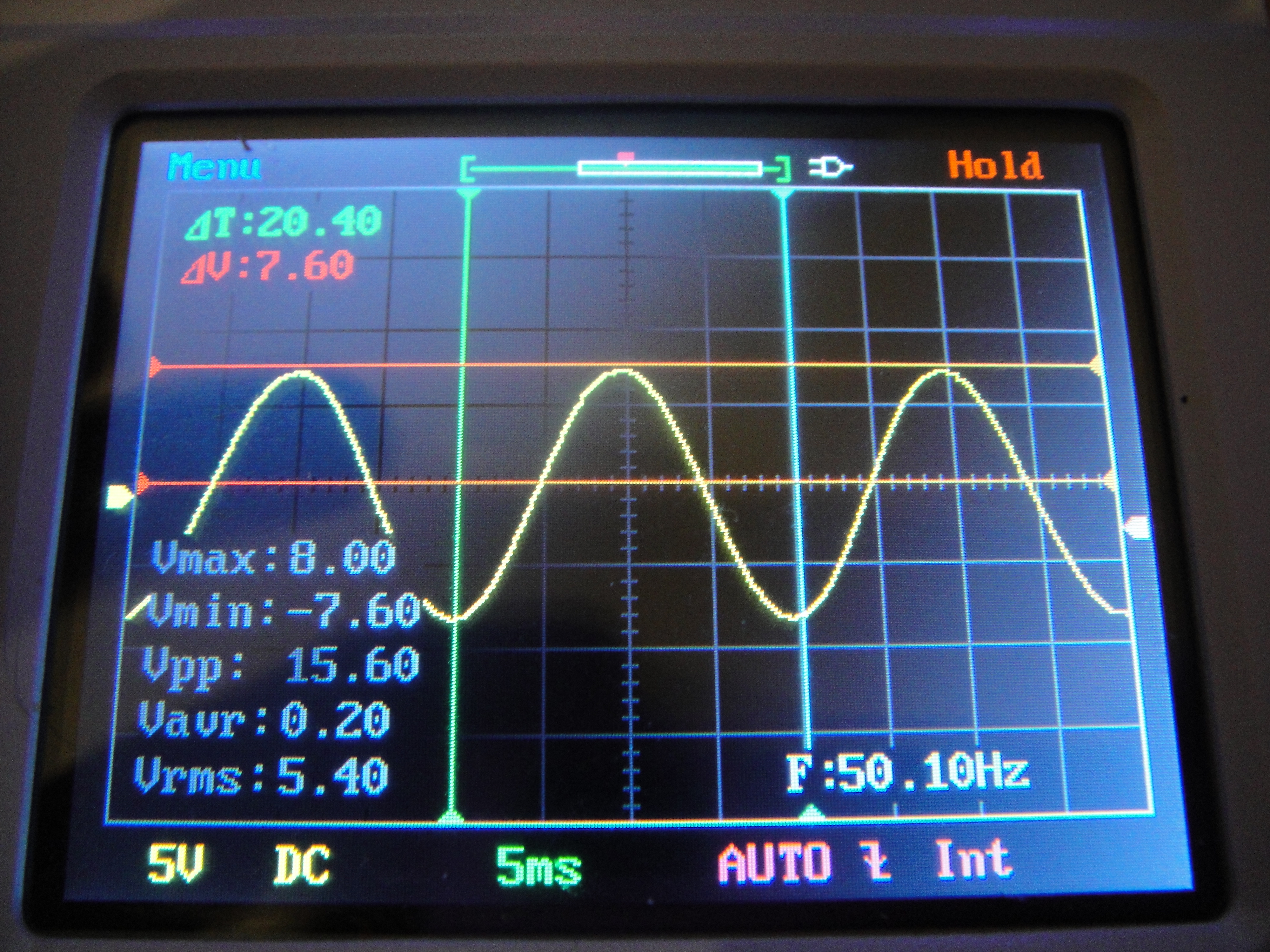

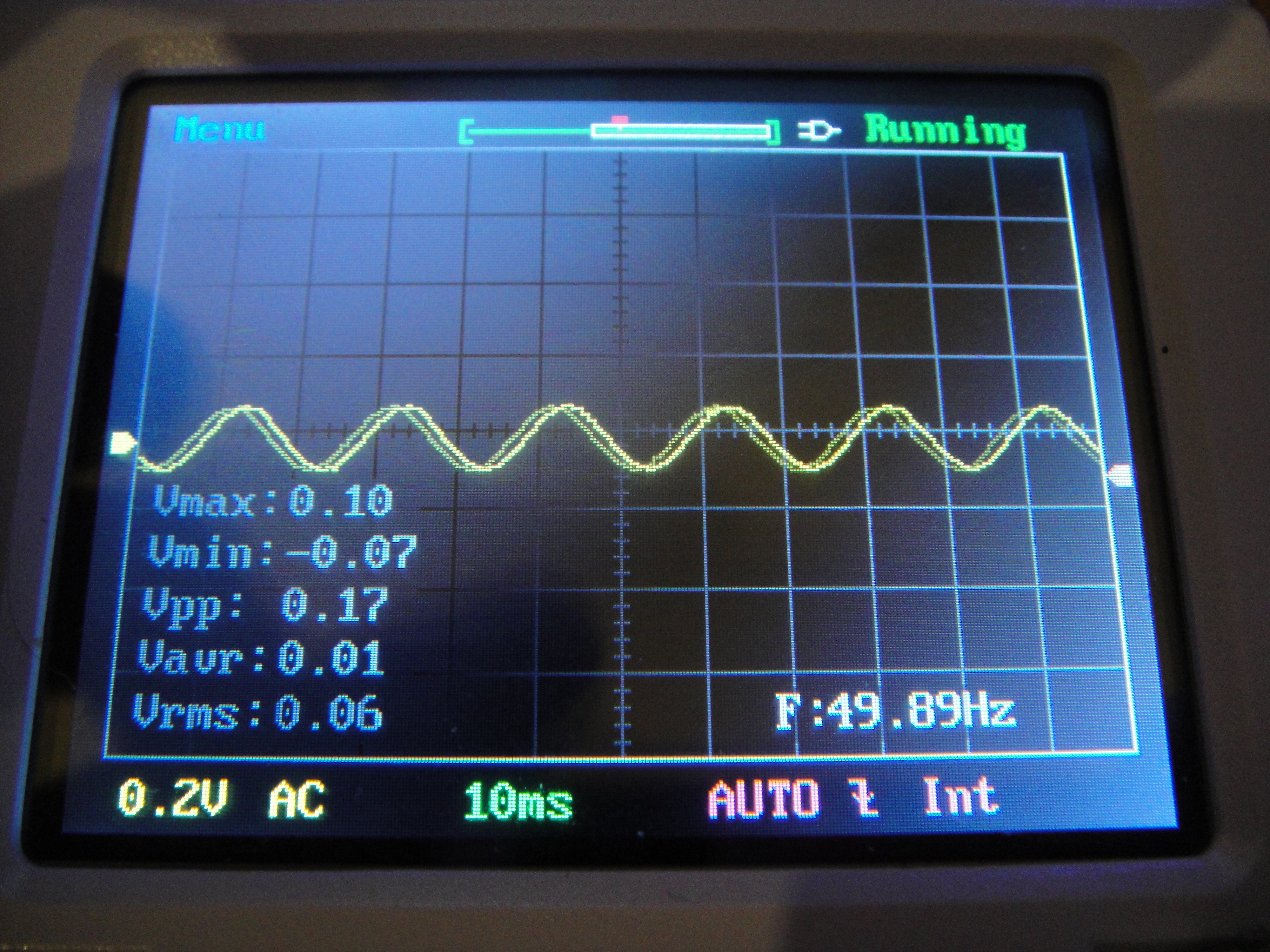

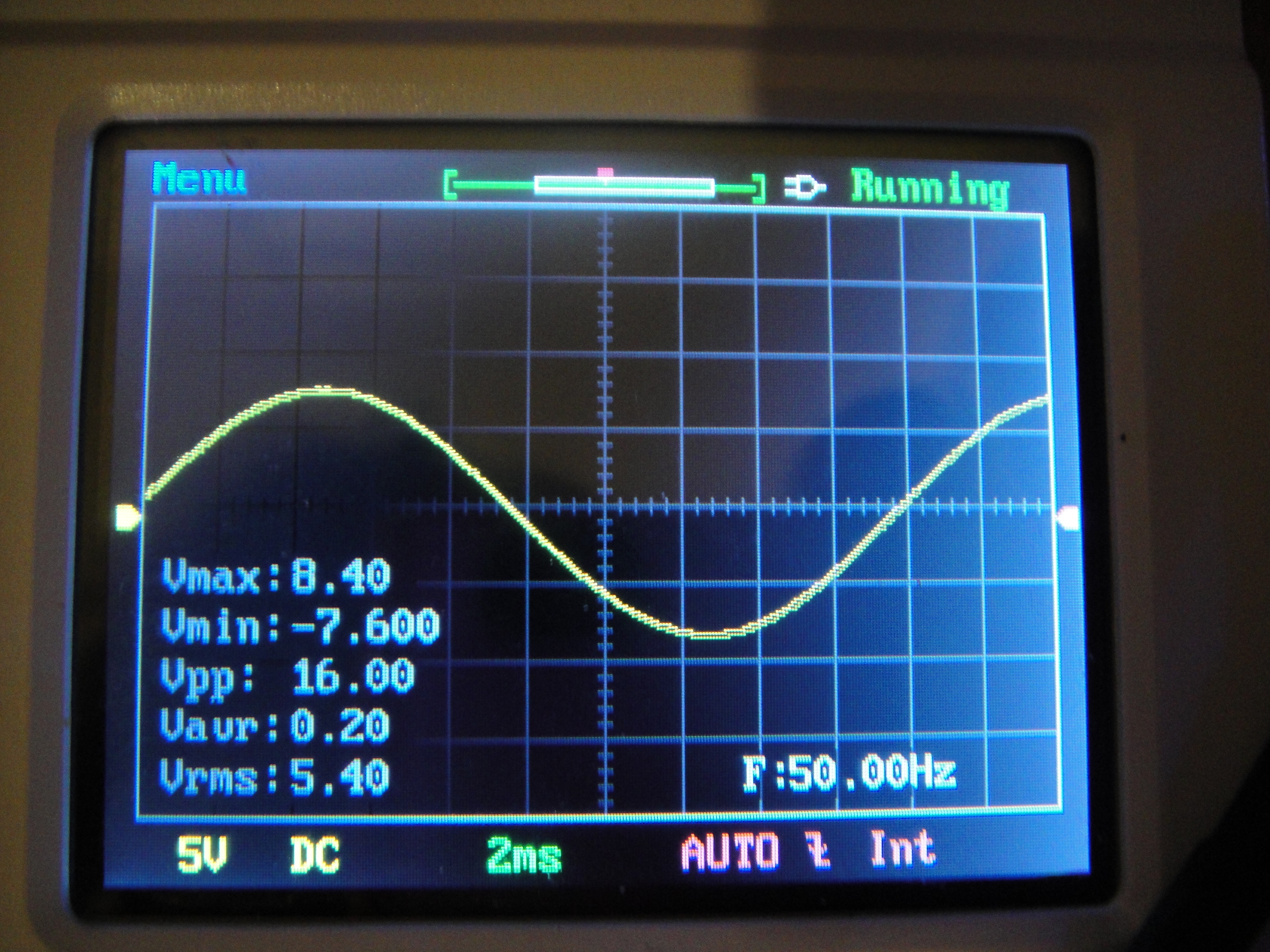

    El propio osciloscopio se encarga de calcular los voltajes y frecuencias automáticamente si asi se lo pedimos. Como veis en la fotografia de la derecha, la onda sale muy limpia para estar amplificada, y en el mejor de los casos, es como deberia salir. Hasta aqui muy contento, pero al parecer las pruebas de un autorradio se hacen con ondas senoidales...

    La siguientes pruebas se han hecho en momentos diferentes, pero, en resumen, las ondas correctas se han tomado del jack de entrada al radio, es decir, del cable que va desde la parte trasera del ordenador hasta el conector AUX de la radio, mientras que las deformadas se han tomado en los cables de potencia de los altavoces

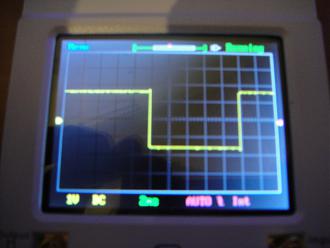

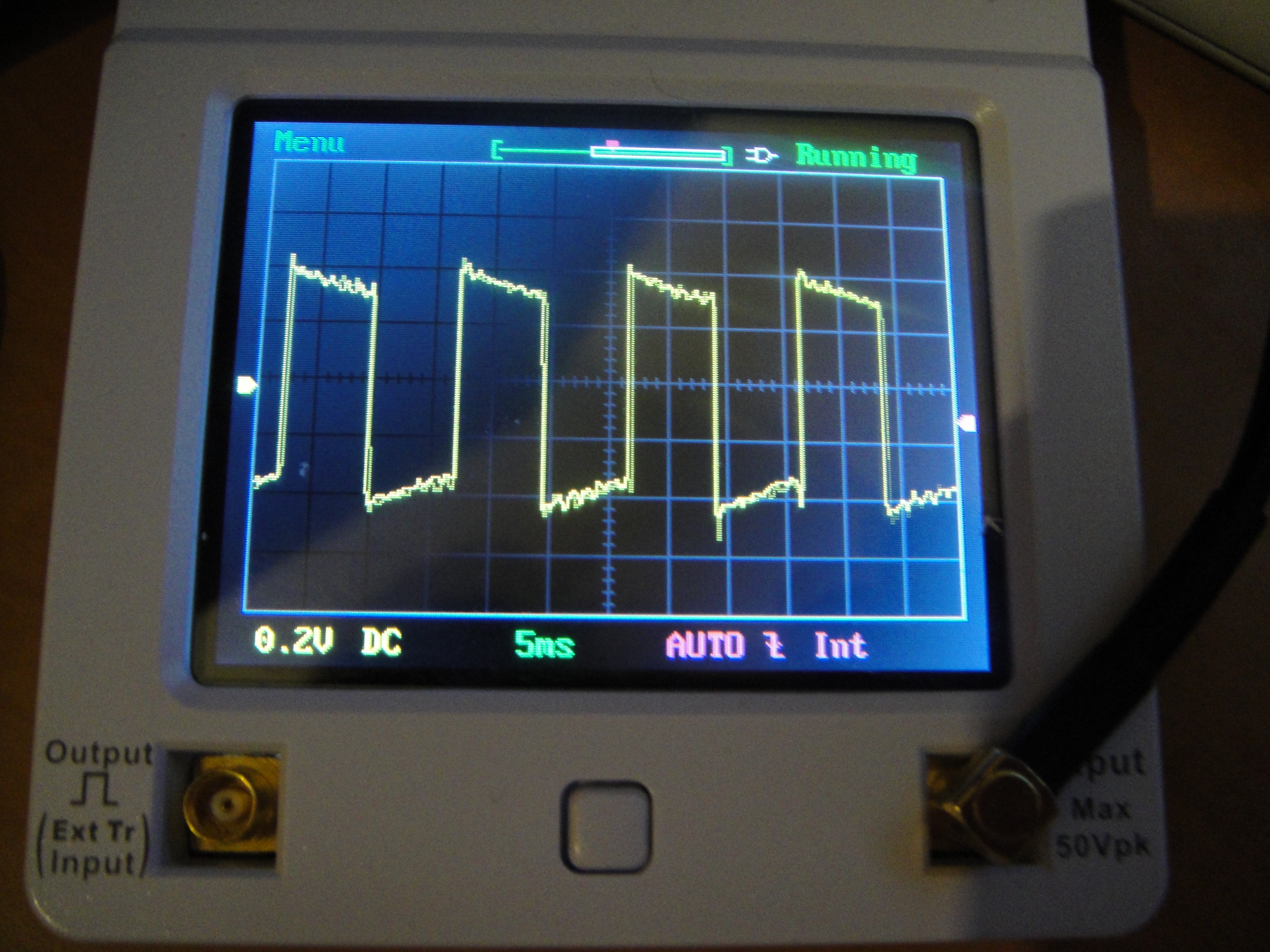

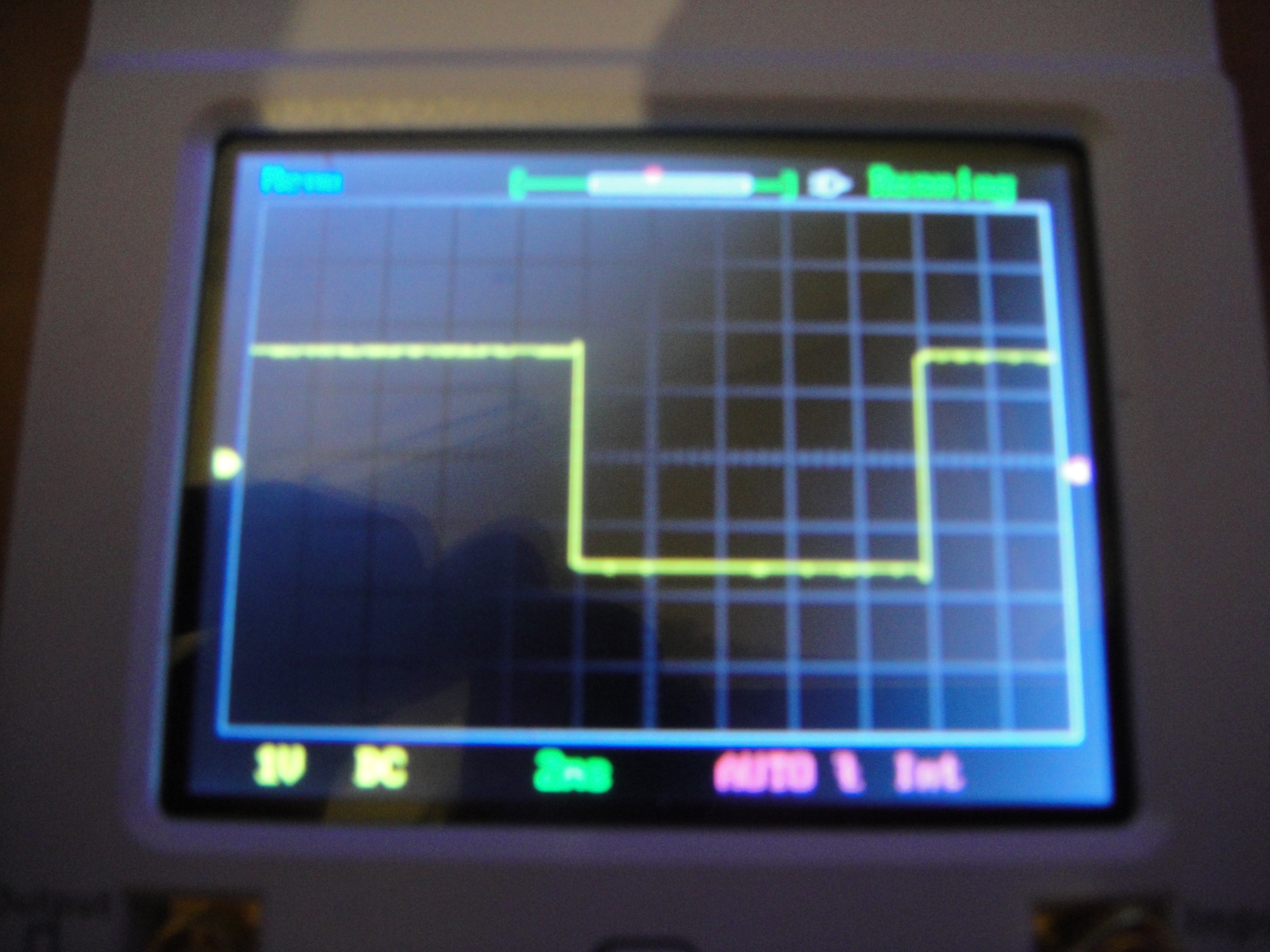

    En este caso tenemos una onda cuadrada

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04818.JPG
Visitas:	308
Size:	4,73 MB
ID:	212570 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04816.JPG
Visitas:	318
Size:	4,64 MB
ID:	212571

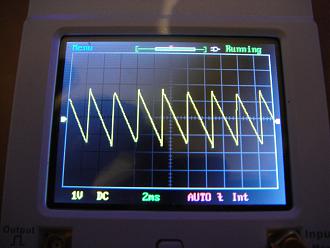

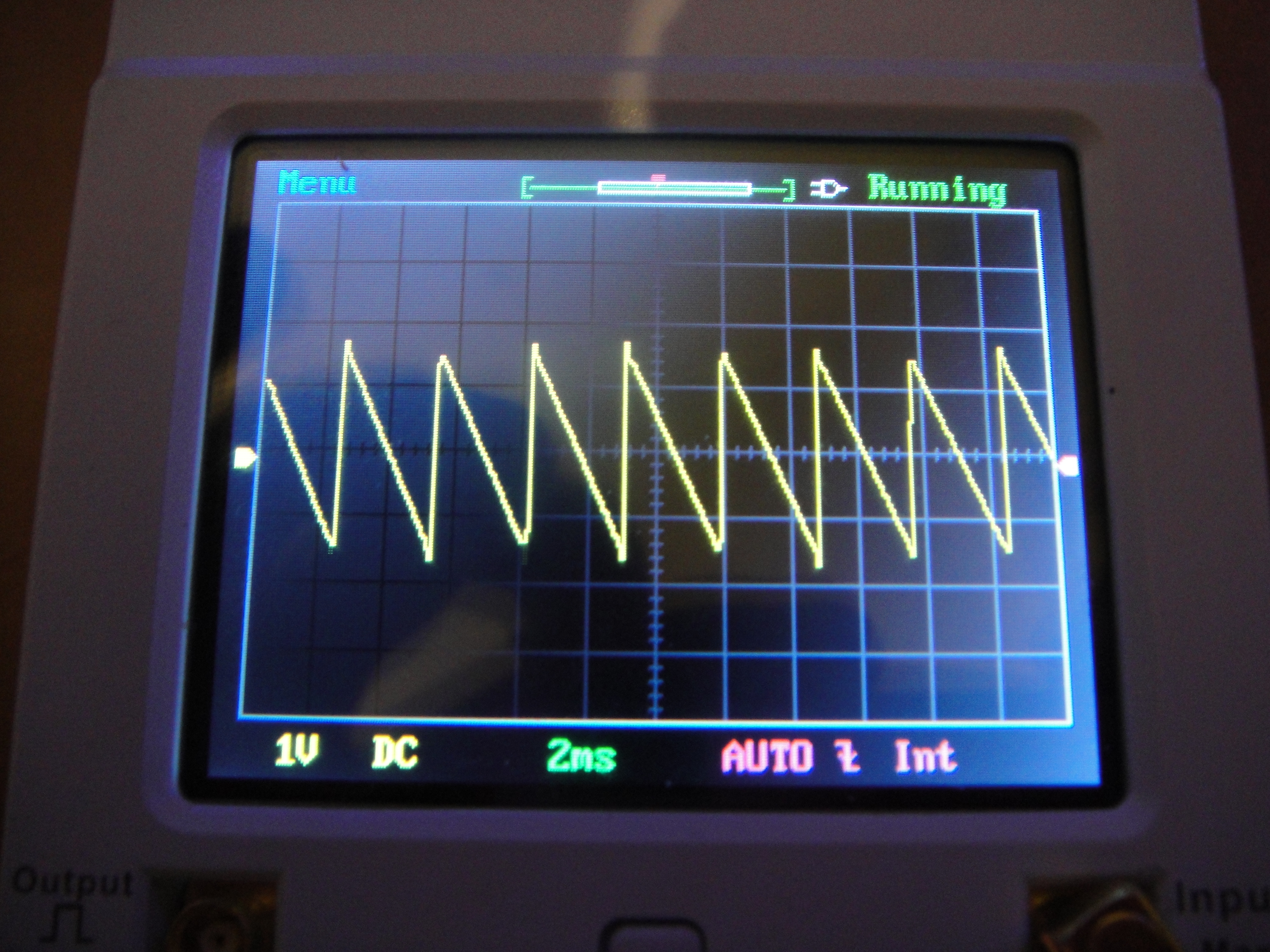

    Sobran las palabras, verdad? Veamos qué ocurre con una onda en forma de sierra.

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04819.JPG
Visitas:	293
Size:	4,89 MB
ID:	212573 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04814.JPG
Visitas:	297
Size:	4,77 MB
ID:	212572

    La cosa no mejora demasiado. En este momento me planteo varias cosas, que es el momento en que compruebo que la entrada es correcta, y paso a comprobar otra cosa;
    Eléctricamente, la calidad de una etapa de potencia (en este caso una Sony Xplod de 600w) es mucho mejor que la de un amplificador integrado de un autorradio. Todo esto unido a que mi oido, efectivamente, no me estaba engañando sobre mis gustos contrarios a Kenwood, me dispongo a tomar mediciones en el subwoofer.


    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04817.JPG
Visitas:	290
Size:	4,68 MB
ID:	212574

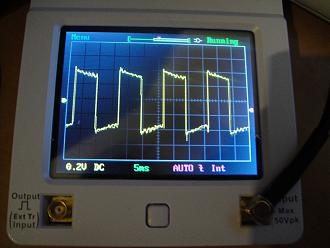

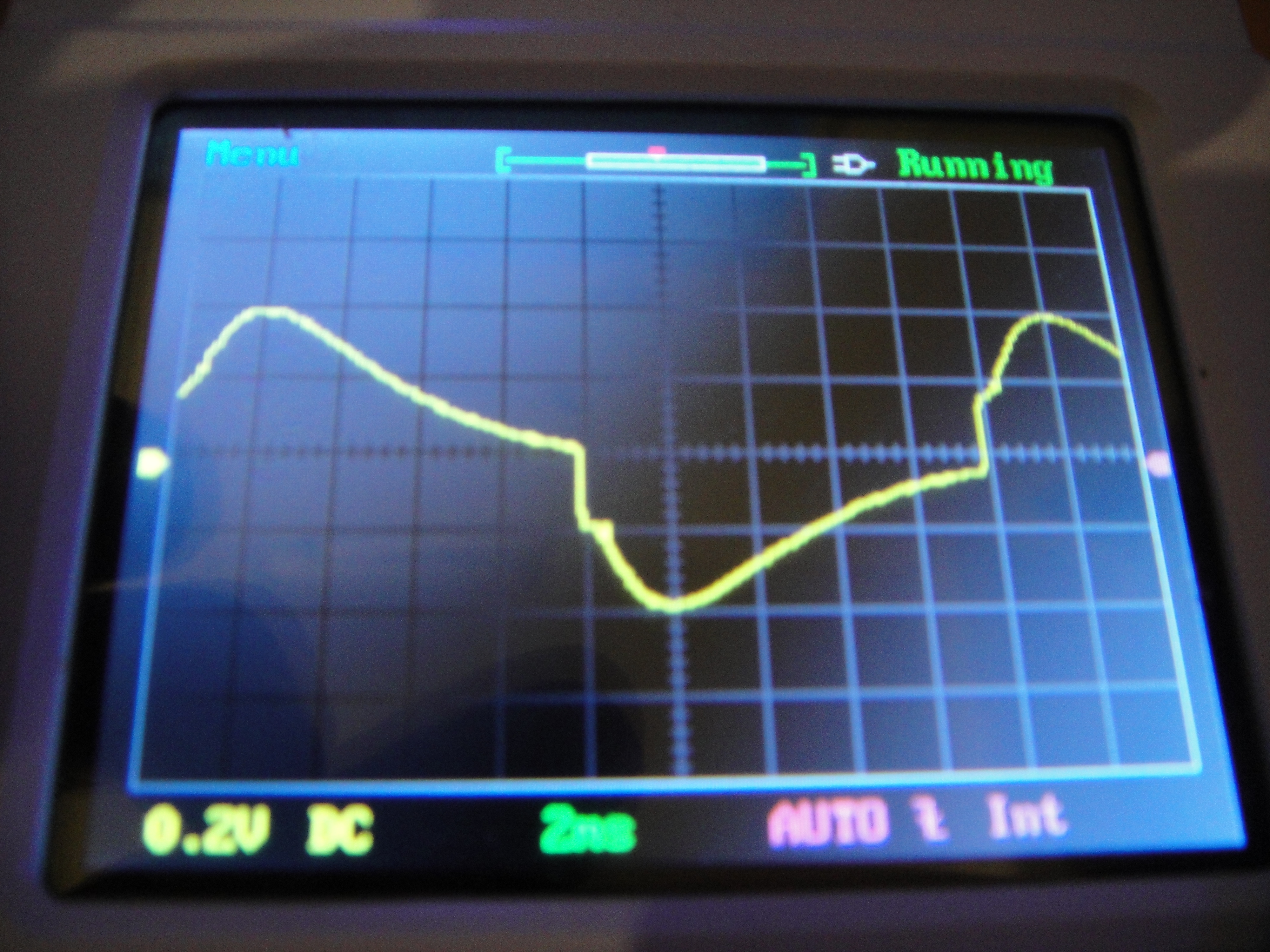

    Este es el resultado de la señal cuadrada en la entrada del subwoofer. Tiene el mismo recorrido que antes. Porqué? No lo sé, se supone que la salida de previo es la mas pura que hay, despues de la de la entrada. Forma de comprobarlo mejor? Prescindir de la radio y entrar directamente a la etapa de potencia. Y efectivamente, las deformidades desaparecen.

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04844.JPG
Visitas:	265
Size:	4,85 MB
ID:	212575

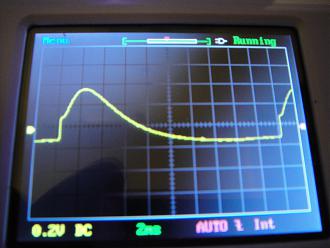

    La onda se vuelve un poco mas cuadrada. Ahora aparece un ripple de aproximadamente 0.05v, junto a una caida por semiperiodo de unos 0.2v, la cual he comprobado que es fija, ya que subir el volumen no hace que estos valores cambien en absoluto de una forma perceptible.

    Por tanto, gracias al osciloscopio, encontramos que el culpable de que la calidad baje, es el autorradio.


    Este es un ejemplo de lo que puede hacer este osciloscopio, de una manera sencilla e intuitiva; pasamos a ver los menus:

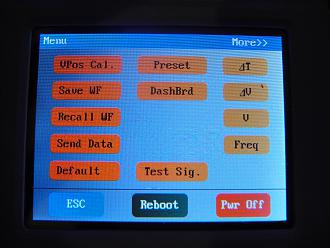

    Pulsando en la palabra Menu en la esquina superior izquierda, llegamos aqui:

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04837.JPG
Visitas:	267
Size:	5,01 MB
ID:	212578

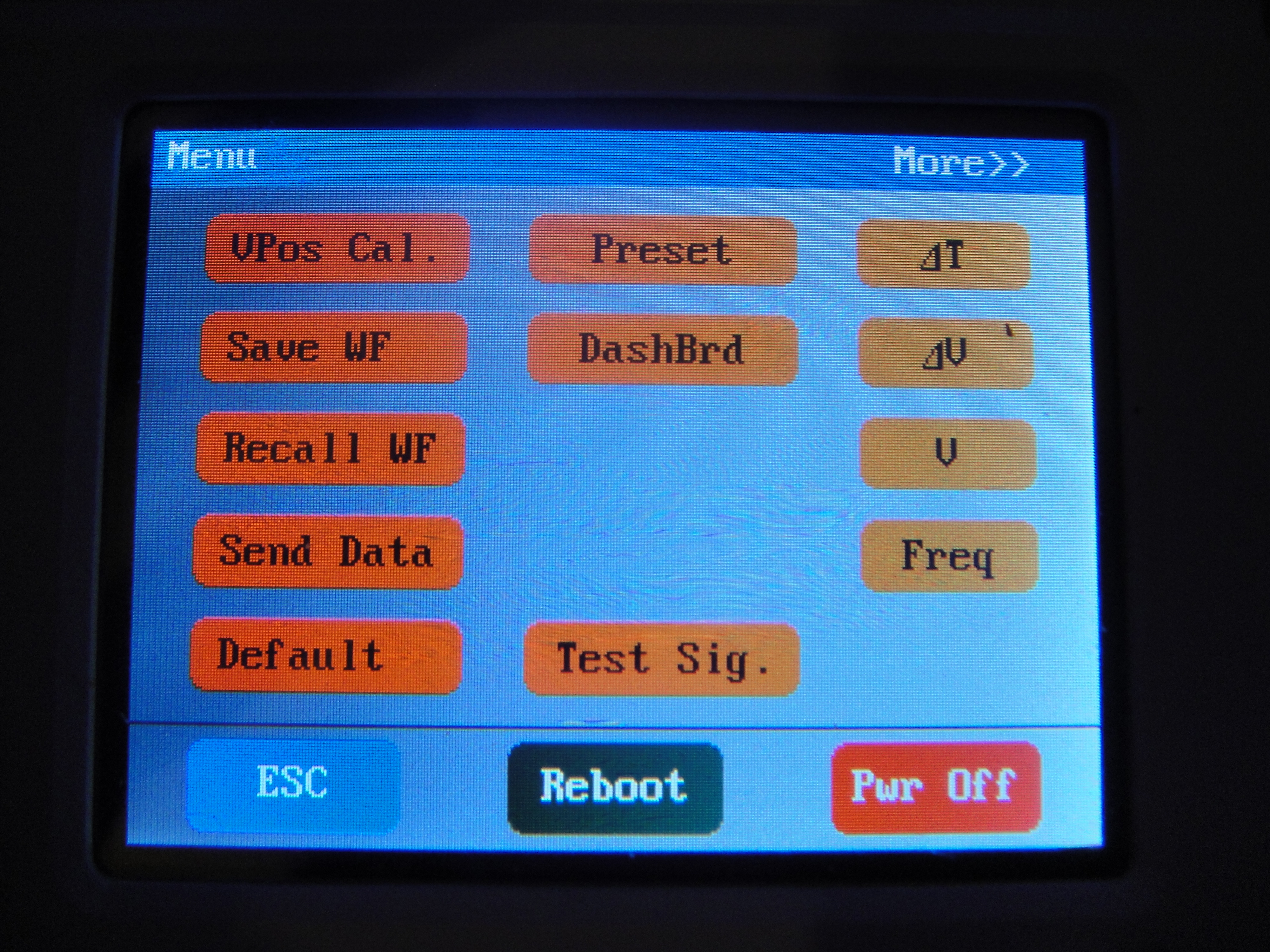

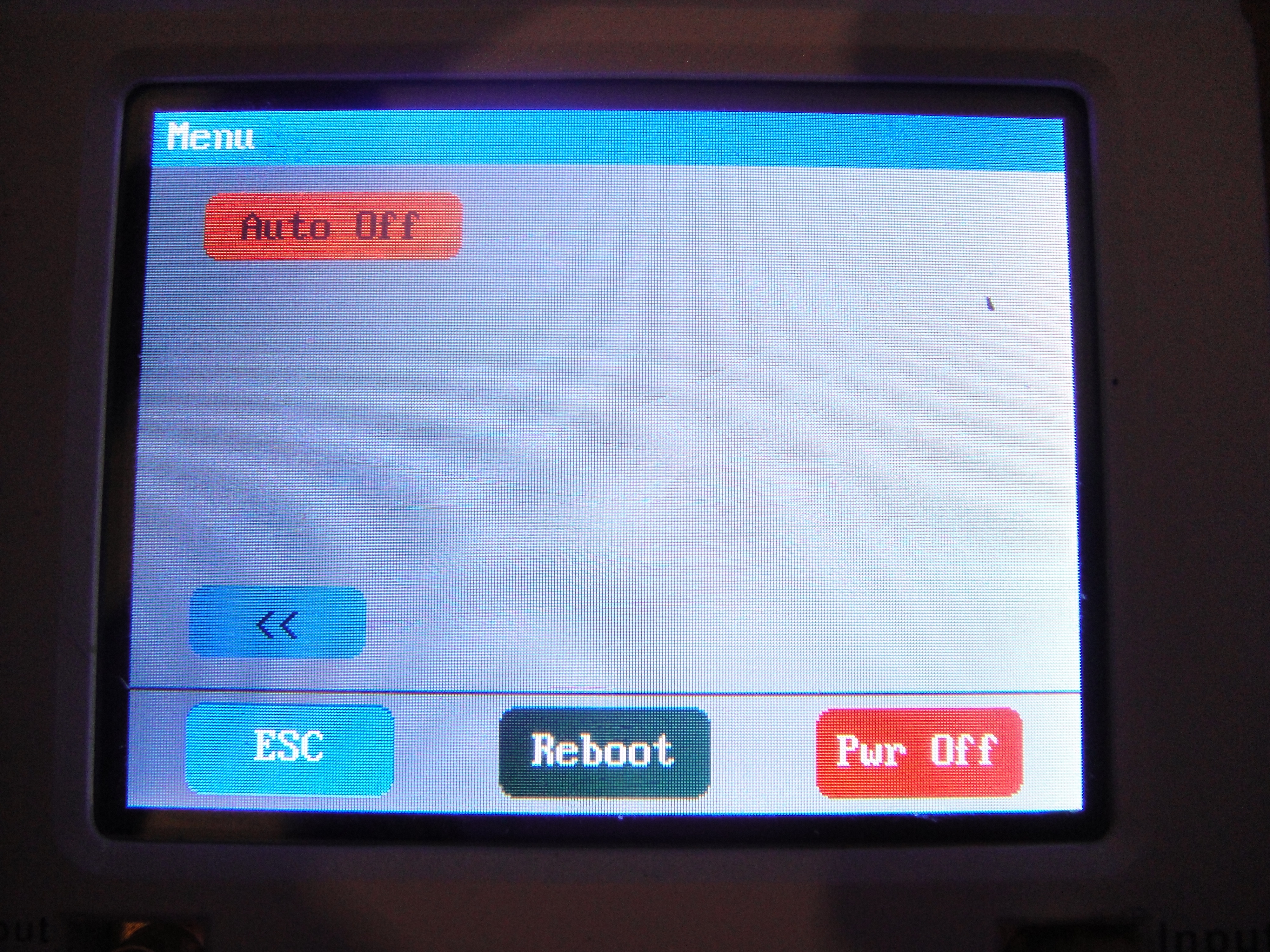

    Este es un menú general donde se nos dan varias opciones, desde la calibracion del osciloscopio (donde realmente no es mas que comprobar que funciona o no), diferentes utilidades de almacenamiento y recuperacion de ondas, asi como opcion de enviarlas al ordenador, una tabla de presets para algunos escenarios que podemos configurar nosotros, y los cuatro botones de la derecha nos habilitan las herramientas de analisis de voltaje, frecuencia, etc.


    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04823.JPG
Visitas:	256
Size:	4,80 MB
ID:	212583 Aqui lo vemos con todas las opciones activadas

    Después, arriba a la derecha, vemos un indicador que pone Running o Hold. Tocando alli, o pulsando el boton fisico, pausamos o reanudamos la salida en pantalla de la onda, para poder retirar la sonda si fuera necesario (ya que las pinzas se aguantan por si solas) y seguir viendo la onda.

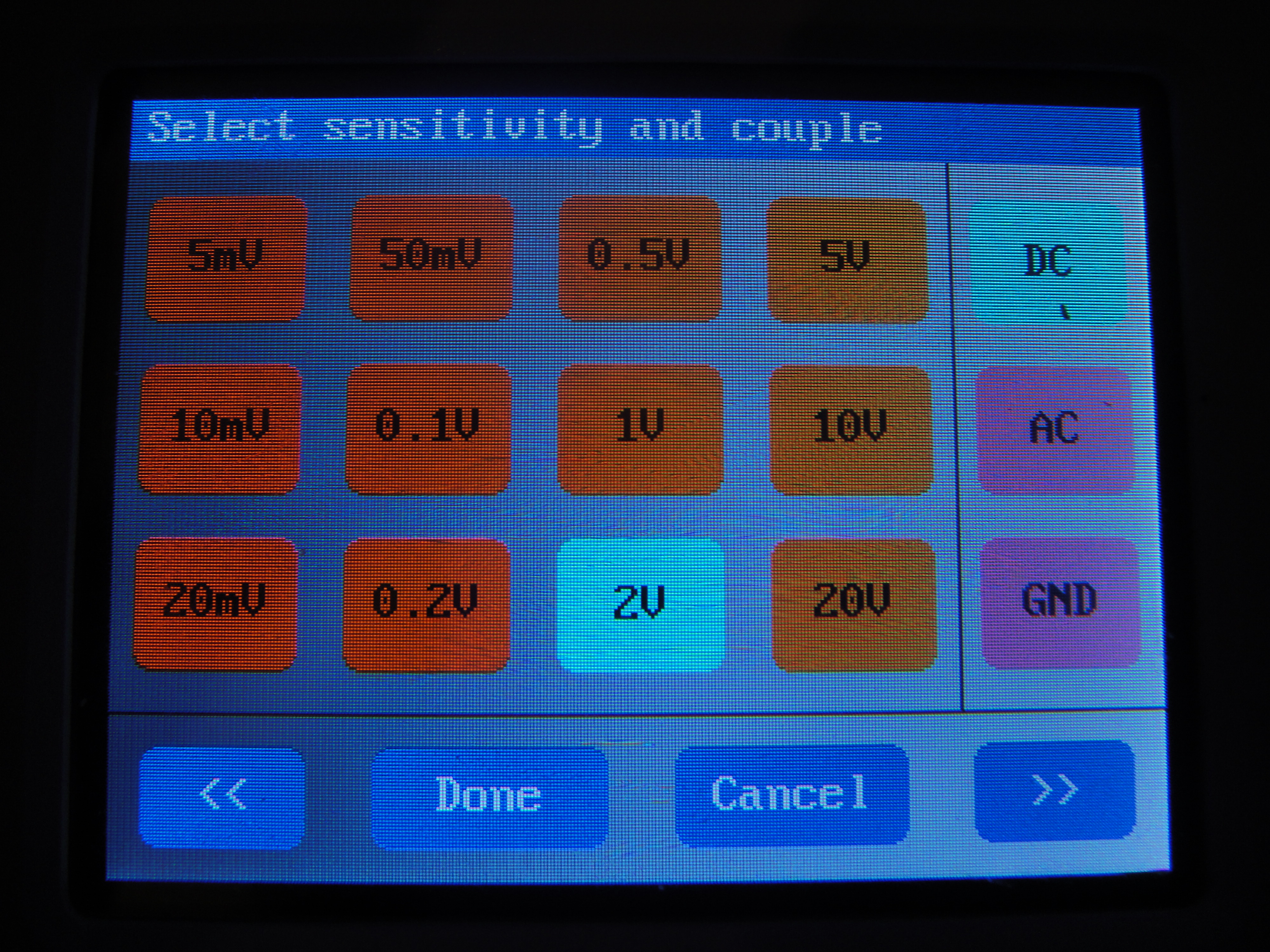

    Abajo a la izquierda tenemos la sensibilidad. Podemos escojer valores de entre 2mV hasta 20V por division desde esta lista:

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04843.JPG
Visitas:	280
Size:	4,85 MB
ID:	212581 La opcion couple, por desgracia, no se que funcion tiene.

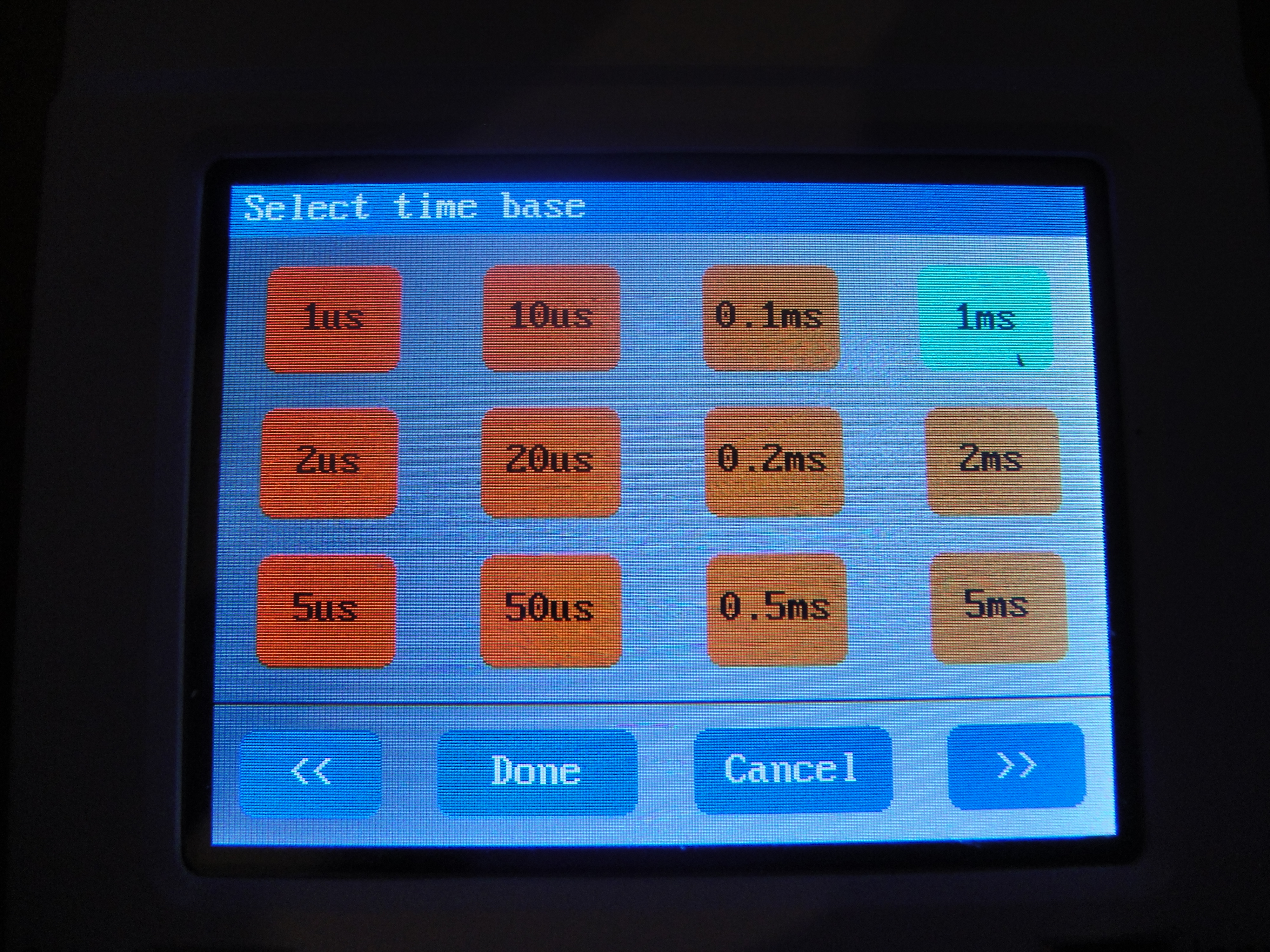

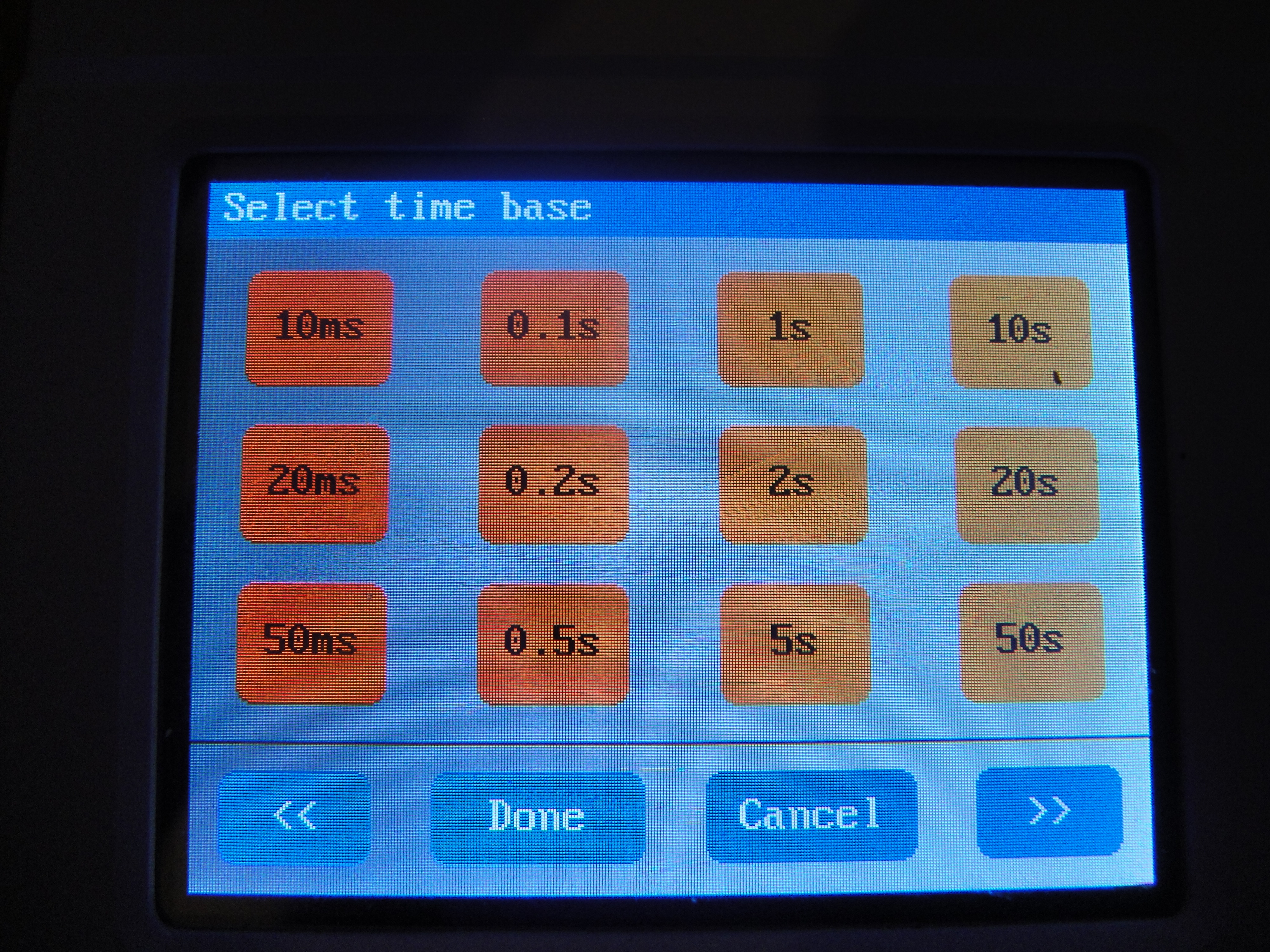

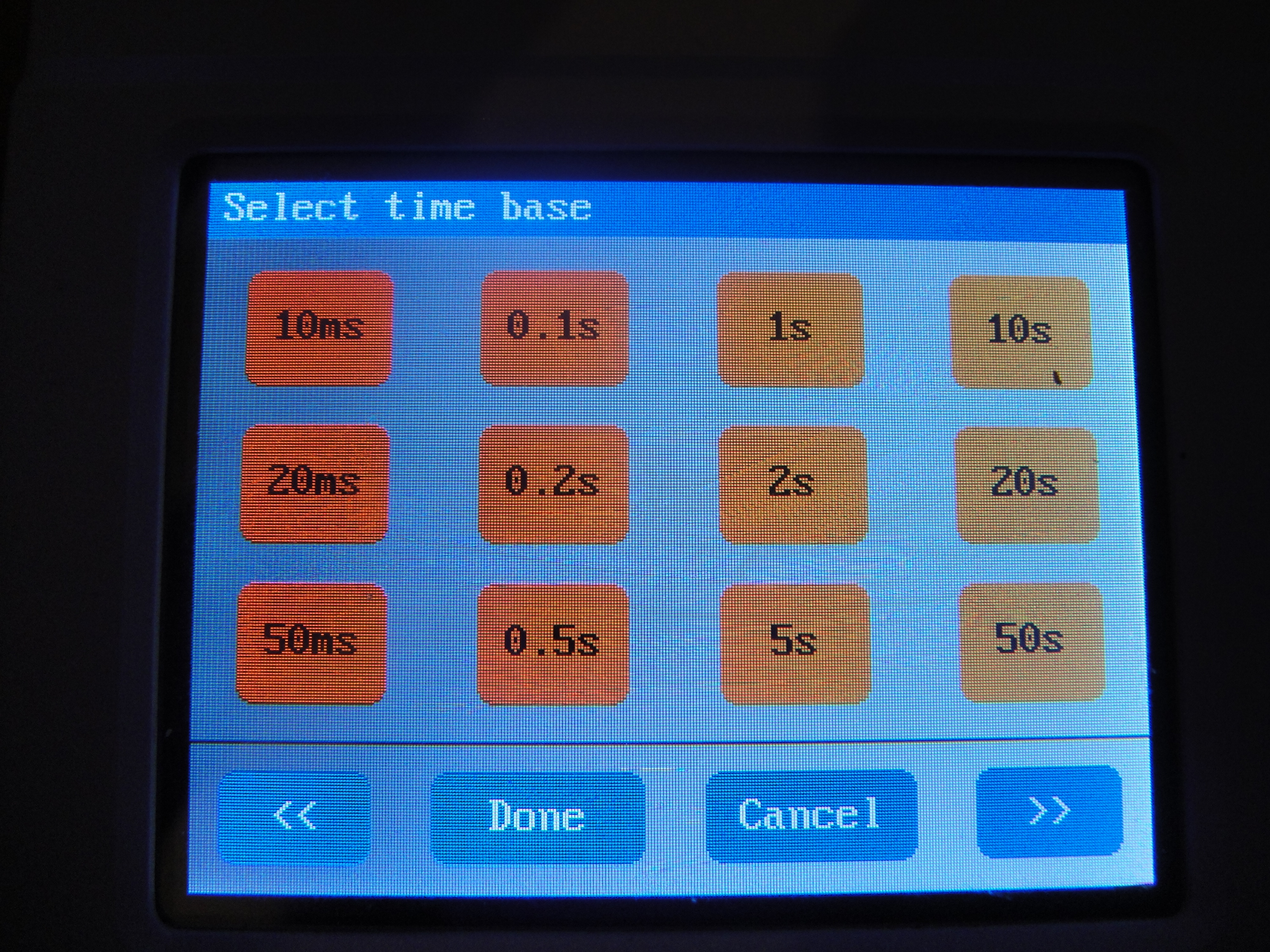

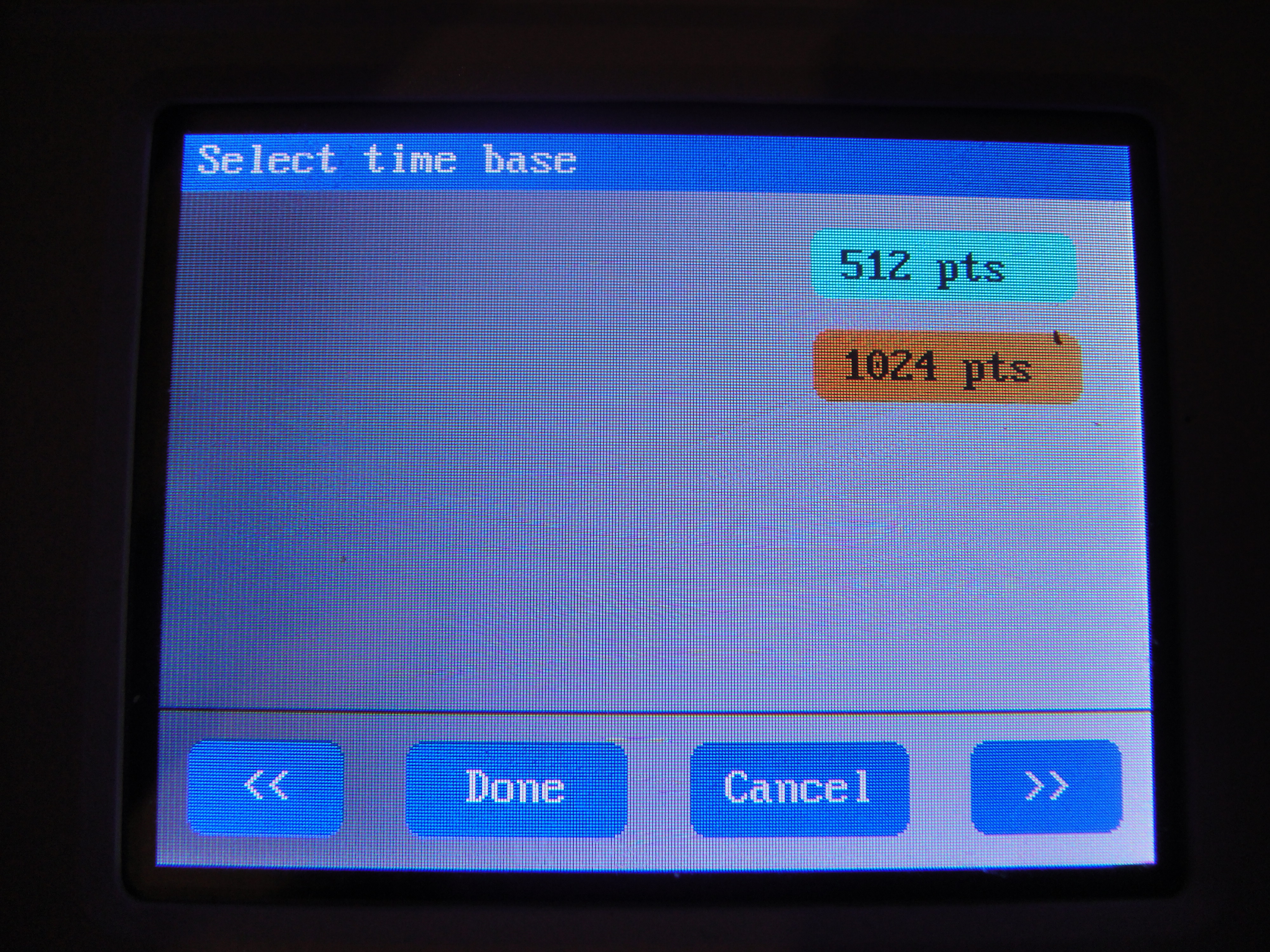

    Si pulsamos en el indicador central, marcado en ms o s, tenemos el tiempo por division. Tambien se escoje desde esta cuadricula:
    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04840.JPG
Visitas:	287
Size:	4,82 MB
ID:	212584 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04841.JPG
Visitas:	264
Size:	4,93 MB
ID:	212585 Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04842.JPG
Visitas:	293
Size:	4,95 MB
ID:	212582

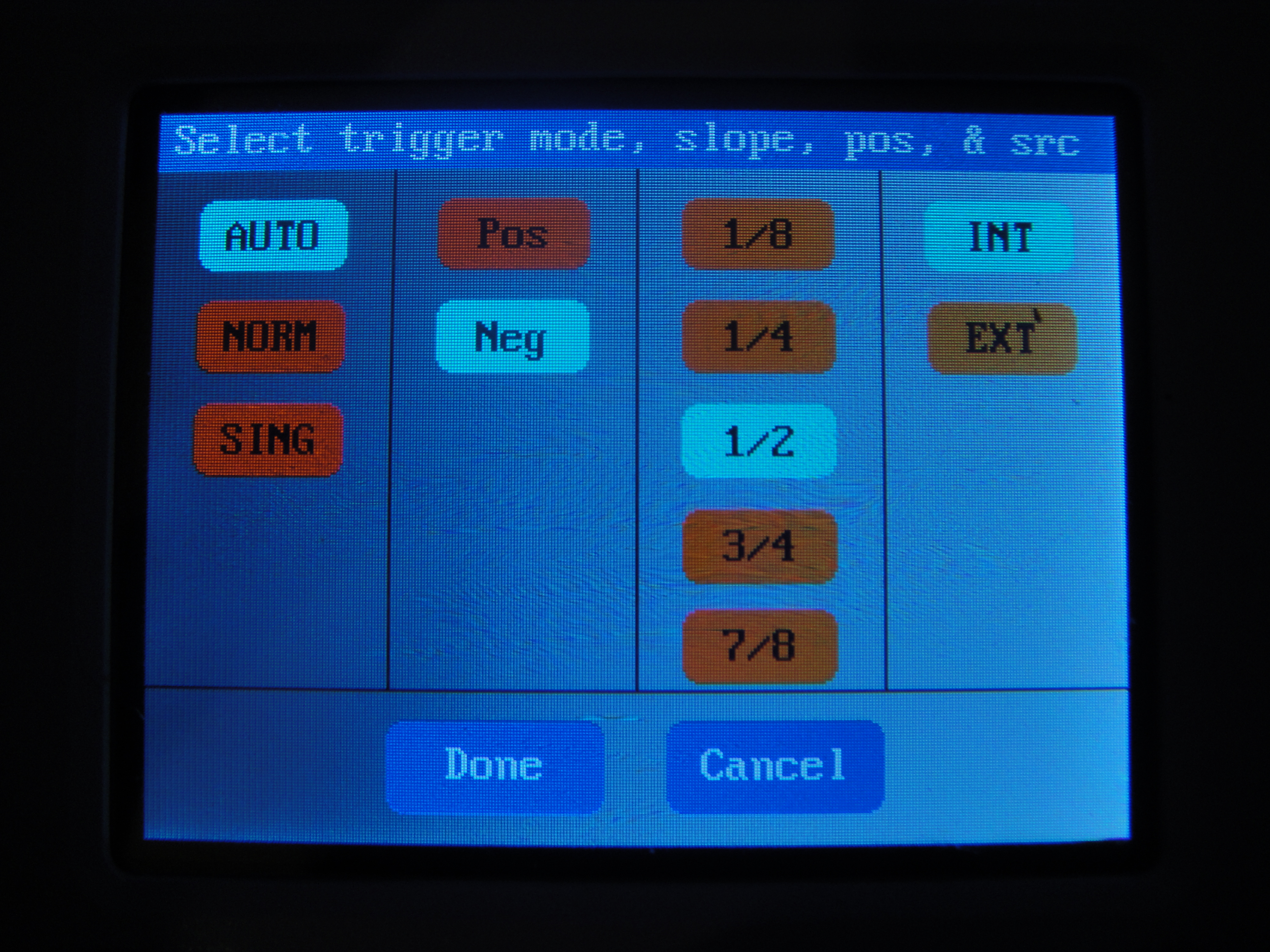

    Y si pulsamos en el indicador inferior derecho, tenemos varias opciones

    Haga clic en la imagen para ver una versión más grande

Nombre:	DSC04839.JPG
Visitas:	274
Size:	4,75 MB
ID:	212576
    Por desgracia, no he conseguido ver exactamente en qué afectan estas opciones, y lo mejor que he conseguido ha sido que el dispositivo deje de marcarme nada y tenga que reiniciarlo a los valores de fábrica.

    Hasta aqui, poco más. Espero que haya gustado, pues la verdad tengo algunas preocupaciones extra encima que no me estan haciendo ningun bien, ni siquiera a mi salud, y llevo tiempo queriendo hacer esta review, tanto para despejarme yo, como para aportar contenido al foro. Tengo mas contenido de camino, y poco a poco lo iré soltando por aqui ;p

    Saludos, y gracias por leer!
