  • MANTENIMIENTO Y CAMBIO DE COMPONENTES EN UN PORTATIL

    Los equipos informáticos, los grandes olvidados… Mientras la gran mayoría de gente lleva el coche al taller una vez al año para hacer una revisión y puesta a punto, prácticamente nadie lleva el ordenador a que le hagan un buen mantenimiento, ya sea por desconocimiento o por querer ahorrarse un dinero, y la gran mayoría de equipos informáticos (sobre todo los portátiles) mueren por sobrecalentamiento por culpa de tener los ventiladores y las rejillas de ventilación obstruidas por el polvo y la suciedad acumulada con el paso de los años sin que nadie los limpie, y con la primera pasta térmica que se le puso cuando se montó, que más que pasta térmica es hormigón armado que se ha solidificado con el paso de los años.

    Para que no suceda esto, una vez al año o cada dos años como mucho, es necesario o mejor dicho recomendable hacerle un mantenimiento a nuestros equipos para aumentar la durabilidad y mejorar el funcionamiento de equipo. Limpieza de polvo en los componentes, limpieza de ventiladores, limpieza de rejillas de ventilación, limpieza de los disipadores, cambio de pasta térmica en el procesador, en la tarjeta gráfica, chipset….

    Esta tarea es relativamente “sencilla” en un equipo de sobremesa por la facilidad de acceso a los componentes. En un portátil cambian un poco las conexiones de los componentes y es un poco más difícil es acceder a algunos componentes pero no imposible.

    En esta guía os voy a mostrar cómo ir accediendo y desmontado los componentes para poder cambiarlos en caso de que tengamos que sustituirlos por mal funcionamiento, por ampliación o simplemente para poder limpiarlos.

    Ya os aviso antes de empezar que a diferencia de los sobremesas en los que es todo muy similar entre un equipo y otro, los portátiles son otro mundo, cada uno es diferente a otro en cuanto a la forma de ir desmontándolo para acceder a los diferentes componentes, pero no os preocupéis porque al final solo se trata de ir sacando tornillos, tapas… hasta acceder a los componentes a los que necesitemos acceder, en algunos hay que ir quitando tapitas para cada componente, en otros hay que quitar la tapa de detrás entera. Yo voy a usar un Acer que tengo en casa y en el que hay que quitar un par de tapas para llegar a los componentes, pero no me enrollo mas, ahora os lo muestro con imágenes y paso a paso.

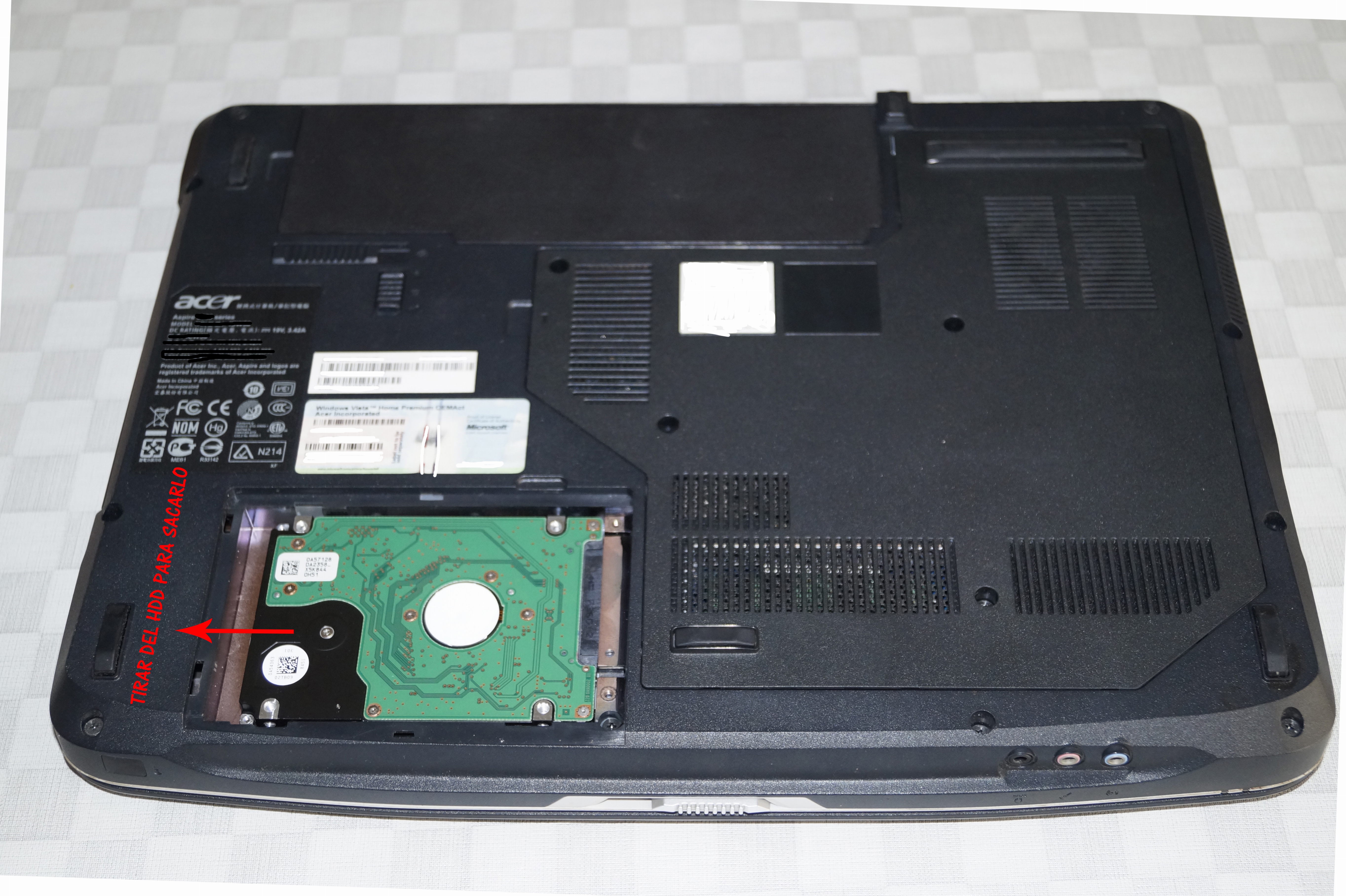

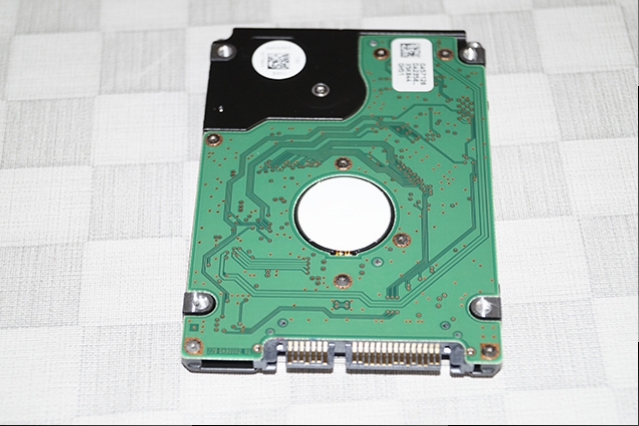

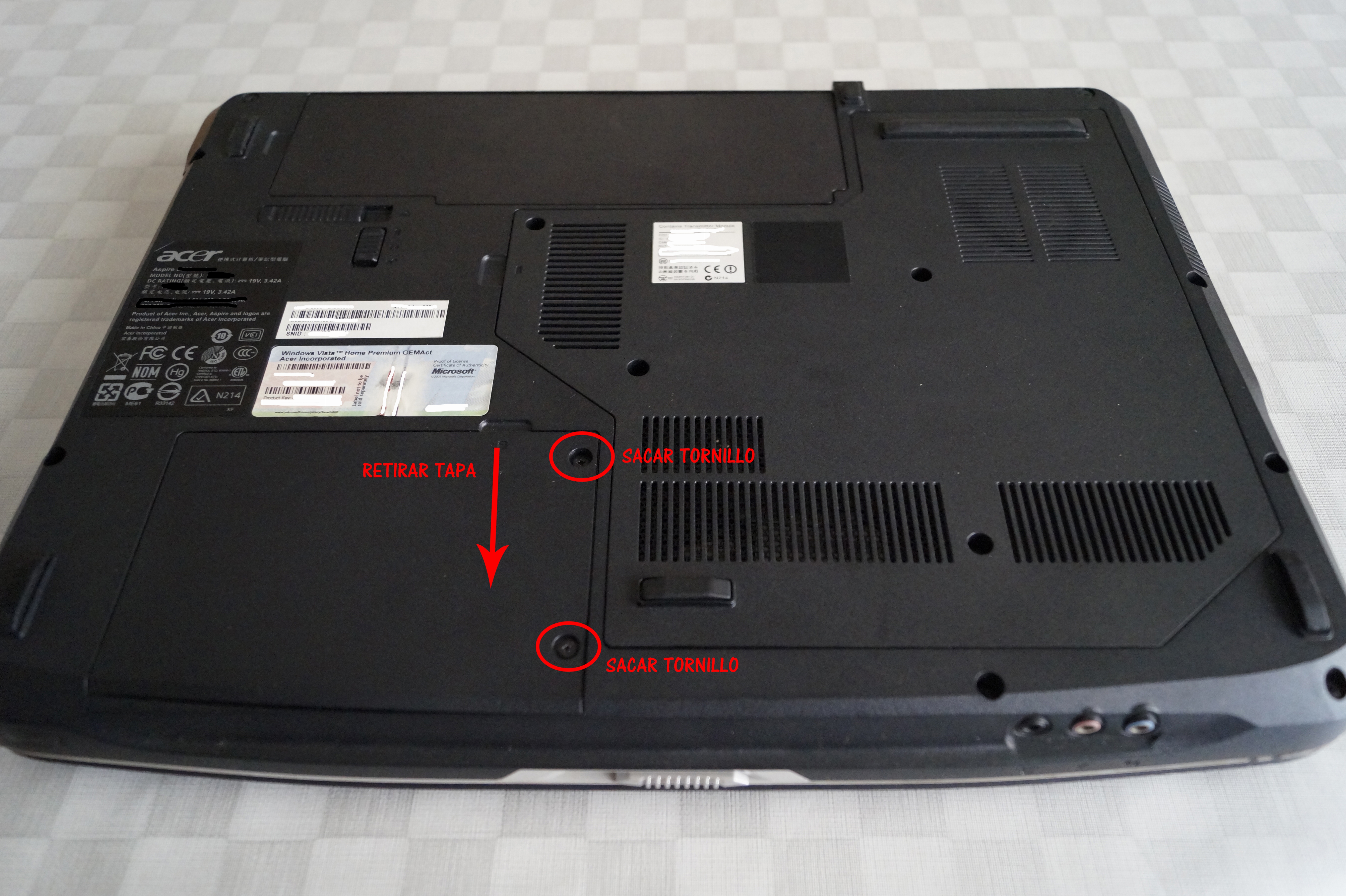

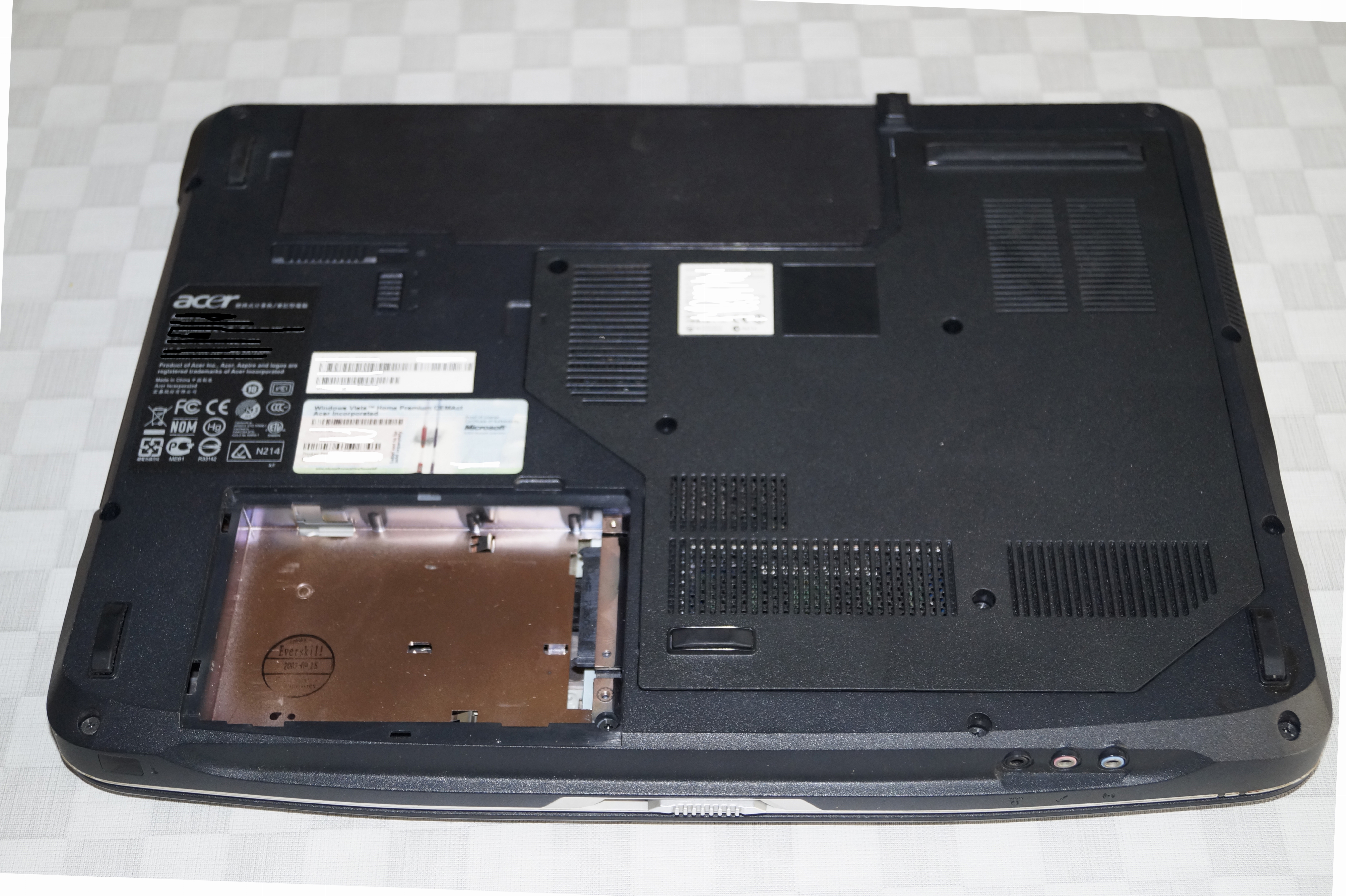

    Bueno este es mi portátil por detrás. Para empezar sacaremos el disco duro que está en su propio compartimiento. Sacarlo es muy sencillo, retiramos los dos tornillos de la tapa y tiramos de la tapa para dejar al descubierto el disco duro. Una vez con el disco duro al descubierto solo hay que tirar de el con suavidad hacia atrás para sacarlo de su conexión. Y ya lo tenemos, ahora para volver a montarlo, sustituirlo por otro HDD o por un SSD solo hay que seguir los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	HDD2.jpg
Visitas:	1
Size:	7,85 MB
ID:	215295

    Haga clic en la imagen para ver una versión más grande

Nombre:	HDD3.jpg
Visitas:	1
Size:	8,11 MB
ID:	215296

    Haga clic en la imagen para ver una versión más grande

Nombre:	HDD4.jpg
Visitas:	1
Size:	7,86 MB
ID:	215297

    Haga clic en la imagen para ver una versión más grande

Nombre:	HDD5.JPG
Visitas:	1
Size:	180,2 KB
ID:	215298

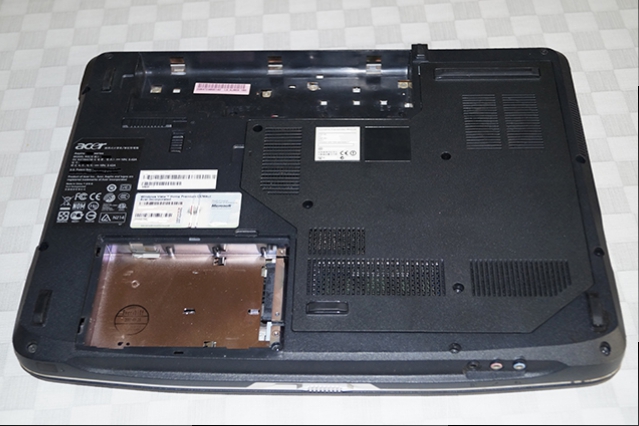

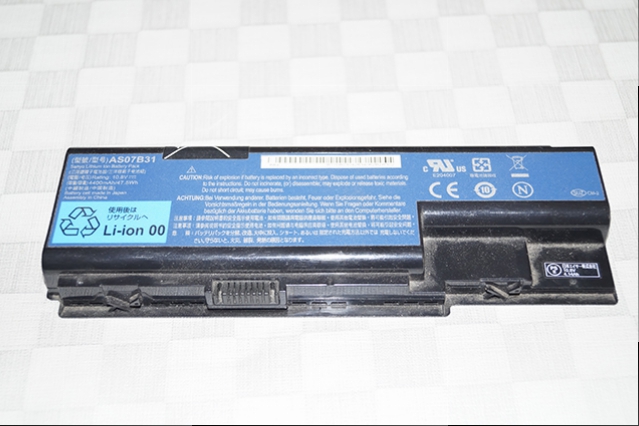

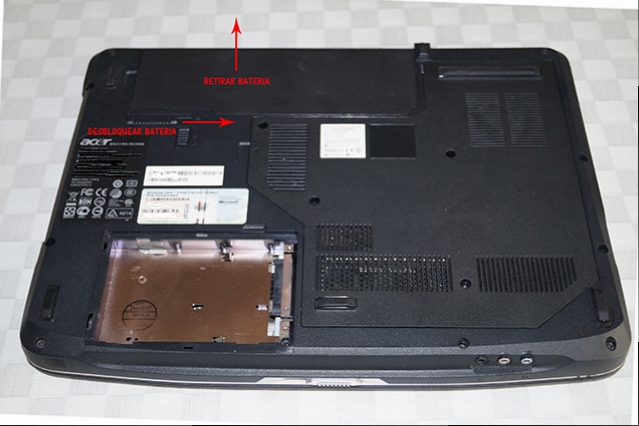

    Para continuar quitaremos la Batería. Esta operación es la más sencilla, tiramos de la palanca para que se suelte la batería, y una vez suelta del anclaje la retiramos con cuidado.
    Para volver a ponerla o sustituirla por otra, solo hay que realizar los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	BATERIA1.jpg
Visitas:	1
Size:	165,6 KB
ID:	215299

    Haga clic en la imagen para ver una versión más grande

Nombre:	BATERIA2.JPG
Visitas:	1
Size:	172,2 KB
ID:	215300

    Haga clic en la imagen para ver una versión más grande

Nombre:	BATERIA3.JPG
Visitas:	1
Size:	156,5 KB
ID:	215301

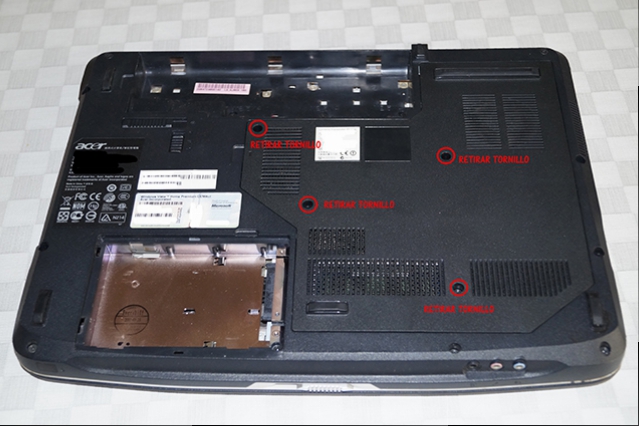

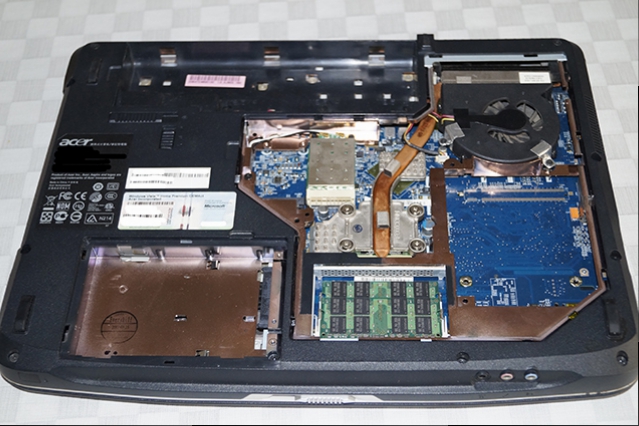

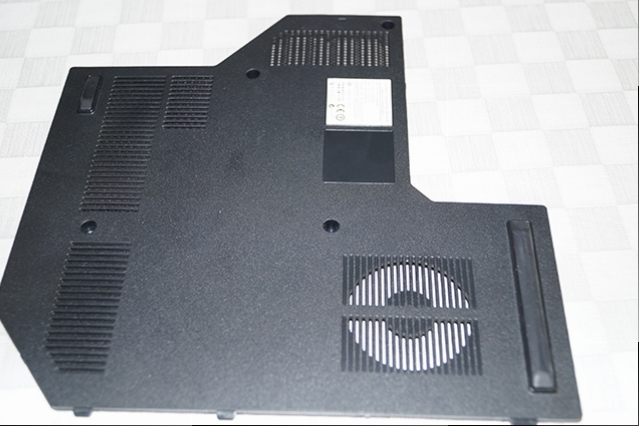

    Ahora vamos a quitar la tapa más grande, que dejará al descubierto la tarjeta wifi, la memoria RAM y el procesador (junto con su disipador y ventilador). Para quitarla solo tenemos que sacar los 4 tornillos que la sujetan y tirar de ella con cuidado para que no se rompa ni la tapa ni los anclajes.
    Una vez que hemos quitado la tapa, aprovecharemos para limpiar bien todas las rejillas de la tapa, pues de ellas depende la refrigeración de nuestro equipo, y es muy importante que estén todo lo limpias posible para que el aire circule sin problemas.
    Para volver a colocar la tapa solo hay que seguir los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	TAPAGRANDE1.jpg
Visitas:	1
Size:	176,6 KB
ID:	215302

    Haga clic en la imagen para ver una versión más grande

Nombre:	TAPAGRANDE2.JPG
Visitas:	1
Size:	216,5 KB
ID:	215303

    Haga clic en la imagen para ver una versión más grande

Nombre:	TAPAGRANDE3.JPG
Visitas:	1
Size:	160,1 KB
ID:	215304

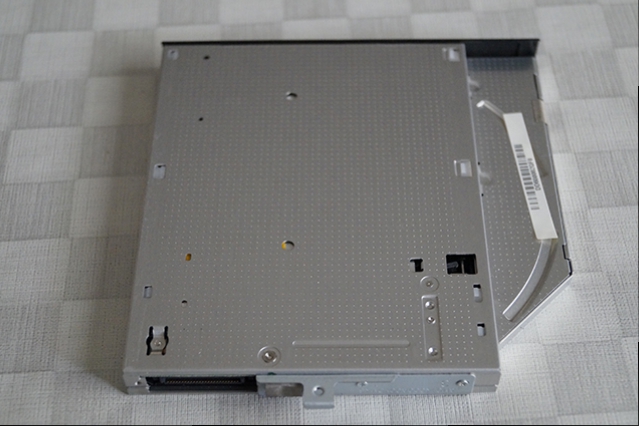

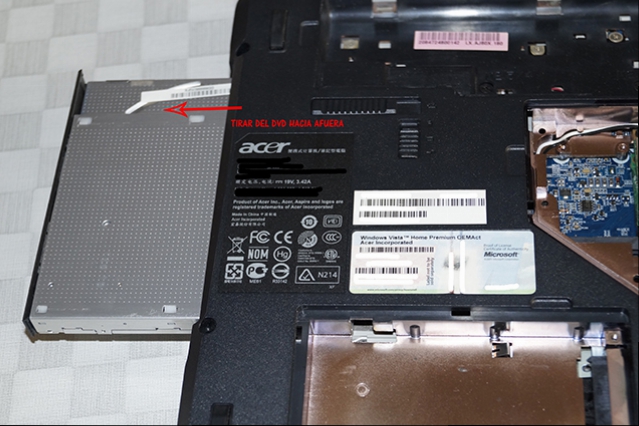

    Para continuar vamos a sacar el Lector de DVD, para ello soltaremos el tornillo que lo sujeta, y tiraremos del Lector del DVD hacia afuera con cuidado para sacarlo.
    Para volver a colocarlo o cambiarlo por otro Lector, solo hay que realizar los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	DVD1.jpg
Visitas:	1
Size:	208,3 KB
ID:	215305

    Haga clic en la imagen para ver una versión más grande

Nombre:	DVD2.jpg
Visitas:	1
Size:	199,0 KB
ID:	215306

    Haga clic en la imagen para ver una versión más grande

Nombre:	DVD3.JPG
Visitas:	1
Size:	166,1 KB
ID:	215307

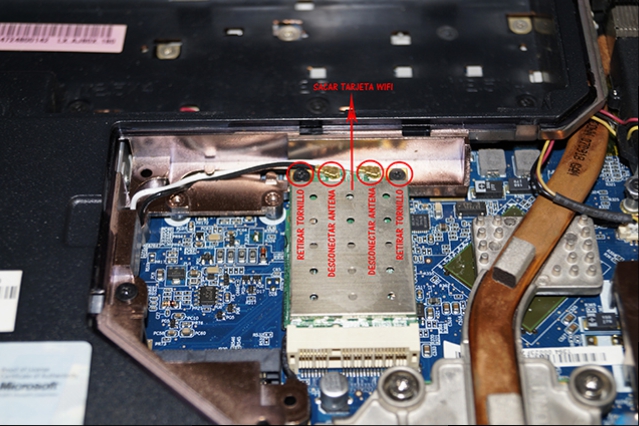

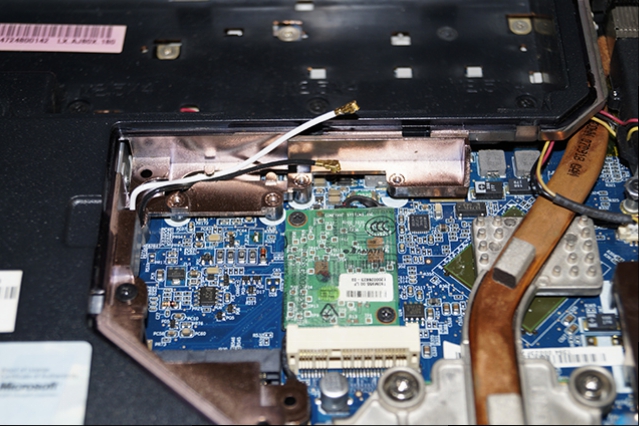

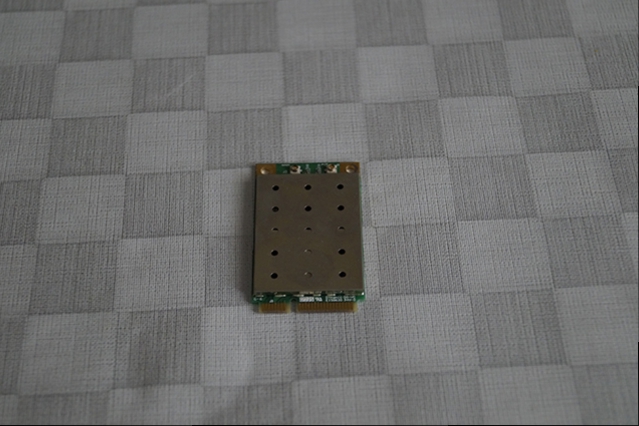

    Para seguir vamos a sacar la tarjeta wifi, primero que nada desconectaremos los dos cables que pertenecen a las antenas (y recordaremos donde va cada uno para cuando volvamos a conectar la tarjeta wifi). Una vez desconectados los cables de las antenas, quitaremos los dos tornillos que la sujetan, y tiraremos de ella con cuidado para sacarla.
    Para volver a colocarla en su sitio o cambiarla por otra tarjeta más nueva o más potente, realizaremos los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	WIFI1.jpg
Visitas:	1
Size:	242,7 KB
ID:	215308

    Haga clic en la imagen para ver una versión más grande

Nombre:	WIFI2.JPG
Visitas:	1
Size:	241,5 KB
ID:	215309

    Haga clic en la imagen para ver una versión más grande

Nombre:	WIFI3.JPG
Visitas:	1
Size:	168,3 KB
ID:	215310

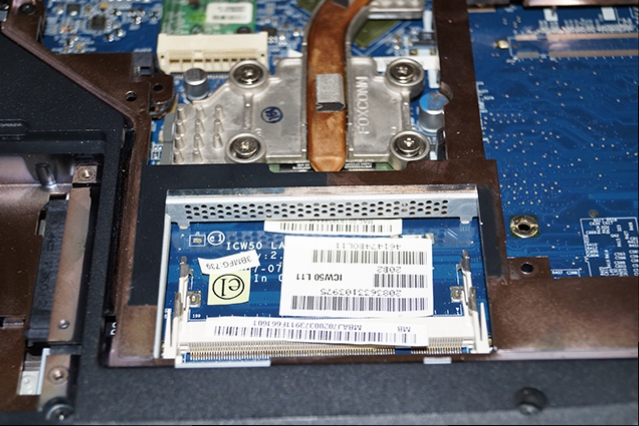

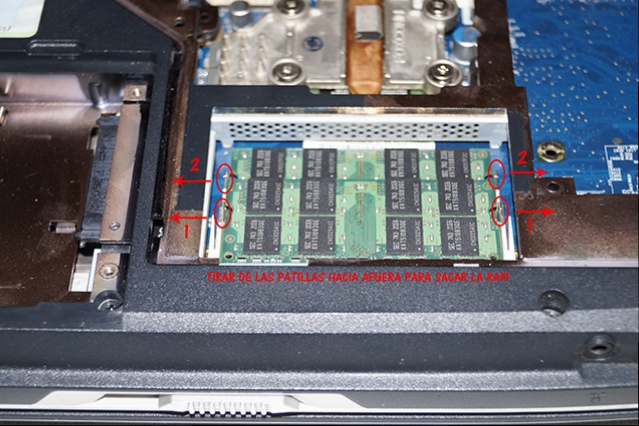

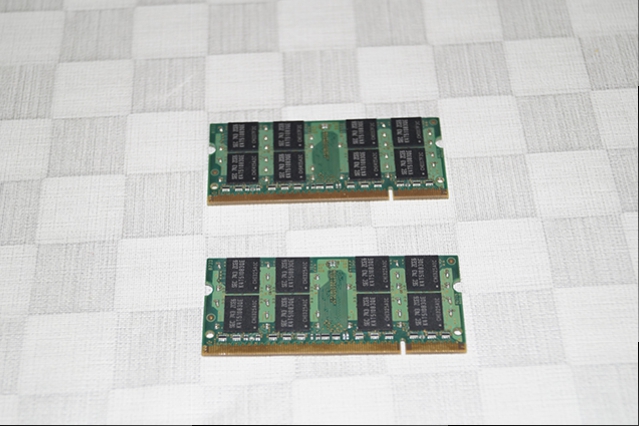

    Ahora le toca el turno a la Memoria RAM. Para sacarla tiraremos de los dos enganches que tiene en los laterales del módulo de Memoria hasta que quede liberada, una vez liberada tiraremos de ella con cuidado para sacarla. Si tenemos 2 módulos de Memoria RAM, repetiremos los mismos pasos para sacar el segundo módulo.
    Para volver a colocar los módulos o sustituirlos por otros módulos, realizaremos los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	RAM1.jpg
Visitas:	1
Size:	248,6 KB
ID:	215311

    Haga clic en la imagen para ver una versión más grande

Nombre:	RAM2.JPG
Visitas:	1
Size:	232,8 KB
ID:	215312

    Haga clic en la imagen para ver una versión más grande

Nombre:	RAM3.JPG
Visitas:	1
Size:	173,1 KB
ID:	215313

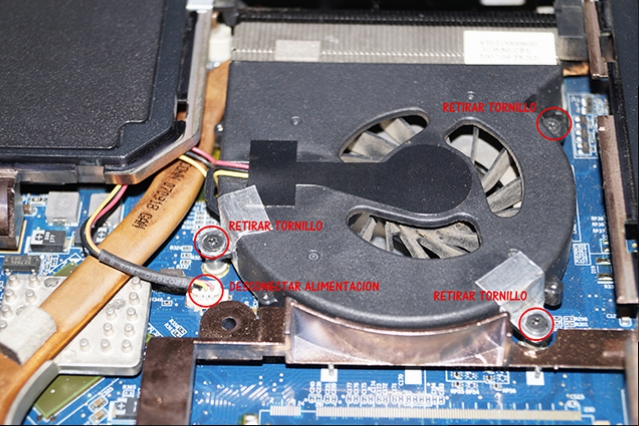

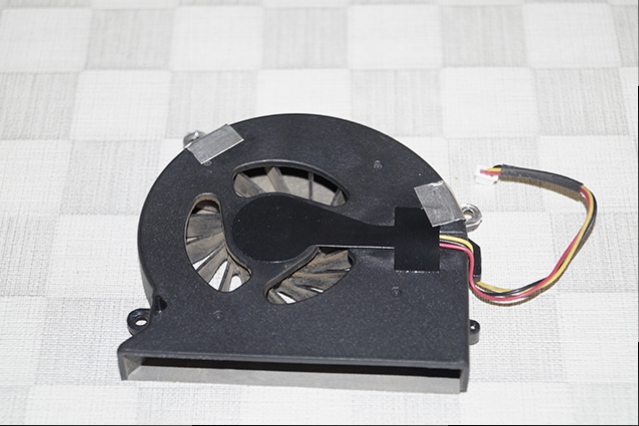

    Seguimos con el ventilador del disipador, que es muy importante tenerlo bien limpio para que haga bien su función y es necesario quitarlo para poder sacar el disipador del procesador, tanto para limpiarlo como para cambiarle la pasta térmica.
    Para sacar el ventilador, primero desconectaremos el cable que alimenta en ventilador, y luego quitaremos los 3 tornillos que lo sujetan. Una vez hecho esto, podremos sacarlo y limpiarlo sin problemas.
    Para volver a colocarlo en su sitio solo tenemos que repetir los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	VENTILADOR1.jpg
Visitas:	1
Size:	267,5 KB
ID:	215314

    Haga clic en la imagen para ver una versión más grande

Nombre:	VENTILADOR2.JPG
Visitas:	1
Size:	255,3 KB
ID:	215315

    Haga clic en la imagen para ver una versión más grande

Nombre:	VENTILADOR3.JPG
Visitas:	1
Size:	155,4 KB
ID:	215316

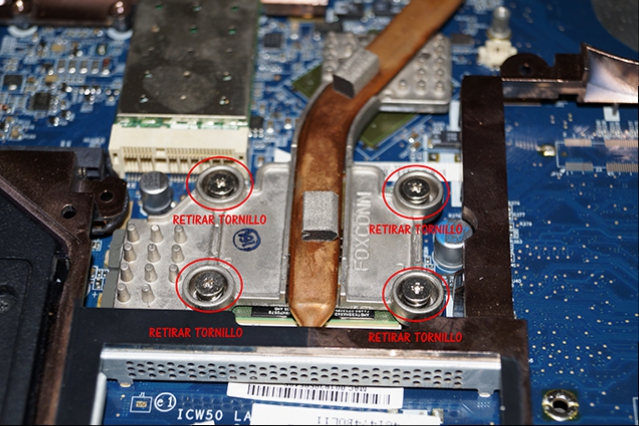

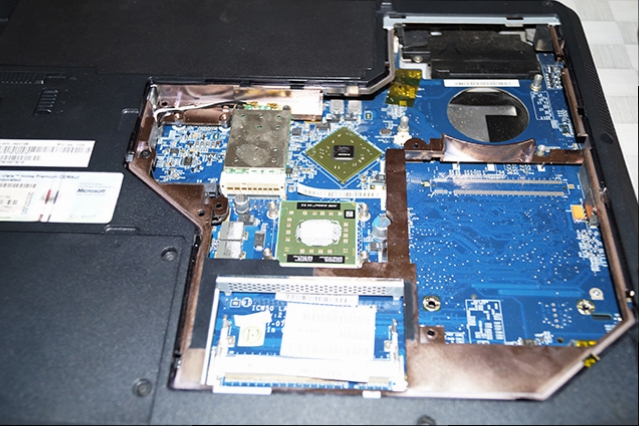

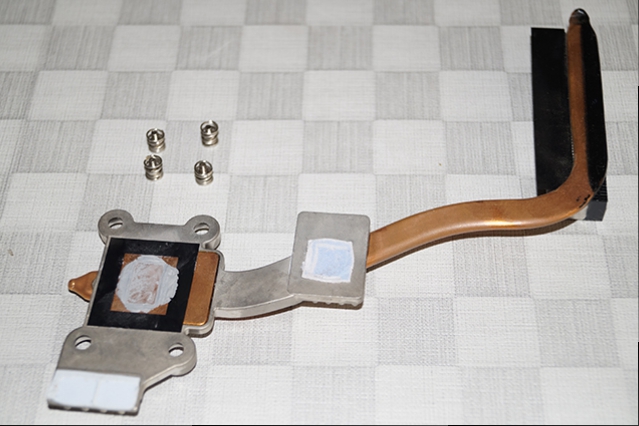

    Ahora ya podemos sacar el disipador, para limpiar las salidas de aire del ventilador (tanto las del disipador como las del propio portátil), y para poder cambiar la pasta térmica del procesador.
    Para sacarlo solo tenemos que quitar los 4 tornillos que lo sujetan, con cuidado de no perder los muelles que hay en los tornillos. Una vez que hemos quitado los tornillos sacaremos el disipador, limpiaremos las salidas de aire, y con un poco de alcohol quitaremos los restos de pasta térmica del disipador y del procesador.
    Una vez que tengamos todo limpio, procederemos a poner la pasta térmica nueva (Yo personalmente os recomiendo la MX-4), y volveremos a montar todo haciendo todos los mismos pasos pero a la inversa.


    Haga clic en la imagen para ver una versión más grande

Nombre:	DISIPADOR1.jpg
Visitas:	1
Size:	252,5 KB
ID:	215317

    Haga clic en la imagen para ver una versión más grande

Nombre:	DISIPADOR2.JPG
Visitas:	1
Size:	236,2 KB
ID:	215318

    Haga clic en la imagen para ver una versión más grande

Nombre:	DISIPADOR3.JPG
Visitas:	1
Size:	168,1 KB
ID:	215319

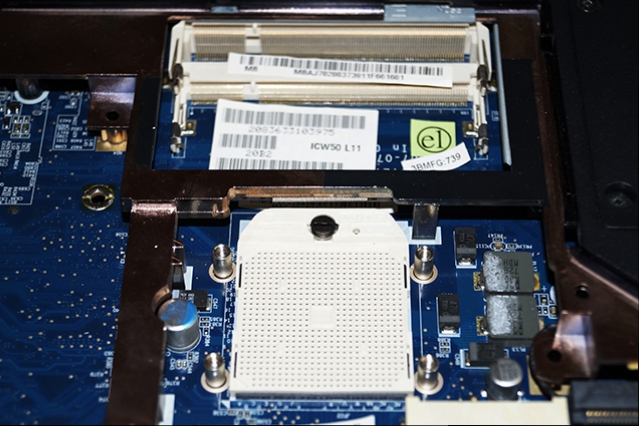

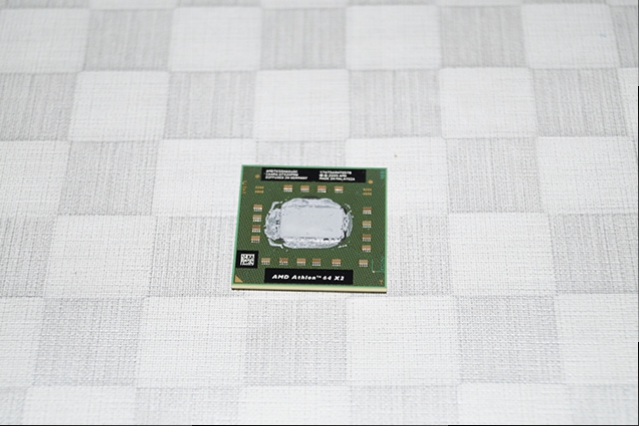

    Para terminar desmontaremos el procesador. Hace unos años se podían cambiar los procesadores de los portátiles, como es el caso de este, pero desde hace unos cuantos años el 90% de los portátiles vienen con el procesador soldado, así que no se puede cambiar.

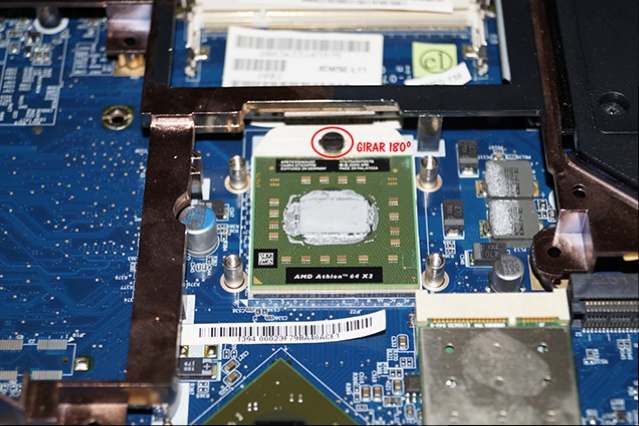

    Para cambiar el procesador solo hay que darle una vuelta de 180º a la sujeción que lleva el socket, y ya lo tenemos libre para poder sacarlo.


    Haga clic en la imagen para ver una versión más grande

Nombre:	PROCESADOR1.jpg
Visitas:	1
Size:	257,0 KB
ID:	215320

    Haga clic en la imagen para ver una versión más grande

Nombre:	PROCESADOR2.JPG
Visitas:	1
Size:	220,3 KB
ID:	215321

    Haga clic en la imagen para ver una versión más grande

Nombre:	PROCESADOR3.JPG
Visitas:	1
Size:	167,8 KB
ID:	215322




    Y ya está todo. Espero que esta guía os sirva de ayuda.

    Saludos.
