  • Perdida de componente SMD

    Muy buenas

    Vengo a llorar un poquito xD

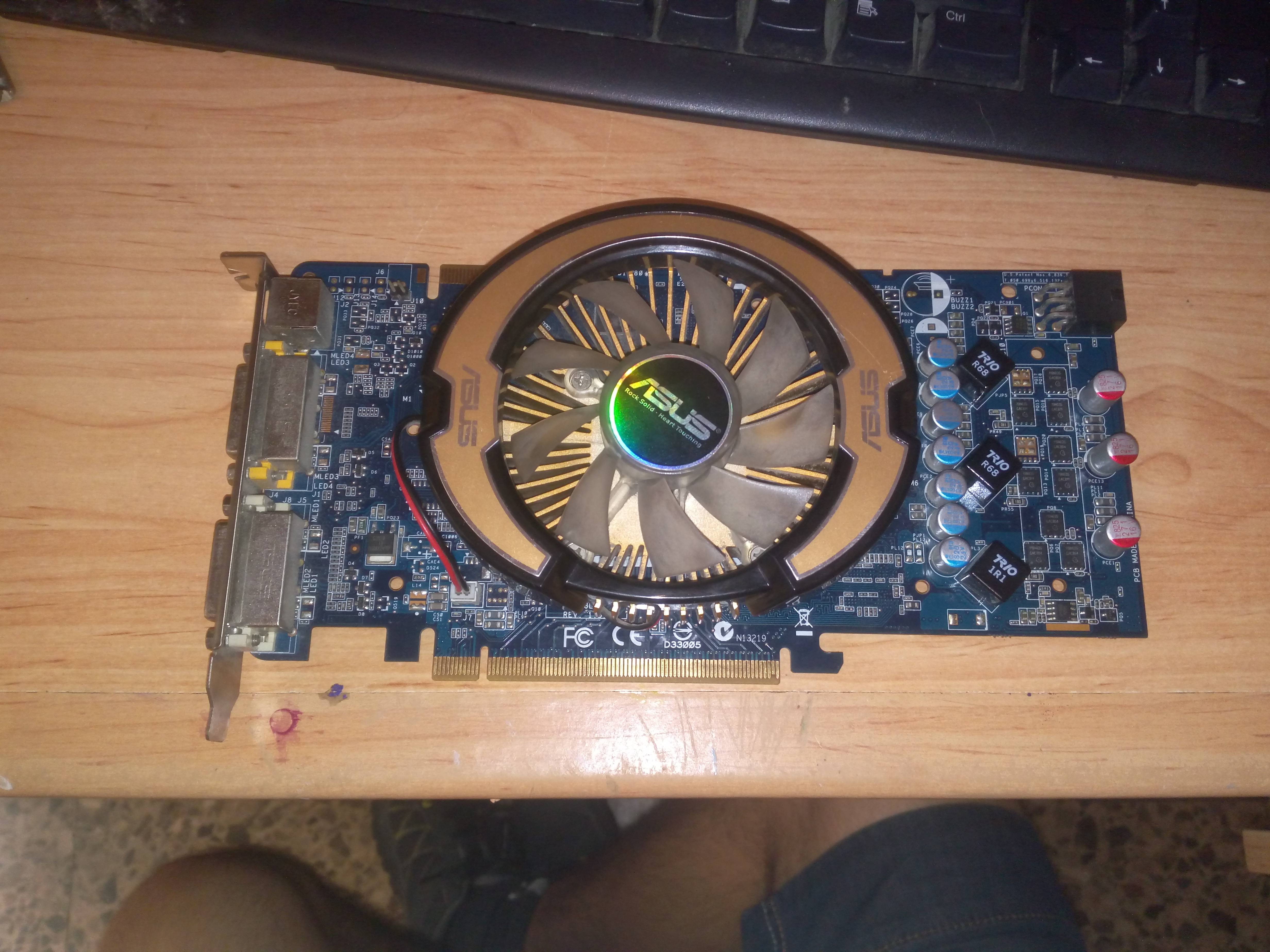

    Resulta que haciendo unos cambios en el ordenador de mi novia, hemos tenido un percance en el que ha salido damnificada una 9600GT en perfecto estado.

    Entonces, cuando arrancas, al principio da imagen, postea, y luego deja de dar imagen .
    Al reiniciar, da fallo de alimentación de la fuente
    Y al volver a reiniciar, el ordenador no da señales de vida.

    Trasteando a ver qué podía pasar, me he quemado, y ha sido uno de esos cubos negros (Chokes?) Que estaba casi ardiendo, junto a un condensador gris que estaba calentito pero no tanto. Husmeando mucho por la zona, he visto que falta un componente SMD,pero mi duda es a que corresponde.

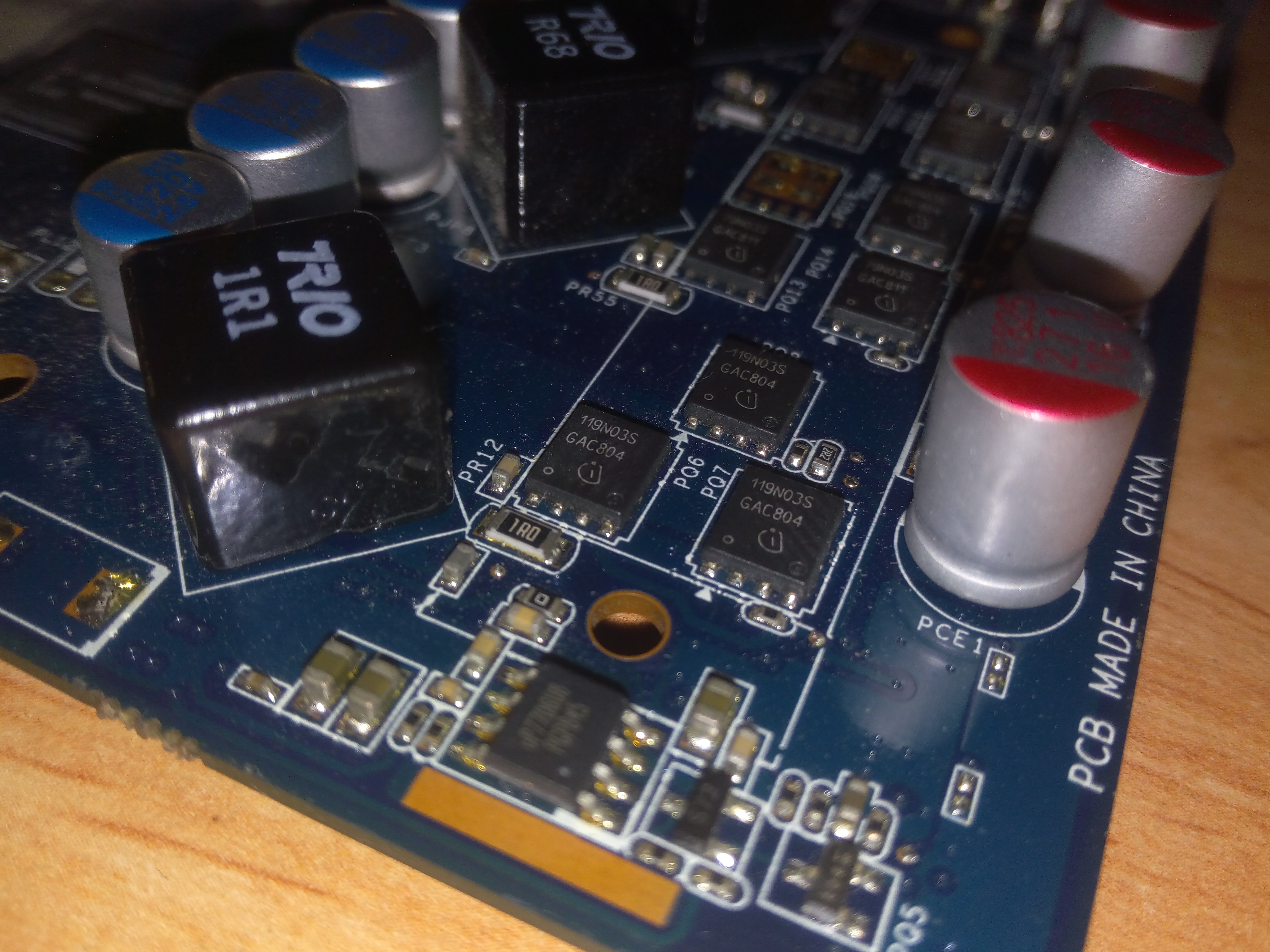

    La foto del cubo negro con el condensador, es los dos elementos que mas se calientan

    Y la parte de debajo es donde falta algo. Solo falta en los puntos de la derecha,los de la izquierda son una soldadura que está ahí desde siempre.
    Archivos Adjuntos

  • #2
    Hola!

    Antes de nada, no consigo ver en la tarjeta la zona donde están estos chips donde falta el componente SMD, he buscado por internet algunas fotos para orientarme mejor.

    https://i.alza.cz/ImgW.ashx?fd=f3&cd=EC276m
    https://83.img.avito.st/1280x960/2404895183.jpg
    http://ru.gecid.com/data/video/20081...039/img/06.jpg

    Viendo los alrededores de la zona cada componente tiene una silueta, y las que tienen bordes redondeados son resistencias, y las e bordes rectos son esos rectangulos con el color marron claro en el centro.
    Indagando un poco en la red he encontrado esto sobre la identificacion de los componentes SMD

    https://sc02.alicdn.com/kf/HTB1g61NK...istors-and.jpg

    Es decir, son condensadores. En la siguiente página se explica en un momento que los condensadores generalmente no van etiquetados, como es el caso del resto que estan por la placa.

    http://blog.amytronics.com/2013/11/c...or-de-los.html

    Y finalmente en esta otra página explica un poco su clasificación

    http://tecnologiademontajesuperficia...AMICOS-SMD.htm

    Entonces por lo que veo van por tamaño y color, entonces procura buscar otro condensador por la placa de tamaño similar y a poder ser con un calibre, medir el zócalo para poder saber tanto el color como eñ tamaño que creo que es como funciona esto.

    Hablo desde el desconocimiento sobre el campo, pero he intentado buscar alguna manera de solucionar algo, ya que si no la gráfica queda inservible

    Comentario


    • #3
      Pues para hablar desde el desconocimiento, parece que sabes mucho

      Yo estoy igual de perdido, por lo que no te puedo aconsejar bien

      Comentario


      • #4
        Originalmente publicado por droideca Ver Mensaje
        Hola!

        Antes de nada, no consigo ver en la tarjeta la zona donde están estos chips donde falta el componente SMD, he buscado por internet algunas fotos para orientarme mejor.

        https://i.alza.cz/ImgW.ashx?fd=f3&cd=EC276m
        https://83.img.avito.st/1280x960/2404895183.jpg
        http://ru.gecid.com/data/video/20081...039/img/06.jpg

        Viendo los alrededores de la zona cada componente tiene una silueta, y las que tienen bordes redondeados son resistencias, y las e bordes rectos son esos rectangulos con el color marron claro en el centro.
        Indagando un poco en la red he encontrado esto sobre la identificacion de los componentes SMD

        https://sc02.alicdn.com/kf/HTB1g61NK...istors-and.jpg

        Es decir, son condensadores. En la siguiente página se explica en un momento que los condensadores generalmente no van etiquetados, como es el caso del resto que estan por la placa.

        http://blog.amytronics.com/2013/11/c...or-de-los.html

        Y finalmente en esta otra página explica un poco su clasificación

        http://tecnologiademontajesuperficia...AMICOS-SMD.htm

        Entonces por lo que veo van por tamaño y color, entonces procura buscar otro condensador por la placa de tamaño similar y a poder ser con un calibre, medir el zócalo para poder saber tanto el color como eñ tamaño que creo que es como funciona esto.

        Hablo desde el desconocimiento sobre el campo, pero he intentado buscar alguna manera de solucionar algo, ya que si no la gráfica queda inservible
        La Virgen. Para hablar desde el desconocimiento, me acabas de pegar un repaso magistral...tenía el mismo problema con una placa base y si sabía que iba un condensador, pero aún lo ando buscando porque es un poco grandote xD pero para la gráfica seguro que tengo. Tengo un pie de rey así que para medirlos servirá supongo.

        Otra duda es la polaridad. Son tipo alterna o tienen marcado el negativo en alguna parte? Eso si que no lo he visto ni en placa ni en condensador, nunca, así que me imagino que será de alterna (ya se sabe, las frecuencias y eso) y no importa la polaridad. Cierto?

        Luego viene que tenga habilidad suficiente para montar eso sin liarla.

        Comentario


        • #5
          Originalmente publicado por ElTramo Ver Mensaje

          Yo estoy igual de perdido, por lo que no te puedo aconsejar bien

          Yo es que cuando vengo por aquí a veces es con cada marron...xD

          Comentario


          • #6
            Los condensadores cerámicos no tienen polaridad, si no seguramente tendrian que tener algún tipo de distintivo, los electroliticos si que tienen polaridad y son los que tienen esa forma cilíndrica

            http://static.yoreparo.com/imagenes/...s/329154-A.JPG
            http://www.su-scon.com/Templates/pic/CH-01.jpg

            Tienen una linea grande negra representando el negativo.

            Estos son cerámicos y se utilizan para frecuencias elevadas y bajas tensiones, como es el caso de estos componentes electrónicos y no llevan polaridad y en caso de los SMD pues son esos rectangulitos de color marron.

            Para montarlos hay algunas herramientas especializadas, pero lo mejor es intentar buscarse pinzas para sujetar la tarjeta gráfica, unas pinzas estilo de las de depilar, y un soldador de baja potencia con un diametro muy pequeño.

            Más o menos para conseguir algo así

            http://g02.a.alicdn.com/kf/HTB1PeLxI...or-soporte.jpg

            http://img.webme.com/pic/t/tecnologi...al/solder1.jpg

            Y con respecto a lo de saber sobre el tema, algo de trampa hay, estudio ingeniería electrónica y automática (todavía voy por la mitad) y conozco los componentes en su forma ,por así llamarlo, grande, estilo lo que podrías montar al trabajar con un Arduino, y luego me puse a mirar como va lo de los SMD y ala XD.

            Comentario


            • #7
              Hay alguna temperatura recomendada? Yo tengo una estación de soldadura de 50-450°, pero de la potencia ni idea, creo que están alrededor de 80w o así al máximo. Para sujetar la gráfica,en principio mi novia (xD) y para pinzas las de sus cejas.

              El condensador lo sacaré de una centralita de un Ford Fiesta xD y tiene muchas mierdcillas de esas, así que puedo practicar

              Comentario


              • #8
                Pues nunca tuve una estacion de soldadura, asi que no se si en ella puedes regular la potencia y temperatura, o si son dependientes una de otra, pero he estado buscando y se suele recomendar sobre 20 W para SMD , y creo que puedo meter la mano un poco en el fuego si digo que el condensador que vas a soldar es un 0805 XD.

                Te pongo dos enlaces donde uno enseña como deberiamos soldar SMD en una placa impresa, hasta que minuto 15 te interesa, y el otro es donde recomienda una punta u otra.
                Para resumirtelo un poco la temperatura recomendada es de 320 grados y una punta plana de 0.6mm, aunque respecto a la punta, pues que sea de un milimetro o menos ya seria bueno, pero parece que el hecho de que sea plana ayuda mucho.

                https://www.youtube.com/watch?v=bQHqZd12vf0
                http://miguelangelmoreno.jimdo.com/i...ctr%C3%B3nica/

                Sobre la potencia vi que no era lo más importante, si no la temperatura de la punta, que sobre 320-350 sería optimo.
                Editado por última vez por droideca 13-08-16, 17:37:32.

                Comentario


                • #9
                  De hecha esta es mi primera estación, me salió por 15€ pero nueva valía más de 300 xD es una Weller WSD81 con lápiz de 0.9mm de diámetro no intercambiable (al menos no por una genérica). 95w de potencia y temperatura regulable de 50 a 450.
                  Respecto al condensador, puede que jamás lo sepamos xD

                  Comentario


                  • #10
                    Pues a mi me molaba tener una estación con soldador tambien d epunta de 1 mm o menos. Por ahora tengo un JBC de 25 W con punta redonda de 1.5mm y se hace grande con estas cosas XD.
                    Pero intentando ayudarte me ha interesado mucho la soldadura de estos tipos de componentes, que para arreglar algunos telefonos que se rompen por el micro USB y luego te quieren cobrar casi 100 pavos...

                    Comentario


                    • #11
                      Podrias mirar por Wallapop, a veces hay cositas interesantes. Yo esta se la compre a uno que tenia varias y era la ultima que le quedaba, se ve que tenia 3 o 4 (menudo pastizal...)

                      Comentario


                      • #12
                        Bueno, me alegra decir que tras una operacion que ha durado una media hora larga entre desoldar 1...2....3...no se, muchos xD desoldar condensadores de la placa de un disco duro, y pegarle uno en buen estado a la tarjeta, esta esta ya funcionando. En esas entremedias, he conseguido hacerme por un bajo precio (Una ps3 de las primeras y una tele rota xD) un chasis thermaltake, con muchos ventiladores, una refrigeracion liquida (que quiza acaba en el foro de ventas), una placa base P5B de asus (que necesita tambien un trabajillo de soldadura pero que de momento se queda tal como esta), una X1900XTX y un q9550. Y un puñado de discos duros y grabadoras sata. Asi que despues de reparar la tarjeta, la he pinchado aqui, y funcionando como uan campeona. De hecho me acabo de dar cuenta que no la he conectado a la corriente y sigue funcionando, puede ser que este funcionando en modo de 50 y pico watios hasta que la conecte?

                        Comentario


                        • #13
                          Me alegro que te esté funcionando y que te hayamos sido de ayuda :)
                          Pues la gráfica consumirá la potencia que requiera en cada momendo, el problema vendrá en el momento que requiera mas de 75W, lo que puede generar cuelgues en el ordenador ya que no podrá mantener esa frecuencia de trabajo.
                          Supongo que te refieres a que no le has enchufado el conector de 6 pines de la fuente no? XD

                          Comentario


                          • #14
                            Exacto, y como alguna vez habia leido que la 9600GT Tenia un modod de bajo consumo para cuando no habia alimentacion adicional (Unos 55w si no recuerdo mal) y ademas el consumo maximo de la tarjeta son 74W (75w es el spec maximo del puerto pci-e) pues quiza por eso no ha petado, pero siempre me ha pasado que si no lo conecto, no enciende, por eso es raro.

                            Comentario


                            • #15
                              Olé, si estás hecho todo un friki del hardware

                              Lo de la gráfica sin la alimentación será lo que dice el compi. Ponle el conector por si acaso, no vaya a ser que pete antes de tiempo :P

                              Comentario
