  • Tipos de conectores de transferencia de vídeo

    Los siguientes conectores son los más usados hoy en día para conectar nuestro ordenador o consola, a una pantalla o televisión.

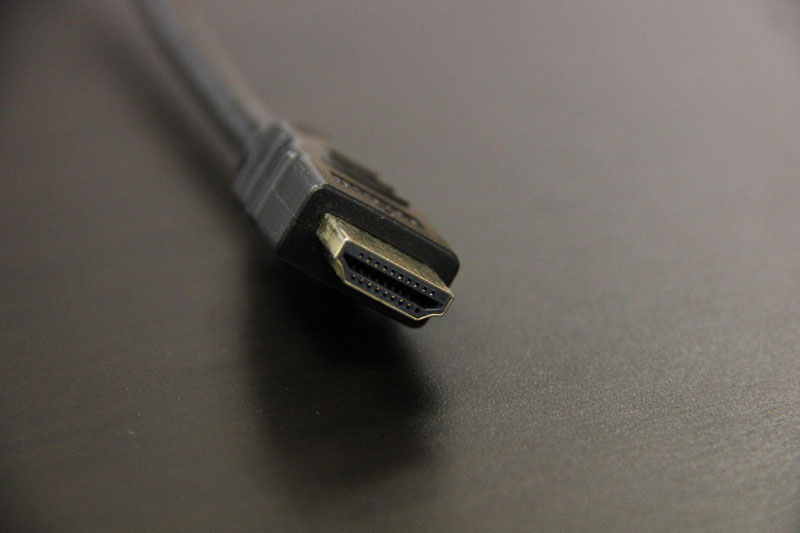

    HDMI: (High Definition Multimedia Interfaz).
    Uno de los cables más usados hoy en día debido a la calidad gráfica que ofrece y por su característica que lo diferencia del resto: transmitir simultáneamente audio y vídeo.

    Haga clic en la imagen para ver una versión más grande

Nombre:	Cable-HDMI.jpg
Visitas:	1
Size:	39,4 KB
ID:	178738

    Sus revisiones son:

    • HDMI 1.0: Se presentó en Diciembre de 2002, ya por aquel entonces era capaz de transmitir vídeo a 1080p a 60 Hz, además de audio de 8 canales. Con una tasa de transferencia total de 4.9Gbps
    • HDMI 1.2: Presentado en Agosto de 2005, con la principal actualización de soporte total para los conectores HDMI tipo A.
    • HDMI 1.3: Fue una gran actualización. Salió a la luz en Junio de 2006.


    1. [*=2]Soporte para Dolby TrueHD y DTS-HD.
      [*=2]Añadido el actual conector mini HDMI.
      [*=2]Incrementado el ancho de banda hasta 10.2Gbps.
      [*=2]Capacidad para transmitir resoluciones de hasta 2560x1440p a 75FPS.

    • HDMI 1.4: Puede transmitir vídeo en XHD (4096x2160p a 24FPS o 3840x2160p a 30FPS)
    • HDMI 2.0: Presentado en Septiembre de 2013, la principal diferencia fue que se aumentó el ancho de banda hasta los 18Gbps con lo que se consigue transmitir vídeo a 4K (4096x2160p) manteniendo 60FPS.

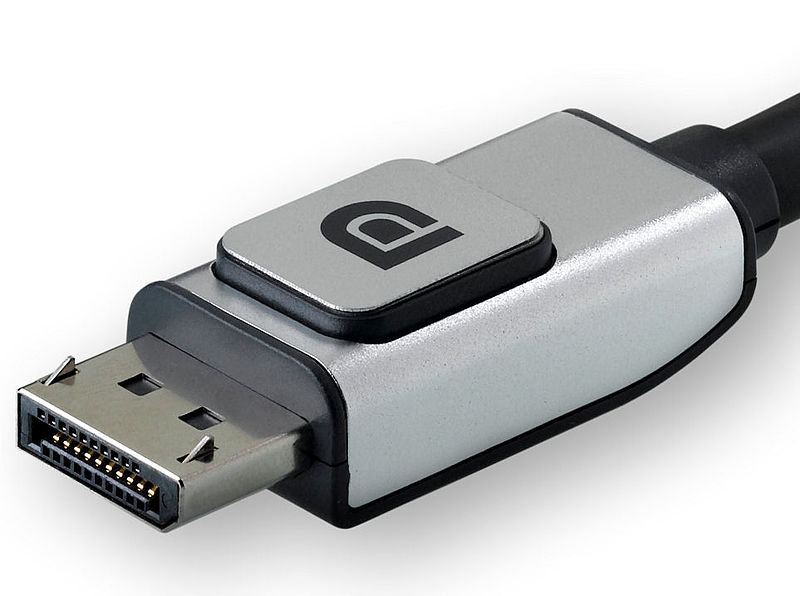

    Display Port: Se usa especialmente para transferir vídeo a los monitores y pantallas, pero también puede transferir audio y enviar datos como lo hace el USB. Ofrece velocidades de hasta 17.28Gbps y puede aprovechar una señal de vídeo de 4K.
    La capacidad de transmisión afecta bastante dependiendo de la longitud del cable, por ejemplo si nos pasamos de 3 metros, ya no podremos emitir un contenido 4K con calidad original.

    Haga clic en la imagen para ver una versión más grande

Nombre:	Cable-DisplayPort.jpg
Visitas:	1
Size:	56,9 KB
ID:	178739

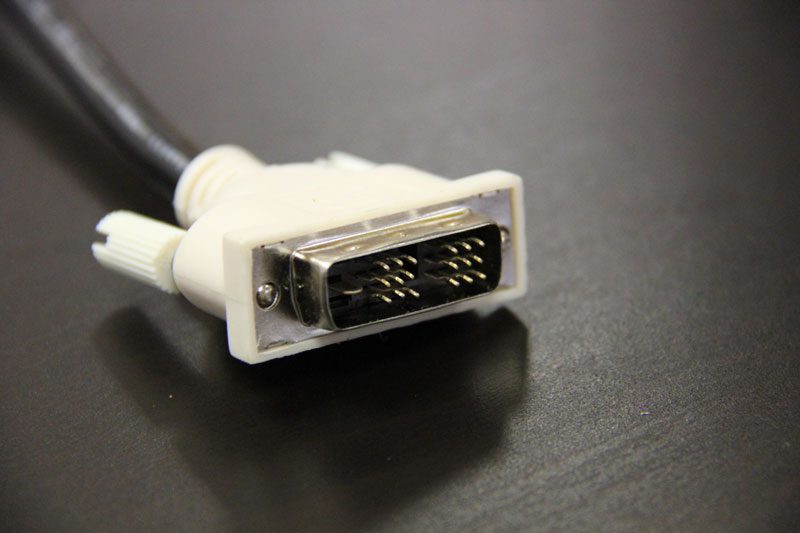

    DVI: (Digital Visual Interface). Soporta resoluciones de hasta 2560x1600.


    Haga clic en la imagen para ver una versión más grande

Nombre:	Cable-DVI-D.jpg
Visitas:	1
Size:	49,1 KB
ID:	178735

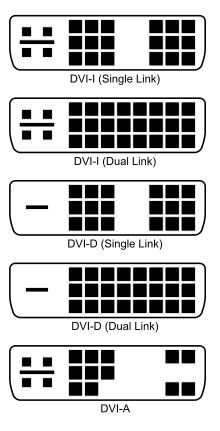

    Este conector tiene distintos tipos que no mucha gente conoce o no se suelen ver a menudo:

    Haga clic en la imagen para ver una versión más grande

Nombre:	Tipos-Conectores-DVI.jpg
Visitas:	1
Size:	20,8 KB
ID:	178737

    • DVI-I (Single Link)
    • DVI-I (Dual Link)
    • DVI-D (Single Link)
    • DVI-D (Dual Link)
    • DVI-A (DVI-a)



    Los conectores Dual Link tienen más pines que los demás, ya que sirven para transmitir señal de vídeo a altas frecuencias de actualización y es por ello que necesitan de más pines.

    DVI-D: Solo transfiere señal digital
    DVI-A: Solo transfiere señal analógica
    DVI-I: Transfiere señal analógica y digital.

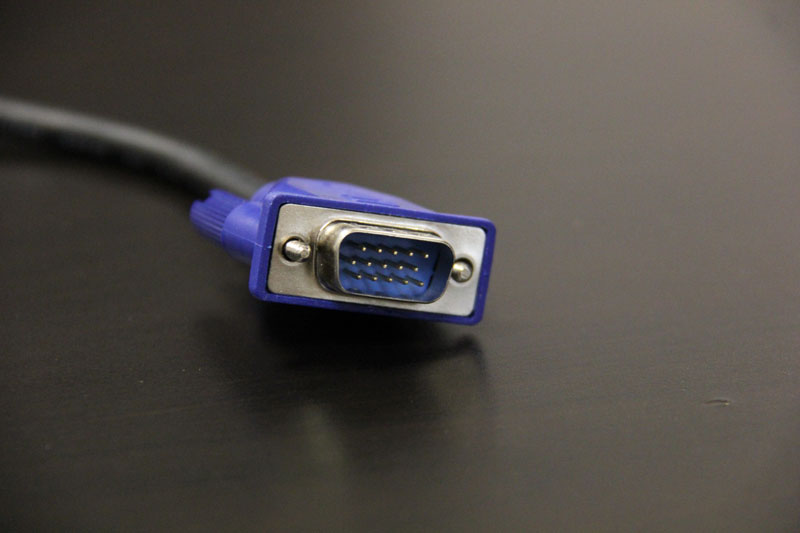

    VGA: (Video Graphics Array). Cada día que pasa está más en desuso, ya que hay otros tipos de conectores que hacen lo mismo con mejor calidad, pero aun así se resiste a la extinción y sigue implementándose en placa base y monitores. La principal razón por la que se quedará atrás es porque solo es capaz de ofrecer imagen a una tasa de refresco de 75Hz, y la tendencia que hay actualmente está orientada al 3D (120FPS o más). Mientras tanto, podremos seguir usándolo con una resolución máxima disponible de 1920x1080.

    Haga clic en la imagen para ver una versión más grande

Nombre:	Cable-VGA.jpg
Visitas:	1
Size:	36,8 KB
ID:	178736
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 18-02-14, 14:37:03.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

  • #2
    Re: Tipos de conectores de vídeo

    Lo de los diferentes tipos de DVI no tenía ni idea :O Gran post! Muy enciclopédico!
    CPU: Q9550@2.83Ghz/3.91Ghz
    MB: Asus Maximus Extreme x38
    GPU: Nvidia GTX770 MSI OC
    PSU: Corsair CX750M
    RAM: G.Skill Ripjaws X DDR3 8Gb 1866@1744
    RL: Coming...

    Comentario


    • #3
      Re: Tipos de conectores de vídeo

      Es una idea, pero yo tambien incluiria el cable coaxial, es para transmitir a grandes distancias, pero se usa en todas las televisiones y para convenciones, conciertos, etc, y que yo sepa hay unos 6 o 7 tipos distintos según las necesidades. Yo incluso lo usaba para conectar mi maravillosa nintendo Nes a mi television de tubo gigante XD

      Comentario


      • #4
        Re: Tipos de conectores de vídeo

        ¿Con cable coaxial te refieres a cable RCA para vídeo? No sé qué cable coaxial es ese...
        Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 18-02-14, 19:58:26.
        Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
        MATRIX GTX 780Ti Platinum | LG 29UB65P
        Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
        Tesoro Lobera Supreme|Razer Naga Hex
        Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
        Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

        Comentario


        • #5
          Re: Tipos de conectores de vídeo

          El que se conecta a la televisión para pillar la señal de la antena y ver los canales de televisión de toda la vida, por su culpa la gente puede ver telecinco, pero que se va a hacer XD

          Comentario


          • #6
            Re: Tipos de conectores de vídeo

            Pero eso es un cable para la antena, no para transmitir imagen ni vídeo, por eso las TV que llevan el TDT incorporado (ya todas) la imagen llega al TDT y éste lo transmite a la pantalla, lo que pasa es que como no vemos el aparato físicamente tiende a confundirse bastante.

            Además de que en el principio del hilo pone en negrita que los conectores son desde consola/PC a TV/monitor xD
            Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
            MATRIX GTX 780Ti Platinum | LG 29UB65P
            Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
            Tesoro Lobera Supreme|Razer Naga Hex
            Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
            Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

            Comentario


            • #7
              Re: Tipos de conectores de vídeo

              -Say- es que es un tío muy Vintage!! jajajaa aún usa la NES... jajjaajaja Yo también usaba una consola YES!!! la imitación de la NES del Continente (Ahora carrefour)

              Me ha gustado este post, y creo que hasta ahora no he podido decir lo contrario de ningún post de Peybol. JAJAJAA

              Conocía el tipo de conector DVI, pero no me había parado a apreciar las diferencias entre unos y otros, porque básicamente nunca me he visto en la necesidad de usarlos, mi sobremesa tiene clavija D-SUB, o VGA convencional. Y el portátil HDMI...

              Evidentemente sé que había tipos y que el dibujo variaba en cuanto a huecos pero nunca me paré a pensar que eso debíe ser algo.

              Entonces de las conexiones DVI la DVI-I es la mejor de todas, por ser dual (NO sé en qué sentido viene eso de dual) y más rápida.


              Me ha gustado. :)


              Comentario


              • #8
                Re: Tipos de conectores de vídeo

                No sé cómo pero siempre terminas hablando de todos :D

                Lo de "Dual" lo puse como descripción justo debajo jajajaja

                "Los conectores Dual Link tienen más pines que los demás, ya que sirven para transmitir señal de vídeo a altas frecuencias de actualización y es por ello que necesitan de más pines."

                Por ejemplo, si tienes una pantalla 3D (75-120-144Hz) y no tienes conectado un cable DVI-Dual Link, como mucho tendrás una salida de vídeo en 2D, ya que el Single Link solo transmite a 60Hz. Para eso sirve básicamente el Dual Link
                Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                MATRIX GTX 780Ti Platinum | LG 29UB65P
                Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                Tesoro Lobera Supreme|Razer Naga Hex
                Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                Comentario


                • #9
                  Re: Tipos de conectores de vídeo

                  No había visto tu respuesta. Y eso que lo veo todo gracias al botón: "Ultimos Mensajes" ese botón es gloria bendita. :D

                  Y a parte es que siempre se aprende algo leyendo estas guías.

                  XDDD ahora con el ejemplo sí se ha entendido. No sabía si es que al ser dual transmitía la señal por un doble canal, o si lo hacía por el mismo a velocidad duplicada. Evidentemente es algo que ofrecía ventajas, pero no sabía cuál exactamente ni la aplicación que podía tener.

                  Gracias por tu respuesta.


                  Comentario


                  • #10
                    Re: Tipos de conectores de vídeo

                    Una pregunta así al aire, El dvi amarillo y el blanco. Diferencias????
                    CPU: Q9550@2.83Ghz/3.91Ghz
                    MB: Asus Maximus Extreme x38
                    GPU: Nvidia GTX770 MSI OC
                    PSU: Corsair CX750M
                    RAM: G.Skill Ripjaws X DDR3 8Gb 1866@1744
                    RL: Coming...

                    Comentario


                    • #11
                      Re: Tipos de conectores de vídeo

                      Pues mira las patillas que tiene cada conector, dependiendo de la estructura que tengan, tendrá diferencias o no. Arriba puse una imagen que refleja todos los tipos de conectores DVI. De todas formas ¿dónde viste ese DVI amarillo?
                      Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
                      MATRIX GTX 780Ti Platinum | LG 29UB65P
                      Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
                      Tesoro Lobera Supreme|Razer Naga Hex
                      Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
                      Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

                      Comentario


                      • #12
                        Re: Tipos de conectores de vídeo

                        En mi gráfica tengo dos conexiones DVI, una es de color amarillo, y la otra blanca. No será para especificar monitor primario y secundario por defecto?
                        CPU: Q9550@2.83Ghz/3.91Ghz
                        MB: Asus Maximus Extreme x38
                        GPU: Nvidia GTX770 MSI OC
                        PSU: Corsair CX750M
                        RAM: G.Skill Ripjaws X DDR3 8Gb 1866@1744
                        RL: Coming...

                        Comentario


                        • #13
                          Re: Tipos de conectores de vídeo

                          Si los puertos son exactamente iguales, no debe haber diferencia alguna, ya que eso de especificar primario y secundario lo haces luego desde Windows una vez tienes los dos monitores conectados.
