    Buenas tardes.
    Compre el modelo indicado en el título y tengo una placa Orchid-S (FM2+) pero por mas que miro los anclajes no hay manera de colocar el disipador.
    En la lista de compatibilidades dice que es compatible pero mi placa solo tiene 4 agujeros para tornillos, ni anclaje de AMD y el anclaje de Intel conecta con los 4 agujeros pero no son tornillos por lo que no sirve.
    ¿Alguien podría ayudarme y saber si tengo que comprar un soporte para el disipador o directamente no sirve?

    Aquí os dejo mi placa tal cual:
    http://h10025.www1.hp.com/ewfrf-JAVA/Doc/images/621/c04311282.jpg

    Y aqui el ventilador y los anclajes que trae:
    http://elchapuzasinformatico.com/wp-content/uploads/2011/09/Cooler-Master-Hyper-212-EVO-1.jpg
    http://www.muycomputer.com/wp-content/uploads/2013/12/Cooler-Master-Hyper-TX3-EVO-piezas.jpg

  • #2
    Buenas, bienvenido al foro

    Viendo las piezas que te trae el disipador, tendrías que usar los anclajes para AMD, y usar el anclaje que lleva la placa base.

    Manda fotos de la placa y las piezas mejor. Porque con las que nos has mandado sólo podemos hacernos ésa idea
    Agradecer no cuesta nada. Es más, motiva a seguir colaborando

    Comentario


    • #3
      La placa es tal cual en la foto con los 4 agujeros para tornillos. Viene con un disipador de fábrica que usa esos 4 agujeros aun teniendo yo un amd (a10-6700). No trae el anclaje de las 2 pestañas para lo que usaría yo las piezas del Hyper Tx3 Evo.

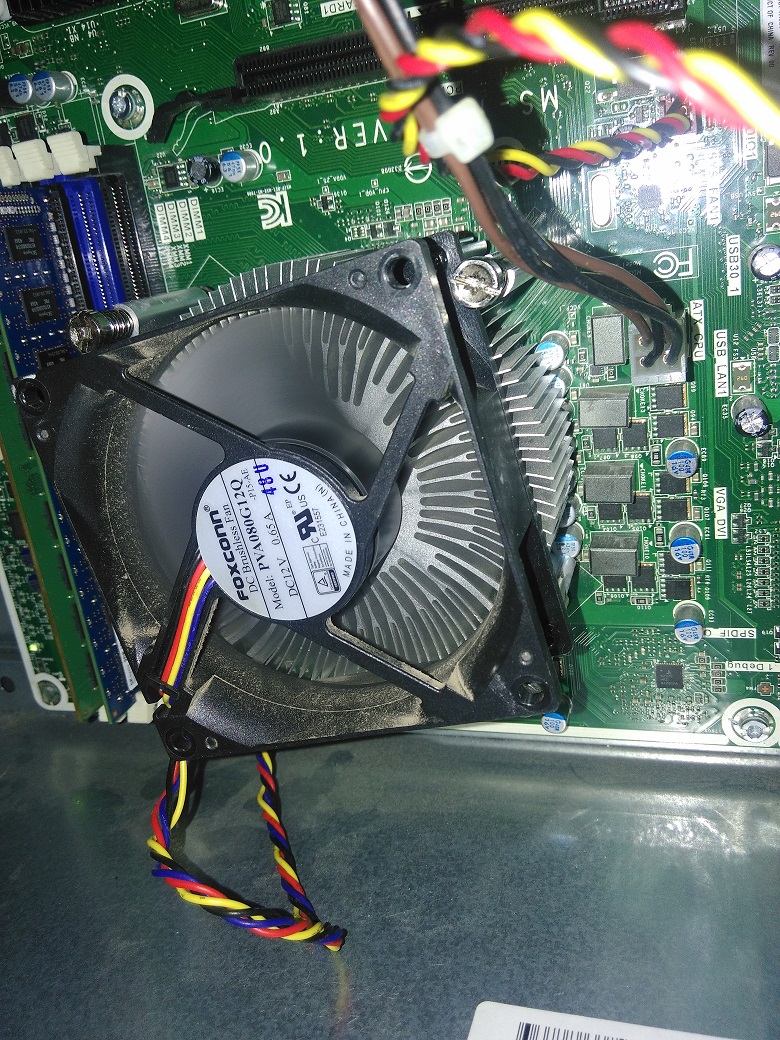

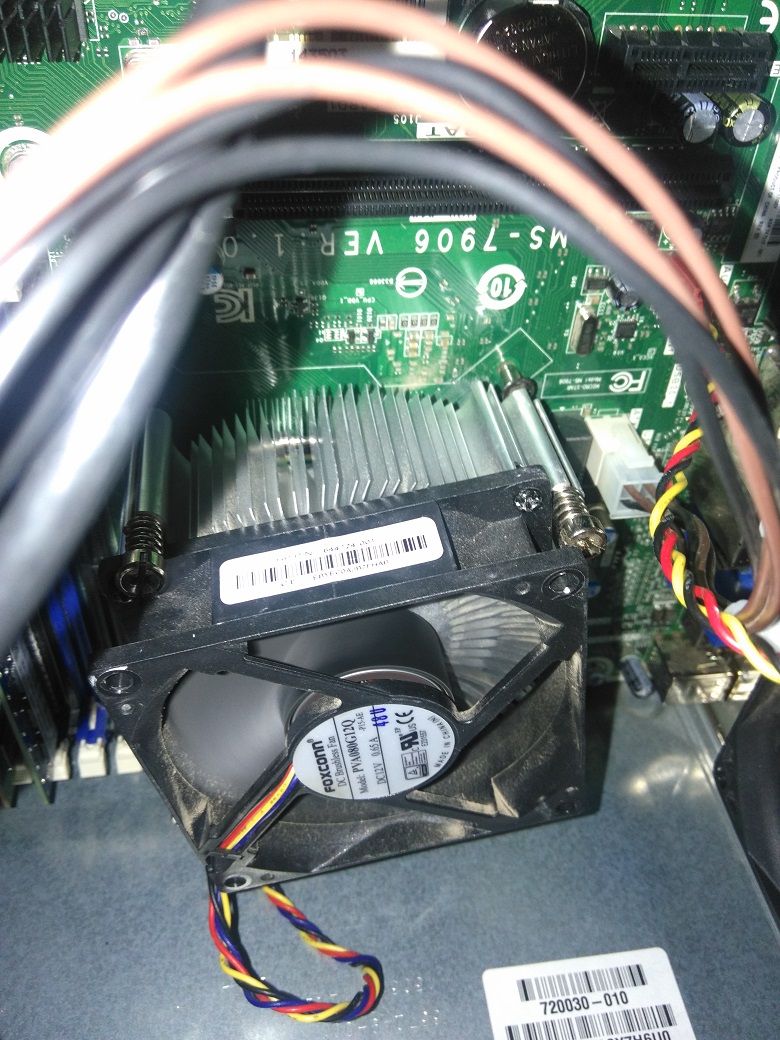

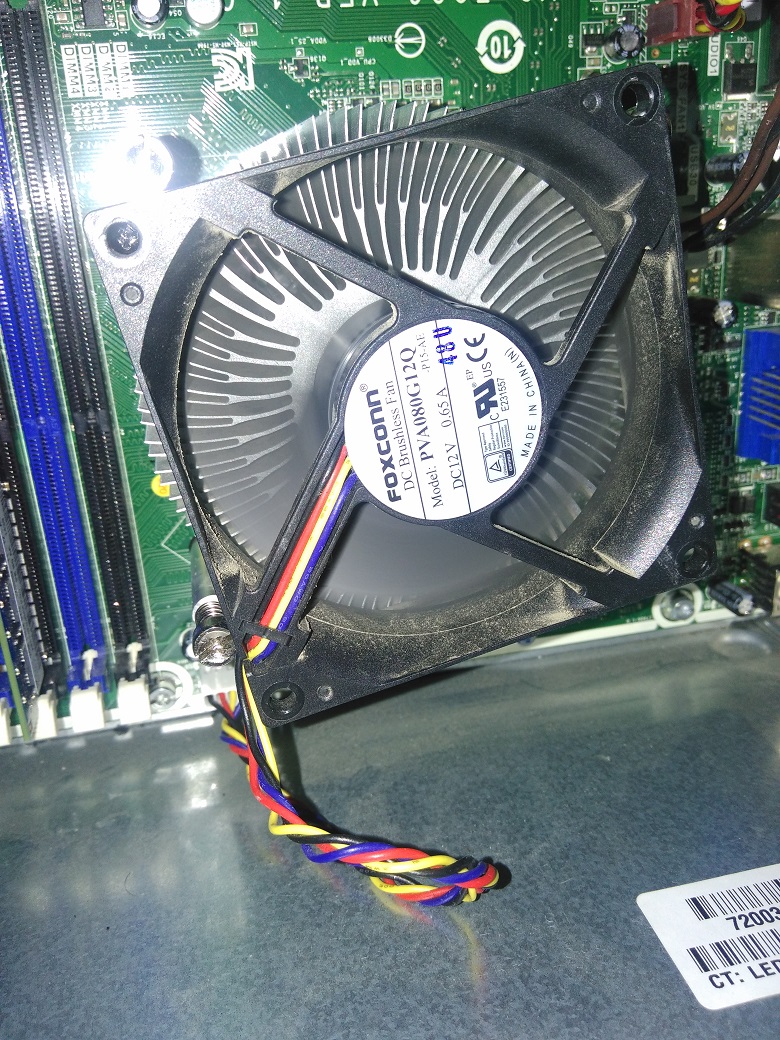

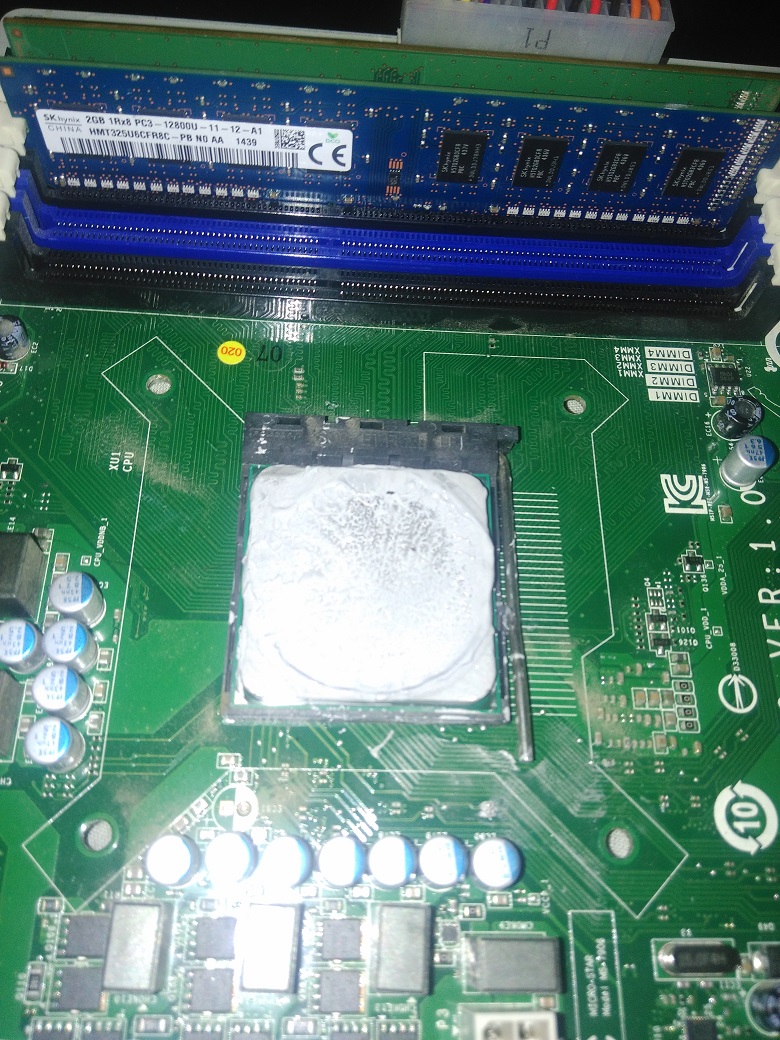

      Se podría comprar algún soporte para poner el anclaje AMD? ¿ Me la han jugado los de HP por poner un disipador estilo intel a un amd? Añado unas fotos de la placabase con el disipador (de fábrica) y como esta puesto. Si hace falta mañana desmonto la placabase de la torre y la enseño pero está sin disipador tal cual mandé la foto del modelo de placa base.

      Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150916_224330.jpg
Visitas:	88
Size:	307,7 KB
ID:	201637 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150916_224312.jpg
Visitas:	83
Size:	449,7 KB
ID:	201638 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150916_224320.jpg
Visitas:	81
Size:	412,6 KB
ID:	201639

      Gracias por responderme, sobretodo la alegría de pensar que puedo aprovechar lo que compré de alguna forma.

      Comentario


      • #4

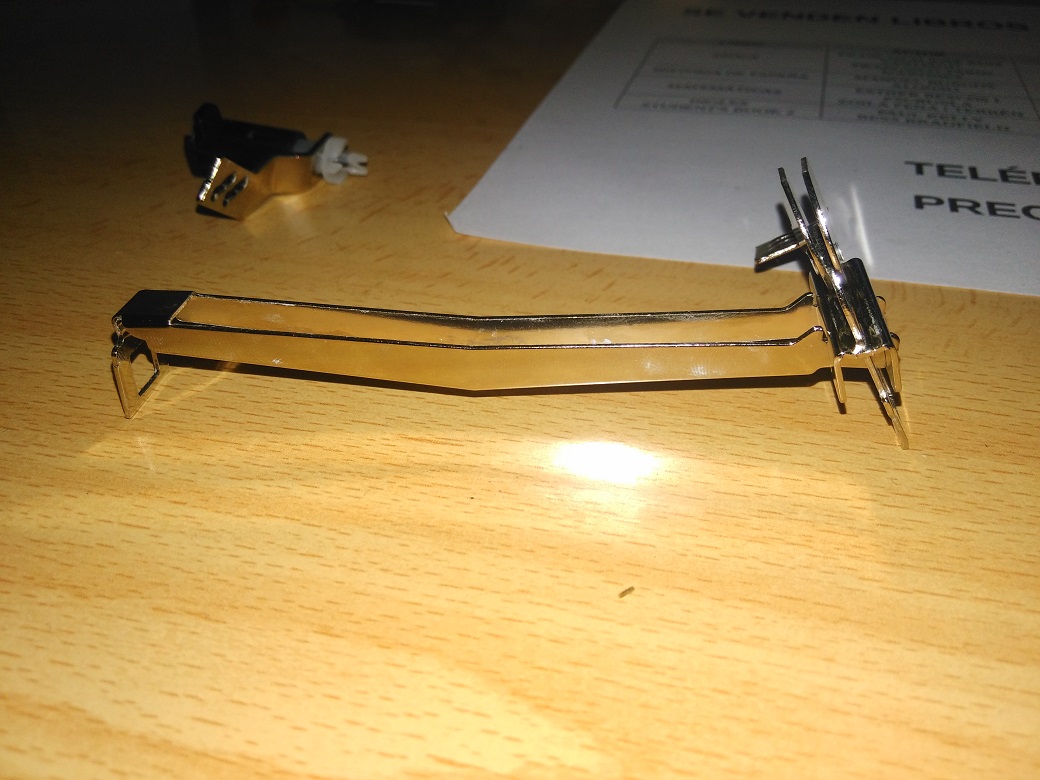

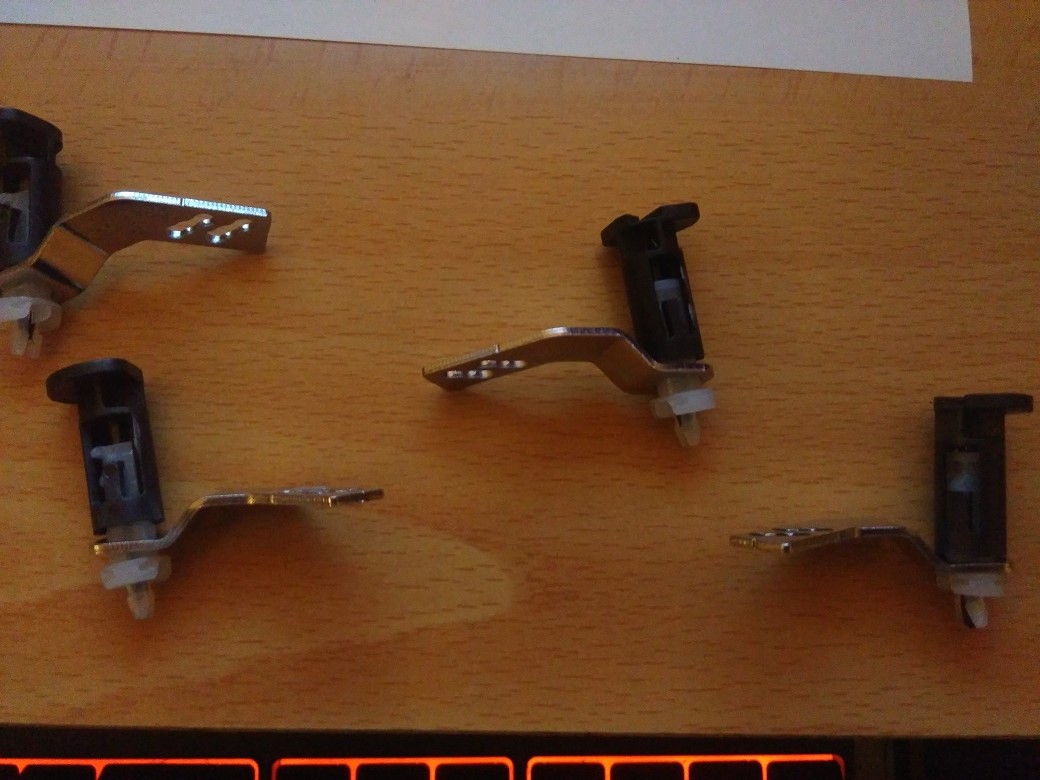

        Aquí os dejo más fotos de los anclajes y el disipador.

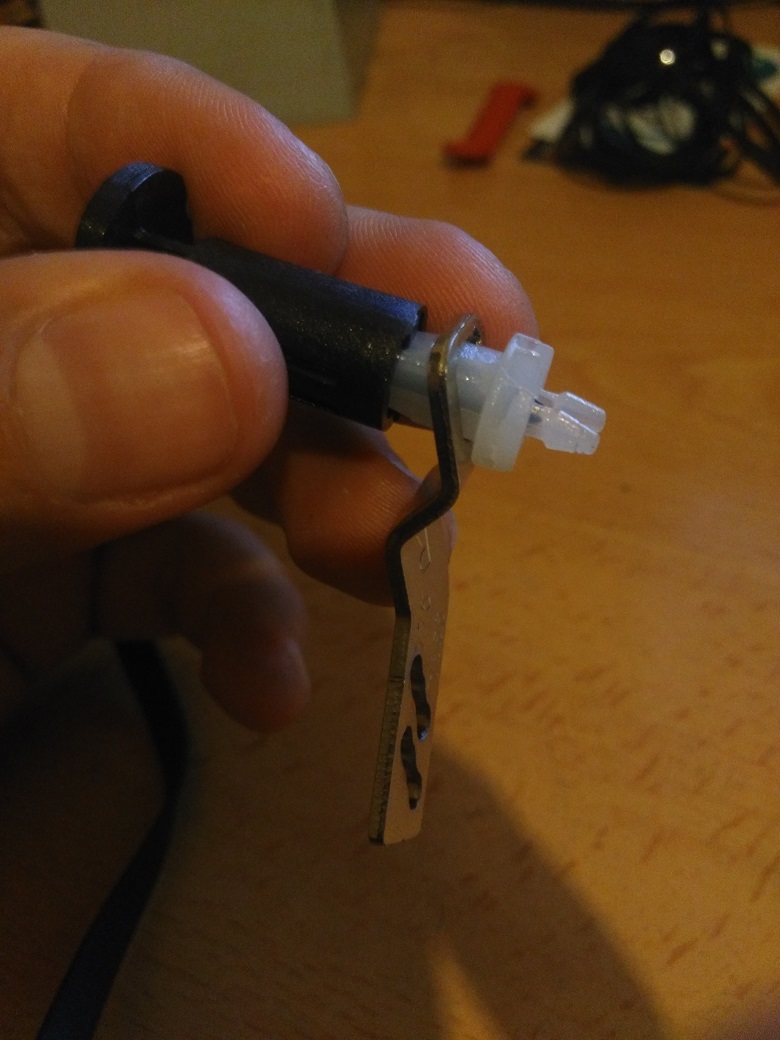

        Todo indica que en esos 4 agujeros van los anclajes de Intel pero a parte de no quedarse pegado esas piezas (las 4) no son tornillo, cuando se meten se abren tipo tornillo de pared. Espero que os sirva.

        Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150916_225603.jpg
Visitas:	131
Size:	158,6 KB
ID:	201641 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150916_225900.jpg
Visitas:	104
Size:	176,9 KB
ID:	201642 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150916_225925.jpg
Visitas:	120
Size:	209,6 KB
ID:	201643

        Comentario


        • #5
          Puff. Que paranoia de placa base...

          Cuando me dieron una del mismo estilo, te venía con el anclaje para los disipadores de AMD. Supongo que tu placa será alguna excepción. No lo sé exactamente

          La única solución que veo es usar el anclaje de Intel, ya que es más similar (el disipador de serie se parece a los de Intel).

          ¿Y a qué te refieres que no se queda pegado? ¿Que cuando metes el anclaje baila y no se queda fijo?
          Agradecer no cuesta nada. Es más, motiva a seguir colaborando

          Comentario


          • #6
            Una cosa más que ayudará seguro. En esta foto se ve las 2 piezas laterales al lado del micro que se usan para un anclaje de disipador para amd. Mi placa esta tal cual sin esas dos piezas alargadas y en su lugar, en esos agujeros (2 a 2) va el disipador de serie atornillado.
            Editado por última vez por daniweno 16-09-15, 23:16:26.

            Comentario


            • #7
              Así viene el de serie:
              http://imagenes.coolmod.com/disipado...et-775-001.jpg

              Así viene el que compre aun poniendo compatible con FM2+:
              http://images.bit-tech.net/content_i...d/tx3plate.jpg

              Es una pieza negra dentro de otra blanca que al apretar se abre la blanca y se queda encajada. Creo que una solución barata y eficaz, espero, sería comprar un soporte para el anclaje amd con las medidas de los agujeros, tipo así:
              http://mla-s1-p.mlstatic.com/soporte...1_112013-O.jpg

              Pero no se donde comprarlo o pedírselo a HP.

              Gracias por tu ayuda de nuevo.

              Comentario


              • #8
                Esta sería mi solución pero encontrando uno para fm2+ ya que la los tornillos forman un cuadrado y ésta de ejemplo es rectangular.
                http://g01.a.alicdn.com/kf/HTB1vzQhH...PU-soporte.jpg

                Comentario


                • #9
                  Mmm. ¿Has probado a poner el disipador con los anclajes de Intel con el backplate (la pieza negra que viene detrás de la placa)?

                  Puede ser una solución (es cuestión de probar).

                  Si no, habría que comprar el bracket para AMD (de hecho, ése lo tuve que pillar yo para un recambio). Pero hay que mirar medidas antes claro...
                  Agradecer no cuesta nada. Es más, motiva a seguir colaborando

                  Comentario


                  • #10
                    Ahora que lo dices cuando desmonté la placa base ayer y me dió por mirar por detrás y vi una placa de metal atornillada pero como si no se usara. Mañana la desmonto a primera hora y esta noche miro bracket para fm2+ aunque por más que miro solo hay rectangulares.

                    Comentario


                    • #11
                      Originalmente publicado por daniweno Ver Mensaje
                      Ahora que lo dices cuando desmonté la placa base ayer y me dió por mirar por detrás y vi una placa de metal atornillada pero como si no se usara. Mañana la desmonto a primera hora y esta noche miro bracket para fm2+ aunque por más que miro solo hay rectangulares.
                      Ok. Ya nos irás contando
                      Agradecer no cuesta nada. Es más, motiva a seguir colaborando

                      Comentario


                      • #12
                        Nuevas noticias. El nombre exacto de la placa es MS-7906 y el fabricante MSI.
                        Mañana llamaré a MSI también para más soluciones ya que la placa es socket FM2+ y el disipador es compatible.

                        Comentario


                        • #13

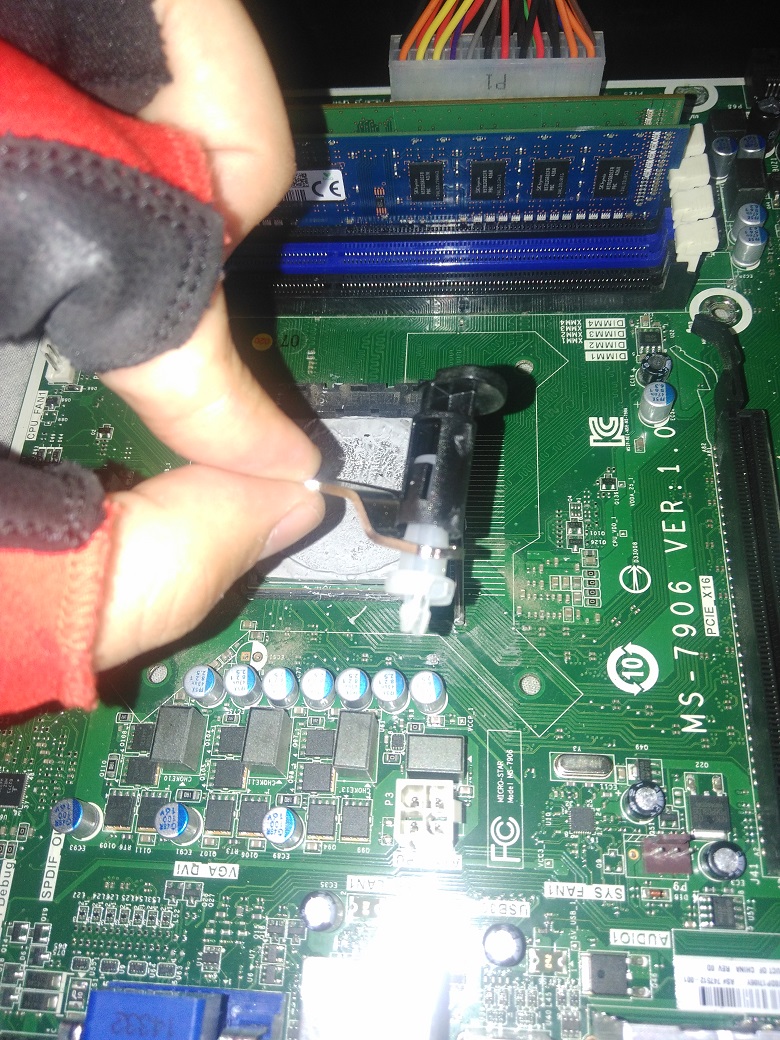

                          Al final era lo que decías la placa de atrás que servía para poder atornillar en agujeros donde sin la plaquita no se podía:

                          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150917_122745.jpg
Visitas:	83
Size:	345,3 KB
ID:	201672

                          Y se queda así:

                          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150917_122750.jpg
Visitas:	79
Size:	368,3 KB
ID:	201674

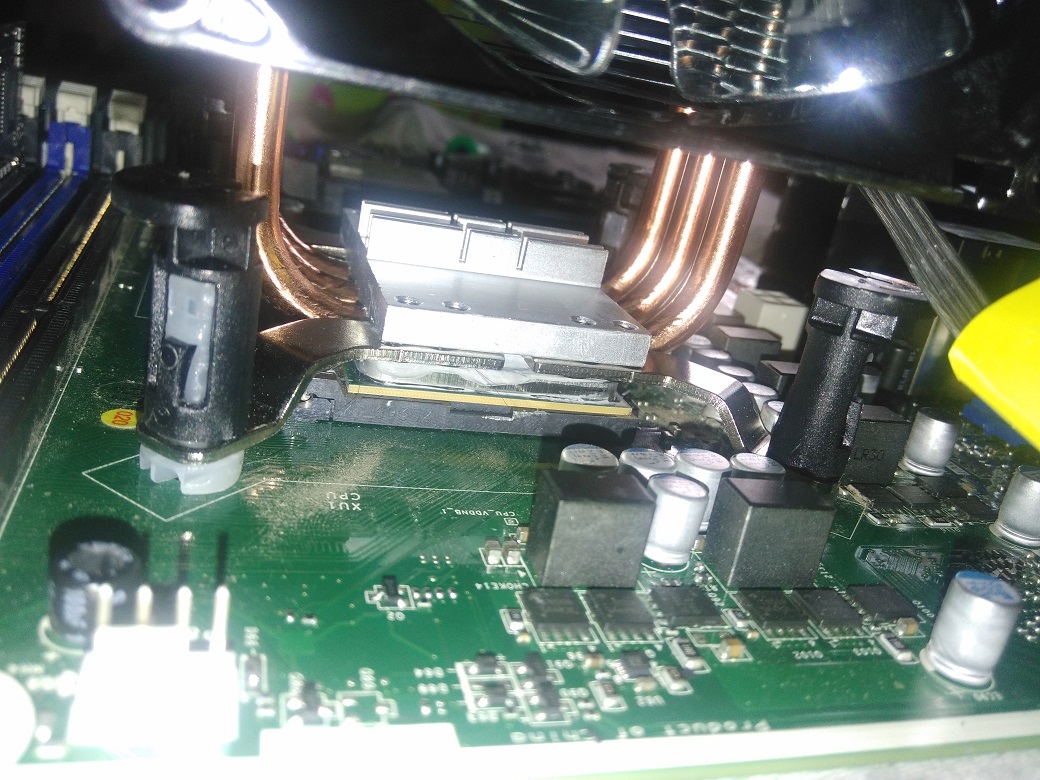

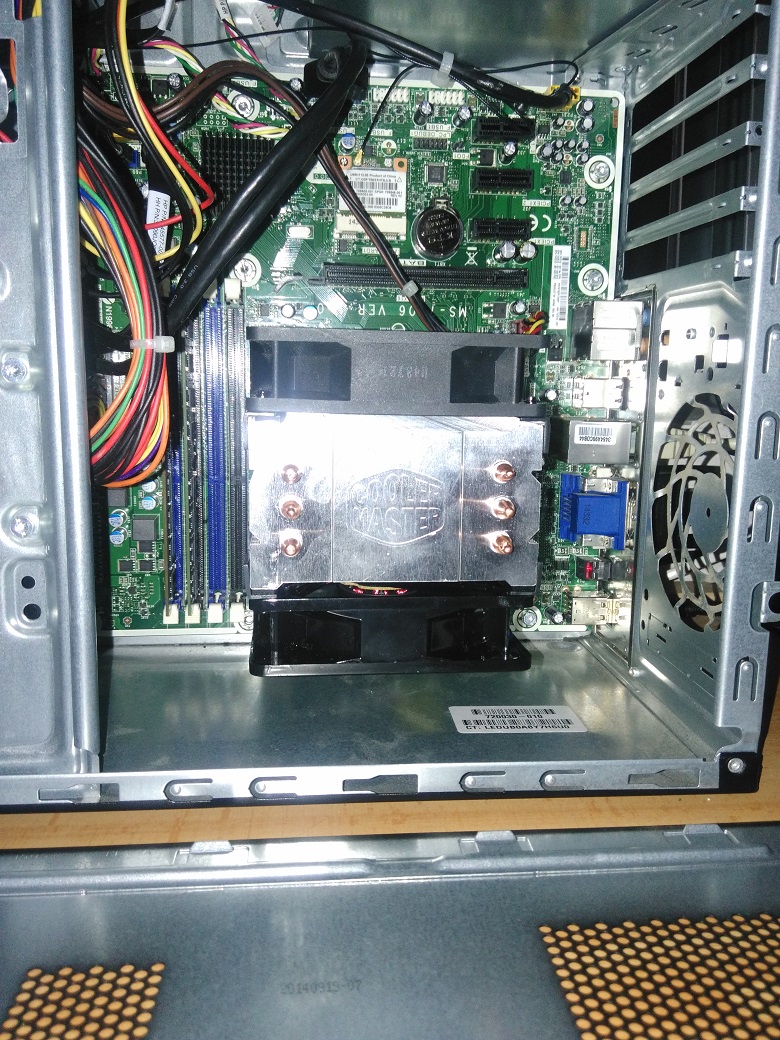

                          Luego ya uso los anclajes de Intel y se queda perfecto y muy bien presionado contra el micro el cual ahora no sube a 100% en Septiembre de 40 grados.

                          Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150917_190509.jpg
Visitas:	85
Size:	410,8 KB
ID:	201675 Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20150917_130223.jpg
Visitas:	82
Size:	299,2 KB
ID:	201673

                          Muchísimas gracias por el consejo y por responderme con tanta rapidez.
                          Ha sido un placer y espero ayudar por los foros de alguna forma.
                          Archivos Adjuntos

                          Comentario


                          • #14
                            Me alegro de que hayas podido solucionarlo sin tener que comprar nada más

                            Como último consejo, te recomendaría (si se puede) cambiar la orientación del disipador. De tal forma que el ventilador pueda sacar el aire por la rejilla (y no empujándolo a la chapa, que es como está ahora).
                            Agradecer no cuesta nada. Es más, motiva a seguir colaborando

                            Comentario


                            • #15
                              Lo haré pero debido a mi pésimo set de destornilladores y el tamaño caja-placa base; cuando compre un set decente con destornilladores largos e imantados, lo cambiaré.
