  • Limpieza y cambio de pasta térmica en placa base

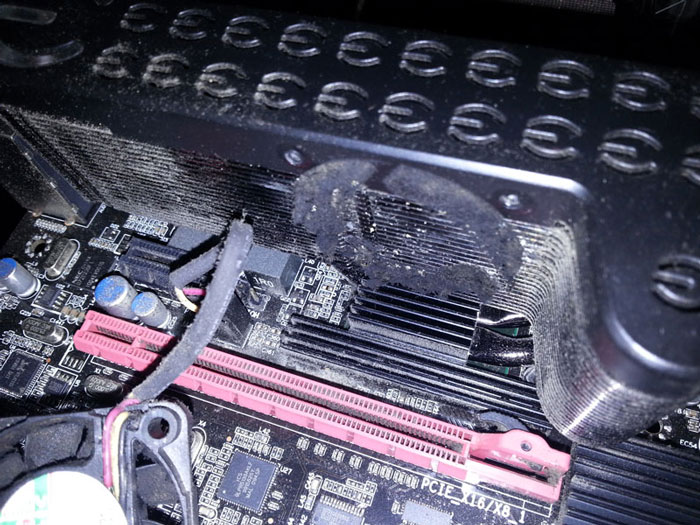

    Esto es algo que debería hacerse cada cierto tiempo, no tanto como en el caso de limpieza de filtros de la caja, limpieza de disipador, o de cambio de pasta térmica del micro, pero esta placa ya tiene más de 3 años y medio, y nunca antes lo había hecho. Todo empezó por un extraño ruido que hacía el ordenador, era como si un ventilador no pudiera más con su alma y empecé a quitar ventiladores y a probar, ninguno de ellos era... al menos no de los que yo había comprado. Al final resultó ser el ventilador que tiene esta EVGA Classified 3 Way SLI en el Northbridge, y ahora veréis por qué hacía tanto ruido...

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_215903.jpg
Visitas:	1
Size:	119,7 KB
ID:	179175

    Sí, eso es suciedad acumulada estratégica y cuidadosamente durante 3 largos años, quizá en esta foto se pueda ver mejor.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_215931.jpg
Visitas:	1
Size:	102,7 KB
ID:	179186

    Bueno, mejor no, pero con más relieve sí xD. Total que esta era la causa del ruido, el mini ventilador que aparece en la primera imagen también estaba lleno. Pero claro, una vez desmontas el PC, pues a mí me entraron ganas de seguir, para empezar, al ver que había tanta suciedad (porque eso ya no era polvo, era lo siguiente, casi tenía vida xD) me decidí a desmontar el northbridge entero, y ya de paso hacerle un cambio de pasta térmica.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_220829.jpg
Visitas:	1
Size:	176,3 KB
ID:	179176

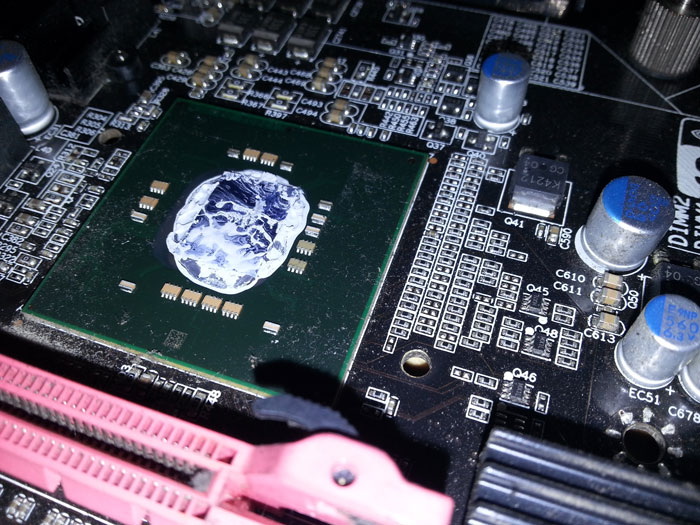

    La pasta térmica no estaba reseca del todo, supongo que EVGA hizo bastante bien en ese aspecto, ya que estas placas deben durar mucho tiempo, y es por eso que parece que se preocupó en la calidad de la pasta.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_221045.jpg
Visitas:	1
Size:	120,5 KB
ID:	179177

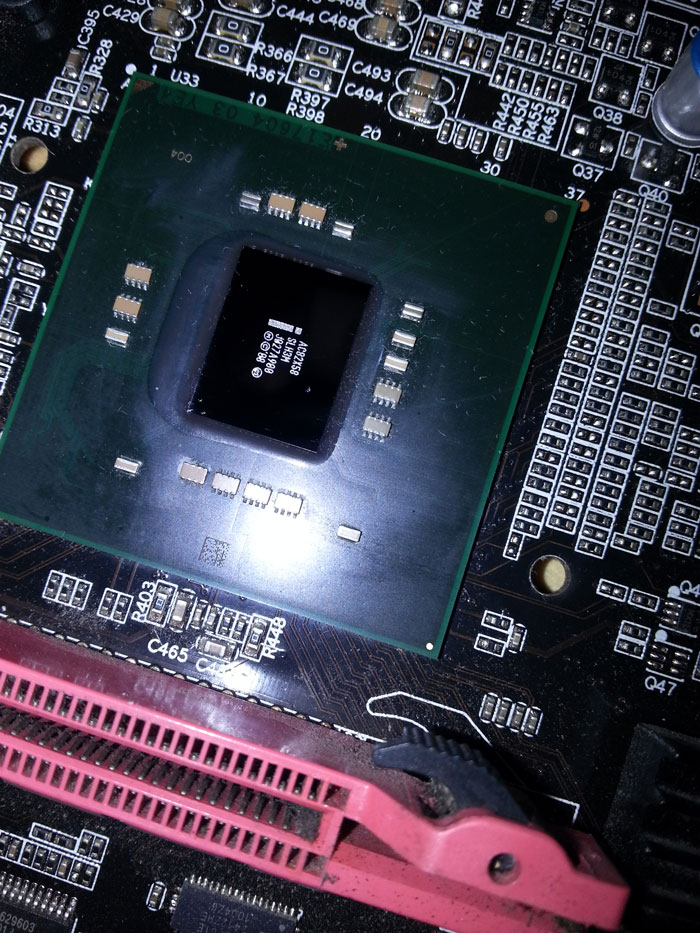

    La superficie de contacto del northbridge recuerda a un die de un procesador, con el mismo tacto y muy bien pulida.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_221253.jpg
Visitas:	1
Size:	69,1 KB
ID:	179178

    El northbridge se calienta mucho, yo creo que más de lo que debería, y he de aclarar que después de limpiar el disipador, ventilador y cambiar la pasta térmica, apenas ha mejorado en temperatura.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_221630.jpg
Visitas:	1
Size:	202,1 KB
ID:	179179

    Lo siguiente es el disipador de los controladores de voltaje de la placa base, también conocidos como VRMs

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_223515.jpg
Visitas:	1
Size:	117,6 KB
ID:	179180

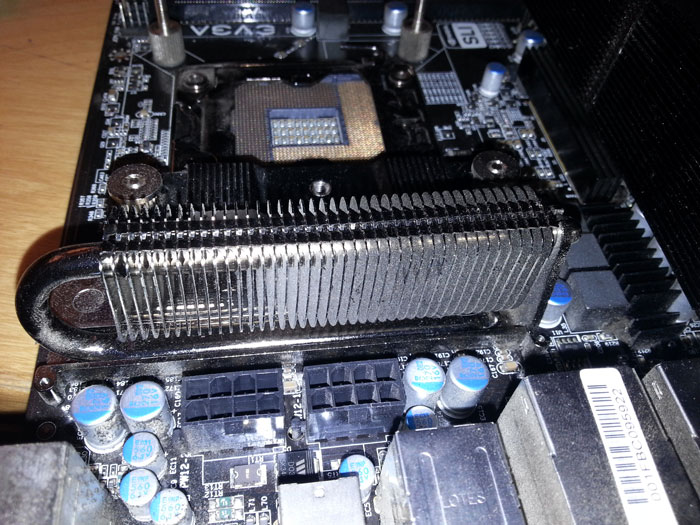

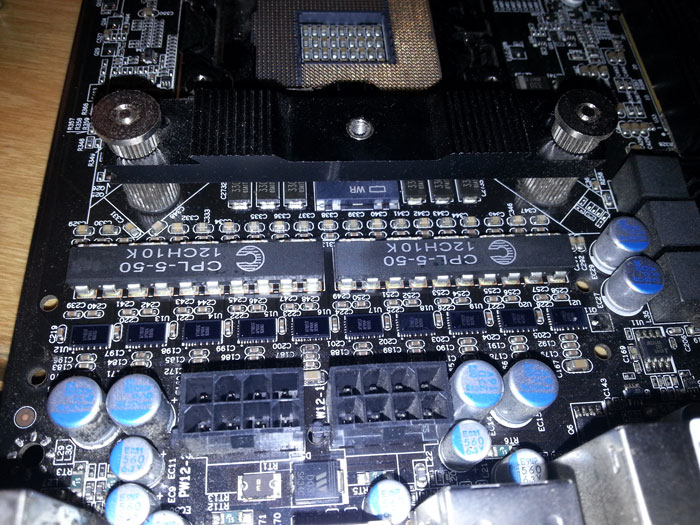

    Sí, los dos conectores de 8+8 son para el procesador xD. Es algo que ya no se ve hoy en día, como mucho se ven de 8+4.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_223525.jpg
Visitas:	1
Size:	133,4 KB
ID:	179181

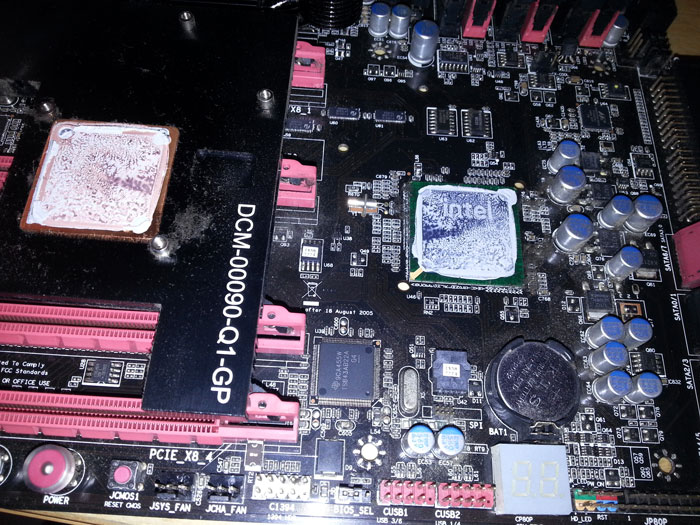

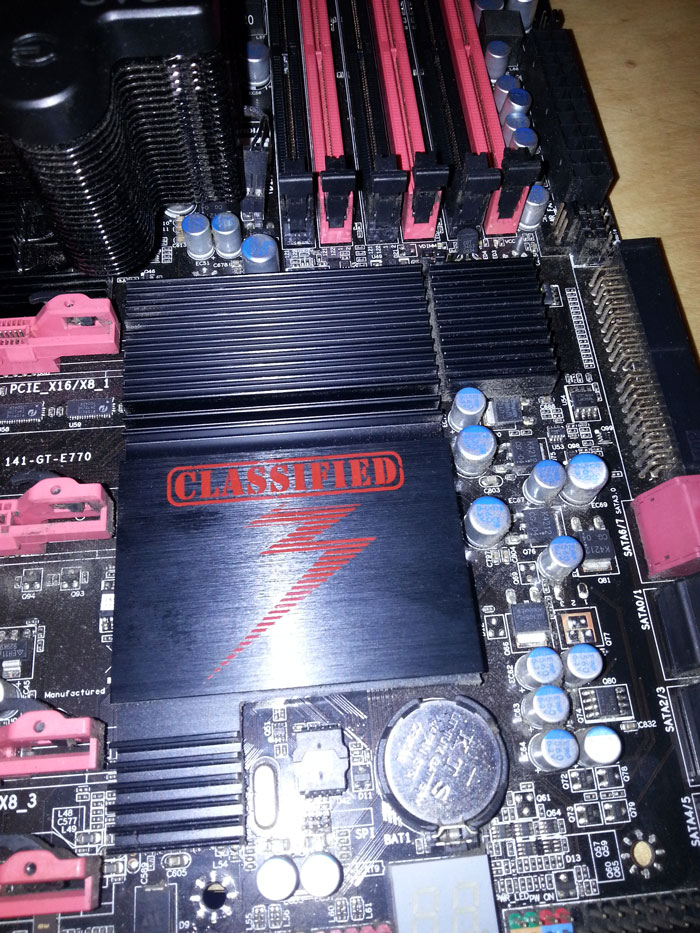

    Vamos con el southbridge, no se calentaba mucho pero igualmente, ya que nos ponemos...

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_223838.jpg
Visitas:	1
Size:	219,6 KB
ID:	179182

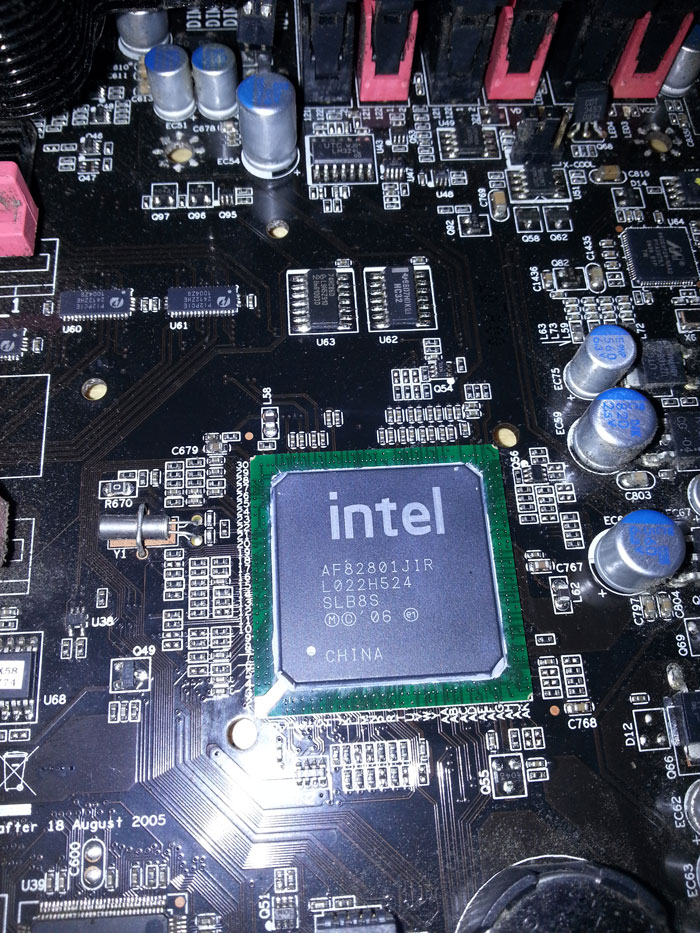

    Esta pasta térmica costó bastante más de quitar y limpiar, además de que estaba también en bastante cantidad, y como digo, no se reflejaba en la temperatura.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_224016.jpg
Visitas:	1
Size:	135,6 KB
ID:	179183

    Una vez tienes todo desmontado, te entran ganas de ponerle bloques de agua hasta en las RAM xD.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_224847.jpg
Visitas:	1
Size:	241,1 KB
ID:	179184

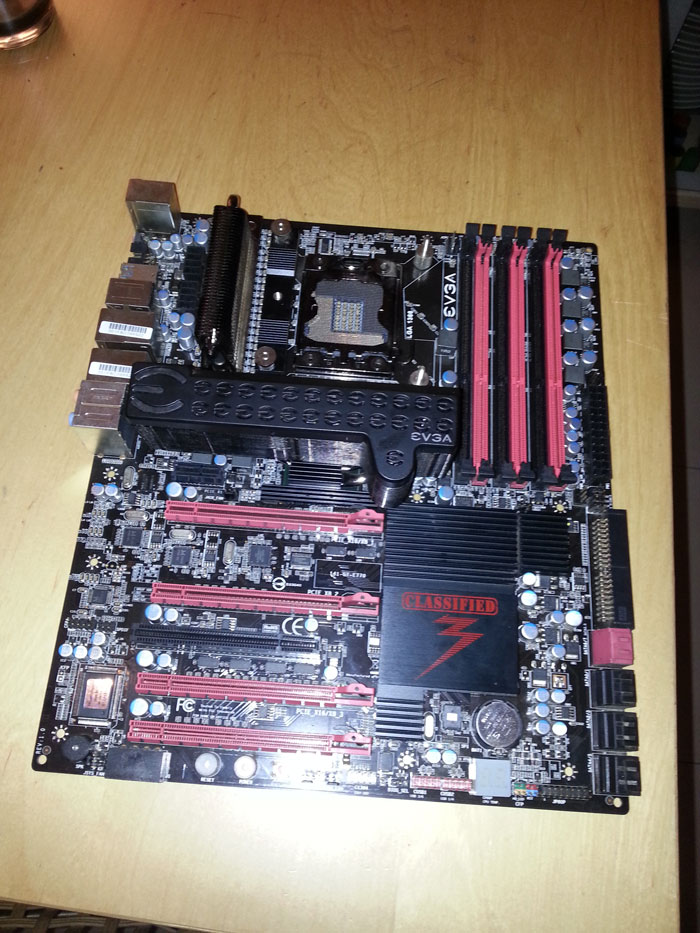

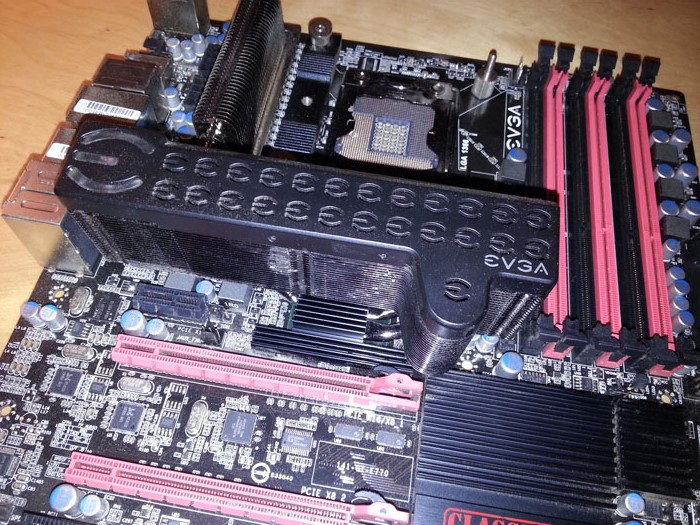

    Después de esto, parece una placa nueva, de hecho pasaría por nueva porque me tiré 2 horas para limpiarla y no me dejé un solo rincón, eso si, RIP a dos cepillos de dientes.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_20140520_230242.jpg
Visitas:	1
Size:	165,8 KB
ID:	179185

    Saludos!
    Editado por última vez por Peybol; https://foro.geeknetic.es/member/10892-peybol en 21-05-14, 11:43:11.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

  • #2
    Re: Limpieza y cambio de pasta térmica en placa base

    Ese disipador de VRMs tiene pinta de ser más efectivo que la mayoría de los que sacan ahora. Es algo que miro siempre a la hora de comprar una placa porque a veces puedes tener la temperatura de la cpu a raya pero fallarte el OC por tener las fases de alimentación demasiado calientes. El diseño de placas EVGA siempre ha sido muy original y se desmarca de lo que hace la mayoría. Por cierto, ¿que pasta térmica has utilizado?
    -

    Comentario


    • #3
      Re: Limpieza y cambio de pasta térmica en placa base

      La verdad es que está bastante bien, tiene la típica forma de radiador de CPU con aletas de aluminio y un heatpipe. Las temperaturas rondan los 60ºC con OC, por lo que no son altas para este tipo de dispositivos, desde EVGA datan la temperatura máxima en más de 100ºC.

      He usado la MX-4
      Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
      MATRIX GTX 780Ti Platinum | LG 29UB65P
      Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
      Tesoro Lobera Supreme|Razer Naga Hex
      Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
      Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

      Comentario


      • #4
        Re: Limpieza y cambio de pasta térmica en placa base

        Al final para que un PC dure hay que tratarlo con cariño jajaja, pero da mucha pereza ponerse con eso. Como se hacen para medir las temperaturas del northbridge y del southbridge o de los vrm??

        Comentario


        • #5
          Re: Limpieza y cambio de pasta térmica en placa base

          Originalmente publicado por droideca Ver Mensaje
          Al final para que un PC dure hay que tratarlo con cariño jajaja, pero da mucha pereza ponerse con eso. Como se hacen para medir las temperaturas del northbridge y del southbridge o de los vrm??
          Depende de la placa el que lleve sensores ahí o no, la mía por ejemplo los lleva pero igualmente puedes tú mismo aplicar los sensores y conectarlos a un panel frontal, yo lo he visto alguna vez en bahías de 5.5, y está bastante bien.

          Saludos
          Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
          MATRIX GTX 780Ti Platinum | LG 29UB65P
          Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
          Tesoro Lobera Supreme|Razer Naga Hex
          Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
          Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

          Comentario


          • #6
            Re: Limpieza y cambio de pasta térmica en placa base

            la verdad es que es bastante grande el disipador deberia de ventilar bien la pena que despues de ponerte con el curro que lleva limpiarla entera apenas te baje la temperatura eso si que es frustante.

            Comentario


            • #7
              Re: Limpieza y cambio de pasta térmica en placa base

              Bueno, la cuestión en un principio era solucionar el ruido que venía del ventilador, y eso lo conseguí! Lo demás era más por mera curiosidad y cacharreo xD
              Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
              MATRIX GTX 780Ti Platinum | LG 29UB65P
              Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
              Tesoro Lobera Supreme|Razer Naga Hex
              Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
              Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

              Comentario


              • #8
                Re: Limpieza y cambio de pasta térmica en placa base

                muy buen tutorial :)

                Comentario


                • #9
                  Re: Limpieza y cambio de pasta térmica en placa base

                  La limpieza de las piezas del pc no las paso de largo. Cada tres meses me dedico a desmontar mi cacharro y hablar co el en cada pasada de cepillo. Me devuelve el favor con ETERNIDAD...!!!
