  • ¿Cómo reparar las teclas de un teclado?

    Veíamos en otra guía, hace poco tiempo, cómo limpiar un teclado. Para ello desmontamos completamente el teclado para limpiarlo en profundidad y, ya de paso, localizar el por qué no funcionaban ciertas teclas.

    Ahora volvemos con la reparación de las teclas de un teclado. Es habitual que tras un tiempo, algunas de las teclas dejen de funcionar (acumulación de suciedad generalmente), pero éste no es el caso, ya que dejaron de funcionar unas cuantas teclas que, curiosamente, todas estaban juntas.



    Material necesario
    • Lápiz, portaminas o pintura conductiva (Electric Paint, Bare Conductive)
    • Destornillador
    • Polímetro


    Desmontaje y explicación

    Para localizar el posible fallo tenemos que ir directamente a las láminas donde están impresos los circuitos que conectan las diferentes teclas. Para ello hay que desmontar completa e íntegramente el teclado, pero no llevará más de 10 minutos

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0750.jpg
Visitas:	1
Size:	107,1 KB
ID:	179860

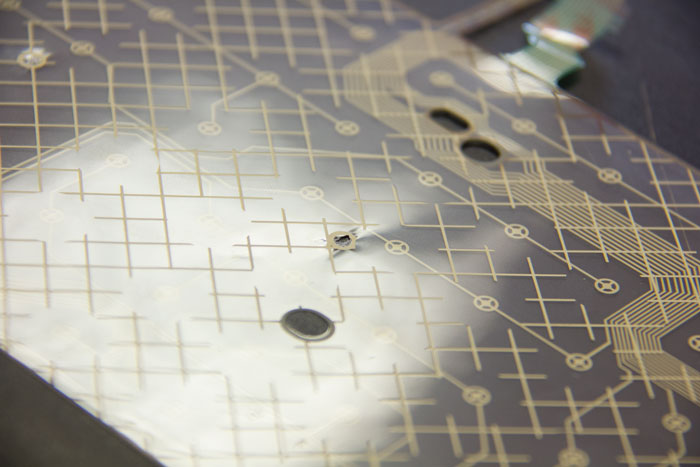

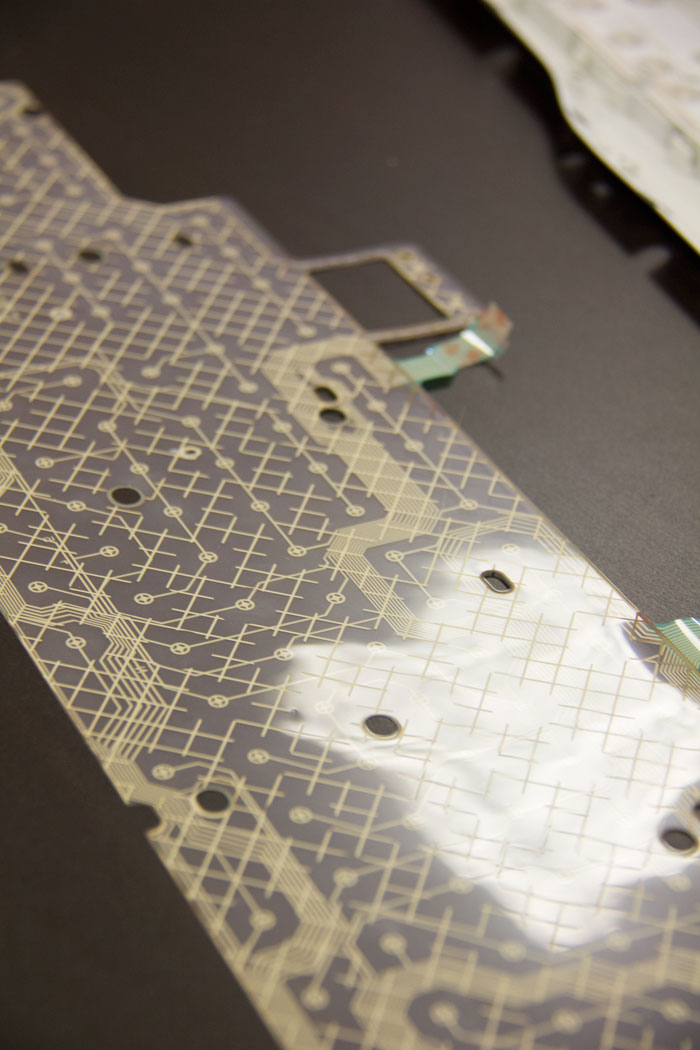

    Ya vimos en la otra guía que habíamos localizado una rotura en una de las conexiones, por lo que ésta no conectaba entre sí con el circuito y no llegaban las pulsaciones de las teclas. Una línea impresa de las que podemos ver en la lámina, conecta unos cuantos nodos mediante su paso a través de ellos (los nodos es donde se realiza la pulsación, donde hace contacto la tecla con la lámina cuando estás pulsando).

    Las líneas están repartidas entre la lámina, uniendo y llegando a todas las teclas disponibles, dichas líneas se juntan en un bus, que es donde se pueden ver más líneas juntas, y de ahí sale una conexión hacia el PCB del teclado, que es el que interpreta las señales)

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0751.jpg
Visitas:	1
Size:	55,1 KB
ID:	179861

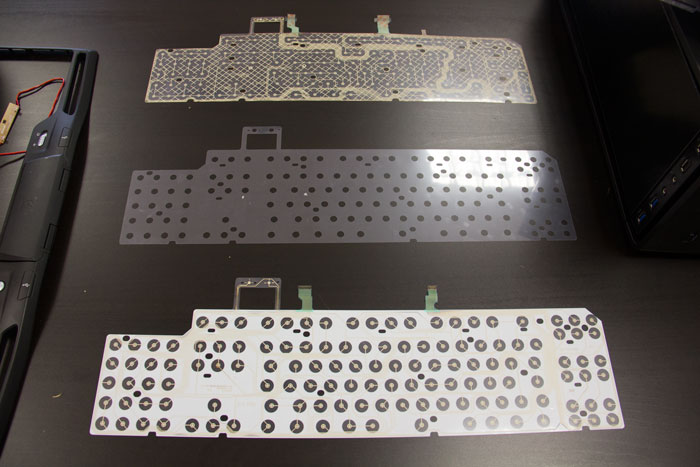

    Bien, nuestro teclado (un Logitech G15) se compone de dos láminas separadas por una protectora que hace también de conductora al tener esos agujeros que comunican una con la otra.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0756.jpg
Visitas:	1
Size:	65,1 KB
ID:	179862



    Buscar y localizar el problema

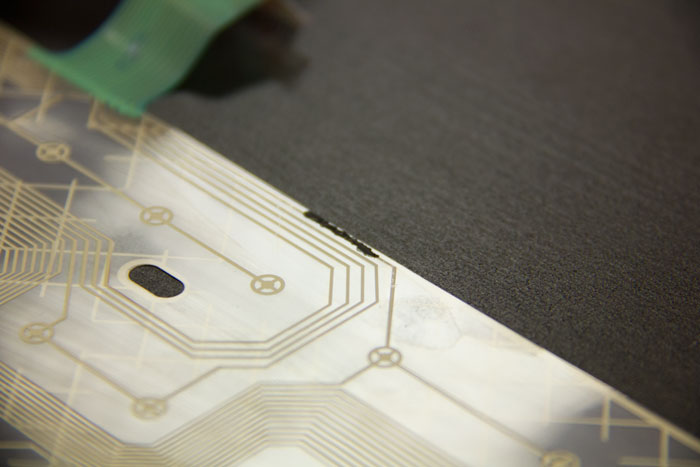

    Repasando bien la posición de las teclas que no funcionan, vemos que todas pertenecen a la misma línea, por lo que el fallo debe andar relacionado con ella. Tenemos que repasar esa línea de principio a fin, con la mirada, para así localizar los posibles fallos que veamos (pérdida de color, abultamientos, cortes...) Dejándote los ojos para seguir la línea hasta el fin, localizamos lo que parece el fallo de que no lleguen las pulsaciones que se hacen sobre esa línea. Hay un trozo negro (como si estuviera quemado) que impide el paso de la señal de esa línea.

    Haga clic en la imagen para ver una versión más grande

Nombre:	Untitled-1.jpg
Visitas:	1
Size:	60,8 KB
ID:	179863

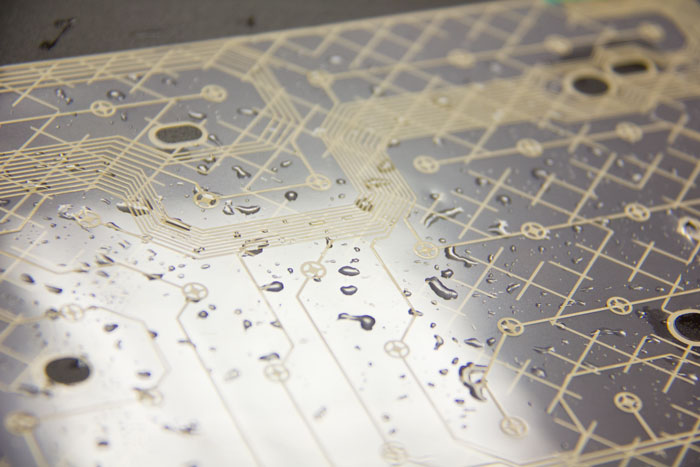

    Antes de comenzar con las pruebas limpiamos la cara de la lámina con la que vamos a trabajar, para así tener una conductividad óptima al realizar las pruebas que haremos ahora con un polímetro.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0759.jpg
Visitas:	1
Size:	65,2 KB
ID:	179864

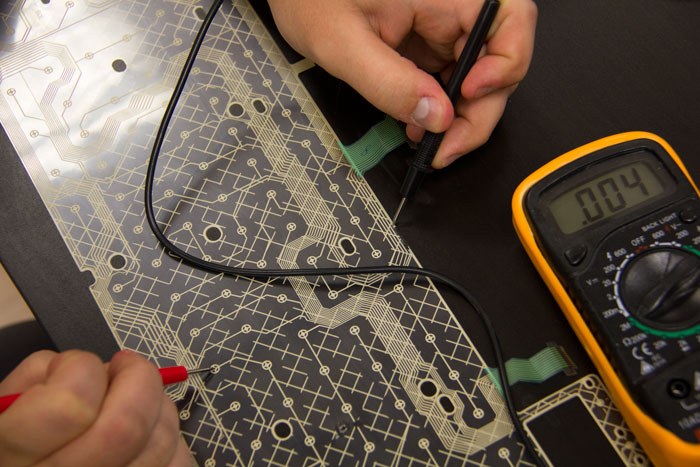

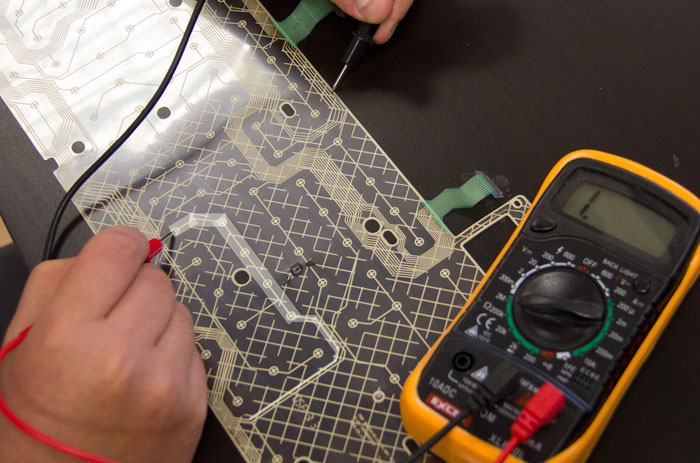

    Se trata de simular una pulsación con el polímetro, situando uno de los extremos en la tecla que no funciona, e id moviendo el otro extremo a lo largo de la línea para comprobar que está llegando la señal. Casi al final de la línea nos damos cuenta de que no llega la señal, por lo que tenemos claro que el trozo negro que hemos encontrado antes es el causante de dicho problema. He marcado con blanco parte de la línea que comunica las teclas que no funcionan.

    Haga clic en la imagen para ver una versión más grande

Nombre:	Línea.jpg
Visitas:	1
Size:	85,3 KB
ID:	179865

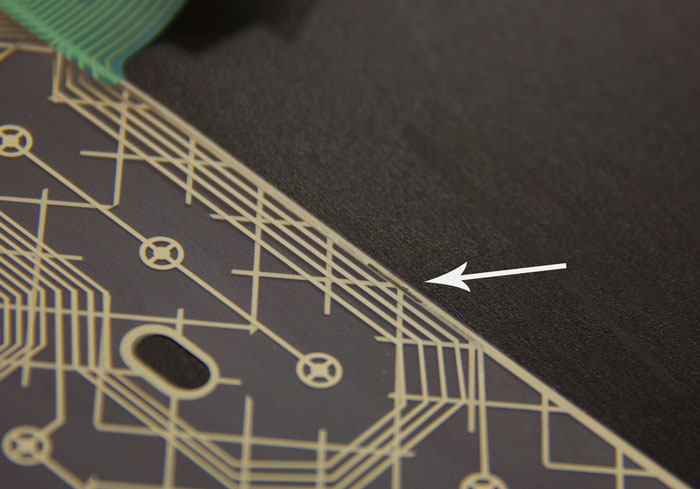

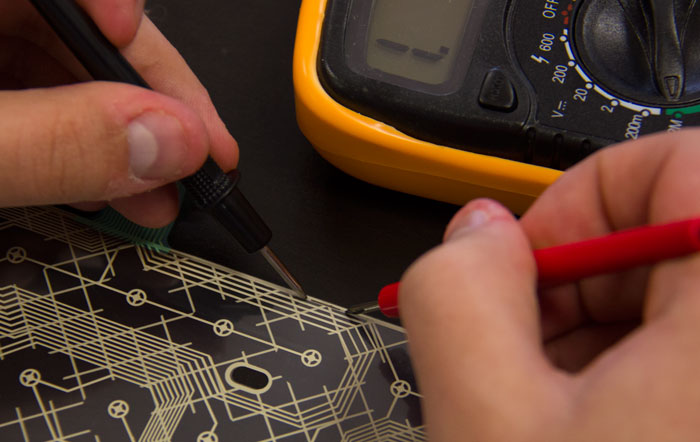

    Volvemos a la línea (que no sabría decir exactamente por qué se ha quedado así de negro, ya que fue algo repentino), ponemos el polímetro y vemos que sí, ahí está el fallo. Ni siquiera hace contacto en una longitud de menos de 1 centímetro.

    Haga clic en la imagen para ver una versión más grande

Nombre:	Untitled-2.jpg
Visitas:	1
Size:	60,2 KB
ID:	179866



    Preparación y reparación

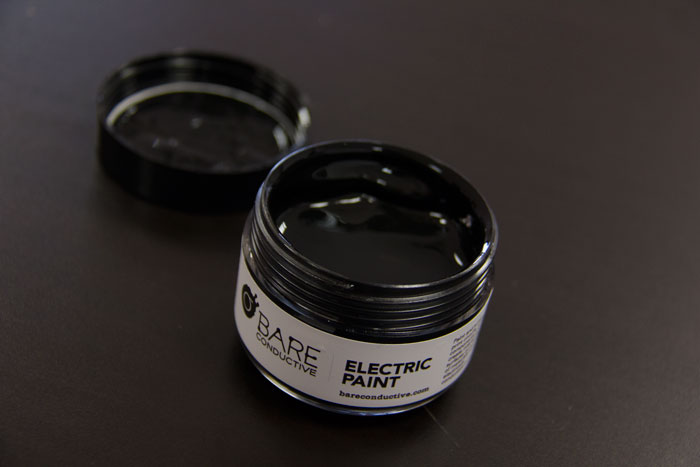

    Bien, la reparación se hace de manera bastante fácil con una pintura conductora de la electricidad llamada Electric Paint. Si no tenemos ni queremos comprar esta pintura, podemos usar un lápiz o portaminas y pintar la línea que no hace contacto, en este caso habría que pasar varias veces la punta del lápiz o portaminas por el trozo negro (es mejor si es de dureza blanda). Seguimos con el ejemplo de hacerlo con pintura conductora, no hay muchos modelos de este material ni muchas marcas conocidas, por lo que tiramos de la más conocida y creadora de dicha pintura, Bare Conductive.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0763.jpg
Visitas:	1
Size:	28,6 KB
ID:	179867

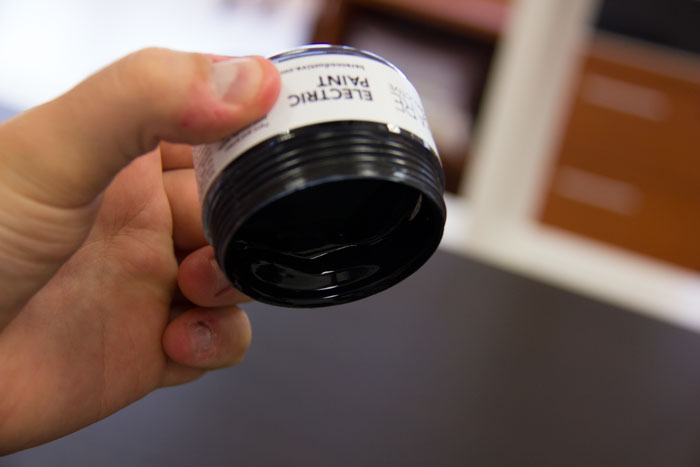

    Es muy muy densa, y la forma de aplicarla es de a poco, es decir que no nos cebemos echando pintura ya que con un poco bastará. Esta pintura hace como un cable de cobre, conduciendo la electricidad de una parte a otra, hasta allá donde la extendamos pero de manera menos efectiva que el cobre, por supuesto.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0765.jpg
Visitas:	1
Size:	31,0 KB
ID:	179868

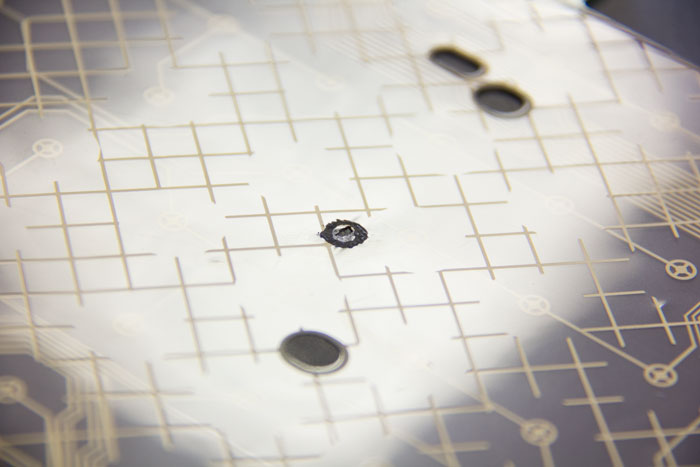

    Ahora podemos reparar tanto la rotura que vimos como la línea negra que impedía el paso de la corriente y, por consiguiente, de las pulsaciones. La forma de aplicar la pintura eléctrica es, en este caso, con un alfiler o algo extremadamente fino para así poder manejarlo a nuestro gusto.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0768.jpg
Visitas:	1
Size:	40,5 KB
ID:	179869

    Hay casos en los que se necesita de un pincel, para dibujar circuitos sobre un papel por ejemplo, pero en este caso necesitamos precisión ya que si la pintura toca con otra línea, tenemos que volver a desmontar y repararlo.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0781.jpg
Visitas:	1
Size:	43,5 KB
ID:	179870

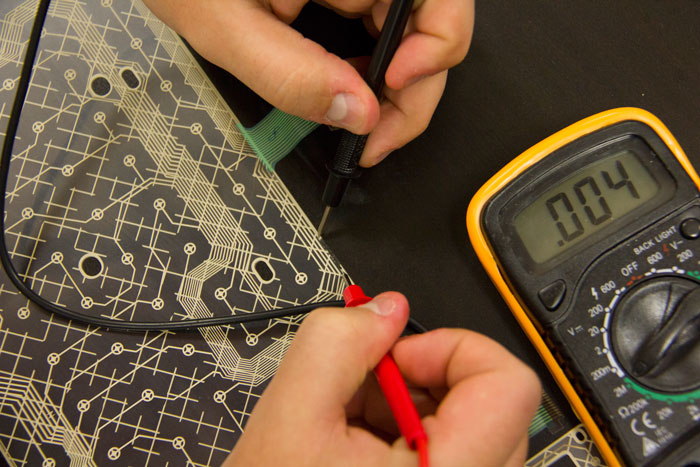

    Esperamos unos 5 minutos a que se seque, ya que ganará conductividad conforme se vaya secando y probamos de nuevo con el parche ya realizado. Podemos ir comprobando que gana conductividad conforme se seca, ya que cuanto más tiempo pase, veremos que la resistencia del circuito se acerca cada vez más a cero.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0786.jpg
Visitas:	1
Size:	98,8 KB
ID:	179871

    Haciendo la simulación anterior, vemos que ahora sí hacen contacto y una pulsación sobre cualquier tecla de esa línea funcionaría correctamente.

    Haga clic en la imagen para ver una versión más grande

Nombre:	IMG_0784.jpg
Visitas:	1
Size:	96,3 KB
ID:	179872

    Es una forma curiosa de reparar las teclas de un teclado, igual es un poco laborioso pero si no tenemos los materiales en casa (por ejemplo la Electric Paint), podemos probar a dibujar con un lápiz o mina de carbón en vez de aplicar esta pintura, ya que el carbón también es conductivo de la electricidad.

    Un saludo
    Editado por última vez por Peybol 08-09-14, 18:11:59.
    Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
    MATRIX GTX 780Ti Platinum | LG 29UB65P
    Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
    Tesoro Lobera Supreme|Razer Naga Hex
    Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
    Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

  • #2
    Re: ¿Cómo reparar las teclas de un teclado?

    Gracias por la guía Peybol, sobre todo el método de la pintura eléctrica, la primera vez que la veo.

    ¿Cuánto te costó el bote?
    Agradecer no cuesta nada. Es más, motiva a seguir colaborando

    Comentario


    • #3
      Re: ¿Cómo reparar las teclas de un teclado?

      El bote grande, como es en este caso, sale por unos 25-30 € (está tanto en Amazon como en Ebay). También lo hay a modo de rotulador, pero que no te engañen porque no pinta cono tal, simplemente es más pequeño y echa una buena cantidad de pintura cuando haces presión, por lo que no me convence en absoluto y vale algo menos, unos 12-15€ pero contiene 1/4 de lo que contiene este bote grande.

      La pintura está realmente bien para hacer todo tipo de arreglos, incluso en placas base (pero con fallos muy puntuales).

      Saludos!
      Intel Core i7 5820K|MSI X99S XPOWER AC|32 GB DDR4 G.Skill Ripjaws 4 2400
      MATRIX GTX 780Ti Platinum | LG 29UB65P
      Enermax Liqtech 240X|Corsair Air 540|Enermax Platimax 850W
      Tesoro Lobera Supreme|Razer Naga Hex
      Auzentech Forte 7.1|Sennheiser Game One|Logitech Z-5500
      Crucial MX200 500GB |Seagate 7200.11 1.500GB|Seagate 7200.12 1.000GB|WD Caviar Green 2.000GB | Seagate 7200.14 4.000GB

      Comentario


      • #4
        Re: ¿Cómo reparar las teclas de un teclado?

        En caso de que no tengáis la pintura esa, o tengáis prisa, lo que comenta de utilizar un lápiz es una buena alternativa, lo mejor es que sea de dureza blanda porque desprende más grafito y será más sencillo crear una pista conductiva. Pero está claro que con la pintura esta el resultado es mejor (y más duradero).
        - AMD Ryzen 7 2700X
        - Asus Strix X470-F Gaming
        - Custom Liquid Cooling (CPU+Mobo)
        - 4x8 DDR4 3.000 CL16
        - Gigabyte RTX 2080 Gaming OC
        - Samsung 970 Evo NVMe 512 GB + Crucial MX500 2 TB
        - Samsung C49RG90 49" 5120 x 1440p
        - NZXT H500
        - Seasonic Focus Plus Gold 850FX

        Comentario


        • #5
          Re: ¿Cómo reparar las teclas de un teclado?

          mas que reparar las teclas, es reparación de las pistas de un teclado no? lo digo por el titulo.

          de todas maneras, muchas gracias por este tutorial, la había visto a la venta la pintura y no sabia como era, ya visto lo visto, no sirve para pintar superficies con algun aerógrafo ni nada similar...

          gracias por este tutorial :)
