  • FreshCooler by Josekron

    Introducción:

    Esta es mi segunda propuesta y en ella mi objetivo principal es partir de la base de un disipador de stock AM2+ y mejorar su eficacia para refrigerar, además de permitir un mayor margen de OC.

    Como en mi primera propuesta, volveré a utilizar componentes fáciles de conseguir e introduciré otros nuevos que nada tienen que ver con el tema de refrigerar de CPUs. También podrá ser montado y usado en una caja sin que entorpezca ni moleste al usuario con el uso diario, además de proporcionar una buena estética al PC.

    Materiales:

    -> Disipador Stock AM2+:



    -> 2x Ventiladores 6 cm:



    -> Ventilador 12 cm:



    -> 2x Latas (vacías) de Coca Cola (u otra marca):



    -> Tapadera de una tarrina de CDs (25 unid):



    -> Adaptador de 6 cm a 8 cm:



    Construcción:

    -> Preparando las Coca Colas:

    Hoy en día latas de refrescos suelen estar fabricadas con aluminio por lo que además de proporcionar la estructura al disipador, ayudará a disipar el calor.

    Una vez nos hemos bebido dos latas de Coca Cola y las hemos limpiado bien, cogemos la primera lata y procedemos a los cortes. Se corta la base inferior y superior y en el centro se hace los cortes que aparece en la siguiente imagen.





    La longitud de los cortes será la misma que la longitud del disipador AM2+ y servirán para introducir la lata por las láminas del disipador. No hace falta hacer un corte por cada lámina, sólo lo justo para que agarre bien.

    Se abre el siguiente agujero en la parte opuesta a los cortes que hicimos:



    Ahora cogemos la segunda lata y hacemos los cortes que indica las siguientes imágenes. La línea verde indica doblez.





    Unimos las dos latas como indica la siguiente imagen. Una vez que encajen, para fortalecer la unión se puede hacer un par de soldaduras o utilizar un pegamento resistente a temperaturas altas.



    -> Uniendo las latas al disipador AM2+:

    Quitamos el ventilador del disipador y como muestra la siguiente imagen, hacemos encajar entre sus láminas la estructura que hemos fabricando.



    Nota: aunque no se aprecie bien en la anterior imagen, la lata no sobresale del disipador por debajo, se mantiene por encima tal y como hicimos los cortes.


    Después de montarlo, sería una buena idea hacer unas láminas de aluminio caseras que ayuden a propagar el calor y disiparlo. Para ello, partimos de otra lata y fabricamos unas 6 láminas con la siguiente forma:



    La anchura tiene que ser menor que la lata que lo recubre para que entre dentro. Una vez que hemos fabricados 6 láminas, las encajamos dentro con paciencia y cuidado, pues aunque no lo muestre la siguiente imagen, el disipador estaría cubierto por la lata.




    -> Preparando la tapadera de la tarrina de CDs:

    Hacemos un agujero de 8 cm en el centro.



    El diámetro de la tarrina es de 12,5 cm por lo que el ventilador de 12 cm se puede poner sobre ella, mediante un par de agujeros y bridas. Para unir la tarrina al adaptador, hacemos 4 agujeros en la tarrina que coincidan con los agujeros del adaptador y con tornillos lo unimos.



    -> Uniendo la tarrina al disipador:

    El diámetro de la lata es de 6,5 cm por lo que la parte del adaptador de 6 cm entraría a la perfección.



    Se ha incluido a cada lado dos ventiladores de 6 cm. Un ventilador más grande no entraría y seguramente chocaría con algún componente de la placa. Se abre unos agujeritos en la lata y mediante alambre o bridas se sujetan.

    -> Análisis del flujo de aire:



    El ventilador superior de 12 cm introduciría aire refrigerando el disipador interno y la estructura de aluminio, y por los ventiladores de 6 cm saldría el aire.

    -> Resultado final:



    La estética lo aporta la marca Coca Cola, 7 UP, Nestea o vuestra marca de refresco favorita.



    Disipador para memorias

    Introducción:

    Se trata de un pequeño disipador casero que utilizaré para refrigerar las memorias por medio de tres ventiladores de 4 cm. Lo utilizaré tanto en esta propuesta como en la primera propuesta.

    Materiales:

    -> Lata (vacías) de Coca Cola (u otra marca):


    -> 3x ventiladores de 4 cm:


    -> Cinta aislante, bridas.

    Construcción:

    Se corta una lata y se moldea en forma de medio cilindro. Debería tener la misma longitud que un slot de memoria. Tal y como aparece en la imagen, se corta tres agujeros para los tres ventiladores de 4 cm. Por último, a cada lado se abre unos agujeritos por los que pasará la brida.



    Se pone los 3 ventiladores ajustándolos con tornillitos, bridas o alambre. Además para prevenir que los cortes que se han hecho en la lata dañen la placa base, se cubre los filos con un par de capas de cinta aislante.



    Por último se sujeta con una brida larga pasando por debajo de los enganches de las memorias.



    Análisis del flujo de aire:



    El aire entraría por los tres ventiladores y saldría por los lados.


    Todo esto se montaría sobre una mesa o en mi caja Thermaltake Armor Jr Aluminio que incluye un ventilador frontal metiendo aire, uno trasero sacando aire y uno en la base metiendo aire. Todos son de 12 cm. ( http://i40.tinypic.com/es2mv9.jpg ). La imagen es antigua y aún no incluía el ventilador en la base.
    Editado por última vez por josekron 08-04-09, 17:59:31.

  • #2
    Re: FreshCooler by Josekron

    muy interesante a la espera de resultados!

    salud2

    Comentario


    • #3
      Re: FreshCooler by Josekron

      Originalmente publicado por Vasili Ver Mensaje
      muy interesante a la espera de resultados!

      salud2
      Gracias!

      No poseo un AMD por lo que aún no dispongo de un disipador de stock AM2+ para construirlo. De todas formas, no creo que se tarde más de una tarde en montarlo.

      Saludos

      Comentario


      • #4
        Re: FreshCooler by Josekron

        Muyy currado, enorabuena. ¿ pero eso refrigerará más que el venti de 8 cm apuntando justo encima?
        Principal / HTPC
        Intel Xeon W3570 @ (4950mhz 1.456v) /Intel Core 2 Quad Q6600 ( 4600mhz 1.68v) / AMD Phenom II 940 ( 4515mhz 1.55v)
        Gigabyte EX58-Extreme - Asus 4870X2 Tri-Fan /Asus P5Q Pro - Sapphire HD 4850 + Accelero S1 + Fan 65CFM
        Avantium Leopard 2060mhz / Geil 667 @ 1066
        Power & Cooling Silencer 750 12V1: 60A / OCZ StealhtXStream 500W
        3DMark06 Score 27644 / 3DMark Vantage Score : 9249

        Comentario


        • #5
          Re: FreshCooler by Josekron

          Originalmente publicado por Chrys Ver Mensaje
          Muyy currado, enorabuena. ¿ pero eso refrigerará más que el venti de 8 cm apuntando justo encima?
          El caudal de aire que puede producir un ventilador de 12 cm es mayor que el de uno de 8 cm, por muy pegado que esté al disipador, y más si se utiliza uno que funcione a altas rpms. Los ventiladores de 6 cm se encargarían de sacar el aire que se calienta dentro. Además, el calor también se transmite por las Coca Colas al ser de aluminio y éstas también se enfriarían por los ventiladores.

          De todas formas, como pasa con todo, hasta que no se prueba no se sabe si es efectivo o no.

          Comentario


          • #6
            Re: FreshCooler by Josekron

            Cambia la tapa de la tarrina de los CD´s por algo que vaya en coño... digoooo... en cono y además que esté lo más cerca posible claro. Así estás perdiendo mucho (sobre todo el plano de la tarrina)
            Placa Asus A8N-SLI (nForce4)
            AMD Athlon64X2 4200+ Toledo 90nm @ 2761MHz (262x10.5) 1.296V Ht=262x4=1051.8
            4x512MB PC3200 DDR400(KingstonHX 2.5-3-3-8+OCZ 2-2-2-5) @ DDR333 2-3-3-6 212´4MHz 2.6V
            XFX 9600GT 700M G94 65nm 700MHz 512MB GDDR3 1000MHz
            SoundBlaster X-Fi ProSeries Fatal1ty PCI 64MB
            2x500 GB SATA Seagate + 1Seagate 120GB UltraATA
            Fuente de 750W ThermalTake modular y redundante

            Comentario


            • #7
              Re: FreshCooler by Josekron

              dios, esta currado si.. pero no se, las temperaturas no variaran mucho a menos que se pre-enfrie el aire que entre a la lata.. sino hara una especie de circulo vicioso, el mismo aire caliente volvera a pasar por el micro o sera absorvido por las ram`s o por la grafica que de por si sola chupa aire de cojones los venitaldores de ella... yo crearia un conducto o algo que saque el aire justo afuera de la caja y otro que se conecte al ventilador de 12cm para que salga aire de afuera de la caja, con una especie de rejilla antipolvo y otro ventilador de 12 o de mas potencia en la salida... asi se aumentara el caudal, solo te falta decir como refrijerarar las ram y la grafica para que te lleves un dragon a tu casa, si es que nadien supera tu idea claro... te centras solo en el procesador..
              ¡M4$T3RK4N6!

              Comentario


              • #8
                Re: FreshCooler by Josekron

                Originalmente publicado por masterkang Ver Mensaje
                dios, esta currado si.. pero no se, las temperaturas no variaran mucho a menos que se pre-enfrie el aire que entre a la lata.. sino hara una especie de circulo vicioso, el mismo aire caliente volvera a pasar por el micro o sera absorvido por las ram`s o por la grafica que de por si sola chupa aire de cojones los venitaldores de ella... yo crearia un conducto o algo que saque el aire justo afuera de la caja y otro que se conecte al ventilador de 12cm para que salga aire de afuera de la caja, con una especie de rejilla antipolvo y otro ventilador de 12 o de mas potencia en la salida... asi se aumentara el caudal, solo te falta decir como refrijerarar las ram y la grafica para que te lleves un dragon a tu casa, si es que nadien supera tu idea claro... te centras solo en el procesador..
                No te comprendo masterkang, ¿el aire caliente que sale de los laterales como va a volver a pasar por el ventilador de 12 cm? si lo monto fuera de mi caja, no se crearían ningún ciclo de aire y si lo monto en mi caja lo mismo porque tiene un ventilador trasero que saca aire y otro delantero que mete aire.

                He creado otra "chapucilla" para las memorias basándome en algunos modelos que tienen algunas marcas.

                A la gráfica no le haré nada, ya que las gráficas de gama alta suelen trabajar a más temperatura que las CPUs y no suelen disponer de las opciones de prevención que tienen las CPUs en caso de calentamiento. Y mejorar por aire el Tricol de Asus sería bastante difícil salvo que se instalase un AC Accelero, cosa que no le veo sentido para un concurso como éste.

                Aún sigo mejorándolo, sobretodo por lo que ha dicho Vitross que tampoco estoy muy convencido. De todas formas, tened en cuenta que las imágenes del diseño no tienen una exactitud 100%, sobre todo en las mediciones.

                Como dije en la introducción, mi intención es partir de la base de un disipador de stock, mejorarlo y hacer algo extravagante. Si lo que buscáis es rendimiento puro y duro, la única y verdadera opción es apuntar un compresor directamente a un TRUE, si o si.

                Comentario


                • #9
                  Re: FreshCooler by Josekron

                  osea yo digo, que hagas conductos de entrada y salida de aire afuera de caja, asi el aire que toma el venilador de 12cm se de afuera, y el aire caliente salga por otros conductos para afuera de la caja...

                  otra cosa... no se.. peor debria de llamarse CocaCooler... xD
                  ¡M4$T3RK4N6!

                  Comentario


                  • #10
                    Re: FreshCooler by Josekron

                    Originalmente publicado por josekron Ver Mensaje
                    Si lo que buscáis es rendimiento puro y duro, la única y verdadera opción es apuntar un compresor directamente a un TRUE, si o si.
                    Ey!, que esa idea ya esta pillada xDDD
                    Originalmente publicado por josekron Ver Mensaje
                    salvo que se instalase un AC Accelero, cosa que no le veo sentido para un concurso como éste.
                    El problema es que ni un Accelero se le puede poner, recordad que esta grafica tiene 2 cores y deberia ser un disipador muy especial, o 2 pequeños que no se molesten entre si ( y al ser pequeños darian mal resultado)

                    saludos desde malaga
                    Principal / HTPC
                    Intel Xeon W3570 @ (4950mhz 1.456v) /Intel Core 2 Quad Q6600 ( 4600mhz 1.68v) / AMD Phenom II 940 ( 4515mhz 1.55v)
                    Gigabyte EX58-Extreme - Asus 4870X2 Tri-Fan /Asus P5Q Pro - Sapphire HD 4850 + Accelero S1 + Fan 65CFM
                    Avantium Leopard 2060mhz / Geil 667 @ 1066
                    Power & Cooling Silencer 750 12V1: 60A / OCZ StealhtXStream 500W
                    3DMark06 Score 27644 / 3DMark Vantage Score : 9249

                    Comentario


                    • #11
                      Re: FreshCooler by Josekron

                      Originalmente publicado por josekron Ver Mensaje
                      Como dije en la introducción, mi intención es partir de la base de un disipador de stock, mejorarlo y hacer algo extravagante. Si lo que buscáis es rendimiento puro y duro, la única y verdadera opción es apuntar un compresor directamente a un TRUE, si o si.
                      Por muy extravagante k sea si no rinde no sirve de nada... y la verdad, un compresor no vale la pena, ya que tienen un tanque, si ese tanque se vacia, k lo hace en 10 minutos, pierde presio, y no sireve, aparte k los compresores siempre van con tubos pekeños, y para un PC el tubose ha de agrandar, pierdes presion, por no ablar de el agua k hechan, k todos hechan, unos mas k otros, pero hechan (tengo 2, y ambos hecha, 1 de ellos es comprado la semana pasada) un ordenador k solo funciona 10 minutios a un nivel k no yega ni a temperatiras negativas... un "TRUE" esta pensado para el solito disipe calor, portanto este y todos los disipadores de alta gama, solo les hace falta un flujo de aire continuo, nada de aire a presion xD y weno en el caso del AA (aire acondicionad) no se gasta, pero crea una humeda peligrosa,una sola gota de agua en la placa y e muy provable k adios placa... la mejor idea para refrigerar un PC, siendo por aire, es gracias a unos AA k no producen humedad, ya k kuenta kon filtros especiales, pero estos ya estan inventados y no tiene merito XD

                      despues de esto voy a montar un RL xD

                      salud2

                      Comentario


                      • #12
                        Re: FreshCooler by Josekron

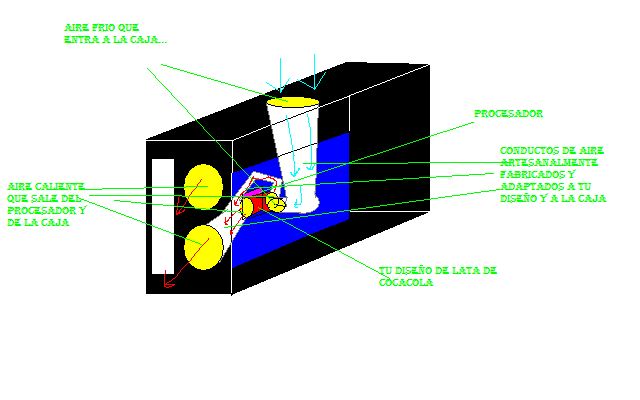

                        aqui te dejo una imagen rapida hecha en menos de 5 min de como seria una caja con los conductos que yo te digo que salen de los venitladores de tu diseño hacia afuera de la caja...
