Buenas a todos aqui os traigo un INGENIOSO SISTEMA DE REFRIGERACION que se me a ocurrido tras darle varias vueltas a mi cabeza,y como bien dice el titulo consiste en refrigerar la cpu con el aire acondicionado de tu casa, es un sistema de refrigeracion facil de hacer y muy eficaz,aqui os pongo la imagen de la idea principal no esta muy bien hecha pero se ve perfetamente cual es la idea.

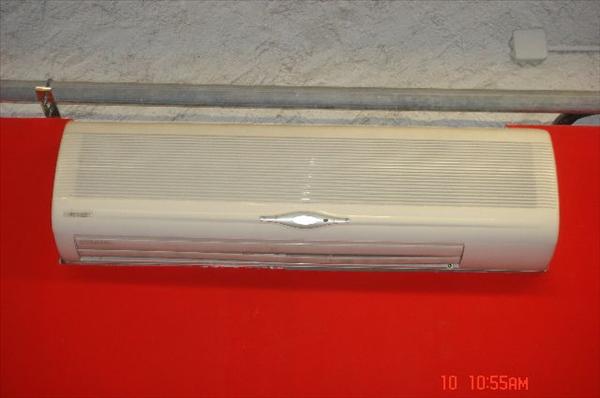

ESTA SERIA LA MAQUINA DE AIRE ACONDICIONADO
ESTA SERIA LA IMAGEN DE LA MAQUINA CON EL SISTEMA PUESTO
segun las frigorias de la maquina la refrigeracion seria mayor o menor
ACONTINUACION VOY A EXPLICAR COMO LO HE HECHO POR SI ALGUNO ESTUVIESE INTERESADO CON IMAGENES REALES PUESTO QUE YO YA LO HE HECHO Y FUNCIONA A LA PERFECCION
1º paso LOS MATERIALES QUE HE UTILIZADO PARA CONSTRUIRLO

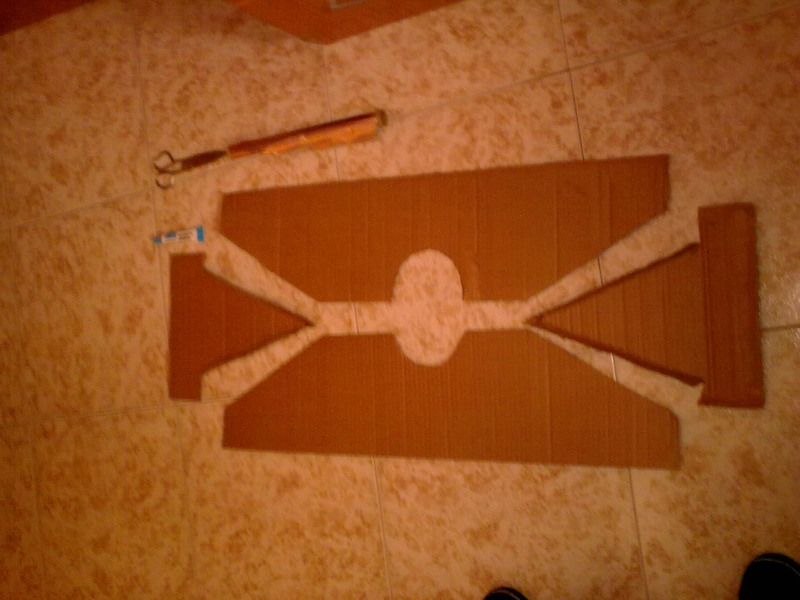

2º paso,LAS PIEZAS YA CORTADAS PARA HACER LA FORMA DEL EMBUDO A MEDIDA DE LA MAQUINA A LA QUE SE QUIERA ACOPLAR
e
3º paso UNA VEZ UNIDAS LAS PIEZAS DE LO QUE VA A SER EL EMBUDO EMPEZAMOS A FORRARLO CON PAPEL DE ALUMINIO PARA INTENTAR QUE EL AIRE LLEGE LO MAS FRIO POSIBLE AL DICIPADOR
4ºpaso ASI QUEDARIA FORRADO TOTALMENTE
5º paso.LE HAGO EL AGUGERO DONDE VOY A ACOPLAR EL TUBO DE ALUMINIO
UNA VEZ QUE YA ESTA MONTADO EL EMBUDO CON EL TUBO HICE UNAS PRUEBAS PARA VER COMO SE AJUSTABA A LA MAQUINA DE AIRE ACONDICIONADO
ASI QUEDARIA EN LA MAQUINA COLOCADO
6º paso.LE PONGO EN EL OTRO EXTREMO UN VENTILADOR DE 12CMX12CM A 2000 RPN PARA QUE ACELERAR EL PASO DEL AIRE ACONDICONADO POR EL DICIPADOR Y SEA MAYOR LA REFRIGERACION.
HE DOTADO EL PRINCIPIO DEL TUBO EL QUE ESTA ACOPLADO AL EMBUDO CON UN FILTRO DE AIRE EN CASO DE QUE EL AIRE ACONDICIONADO SE CONDENSARA, PERO HE BUSCADO INFORMACION Y NO HAY PELIGRO. EL AIRE ACONDICIONADO NO TIENE HUMEDAD POR ESO NO ES POSIBLE QUE SUELTE AGUA
7ºpaso.ACOPLAR EL VETILADOR QUE ESTA UNIDO AL TUBO LO MAS PEGADO POSIBLE AL DICIPADOR
EN ESTE CASO EL MIO ES UN THERMALRIGHT ULTRA 120 EXTREME QUE AYUDA QUE LA REFRIGERACION SE AUN MAYOR YA QUE ES UNO DE LOS DICIPADORES CON MEJOR RENDIMIENT0. ESTE SISTEMA SE PUEDE ADAPTAR A CUALQUIER DICIPADOR YA QUE EL TUBO ES FLEXIBLE SOBRE TODO A LOS ORIJINALES YA QUE DEBIDO A QUE SON MÁS PEQUEÑOS, SE PUEDEN INTRODUCIR DENTRO DEL TUBO
ASI QUEDARIA EN EL THERMALRIGT CON EL VENTILADOR Y EL TUBO ACOPLADO.
INTENTANDO QUE EL VENTILADOR Y EL TUBO QUEDEN COMPLETAMENTE PEGADOS AL DICIPADOR PARA QUE TODO EL AIRE LO ATRAVIESE CONSTANTEMENTE YA QUE ES UNA DE LAS PARTES MAS INPORTANTES
DE TODO EL PROCESO
ASI QUEDARIA EL SISTEMA ACOPLADO A LA TORRE Y AL AIRE ACONDICIONADO
Y PARA APROBECHAR TODO EL AIRE ACONDICIONADO AL MAXIMO HE INSTALADO UN SISTEMA DE VENTILADORES COLOCADOS ESTRATEJICAMENTE PARA APROBECHAR EL AIRE ACONDICIONADO QUE CONSIGA ATRAVESAR EL DICIPADOR, PARA CON EL REFRIGERAR TODA LA PLACA BASE CHIPSES TARJETA GRAFICA Y LA RAM
FOTOS DEL SISTEMA DE VENTILADORES INSTALADOS Y EL RECORRIDO DEL AIRE
EL RECORRIDO DEL AIRE SERIA EL SIGUIENTE:
EL VENTILADOR Nº 1 empujaria el aire acondicionado que sale del dicipador hacia la placa base , chipses y hacia abajo donde el VENTILADOR Nº2 lo volvera a empujar contra la placa base, chipses y hacia el VENTILADOR Nº3 que con su inclinacion lo empujara hacia las ram, placa base y chipses terminando asi su recorido
PARA TERMINAR TODO EL SISTEMA COMPLETO EL AIRE ACONDICIONADO ACOPLADO AL DICIPADOR Y SUS SISTEMA DE VENTILADORES
BUENO ESTO ES TODO. ESPERO QUE OS GUSTE MI SITEMA, QUE LO HE HECHO LO MEJOR QUE HE PODIDO, PUESTO QUE ME GUSTARIA MUCHO GANAR ESE KIT AMD DRAGON QUE JUNTO A ESTE SISTEMA DE REFRIGERACION LO PODRIA EXPRIMIR AL MÁXIMO. SALUDOS
